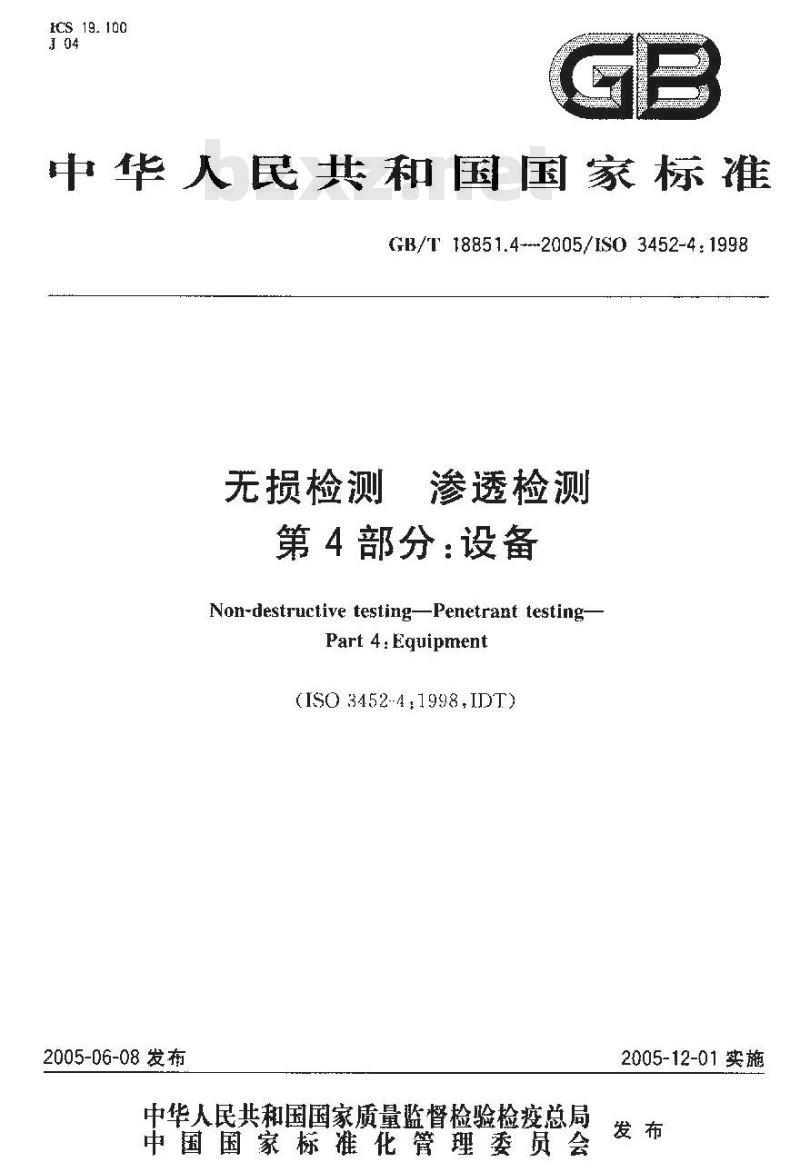

中华人民共和国国家标准
GB/T 18851.4--2005/IS0 3452-4:1998无损检测
渗透检测
第4部分：设备
Non-destructive testing-Penetrant testingPart 4:Equipment
(ISO 3452-4,1998,IDT)
2005-06-08发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2005-12-01实施

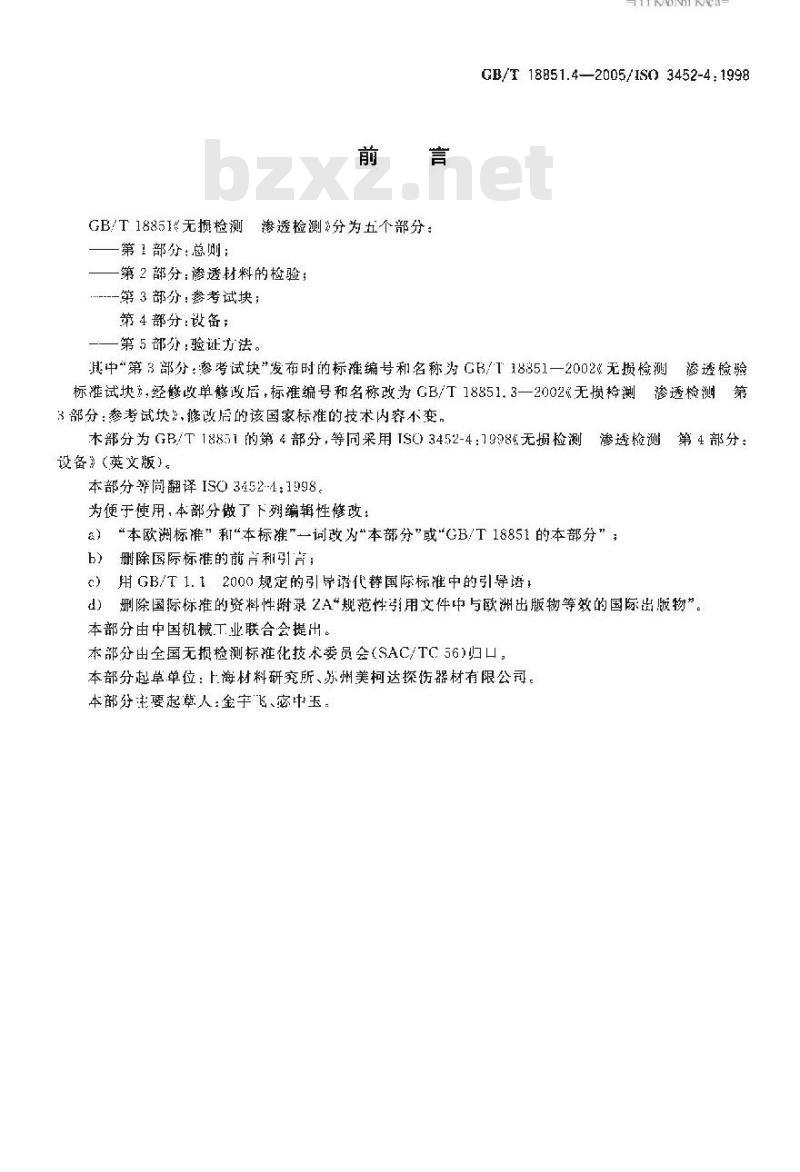

GB/T18851无损检测
渗透检测\分为五个部分：
一第1部分：总则：
一第2部分：渗透材料的检验；
第3部分参考试块；
第4部分：设备；
第5部分：验证方法。
KAorKAca
GB/T 18851.4—2005/IS0 3452-4;1998其中“第3部分：渗考试块\发布时的标准编号和名称为GB/T18851一2002《无损检测诊透检验标准试块，经修改单修后，标准编号和名称改为GB/T18851.3—2002无损检测渗透检测第3部分：参考试块\，修改后的该国家标准的技术内容不变，本部分为GB/T18851的第4部分，等同采用ISO3452-4：1998无损检测渗透检测第4部分：
设备》（英文版）。
本部分等尚翻译ISO3452-4：1998。为便于使用，本部分做了下列编辑性修改：&】“本欧溯标准”和\本标准”一词改为“本部分\或\GB/T18851的本部分”；b）删除国际标准的前片利引言;c）用GB/T1.12000规定的引导语代替国际标准中的引导语；d）删除国标标准的资料性附录2A“规范性引用文件中与欧洲出版物等效的国际出版物”。本部分由中国机械工业联合会提出。本部分出全国无损检测标推化技术委员会（SAC/TC 56)归口，本部分起草单位：上海材料研究所、苏州美柯达探伤器材有限公司。本部分违要起载人：金字飞、密中玉。1范围
GB/T18851.4—2005/ISO3452-41998无损检测渗透检测
第4部分：设备
GB/T18851的本部分规定了渗透检测设备的持性：渗透检测设备的特性与被检工件的尺寸和短次的被检数量有关。本部分所涉及的设备包括两种类型：a）用于现场渗透检测的设备；
h）固笼的设备，
2 . 规范性引用文件
下列文件中的条款通过B7T181的本部分的用而放为本部分的条款。凡是注明日期的可用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本，凡是不逛明日期的引用文件，其最新版本适用于本部分。
GB/T5097无损检测掺透检测和磁粉检测观察条件（ISO）3059:2001.IDT)GB/T18852,1无损检测渗透检测第1部分：总则（ISO3452：1984，IDT)3GB/T18851.2无损捡测渗透检测第2部分：渗透材料的检验（1SO3452-2：2000,IDT）GB/T18851.3无损检测渗透检测第3部分：参考试块（ISO3452-3：1998,M1OD)23概述
渗透检测设备的选择和应用应考虑以下基本因素：宜选择适宜于脊透检测技术的设备；一应遵守所有相关的卫生、安全、环保要求：应用应符合GB/Ti8851. 1的要求。4现场检测设备
用乎现场检测的设备，应充分满足GB/T18851.1,GB/T18851.2租GB/T18851.3的要求，根搬不同的操作，可选用下列捡测设备：…便携式喷射设备
一布(无绒毛的)；
刷子；
一人员防护设备：
白光源：
LV(A)源，
1)按IS03452-4:1998附录ZA给出的与欧洲出版物等效的国际出版物，IS)3452-1与EN571-1互为等效。2）该国家标摊最初发布时的标准编号和名称为：GB/18851·2002&无报检测透检验标准试块》+经修改培，标准编号程名称改为现名。GB/T18851.3--2002与IS(）3452-3:1958抵比，除广在文本结构方面存在差异外，两者所述的试块名称（经髂政后)和规格是完全相同的。因此本文引用GB/T18851.3与非用IS03452-3在拉术上是等网的，

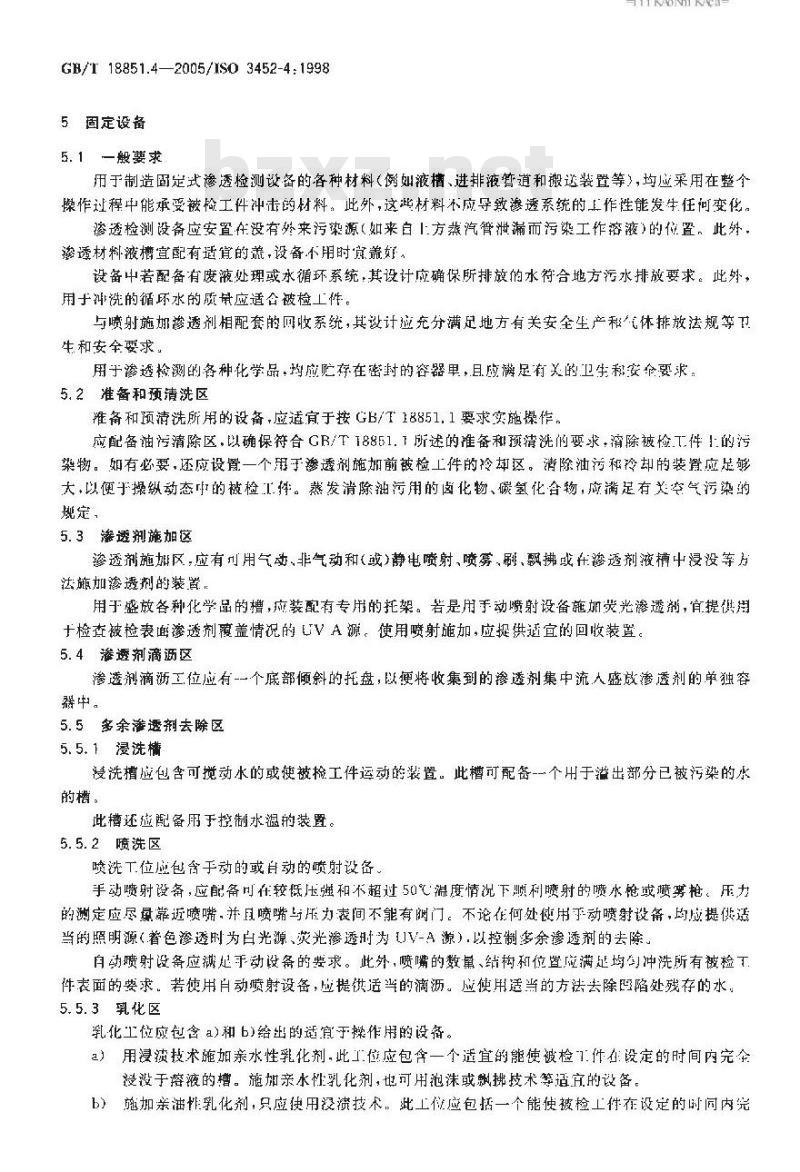

GH/118851.42005/IS03452-4:19985固定设备
5. 1 一般要求
iKAoNrKca-
用于制造固定式渗透检测设备的各种材料（例如液槽、进排液暂道和搬送装置等），均应采用在整个操作过程中能承受被检工件冲击的材料：此外，这些材料不应导致渗透系统的上作性能发生任何变化。渗透检测设备应安置在没有处来污染源（如来自1方蒸汽管泄漏而污染工作溶液）的位置，此外，渗透材料液槽宣配有适宜的盖，设备不用时實盖好。设备中若配备有度液处理或水循环系统，其设计应确保所排放的水符合地方污水排放要求。此外，用于洗的循坏水的质最应适含被检工性，与喷射施娜诊透剂相配套的回收系统，其设计应充分满足地方有关安全生产和体排放法规等卫生和安全要求。
用于渗透龄测的各种化学品，均成忙存在密封的容器单，且成满足有义的卫生和安伞要求。5.2准备和预清洗区
准备和预清洗所用的设备,应适宜于按GB/T18851.1要求实施操作。应配备油污清除区，以确保符合GR/T18851.所迷的备和预清洗的要求·滑除被检T件的污染物。如有必要，还应设置一个用手渗透剂施加前被检工件的冷却区。清除油污和冷却的装置应足够大，以便于操纵动态中的被检工件。蒸发消除油污用的卤化物、碳氢化合物，府满足有关空气污染的规定，
5. 3渗透剂施加这
透剂施娜区，应有可用气动、非气动和（或）静电喷射，喷雾，刷，飘拂或在渗透剂液槽中浸没等力法施加擦邀剂的装置：
用于盛放各种化学品的槽，应装配有专用的托架。若是用手动喷射设备施如炭光渗透剂，宜提供用十检查被检表面渗透剂覆盖情况的EVA源。使用喷射施加应提供适宣的回收装置。5. 4渗透剂滴沥区
渗透剂滴沥工位应有-一个底部倾斜的托盘，以便将收集到的渗透剂集中流人盛放渗透剂的单独容器中。
5.5多余添透剂去除区
5.5.1浸洗橘Www.bzxZ.net
浸洗槽应包含可搅动水的或使被检工件运动的装置。此槽可配备个用于溢出部分已被污染的水的槽。
此槽还碰配备用于控制水溫的装置。5.5.2喷洗区
喷就下位成包含于动的或自动的喷射设备手动喷射设备，应配备可在较低压强和不超过50℃温度情况下顺利喷射的喷水枪或喷雾枪。压力的测定应尽录靠近喷嘴，并且喷嘴与压力表间不能有啊门。不论作何处使用乎动喷射设备，均应提供适当的照明源（着色渗透时为白光源、炎光渗透时为UJV-A源）.以控制多余渗透剂的去除。自动喷射设备应潮妃手动设备的要求。此外，喷嘴的数、结构和位置应满处均匀冲洗所有被检工件表面的要求，若使用自动愤射设备，应提供适当的滴沥。应使用适当的方法去除臣陷处残存的水，5.5.3乳化区
乳化工位应包含a)和b)给出的适于操作用的设备。2）用浸演技术施加亲水性乳化剂.此工.位应包一个适宜的能使被检门.件在设定的时间内完全没没于溶液的槽。施加亲水性乳化剂，也可用泡沫或飘拂技术等适方的设备。）施加亲油性乳化剂，只应使用没溃技术，此工位应包括一个能使被检工件在设定的时间内完全浸没于溶液的槽，且在其下部应有排放装置。5.6干燥区

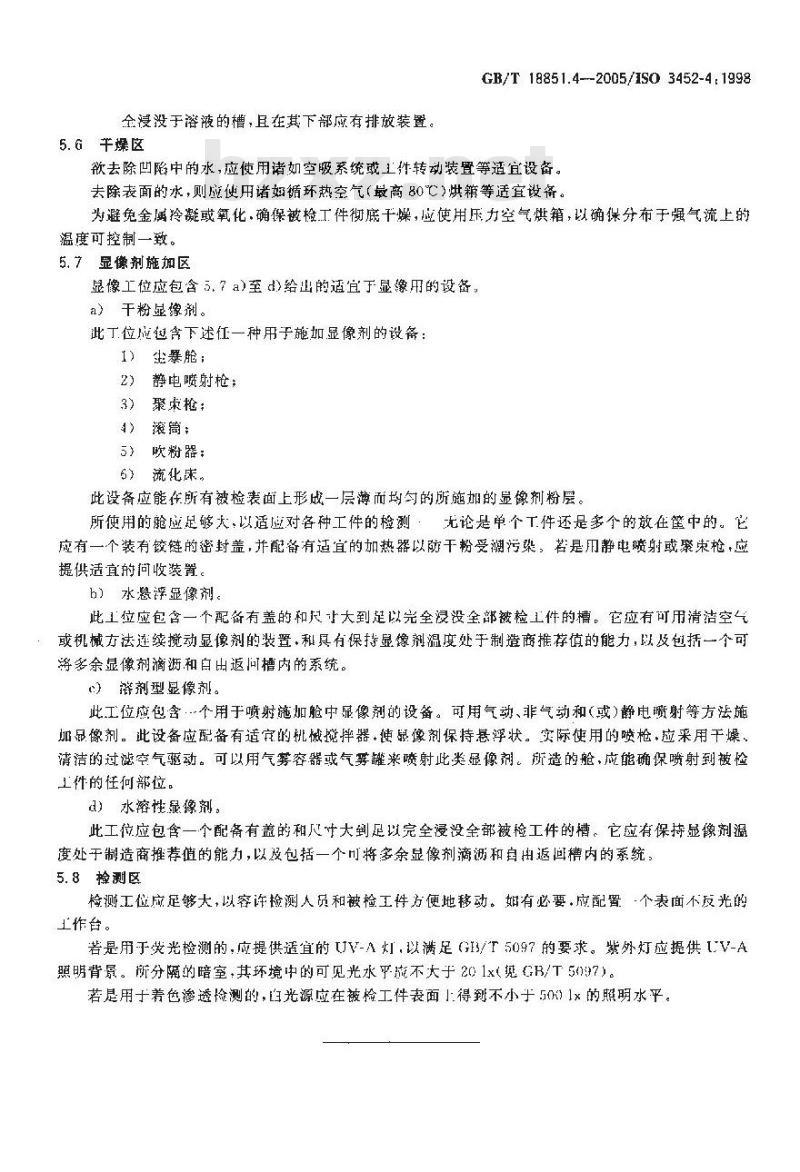

GB/T18851.4---2005/1S03452-4.1998欲去除凹陷中的水，应使用诸如空吸系统或工件转动装置等适宜设备。去除表面的水，则成使用诸妇循环热空气（最商80℃)烘箱等适宜设备。为避免金属冷凝或氧化，确保被检工件彻底干燥，应使用压力空气烘箱，以确保分布于强气流上的温度可控制一致。
5.7显像剂施加区
显像工位应包含5,？a)至d)给出的适宜于显橡用的设备：a）干粉显像剂。
此丁位成包含下述任一种用于施加显像剂的设备：1）出暴舱；
静电喷射枪；
3）聚束枪：
4）滚筒；
5）吹粉器；
6）流化床。
此设备应能在所有被检表面上形成一层薄而均匀的所施加的显像剂粉层。所使用的舱应足够大，以适应对各种工件的检测：无论是单个工件还是多个的放在筐中的。它应有一个装有铰链的密封盖，并配备有适宜的加热器以防干粉受潮污染，若是用静电喷射或聚束枪，应提供适宜的问收装置。
b水悬浮显像剂
此工位应包含一个配备有盖的和尺寸大到足以完全浸没全部被检工件的槽。它应有可用清洁空气或机械方法连臻搅动显像剂的装置，和具有保摄显像剂温度处于制造商推荐值的能力，妞及包插一个可将多余显像剂滴沥和自出返间槽内的系统。）剂型显像剂。
此工位应包含·个用于喷射施加舱中显像剂的设备。可用气动、非气动和（或）静电喷射等方法施加显像剂。此设备应配备有适宾的概说拌器，便暴像剂保持感浮状。实际使用的喷枪，应采用干燥清洁的过滤空气驱动。可以用气雾容器或气雾罐来喷射此类显像剂。所造的舱，应能确保喷射到被检工件的任何部位。
a）水溶性最像剂。
此工位应包含一个配备有盖的和尺大到足以完全浸没全部被检工件的槽。它应有保持显像剂温度处于制造商推荐值的能力，以及包括一个将多余显像剂滴沥和自出返回槽内的系统：5.8检测区
检测工位应足够大，以容许检测人员和被检工件方便地移动。如有必要，应配置个表面不反光的工作台。
若是用于炭光检测的应提供适宜的UV-A灯，以满足GI3/T 5097的要求。紫外灯应提供IV-A照明背景。所分隔的暗室，其环境中的可见光水乎流不大于201x（姚B/T5097)。若是用于着色渗透捡测的，归光源应在被检工件表面门得到不小于5001x的照明水平。
