中华人民共和国国家标准
非平衡双流接口电路的电特性
Electrical characteristics for unbalanceddouble - current interchange circuitsUDC 621.316.
GB3455—52

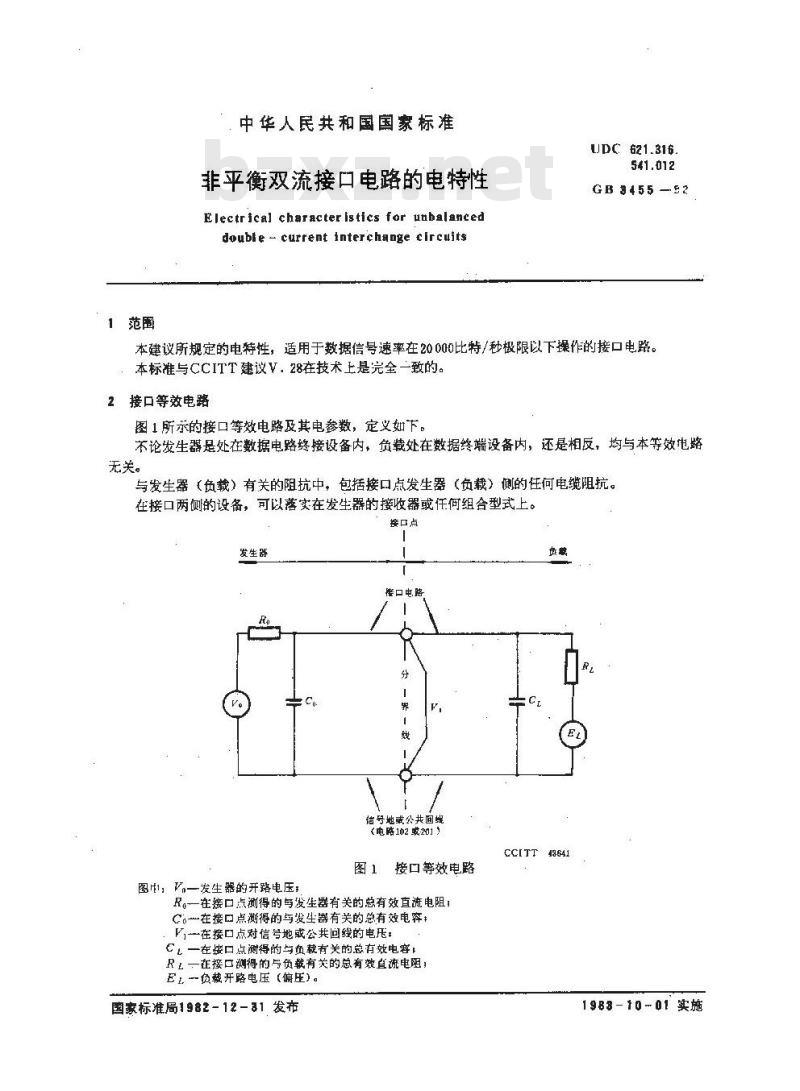

本建议所规定的电特性，适用于数据信号速率在20000比特/秒极限以下操作的接口电路。本标准与CCITT建议V：28在技术王是完全一致的。2接口等效电路
图1所示的接口等效电路及其电参数，定义如下。不论发生器是处在数据电路终接设备内，负载处在数据终端设备内，还是相反，均与本等效电路无关。
与发生器（负载）有关的阻抗中，包括接口点发生器（负载）侧的任何电缆阻抗。在接口两侧的设备，可以落实在发生器的接收器或任何组合型式上。接口点
发生器
楼口电路
信号地或公共回出
（电路102或201）
接口等效电路
图1，V—发生器的开路电压：
R4一在接口点测得的与发生器有关的总有效直流电阻：Co在接口点谢得的与发生器有关的总有效电穿V,在接口点对信号地或公共回线的电压：C，一在接口点谢得的与负载有关的总有效电容,R L 一在接口测得的与负载有关的总有效直流电阻;E。负载开路电压（偏压)。
国家标准局1982-12-31发布
CCTT43641
1983-10~01实施
GB3455-82

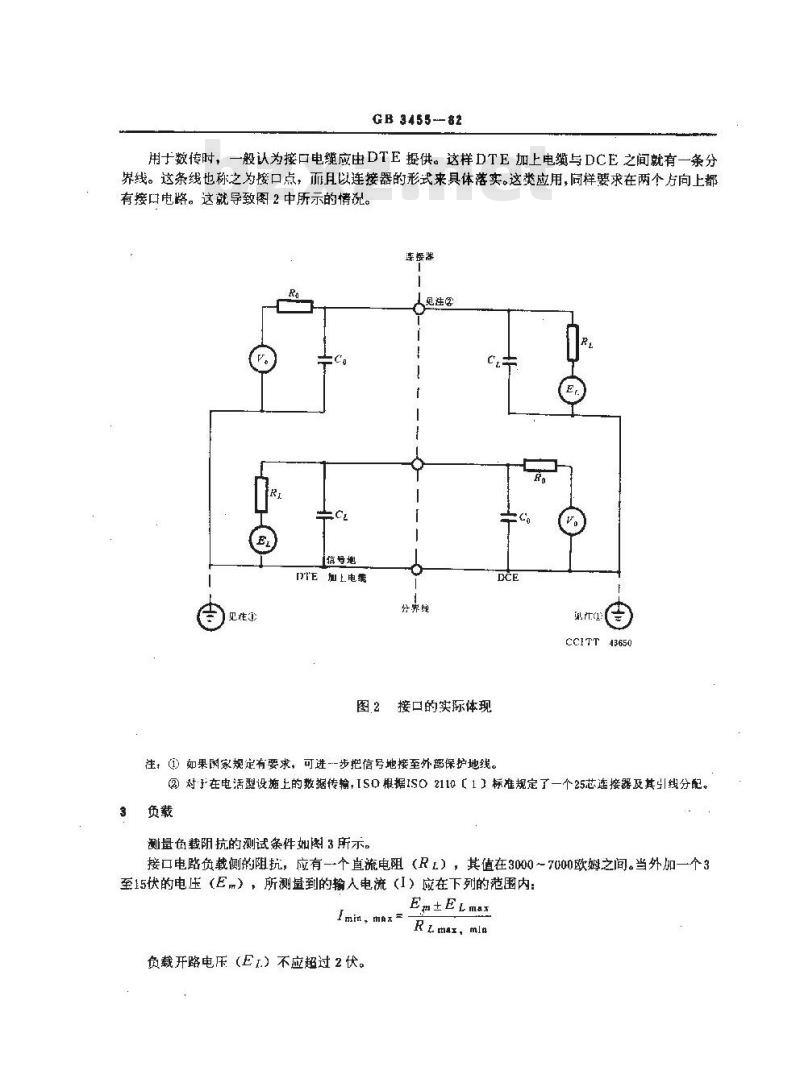

用于数传时，一般认为接口电缆应由DTE提供。这样DTE加上电缴与DCE之间就有一条分界线。这条线也称之为接口点，而且以连接器的形式来具体落实。这类应用，同样要求在两个方向上都有接口电路。这就导致图2中所示的情况。连据器
信号地
T'E加上电缆
分界践
图2接口的实际体现
往：(）如果国家规定有要求，可进一-步把信号地接至外部保护地线。DCE
② 对于在电活型设施上的数据传输,ISD根据1ISO 2110【1 】 标准规定了一个25芯连接器及其引线分配。负载

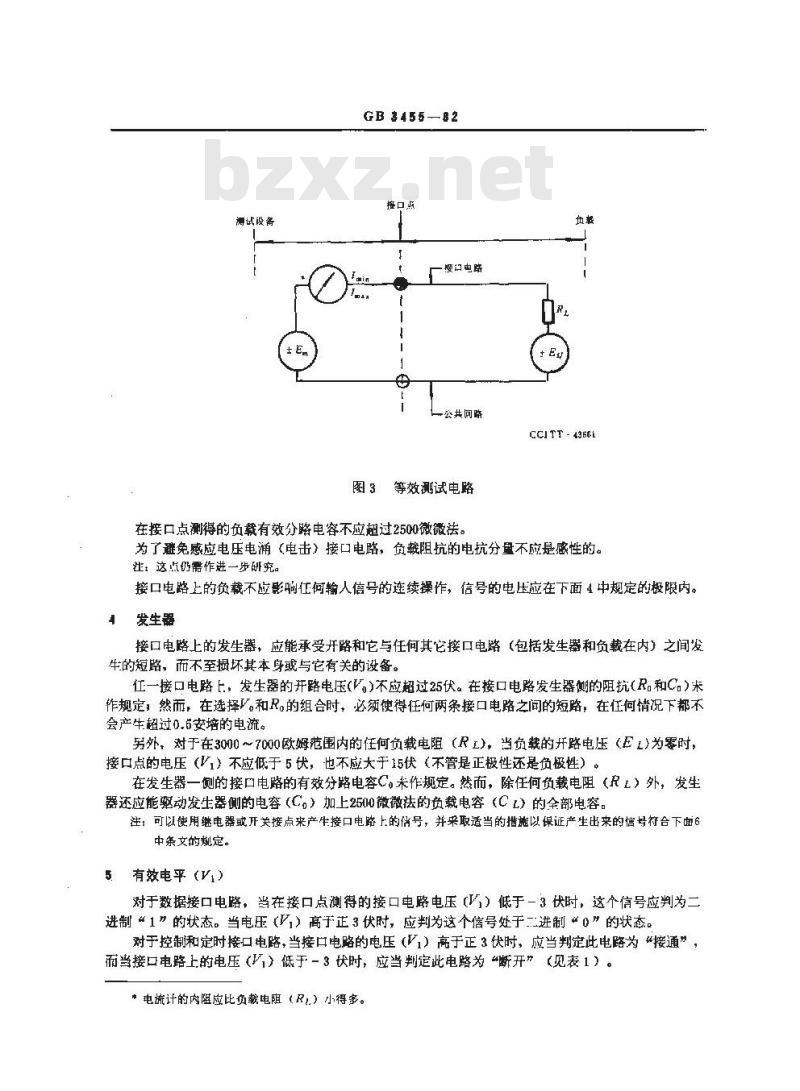

测量负载阳抗的测试条件如图3所示。接口电路负载侧的阻抗，应有一-个直流电阻（RL），其值在3000～7000欧姆之间。当外加一个3至15伏的电压（Em），所测量到的输人电流（I）应在下列的范围内：Em±ELmax此内容来自标准下载网
Imin, mx
负载开路电压（E1.）不应超过2伏。Rimaz，mla
测试设备
GB 6455-82
接口点
接电路
公共同路
图3等效测试电路
在接口点测得的负载有效分略电容不应超过2500微微法。载
CCITT - 43661
为了避免感应电压电涌（电击）接口电路，负载阻抗的电抗分量不应是感性的。注：这点仍需作进一步研究。
接口电路上的负载不应影响何输人信号的连续操作，信号的电压应在下面4中规定的极限内。发生器
接口电路上的发生器，应能承受开路和它与任何其它接口电路（包括发生器和负载在内）之间发牛的短路，而不至损坏其本身或与它有关的设备。任一接口电路上，发生器的开路电压(V)不应超过25伏。在接口电路发生器侧的阻抗(R。和C)未作规定，然而，在选择。和R，的组合时，必须使得任何两条接口电路之间的短路，在任何情况下都不会产生超过0.6安培的电流。
男外，对于在3000～7000欧姆范围内的任何负载电阻（RL），当负载的开路电压EL)为零时，接口点的电压（）不应低于5伏，也不应大于15伏（不管是正极性还是负极性）。在发生器一侧的接口电路的有效分路电容C.未作规定。然而，除任何负载电阻（R）外，发生器还应能驱动发生器侧的电容（C。）加上2500微微法的负载电容（CL）的全部电容。注：可以使用继电器或开关接点来产生接口电路上的估号，并采取适当的措施以保证产生出来的信号符合下面6中条文的规定。
5有效电平（V1)
对于数据接口电路，当在接口点测得的接口电路电压（）低于-3伏时，这个信号应判为二进制“1”的状态。当电压（V）高于正3伏时，应判为这个信号处于二进制“0”的状态。对于控制和定时接口电路，当接口电路的电压（V1）高于正3伏时，应当判定此电路为“接通”，而当接口电路上的电压（）低于－3伏时，应当判定此电路为“断开”（见表1）。，电流计的内阻应比负载电阻（R,）小得多。6
< - 3 状
GB3455—82

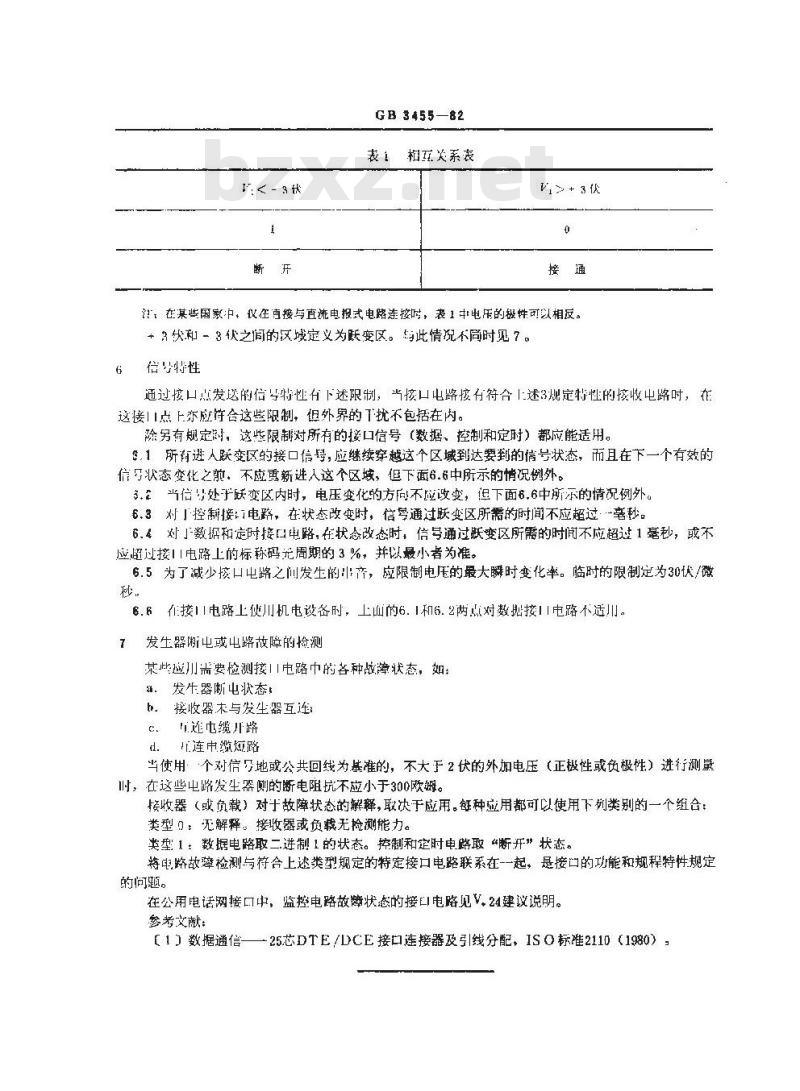

表相瓦关系表
V>+3优
江，在某些国家沪，仪在直接与直流电报式电路连按时，表1中电压的极性可以相反。→3伏和-3伙之间的区域定义为既变区。与此情说不同时见7。信号特性
通过接口点发送的信导特性有下述限制，当口电路接有符合1述3规定特性的接收电路吋，在这接11点上亦应符合这些限制，但外界的T扰不包括在内。除另有规定，这些限制对所有的接口信号（数据、控制和定时）都应能适用。3.1所有进人跃变区的接口信号，应继续穿越这个区域到达要到的信号状态，而且在下一个有效的信习状态变化之剪。不应重新进人这个区城，但下面6.6中所示的情况例外。3.2当信号处于跃变区内时，电压变化的方向不应改变，但下面6.6中所示的情况例外。6.3对」控制接:i电路，在状态改变时，信号通过联变区所需的时间不应超过-亳秒。6.4对」数据和定时接四电路，在状态改态时，信号通过联变区所需的时间不应超过1毫秒，或不应超过接11电路上的标称码光周期的3%，并以最小者为准。6.5为了减少接口电路之间发生的齐，应限制电压的最大瞬时变化率。临时的限制定为30伏/微秒，
6.B在接11电路上使川机电设备时，上山的6.1和6.2两点对数接11电路不适川。发生器晰出或出路蔽障的检测
某些应川需要检测接11电路中的各种战障状态，如：a：发牛器断电状态！
h接收器末与发生器互连：
市连电缆川路
d．而连申缆短路
当使用个对信号地或公共回线为基准的，不大于2伏的外加电压（正极性或负极性）进行测时，在这些电路发生器侧的断电阻抗不应小于300欧姆。接收器（或负载）对于故障状态的解释，取决于应用。每种应用都可以使用下列类别的一个组合：类型门：无解释。接收器或负无捡测能力。类型1 ：数据电路取二.进制1的状态。控制和定时电路取“断开”状态。将电路故障检测与符合上述类型规定的特定接口电路联系在-一起，是接口的功能和规程特性规定的尚题。
在公用电话网接口中，监控电路故障状态的接口电路见V.24建议说明。参考文献：
【1］数据通信—25芯DTE/LCE接口连接器及引线分配，ISO标准2110（1980）=GB3455- 82

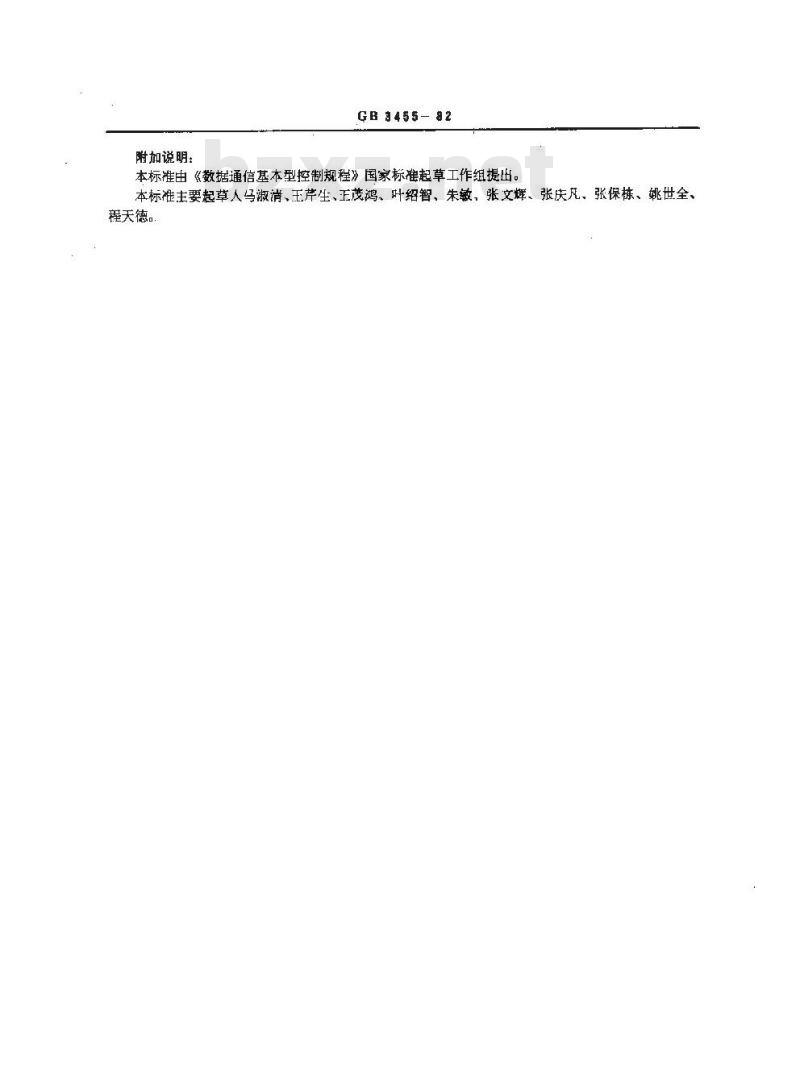

附加说明：
本标准由《数据通信基本型控制规程》国家标准起草工作组提出。本标准主要起草人马淑消、王芹生、正茂鸿、叶绍智、朱敏，张文辉、张庆凡、张保栋、姚世全、程天德。
