【国家标准(GB)】 低、中水平放射性废物固化体性能要求 塑料固化体

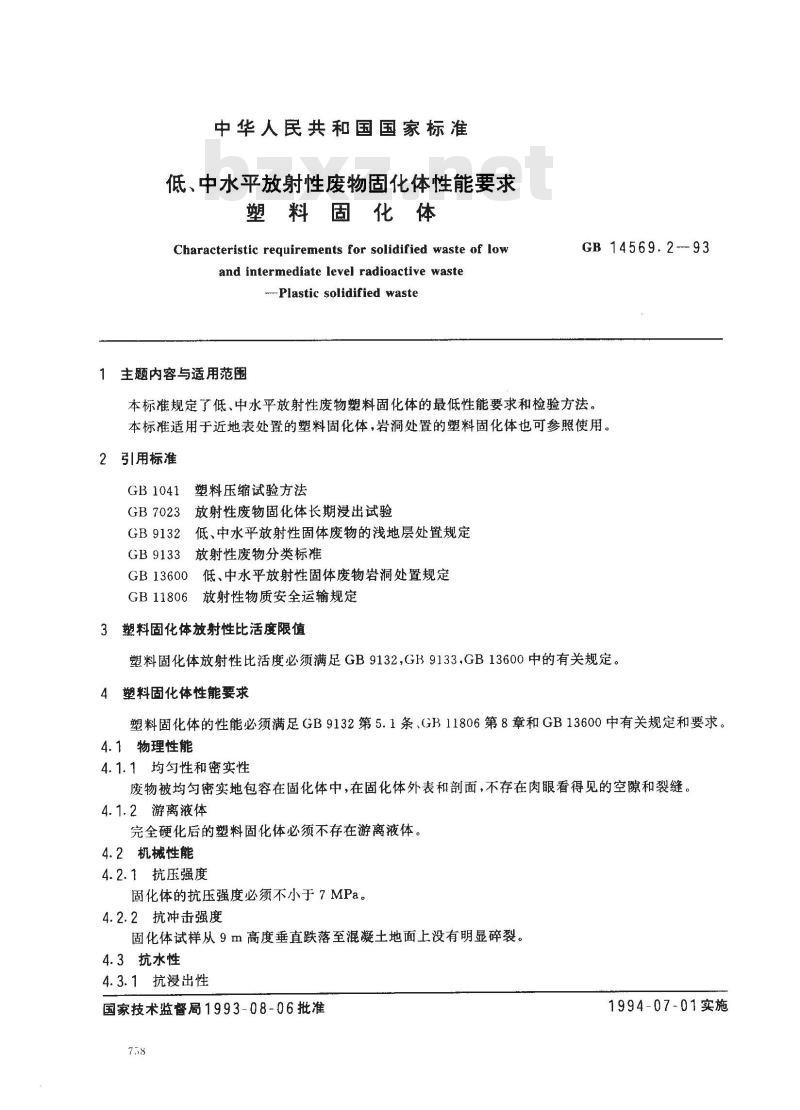

中华人民共和国国家标准
低、中水平放射性废物固化体性能要求塑料固化体
Characteristic requirements for solidified waste of lowand intermediate level radioactive waste--Plastic solidified waste
1主题内容与适用范围
GB 14569.2--93
本标准规定了低、中水平放射性废物塑料固化体的最低性能要求和检验方法。本标准适用于近地表处置的塑料固化体，岩洞处置的塑料固化体也可参照使用。2 引用标准
GB1041塑料压缩试验方法
GB7023放射性废物固化体长期浸出试验GB9132低、中水平放射性固体废物的浅地层处置规定GB9133放射性废物分类标准
GB13600低、中水平放射性固体废物岩洞处置规定放射性物质安全运输规定
GB 11806
3塑料固化体放射性比活度限值
塑料固化体放射性比活度必须满足GB9132,GB9133,GB13600中的有关规定。4塑料固化体性能要求
塑料固化体的性能必须满足GB9132第5.1条、GB11806第8章和GB13600中有关规定和要求。4.1物理性能
4.1.1均匀性和密实性
废物被均匀密实地包容在固化体中，在固化体外表和剖面，不存在肉眼看得见的空隙和裂缝。4.1.2游离液体
完全硬化后的塑料固化体必须不存在游离液体4.2机械性能
4.2.1抗压强度
固化体的抗压强度必须不小于7MPa。4.2.2抗冲击强度
固化体试样从9m高度垂直跌落至混凝土地面上没有明显碎裂。4.3抗水性
4.3.1抗浸出性
国家技术监督局1993-08-06批准758
1994-07-01实施
GB 14569.2—93

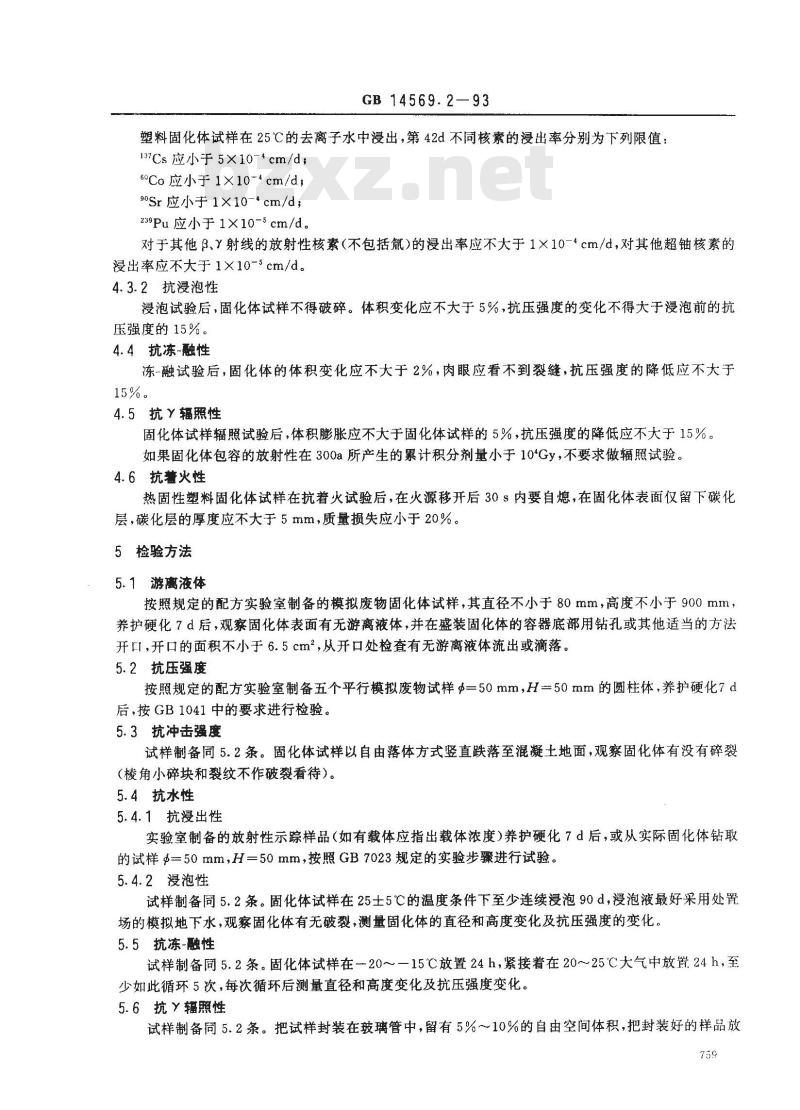

塑料固化体试样在25℃的去离子水中浸出，第42d不同核素的浸出率分别为下列限值：137Cs应小于5×10-4cm/d;
60Co应小于1×10-4cm/d；
90Sr应小于1×10-4cm/d；
239Pu应小于1×10-5cm/d。
对于其他β.Y射线的放射性核素（不包括氟)的浸出率应不大于1X10-4cm/d，对其他超铀核素的浸出率应不大于1×10-5cm/d。
4.3.2抗浸泡性
漫泡试验后，固化体试样不得破碎。体积变化应不大于5%，抗压强度的变化不得大于浸泡前的抗压强度的 15%。
4.4抗冻-融性
冻-融试验后，固化体的体积变化应不大于2%，肉眼应看不到裂缝，抗压强度的降低应不大于15%。
4.5抗Y辐照性
固化体试样辐照试验后，体积膨胀应不大于固化体试样的5%，抗压强度的降低应不大于15%。如果固化体包容的放射性在300a所产生的累计积分剂量小于10°Gy，不要求做辐照试验。4.6抗薯火性
热固性塑料固化体试样在抗着火试验后，在火源移开后30s内要自熄，在固化体表面仅留下碳化层，碳化层的厚度应不大于5mm，质量损失应小于20%。5检验方法
5.1游离液体
按照规定的配方实验室制备的模拟废物固化体试样，其直径不小于80mm，高度不小于900mm，养护硬化7d后，观察固化体表面有无游离液体，并在盛装固化体的容器底部用钻孔或其他适当的方法开口1，开口的面积不小于6.5cm，从开口处检查有无游离液体流出或滴落。5.2抗压强度
按照规定的配方实验室制备五个平行模拟废物试样$=50mm，H=50mm的圆柱体，养护硬化7d后，按GB1041中的要求进行检验。5.3抗冲击强度
试样制备同5.2条。固化体试样以自由落体方式竖直跌落至混凝土地面，观察固化体有没有碎裂（棱角小碎块和裂纹不作破裂着待）。5.4抗水性
5.4.1抗漫出性
实验室制备的放射性示踪样品（如有载体应指出载体浓度）养护硬化7d后，或从实际固化体钻取的试样=50mm，H=50mm，按照GB7023规定的实验步骤进行试验。5.4.2浸泡性
试样制备同5.2条。固化体试样在25士5℃的温度条件下至少连续浸泡90d，漫泡液最好采用处置场的模拟地下水，观察固化体有无破裂，测量固化体的直径和高度变化及抗压强度的变化。5.5抗冻-融性
试样制备同5.2条。固化体试样在一20~～一15℃放置24h，紧接着在20～25℃大气中放置24h，至少如此循环5次，每次循环后测量直径和高度变化及抗压强度变化。5.6抗辐照性
试样制备同5.2条。把试样封装在玻璃管中，留有5%～10%的自由空间体积，把封装好的样品放759
GB14569.2—93此内容来自标准下载网

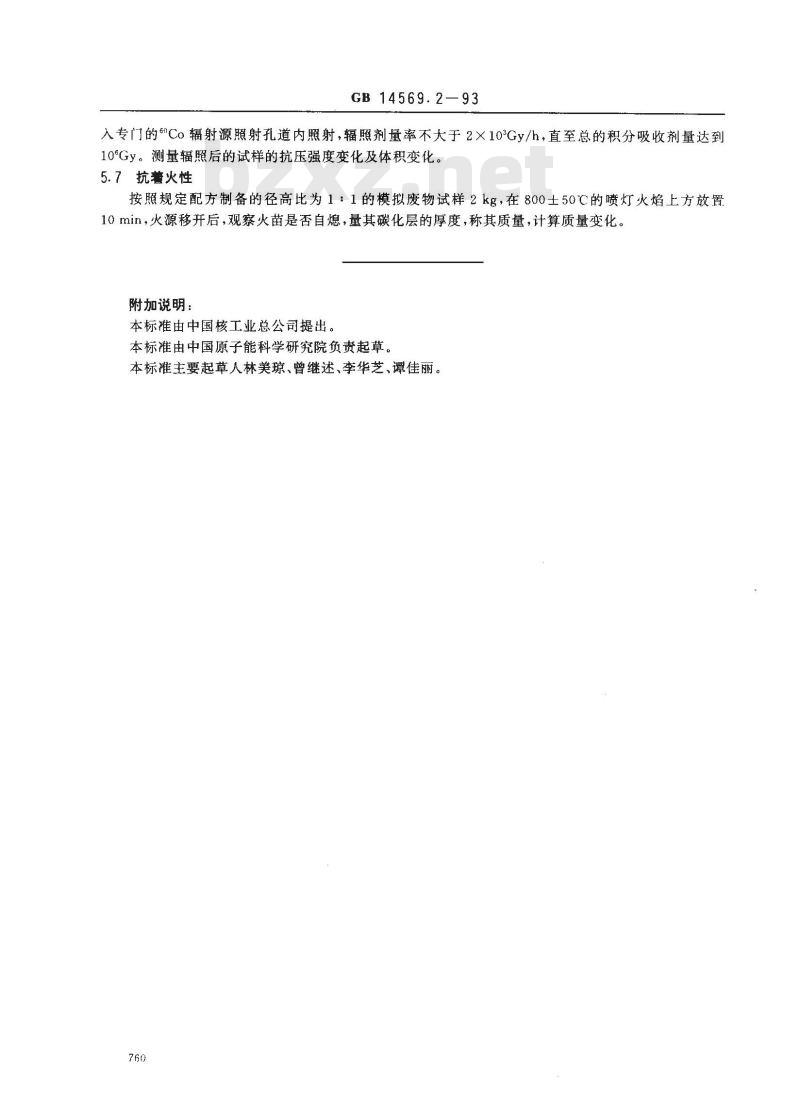

入专门的“Co辐射源照射孔道内照射，辐照剂量率不大于2×10°Gy/h，直至总的积分吸收剂量达到10°Gy。测量辐照后的试样的抗压强度变化及体积变化。5.7抗着火性
按照规定配方制备的径高比为1：1的模拟废物试样2kg，在800士50℃的喷灯火焰上方放置10 min，火源移开后，观察火苗是否自熄，量其碳化层的厚度，称其质量，计算质量变化。附加说明：
本标准由中国核工业总公司提出。本标准由中国原子能科学研究院负责起草。本标准主要起草人林美琼、曾继述、李华芝、谭佳丽。760
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
