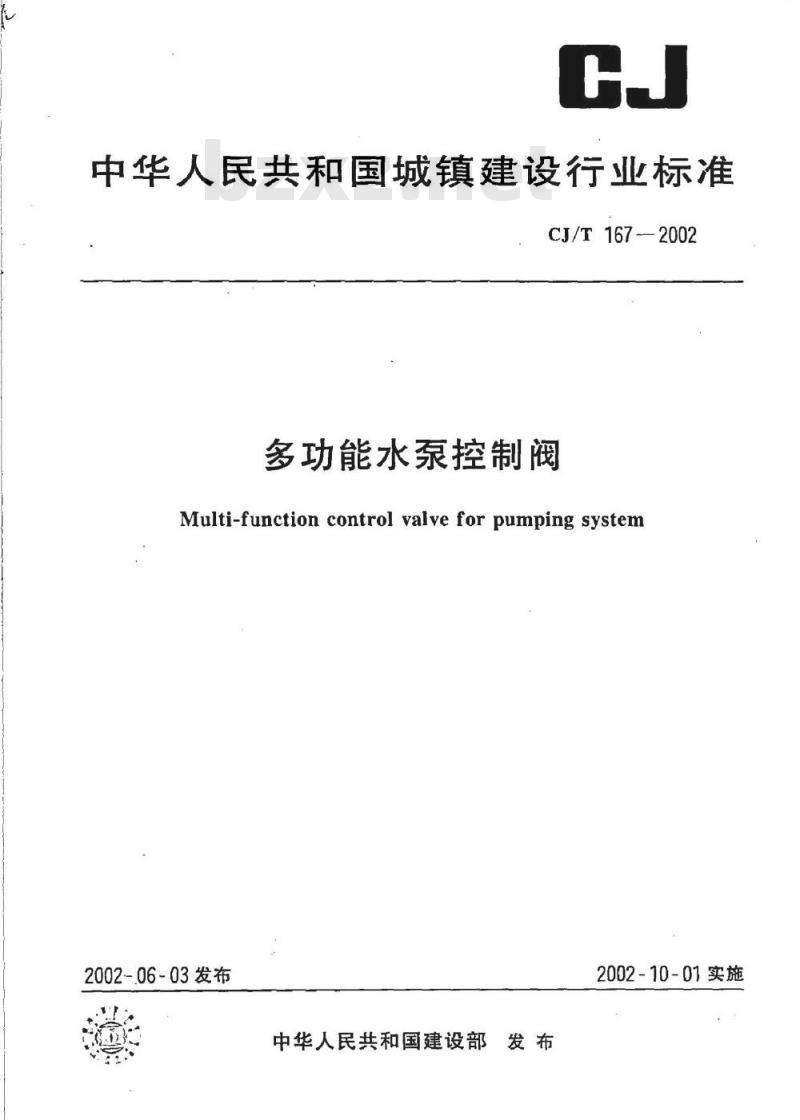

中华人民共和国城镇建设行业标准CJ/T1672002
多功能水泵控制阀
Multi-function control valve for pumping system2002-.06-03发布
中华人民共和国建设部发布
2002-10-01实施

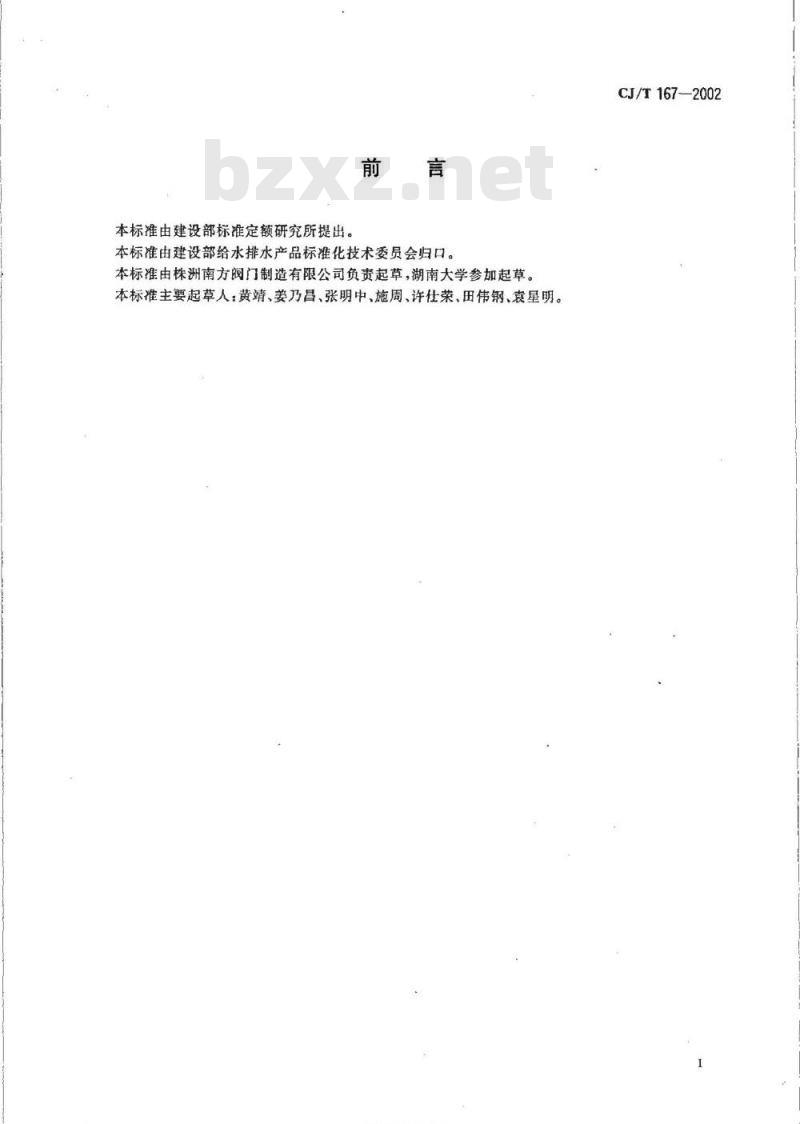

本标准由建设部标准定额研究所提出。前言
本标准由建设部给水排水产品标准化技术委员会归口。本标准由株洲南方阀门制造有限公司负责起草，湖南大学参加起草。本标准主要起草人：黄靖、姜乃昌、张明中、施周、许仕荣、田伟钢、袁星明。iikANikAca
CJ/T167—2002

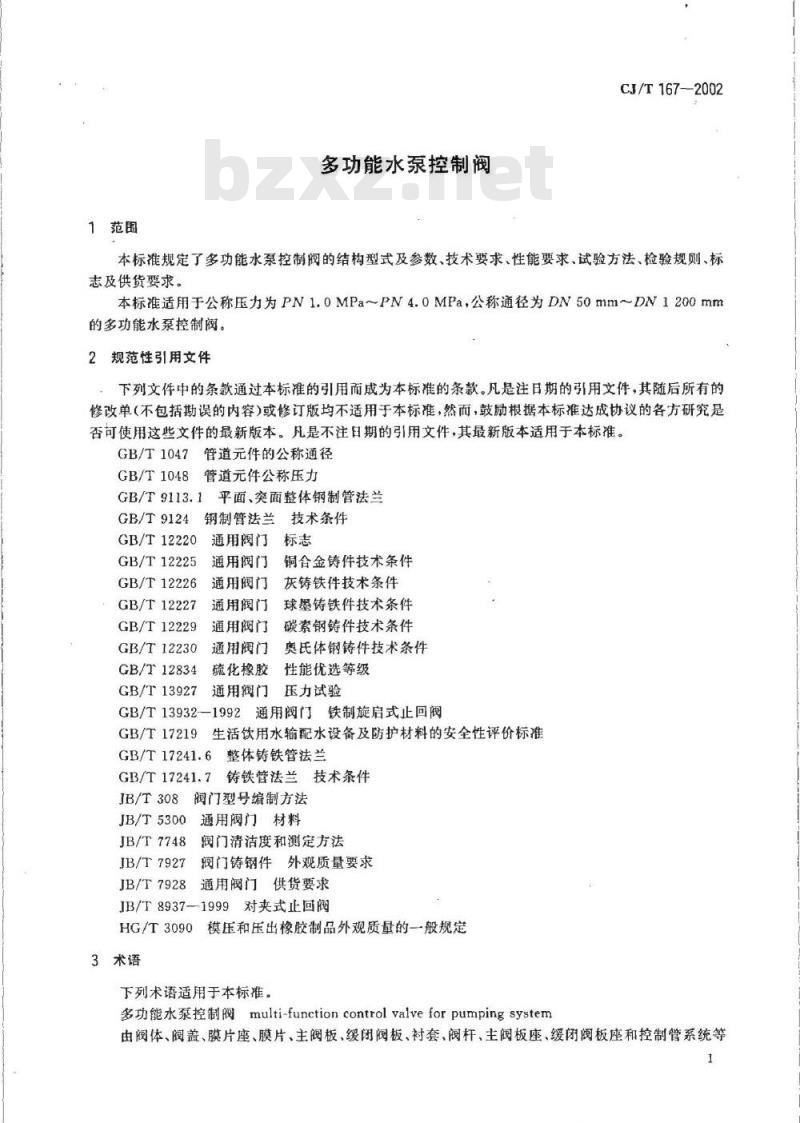

1范围
多功能水泵控制阀
CJ/T1672002
本标准规定了多功能水泵控制阀的结构型式及参数、技术要求、性能要求、试验方法、检验规则、标志及供货要求。
本标准适用于公称压力为PN1.0MPa～PN4.0MPa，公称通径为DN50mm~DN1200mm的多功能水泵控制阀。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标推达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1047管道元件的公称通径
GB/T1048管道元件公称压力
GB/T 9113.1
平面、突面整体钢制管法兰
钢制管法兰
GB/T 9124
GB/T12220
GB/T12225
GB/T12226
GB/T12227
GB/T12229
GB/T12230
GB/T12834
GB/T13927
通用阀门
通用阀门
通用阀门
通用阀门
通用阀门
通用阀门
硫化橡胶
通用阀门
技术条件
铜合金铸件技术条件
灰铸铁件技术条件
球墨铸铁件技术条件
碳素钢铸件技术条件
奥氏体钢铸件技术条件
性能优选等级
压力试验
GB/T13932
铁制旋启式止回阀
通用阀门
GB/T17219
生活饮用水输配水设备及防护材料的安全性评价标准GB/T 17241.6
GB/T17241.7
JB/T308
JB/T5300
JB/T7748
JB/T7927
JB/T7928
整体铸铁管法兰
铸铁管法兰技术条件
阀门型号编制方法
通用阀门材料
闵门清洁度和测定方法
闵门铸钢件外观质量要求
通用阀门供货要求
JB/T8937-1999对夹式止回阀
HG/T3090
3术语
模压和压出橡胶制品外观质量的一般规定下列术语适用于本标准。
多功能水泵控制阀multi-functioncontrolvalveforpumpingsystem由阀体、阀盖、膜片座、膜片、主阀板、缓闭阀板、衬套、阀杆、主阀板座、缓闭阀板座和控制管系统等1
CJ/T167-2002
零部件组成。具有水力自动控制、启泵时缓开、停泵时先快闭后缓闭的特点，并兼有水泵出口处水锤消除器、闸（蝶）阀、止回阀三种产品的功能，是一种新型两阶段关闭的阀门。4结构型式及参数
4.1结构型式

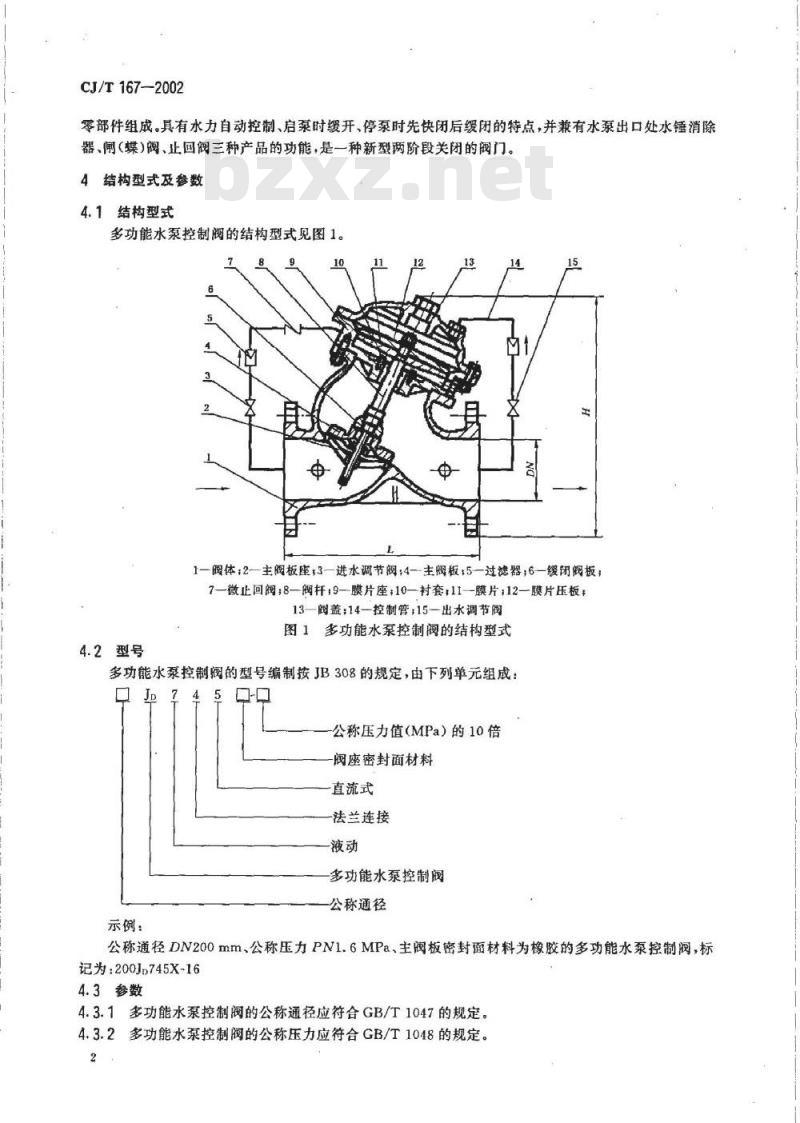

多功能水泵控制阀的结构型式见图1。西
1一阅体：2主阀板座；3进水调节阀；4-主阀板；5过滤器，6—闭阀板，7—微止回阀；8—阀杆：9—膜片座；10—衬套，11一膜片；12一膜片压板：13—阀盖：14—控制管，15—出水调节阀图1多功能水泵控制阀的结构型式4.2型号
多功能水泵控制阀的型号编制按JB308的规定，由下列单元组成：Jp
公称压力值（MPa）的10倍
阀座密封面材料
直流式
法兰连接wwW.bzxz.Net
多功能水泵控制阀
公称通径
示例：
公称通径DN200mm、公称压力PN1.6MPa、主阀板密封面材料为橡胶的多功能水泵控制阀，标记为：200Jp745X-16
4.3参数
4.3.1多功能水泵控制阀的公称通径应符合GB/T1047的规定。4.3.2多功能水泵控制阀的公称压力应符合GB/T1048的规定。2
TIKAIKAca
5技术要求
5.1压力一温度等级
CJ/T167—2002
多功能水泵控制阀的压力一温度等级由壳体、内件及控制管系统材料的压力一温度等级确定。多功能水泵控制阀在某一温度下的最大允许工作压力取壳体、内件及控制管系统材料在该温度下最大允许工作压力值中的小值。
5.1.1铁制壳体的压力一温度等级应符合GB/T17241.7的规定。5.1.2钢制壳体的压力一温度等级应符合GB/T9124的规定。5.1.3对于GB/T17241.7、GB/T9124未规定压力一温度等级的材料，可按有关标准或设计的规定。5.2阀体
5.2.1阀体法兰
法兰应与阀体整体铸成。铁制法兰的型式和尺寸应符合GB/T17241.6的规定，技术条件应符合GB/T17241.7的规定；钢制法兰的型式和尺寸应符合GB/T9113.1的规定，技术条件应符合GB/T9124的规定。

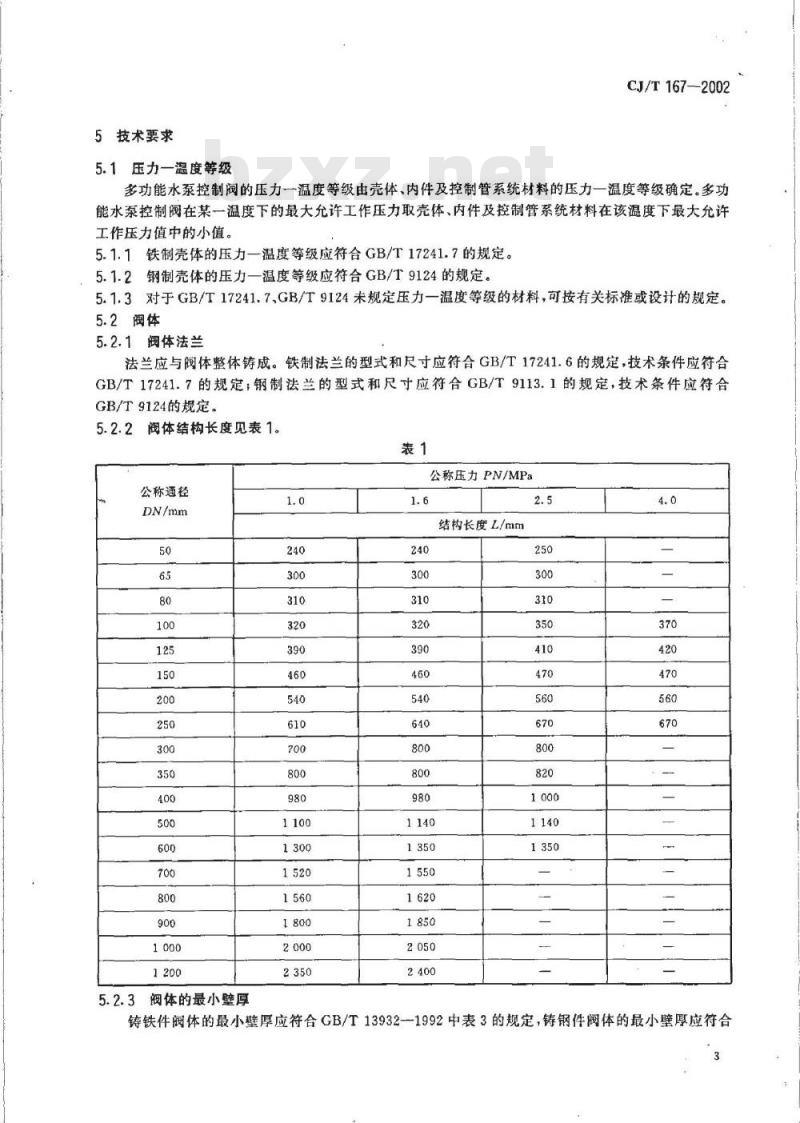

阀体结构长度见表1。
公称通径
5.2.3阀体的最小壁厚
公称压力PN/MPa
结构长度L/mm
铸铁件阀体的最小壁厚应符合GB/T13932—1992中表3的规定，铸钢件闽体的最小壁厚应符合CJ/T167-2002
JB/T8937—1999中表1的规定。
5.3阀盖、膜片座
5.3.1阀盖与膜片座、膜片座与阀体的连接型式应采用法兰式。5.3.2膜片座与阀体的连接螺栓数量不得少于4个。5.3.3
阀盖与膜片座的最小壁厚按5.2.3的要求。5.3.4
阀盖与膜片座的法兰应为圆形。法兰密封面的型式可采用平面式，突面式或凹凸式。5.4阀杆、缓闭阀板、主阀板
缓闭阀板与阀杆应连接紧固、可靠。5.4.2
缓闭阀板与主阀板的密封型式应采用金属密封的型式。5.4.3
主阀板与阀杆必须滑动灵活、可靠。5.4.4主阀板与主阀板座的密封可采用金属密封和非金属密封两种型式。5.5膜片
膜片性能应符合表2的规定。
拉伸强度
扯断伸长率
压缩永久变形（70C×22h）
胶与织物附着强度
耐液体性：（自来水）
拉伸强度变化（70℃×70h）
耐波体性：（自来水）
扯断伸长率变化（70℃×70h）
耐疲劳弯曲
（邵尔A型）
周期（X10°）
5.5.2膜片的外观质量应符合HG/T3090的规定。5.5.3当应用于生活饮用水时，膜片材料的安全性应符合GB/T17219的规定。5.6控制管系统
控制管系统的各元件应能承受阀门的最高工作压力，各部位不得发生泄漏。5.7材料
5.7.1主要零部件材料的选用宜按JB/T5300的规定。指
5.7.2铜合金铸件应符合GB/T12225的规定；灰铸铁铸件应特合GB/T12226的规定，其抗拉强度应不小于200MPa；球墨铸铁铸件应符合GB/T12227的规定碳素钢铸件应符合GB/T12229的规定；奥氏体钢铸件应符合GB/T12230的规定。5.7.3钢制多功能水泵控制阀铸件外观质量应符合JB/T7927的规定，铁制多功能水泵控制阀铸件外观质量参照JB/T7927的规定。
5.8壳体强度
多功能水泵控制阀的壳体强度应符合GB/T13927的规定。5.9密封性能
多功能水泵控制阀的密封性能应符合GB/T13927的规定。HHKAIKAca
5.10清洁度
多功能水泵控制阀的清洁度应符合JB/T7748的规定。CJ/T167—2002
5.11涂装
当应用于生活饮用水时，多功能水泵控制阀内腔涂装材料的安全性应符合GB/T17219的规定。外表面涂装不作规定，特殊要求在订货合同中注明。6性能要求
6.1启、闭运行应与水泵联锁。
6.2应具有启泵时缓开、停泵时先快闭后缓闭的功能。6.3启、闭运行压力不应大于0.05MPa。6.4缓开时问应能在3s~120s内进行调整；缓闭时间应能在3s～120s内进行调整。7试验方法
7.1壳体试验
壳体试验的试验方法应符合GB/T13927的规定。7.2密封试验
密封试验的试验方法应符合GB/T13927的规定。7.3铸件质盘
铸件质量的试验方法应符合GB/T12225、GB/T12226、GB/T12227、GB/T12229.GB/T12230的规定。铸钢件外观质量的评定方法应符合JB/T7927的规定；铸铁件外观质量的评定方法参照JB/T7927的规定。
7.4启、闭运行试验
7.4.1试验介质
试验介质为常温清水。
7.4.2启、闭运行压力检测
开启运行压力测试：将多功能水泵控制阀进水端调节阀（3)开启1～2圈，出水端调节阀（15)完全打开。在出水端失压条件下，从进水端加压，使膜片下腔压力逐渐升高，主阀板从开启到最大开度过程中压力表的最大读数，即为开启运行压力。关闭运行压力测试：将多功能水泵控制阀进水端调节阀（3）完全打开，出水端调节阀（15）打开12圈。在进水端失压条件下，从出水端加压，使膜片上腔压力逐渐升高，主阀板完全关闭时压力表的最大读数，即为关闭运行压力。
启、闭运行试验次数不应少于3次，确认主阀板、阀杆滑动灵活、可靠，无卡阻现象。7.4.3缓开、缓闭时间测试
调整进水端调节阀(3)、出水端调节阀(15)的开度，可分别测试出缓开、缓闭的时间。7.4.4测试仪表
压力表：精度为0.4级，被测压力值应在压力表量程的30%～70%范围内。秒表：精度0.1s。
7.5清洁度
清洁度的测定方法应符合JB/T7748的规定。7.6膜片性能
膜片性能的试验方法应符合GB/T12834的规定。5
CJ/T167-2002
8检验规则
8.1检验项目
多功能水泵控制阀出厂检验和型式试验的检验项目按表3的规定。表3
检验项目
壳体试验
密封试验
铸件质量
启、闭运行压力试验
缓开、缓闭时间测试
壳体最小壁厚
清洁度
膜片性能
8.2出厂检验
出厂检验
检验类别
型式试验
8.2.1每台多功能水泵控制阀必须进行出厂检验。技术要求
按5.2.3、5.3.3
8.2.2出厂检验的检验项目、技术要求和试验方法按表3的规定。8.3型式试验
8.3.1有下列情况之一时应进行型式试验：新产品试制或者老产品转厂生产的定型鉴定时；正常生产时，每三年应进行一次检验；一产品停产一年以上恢复生产时；一因结构、工艺材料的变更可能影响产品性能时；一出厂试验结果与上次型式试验结果有较大差异时；国家质量监督部门提出进行型式试验要求时。试验方法
常规量具
8.3.2型式试验采取从生产厂质检部门检查合格的库存产品中随机抽取的方法，或从已供给用户但未使用过的产品中随机抽取的方法。每一规格产品供抽样的最少台数和抽样台数按表4的规定。如订货台数少于供抽样的最少台数或到用户抽样时，供抽样的台数不受表4的限制，抽样台数仍按表4的规定。对整个系列进行质量考核时，抽检部门根据情况可以从该系列中抽取2～3个典型规格进行检验。表4
公称通径DN/mm
50~200
250~400
450~600
供抽样最少台数
抽样台数
8.3.3型式试验的检验项目、技术要求和试验方法按表3的规定。8.3.4型式试验中每台被检阀门的壳体试验、密封试验结果必须符合表3中技术要求的规定：其余检验项目中若有一台阀门一项指标不符合表3中技术要求的规定，允许从供抽样的阀门中再抽取规定的抽样台数，再次检验时全部检验项目的结果必须符合表3中技术要求的规定，否则判定为不合格。6
FKAONrKAca
9标志及供货要求
9.1标志
多功能水泵控制阀的标志应符合GB/T12220的规定。9.2供货要求
多功能水泵控制阀的供货要求应符合JB/T7928的规定。CJ/T167—2002
CJ/T167-2002
中华人民共和国城镇建设
行业标准
多功能水泵控制阀
CJ/T167-—2002
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印剧新华书店北京发行所发行各地新华书店经售开本880×12301/16印张3/4字数15千字2002年7月第一版2002年7月第一次印刷印数1-2000
网址bzcbs.com
版权专有
侵权必究
举报电话：（010)68533533
TKAONKAca-
《多功能水泵控制阀》CJ/T167-2002行业标准第一号修改单
第1条第二自然段修改后条文为：为PN1.0MPa~PN10.0MPa，公称通径为DN50mm～本标准适用于公称压力为
DN1400mm的多功能水泵控制阔。第5.2.2条修改后条文为：
阀体结构长度见表1.
公称压力
公称通径
黑体字为修改或补充的内容。
PN/MPa
结构长度L/mm
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
