【国家标准(GB)】 工业自动化仪表用模拟直流电流信号

UDC621.024-501.2：681.2

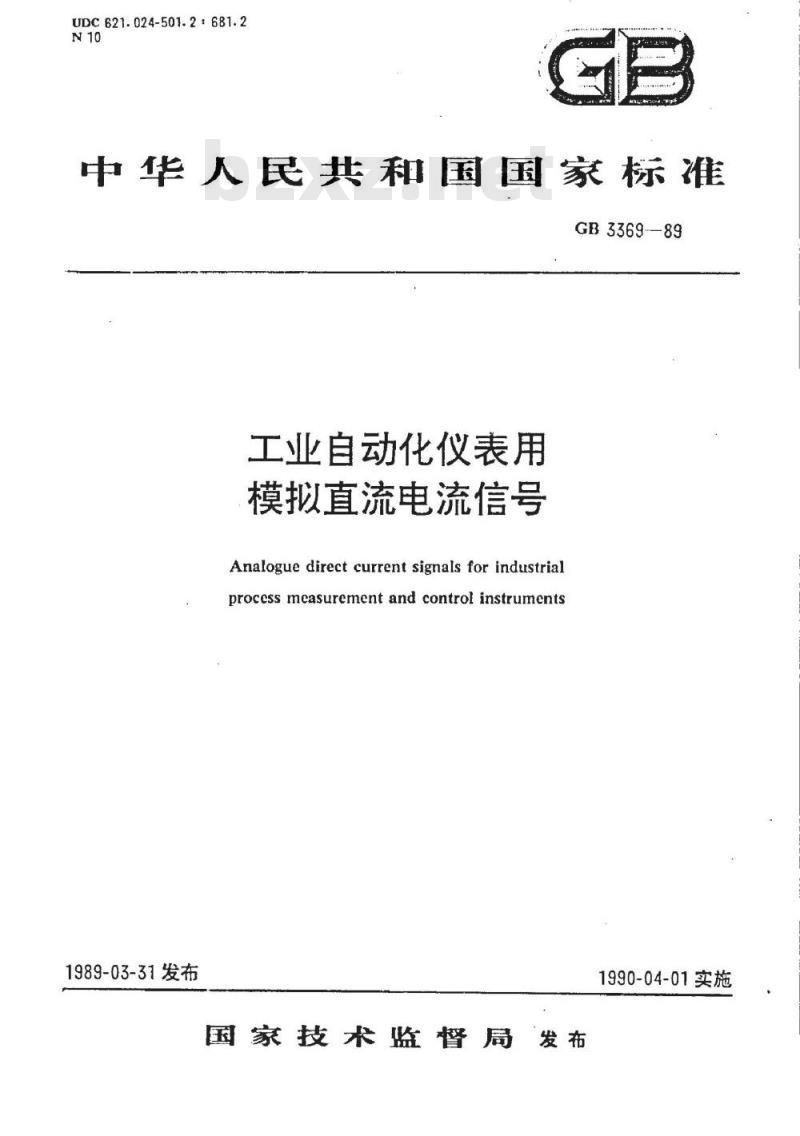

中华人民共和国国家标准
GB336989
工业自动化仪表用
模拟直流电流信号
Analogue direct current signals for industrialprocess measurement and control instruments1989-03-31发布
国家技术监督局发布
1990-04-01实施

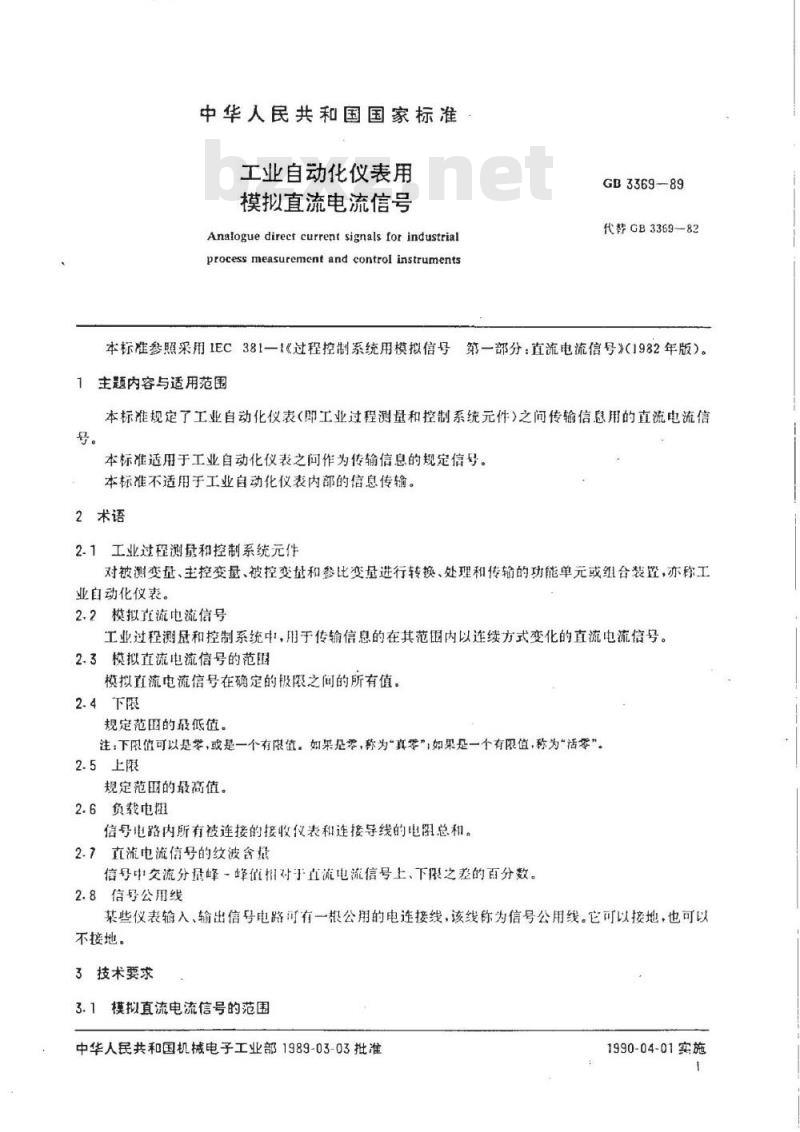

中华人民共和国国家标准
工业自动化仪表用
模拟直流电流信号
Analogue direct current signals for industrialprocess measurement and control instrumentsGB3369-89
代警GB3369-82
本标准参照采用1EC381一1《过程控制系统用模拟信号第一部分：直流电流信号》（1982年版）。1主题内容与适用范围
本标准规定了工业自动化仪表（即工业过程测量和控制系统元件）之问传输信息用的直流电流信号。
本标准适用于工业自动化仪表之问作为传输信息的规定信号。本标准不适用于工业自动化仪表内部的信息传输。2术语
2.1工业过程测量和控制系统元件对被测变量、主控变量、被控变量和参比变量进行转换、处理和传输的功能单元或组合装置，亦称工业自动化仪表。
2.2模拟直流电流信号
工业过程测冠和控制系统中，用于传输信息的在其范围内以连续方式变化的直流电流信号2.3模拟直流电流信号的范围
模拟直流电流信号在确定的极限之间的所有值，2.4下限www.bzxz.net
规定范围的最低值。
注：下限值可以是岑，或是一个有限值。如果是零，称为“真零”如果是一十有限值，称为“活零”。2.5上限
规定范围的最高值。
2.6负载电控
信号电路内所有被连接的接收仪表和连接导线的电阻总和。2.7直流电流信号的纹波含量
信号中交流分量峰峰值相对于直流电流信号上、下限之差的百分数。2.8信号公用线
某些仪表输入，输出信号电路可有一根公用的电连接线，该线称为信号公用线。它可以接地，也可以不接地。
3技术要求
3.1模拟直流电流信号的范围
中华人民共和国机械电子工业部1989-03-03批准1990-04-01实施

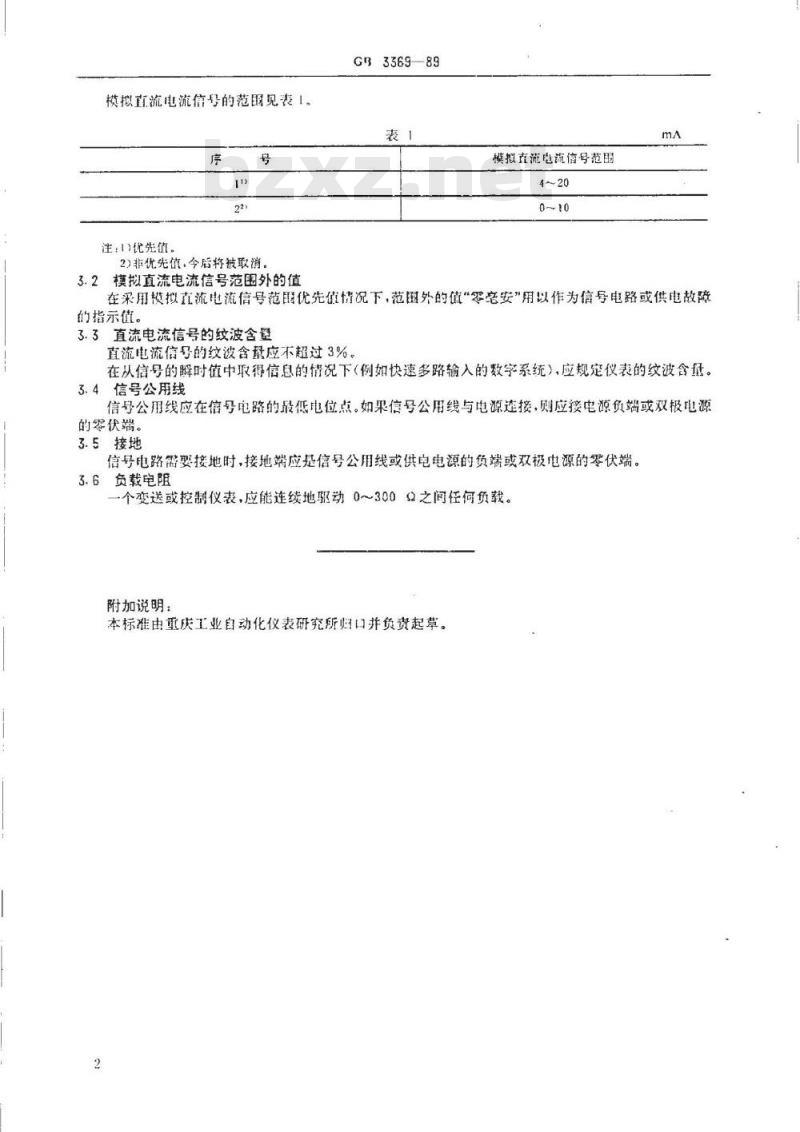

模拟直流电流信号的范围见表1。序
注：优先值。
2)非优先值，今后将被取消。
G336989
模拟直流电流信号范围
模拟直流电流信号范围外的值
在采用模拟直流电流信号范旺优先值情况下，范围外的值“零毫安\用以作为信号电路或供电故障约指示值。
3.3直流电流信号的纹波含量
直流电流信号的纹波含最应不超过3%。在从信号的瞬时值中取得信息的情况下（例如快速多路输入的数字系统），应规定仪表的纹波含量。3.4信号公用线
信号公用线应在信号电路的最低电位点。如果信号公用线与电源连接，则应接电源负端或双极电源的零伏端。
3.5接地
信号电路需要接地时，接地端应是信号公用线或供电电源的负端或双极电源的零代端。3.6负载电阻
个变送或控制仪表，应能连续地驱动0～3000之间任何负载。附加说明，
本标准由重庆工业自动化仪表研究所归口并负责起草。2

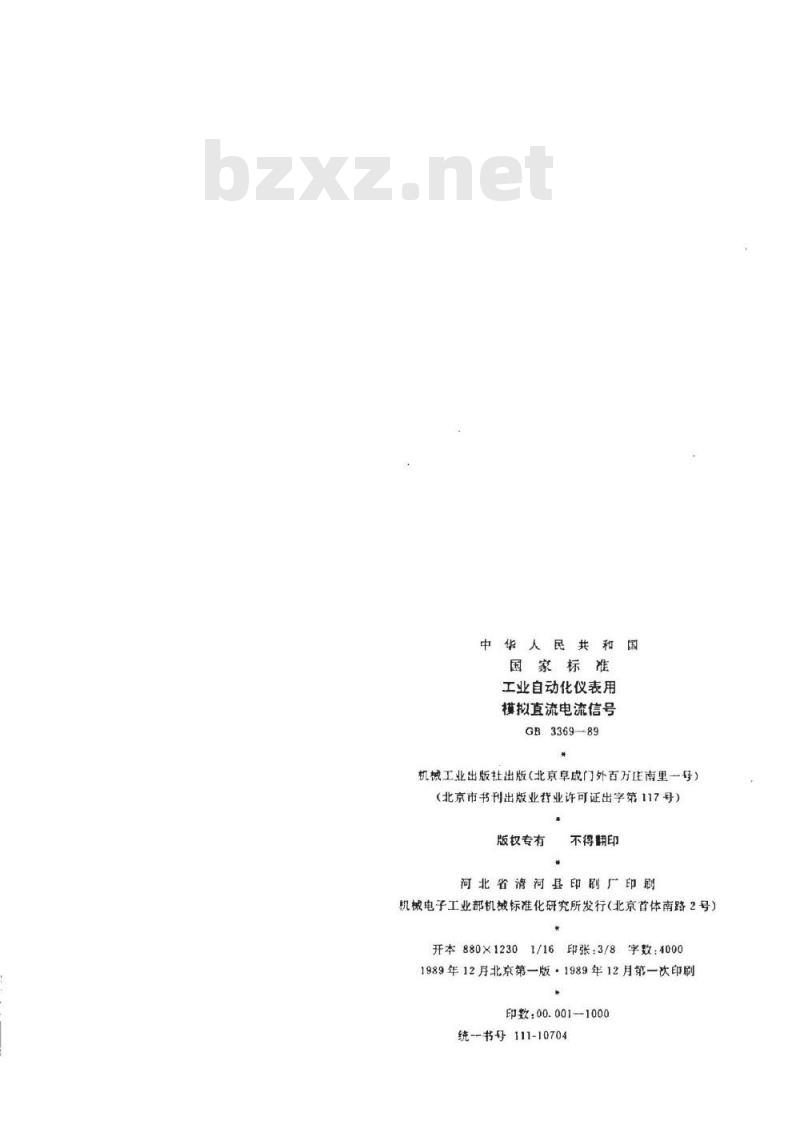

华人民共
国家标准
工业自动化仪表用
模拟直流电流信号
GB3369--89
机械工业出版社出版（北京阜成门外百万正南里一号）（北京市书刊出版业背业许可证出字第117号）*
版权专有
不得翻印
河北省清河县印刷广印刷
机械电子工业部机械标准化研究所发行（北京首体南路2号）#
开本880×1230
印张：3/8
字数：4000
1989年12月北京第一版·1989年12月第一次印刷印数：00.001-1000
统书号111-10704
