【国家标准(GB)】 镍线

中华人民共和国国家标准
Nickel wires
UDC 669.24
426:621
GB 3120-~82
本标准适用于无线电、机械制造、化工及其它T业部门作结构零件用的纯镍圆线。1品种
1.1牌号及状态
线材的牌号及状态应符合表1的规定。表1
N4，N6,N7，N8
注：经供需双方协议，可供应N2和其它成分的镍线。1.2尺寸及允许偏差
1.2.1线材直径及允许偏差应符合表2的规定。表2
线材直径
允许偏差
>0.03 ~0.10
20.10~0.30
软（M），半硬（Y），碑（Y）
>0.30~0.60
1.2.2经双方协议可供应其它规格和允许偏差的线材。1.2.3线材的偏差级别须在合同巾注明，否则按6级供应。1.3制造方法
>0.60 ~1.00
1.00 ~3.00
线材以拉制方法制造。所需供应状态须在合同中注明，否则按硬状态供应。1.4标记示例
用N6制成的、直径为2.5mm，6级充许偏差的软线，标记为：线N6M6—2.5GB3120-82
2技术要求
2.1化学成分
:3.00 ~6.00
线材的化学成分应符合YB144一71《镍和镍合金加工产晶化学成分》+N4、N6、N7、N8的规定。
国家标准局1982-05-28发布
1983-0301实施

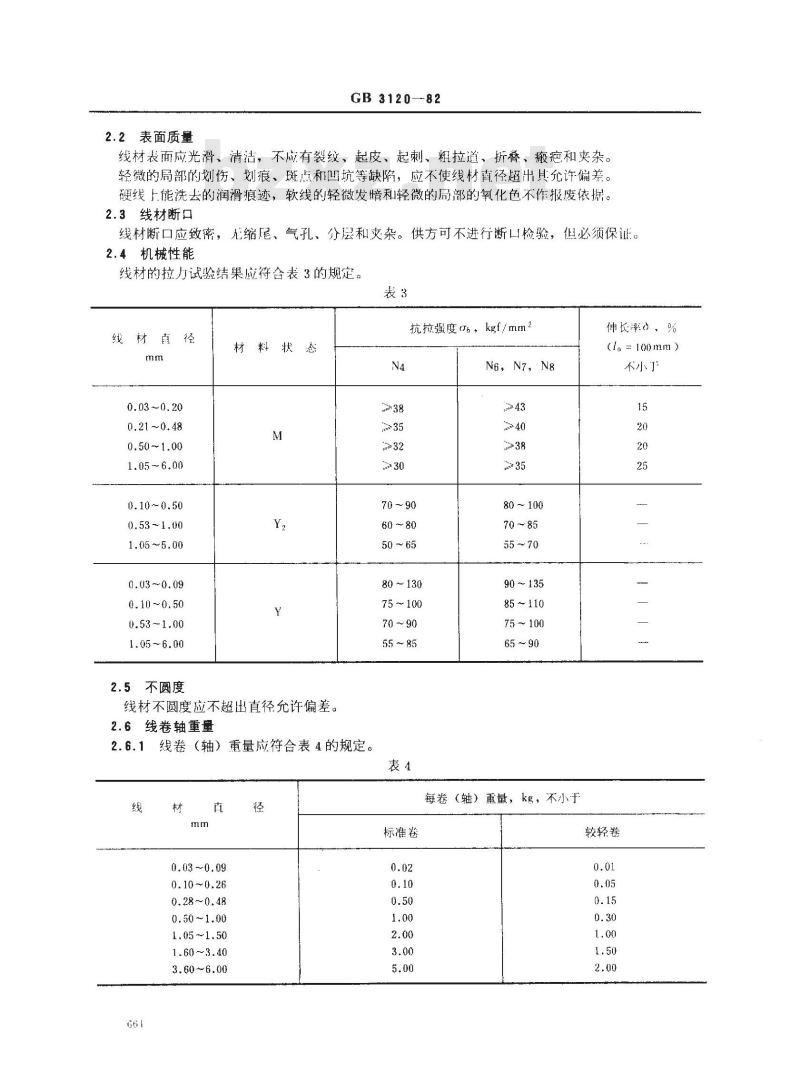

2.2表面质量
GB3120—82
线材表而应光滑、清洁，不应有裂纹、起皮、起刺、粗拉道、折叠、瘢疤和夹杂。轻微的局部的划伤、划痕、斑点和凹坑等缺陷，应不使线材直径超出其允许偏差。硬线上能洗去的润滑痕迹，软线的轻微发暗和轻微的局部的氧化色不作报废依据。2.3线材断口
线材断口应致密，无缩尾、气孔、分层和灾杂。供方可不进行断口检验，但必须保证。2.4机械性能
线材的拉力试验结果应符合表3的规定。表3
0.03~0.20
0.21 ~0.48
0.50~1.00
1.05~6.00
0.10～0.50
0.53~1.00
1.05 ~5.00
0.03~0.09此内容来自标准下载网
0.10~0.50
0.53~1.00
1.05~6.00
2.5不圆度
材料状
线材不圆度应不超出直径充许偏差。2.6线卷轴重量
2.6.1线卷（轴）重量应符合表4的规定。线
0.03 ~0.09
0.10 ~0.26
0.28~0.48
0.50~1.00
1.60~3.40
3.60~6.00
抗拉强度b+kgf/mm2
80~130
75~100
N6, N7, Ng
80～100
90~135
85~110
75~100
65~ 90
每卷（轴）重量，kg，不小于
标准卷
伸长率0，%
(la =100mm)
较轻卷
GB3120—82
2.6.2每批线材许可交付重量不大于10%的较轻线卷（轴）3试验方法
3.1化学成分的仲裁分析方法由供需双方协议。3.2拉力试验按GB228一76《金属拉力试验法》的规定进行。4检验规则
4.1线材应由供方技术监督部门验收，并保证产品质量符合本标准要求。4.2每批线材应由同-牌号、规格和状态组成，批重应不超过500kg。4.3每卷（轴）线材应进行直径测量，用肉眼进行外观检查。4.4拉力试验应由每批中取两卷（轴）线材，每卷（轴）取-个试样。4.5各项试验即使有一个试样的试验结果不合格时，也应从该批中再取双倍数量的试样进行该不合格项的复验，复验结果即使有一个试样不合格，则整批报废或逐卷（轴）检验，合格者单独编批验收。
5标志、包装、运输和贮存
标志、包装、运输和贮存按YB730一70《重有色金属加工产品包装、标志、运输和保管般方法》的规定进行。
附加说明：
本标准由中华人民共和国治金工业部提出。本标准由上海有色金属研究所负责起草。本标准主要起草人戴克沟、季士台、高道林。自本标准实施之日起，源冶金1业部部标准YB564一70《镍及镍合金线》作废。663
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
