【公共安全行业标准(GA)】 灭火器箱

GA 139—1996

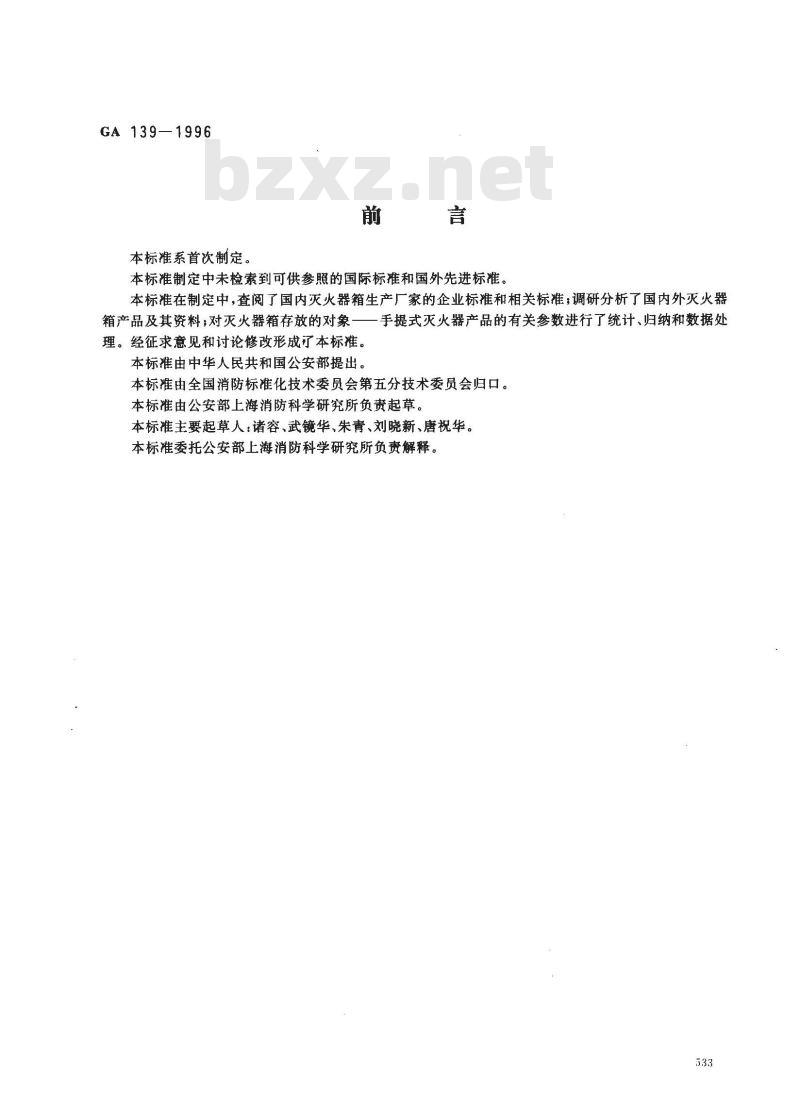

本标准系首次制定。
本标准制定中未检索到可供参照的国际标准和国外先进标准。本标准在制定中，查阅了国内灭火器箱生产厂家的企业标准和相关标准；调研分析了国内外灭火器一手提式灭火器产品的有关参数进行了统计、归纳和数据处箱产品及其资料；对灭火器箱存放的对象一理。经征求意见和讨论修改形成了本标准。本标准由中华人民共和国公安部提出。本标准由全国消防标准化技术委员会第五分技术委员会归口。本标准由公安部上海消防科学研究所负责起草。本标准主要起草人：诸容、武镜华、朱青、刘晓新、唐祝华。本标准委托公安部上海消防科学研究所负责解释。533
1范图

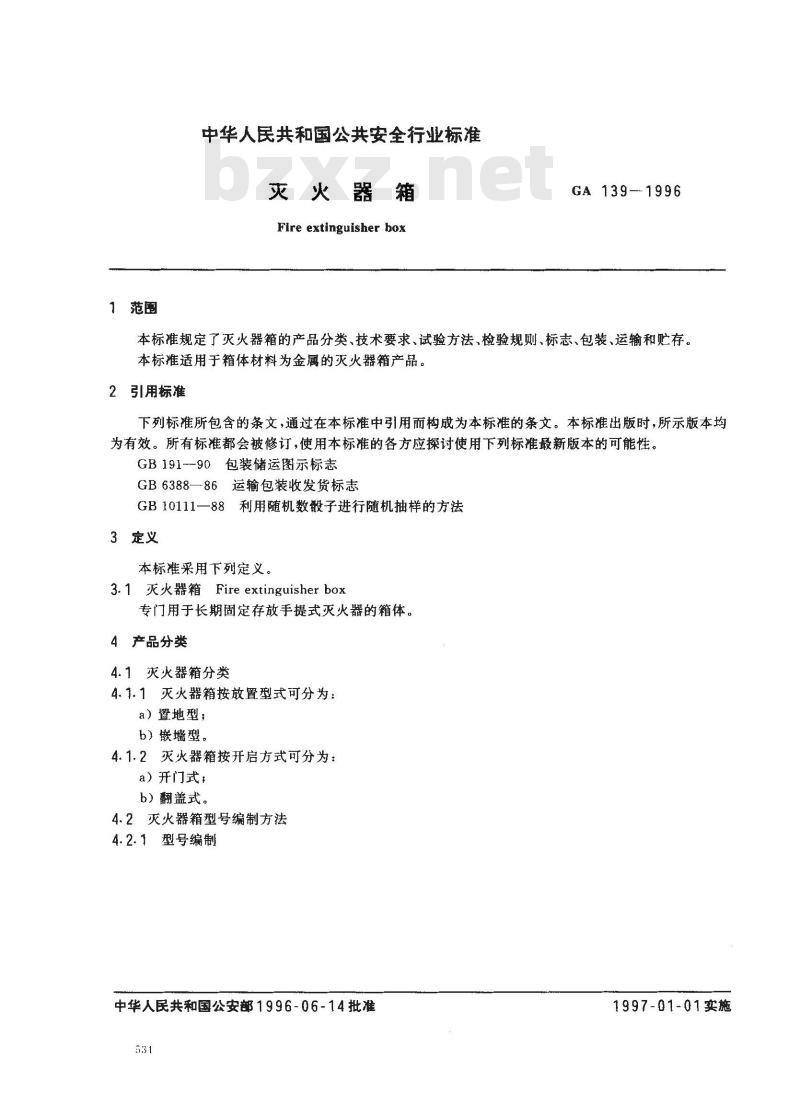

中华人民共和国公共安全行业标准灭火器箱
Fire extinguisher box
GA 139-1996
本标准规定了灭火器箱的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标推适用于箱体材料为金属的灭火器箱产品。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191--90包装储运图示标志
GB6388—86运输包装收发货标志GB10111—88利用随机数般子进行随机抽样的方法3定义
本标准采用下列定义。
3.1灭火器箱Fireextinguisherbox专门用于长期固定存放手提式灭火器的箱体。4产品分类
4.1灭火器箱分类
4.1.1灭火器箱按放置型式可分为：a）置地型；
b）嵌墙型，
4.1.2灭火器箱按开启方式可分为：a）开门式￥
b）翻盖式。

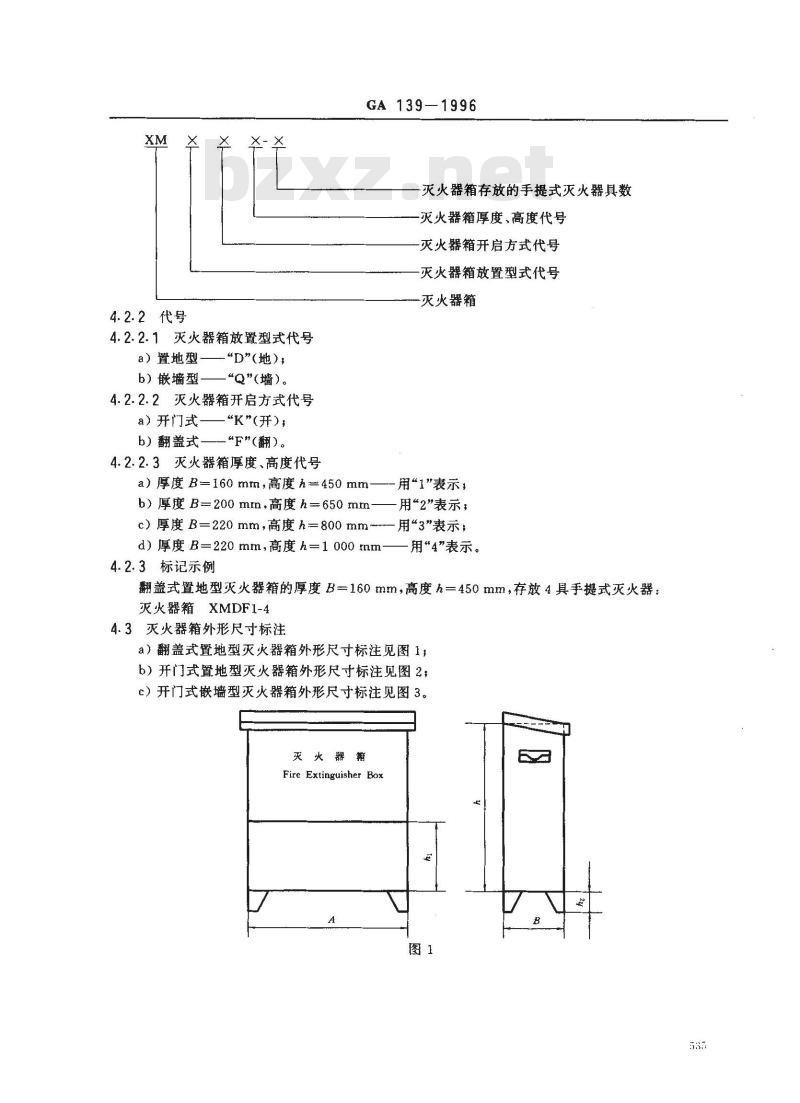

4.2灭火器箱型号编制方法
4.2.1型号编制
中华人民共和国公安部1996-06-14批准631
1997-01-01实施
4.2.2代号
4.2.2.1灭火器箱放置型式代号
a）置地型
b）嵌墙型
-“D\(地)，
_“Q\(墙）。
4.2.2.2灭火器箱开启方式代号
a）开门式
_“K\(开);
_“F\（翻）。
b）翻盖式
4.2.2.3灭火器箱厚度、高度代号GA 139—1996
灭火器箱存放的手提式灭火器具数灭火器箱厚度、高度代号
灭火器箱开启方式代号
灭火器箱放置型式代号
-灭火器箱
a）厚度B=160mm，高度π=450mm—-用“1\表示，b）厚度 B=200mm，高度h=650 mmc）厚度B=220 mm,高度h=800 mmd）厚度B=220mm，高度h=1000mm-4.2.3标记示例
用“2”表示，
用“3”表示，
用“4”表示。
翻盖式置地型灭火器箱的厚度B=160mm，高度h=450mm，存放4具手提式灭火器：灭火器箱XMDF1-4
4.3灭火器箱外形尺寸标注

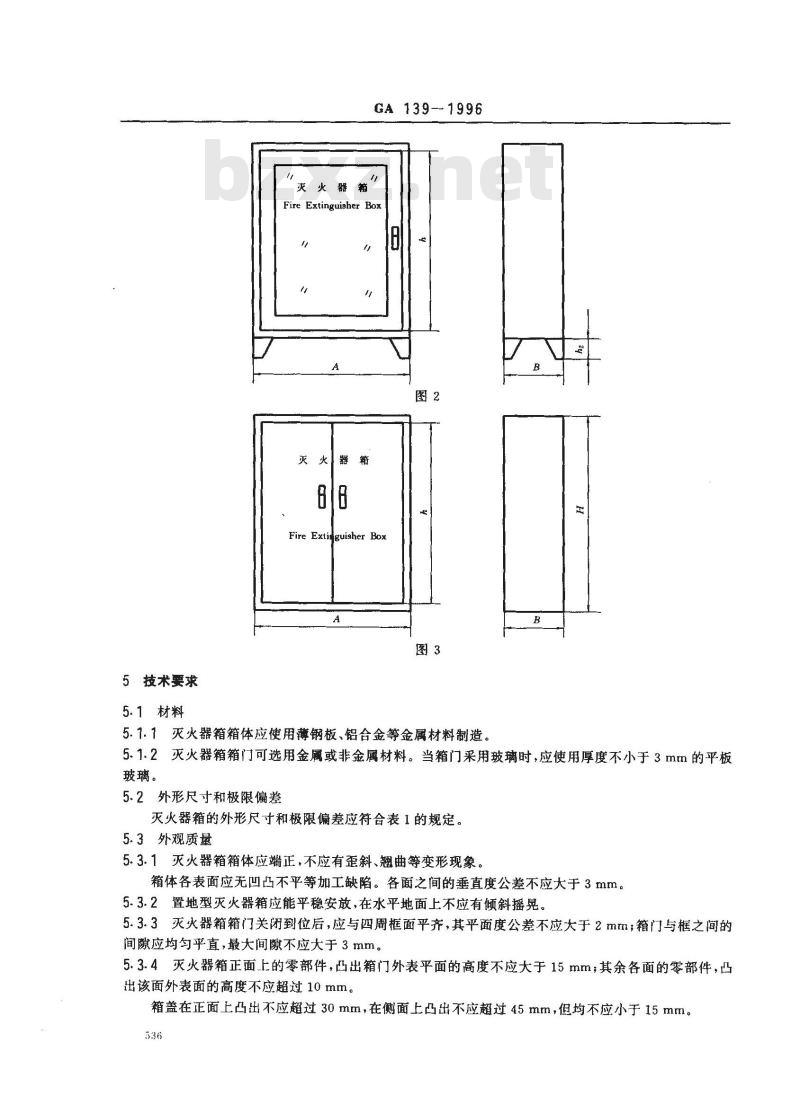

a）翻盖式置地型灭火器箱外形尺寸标注见图1，b）开门式置地型灭火器箱外形尺寸标注见图2；c）开门式嵌墙型灭火器箱外形尺寸标注见图3。灭火器籍
Fire Extinguisher Box
5技术要求
5.1材料
GA 139-1996
FireExtinguisher Box
Fire Exti guisher BoxWww.bzxZ.net
5.7.灭火器箱箱体应使用薄钢板、铝合金等金属材料制造、5.1.2灭火器箱箱门可选用金属或非金属材料。当箱门采用玻璃时，应使用厚度不小于3mm的平板玻璃。
5.2外形尺寸和极限偏差
灭火器箱的外形尺寸和极限偏差应符合表1的规定。5.3外观质量
5.3.1灭火器箱箱体应端正，不应有歪斜、翘曲等变形现象。箱体各表面应无凹凸不平等加工缺陷。各面之间的垂直度公差不应大于3mm。5.3.2置地型灭火器箱应能平稳安放，在水平地面上不应有倾斜摇晃。5.3.3灭火器箱箱门关闭到位后，应与四周框面平齐，其平面度公差不应大于2mm；箱门与框之间的间隙应均匀平直，最大间隙不应大于3mm。5.3.4灭火器箱正面上的零部件，凸出箱门外表平面的高度不应大于15mm，其余各面的零部件，凸出该面外表面的高度不应超过10mm。箱盖在正面上凸出不应超过30mm，在侧面上凸出不应超过45mm，但均不应小于15mm。536
GA139-1996

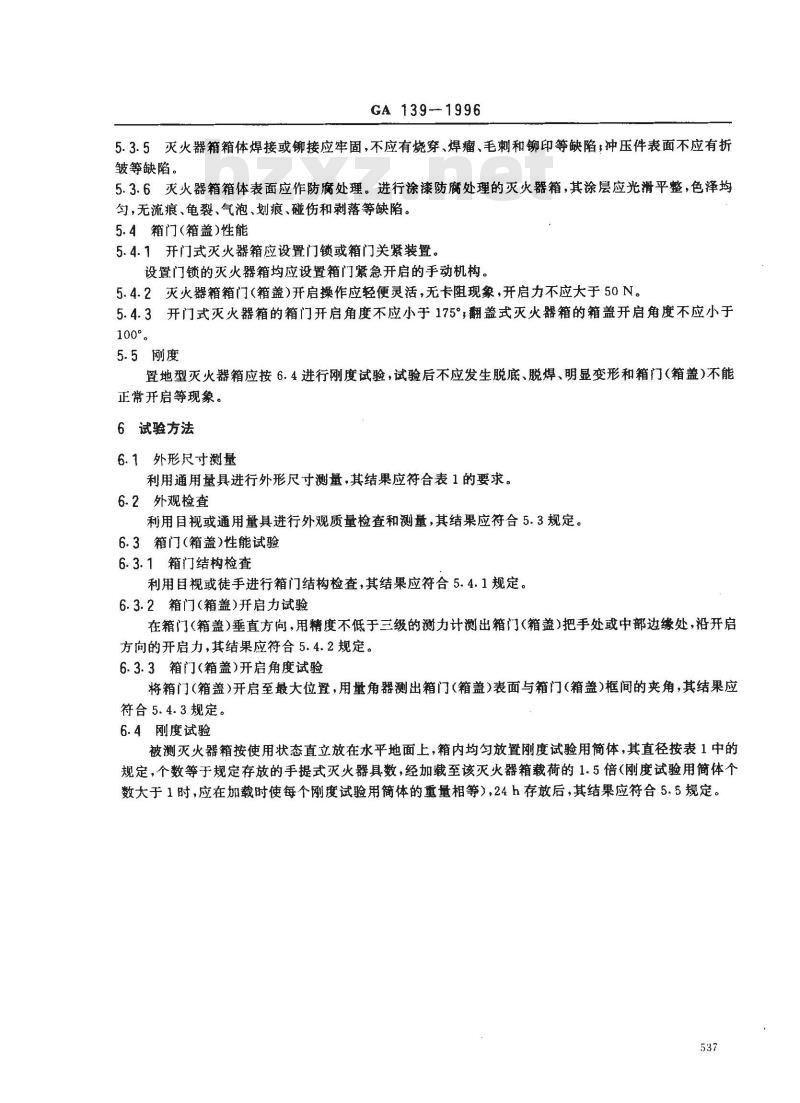

5.3.5灭火器箱箱体焊接或铆接应牢固，不应有烧穿、焊瘤、毛刺和铆印等缺陷，冲压件表面不应有折皱等缺陷。
5.3.6灭火器箱箱体表面应作防腐处理。进行涂漆防腐处理的灭火器箱，其涂层应光滑平整，色泽均匀，无流痕、龟裂、气泡、划痕、碰伤和剥落等缺陷。5.4箱门（箱盖）性能
5.4.1开门式灭火器箱应设置门锁或箱门关紧装置。设置门锁的灭火器箱均应设置箱门紧急开启的手动机构。5.4.2灭火器箱箱门（箱盖）开启操作应轻便灵活，无卡阻现象，开启力不应大于50N。5.4.3开门式灭火器箱的箱门开启角度不应小于175°翻盖式灭火器箱的箱盖开启角度不应小于100
5.5刚度
置地型灭火器箱应按6.4进行刚度试验，试验后不应发生脱底、脱焊、明显变形和箱门（箱盖）不能正常开启等现象。
6试验方法
6.1外形尺寸测量
利用通用量具进行外形尺寸测量，其结果应符合表1的要求。6.2外观检查
利用自视或通用量具进行外观质量检查和测量，其结果应符合5.3规定。6.3箱门（箱盖）性能试验
6.3.1箱门结构检查
利用目视或徒手进行箱门结构检查，其结果应符合5.4.1规定。6.3.2箱门（箱盖）开启力试验
在箱门（箱盖）垂直方向，用精度不低于三级的测力计测出箱门（箱盖）把手处或中部边缘处，沿开启方向的开启力，其结果应符合5.4.2规定。6.3.3箱门(箱盖）开启角度试验将箱门(箱盖）开启至最大位置，用量角器测出箱门(箱盖）表面与箱门(箱盖)框间的夹角，其结果应符合5.4.3规定。
6.4刚度试验
被测灭火器箱按使用状态直立放在水平地面上，箱内均匀放置刚度试验用简体，其直径按表1中的规定，个数等于规定存放的手提式灭火器具数，经加载至该灭火器箱载荷的1.5倍（刚度试验用简体个数大于1时，应在加载时使每个刚度试验用简体的重量相等），24h存放后，其结果应符合5.5规定。537
GA 139—1996
+awIw'Sonw
(首)首
7检验规则
7.1检验分为型式检验和出厂检验。7.2型式检验
GA 139--1996
7.2.1有下列情况之一时，应进行型式检验。a）新产品试制定型时：
b）停止生产满一年恢复生产时；c）正常生产满三年时；
d）生产设备、工艺或材料有较大改变时；e）国家质量监督机构提出进行型式检验时。7.2.2型式检验的项目为本标准规定的全部项目。7.2.3型式检验的样本为二只。
7.2.4样本应在50只为--检查批中，按GB10111进行随机抽样。7.2.5型式检验的项目应全部符合标准方为合格。若有一项检验项目不合格时，应加倍抽样检验，仍有不合格项时，则判为不合格。
7.3出厂检验
7.3.1灭火器箱必须经厂检验部门检验合格并附有产品质量合格证方能出厂。7.3.2出厂检验项目为本标准的5.2、5.3和5.4。7.3.3出厂检验为逐只检验。
7.3.4出厂检验项目必须全部合格，该产品方为合格。8标志、包装、运输和贮存
8.1标志
8.1.1灭火器箱外表面应为大红色，正面上应用直观、醒目、匀整的字体标注中文“灭火器箱”和英文“Fire Extinguisher Box”字样。字的颜色为白色。灭火器箱箱门采用玻璃时，字的颜色为红色。中文字体不小于60mm×40mm。
8.1.2翻盖式灭火器箱宜在翻盖上标注其开启方向。8.1.3在灭火器箱的正面右下角应设置铭牌，内容应包括：a）产品名称；
b）型号规格，
c）注册商标或生产厂名；
d）生产厂址
e）生产日期或产品批号。
8.1.4包装箱的标志应符合GB191和GB6388的规定。8.2包装、运输和贮存
8.2.1灭火器箱出厂时应进行包装，包装材料可选用纸板。在灭火器箱包装时应将合格证和使用说明书放入箱中。
8.2.2灭火器箱在运输过程中不允许重压和碰撞。8.2.3灭火器箱应垂直存放于干燥通风和无魔蚀性介质的库房内，叠放时应加衬垫物并不应超过三层。
