【地方标准】 太阳能整体浴室

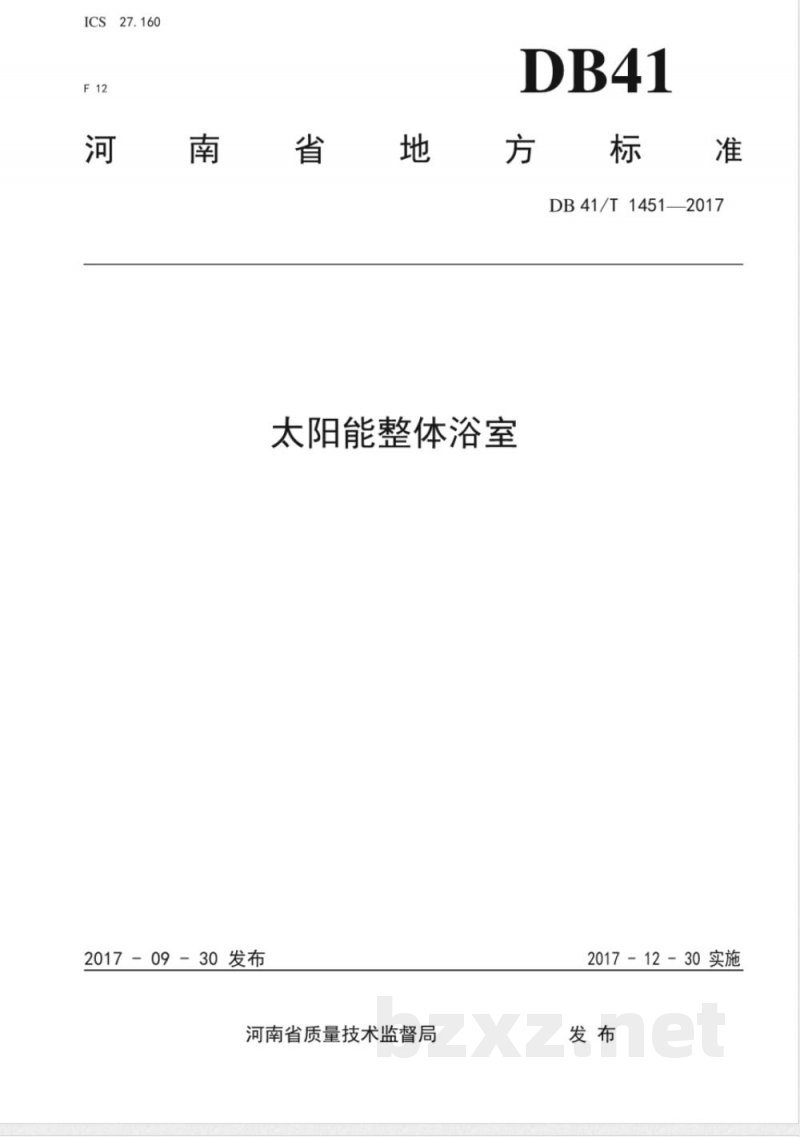

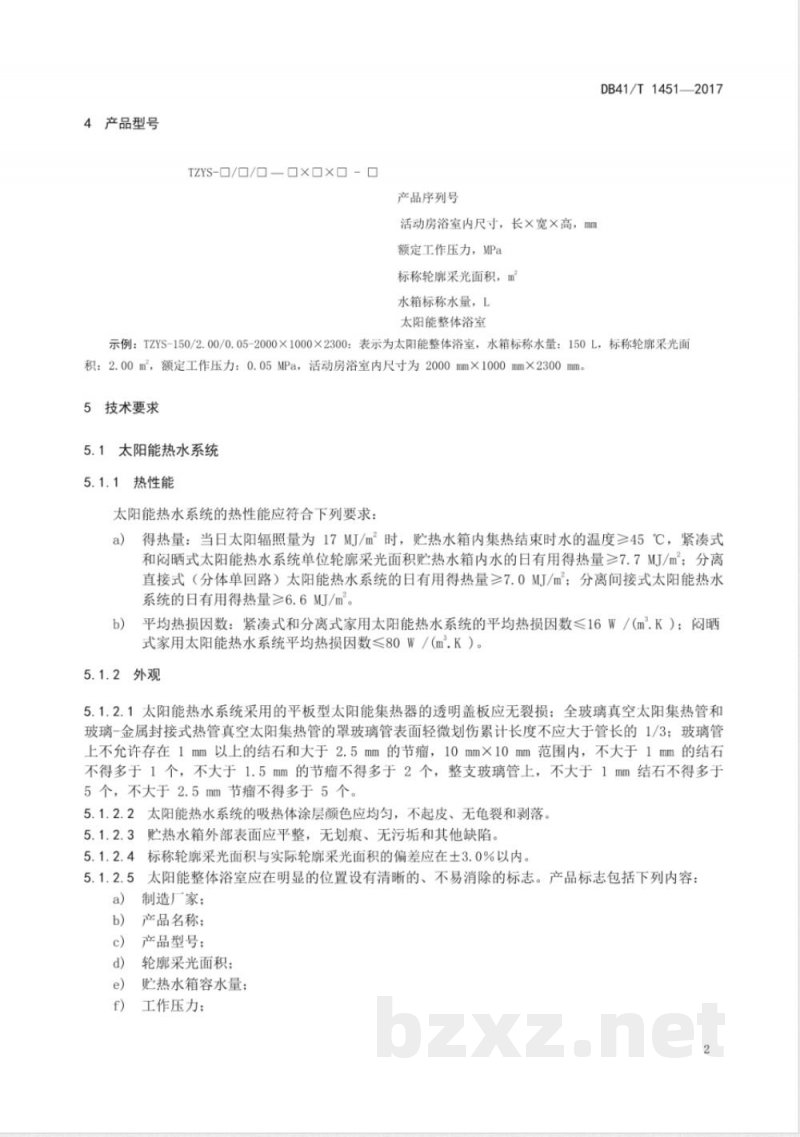

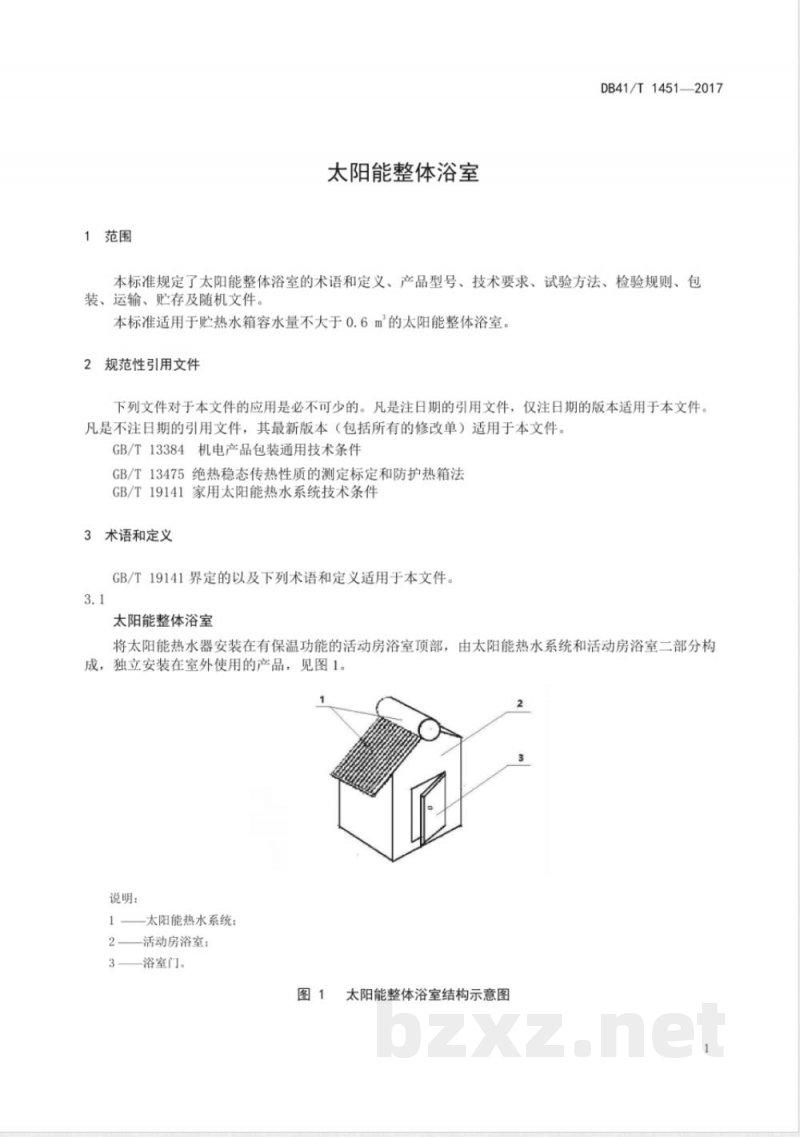

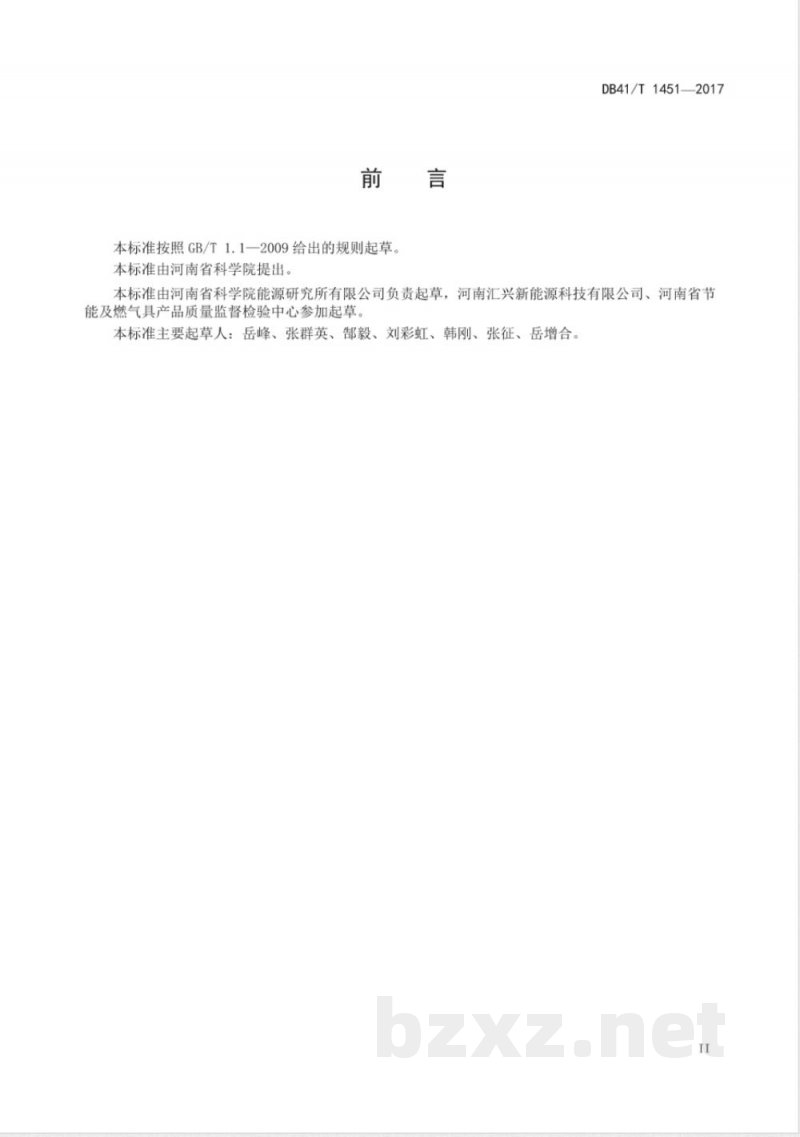

ICS27.160 F12 河南省地 DB41 方标准 DB41/T1451—2017 太阳能整体浴室 2017-09-30 发布 河南省质量技术监督局 2017－12－30实施 发布 前言 本标准按照GB/T1.1-2009给出的规则起草。本标准由河南省科学院提出。本标准由河南省科学院能源研究所有限公司负责起草，河南汇兴新能源科技有限公司、河南省节能及燃气具产品质量监督检验中心参加起草。 本标准主要起草人：岳峰、张群英、部毅、刘彩虹、韩刚、张征、岳增合。 1 范围 本标准规定了太阳能整体浴室的术语和定义、产品型号、技术要求、试验方法、检验规则、包装、运输、贮存及随机文件。 本标准适用于贮热水箱容水量不大于0.6m³的太阳能整体浴室。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T13384 机电产品包装通用技术条件 GB/T13475 绝热稳态传热性质的测定 标定和防护热箱法 GB/T19141 家用太阳能热水系统技术条件 3 术语和定义 GB/T19141界定的以及下列术语和定义适用于本文件。 3.1 太阳能整体浴室 将太阳能热水器安装在有保温功能的活动房浴室顶部，由太阳能热水系统和活动房浴室两部分构成，独立安装在室外使用的产品。 说明： 1——太阳能热水系统 2——活动房浴室 3——浴室门 图1 太阳能整体浴室结构示意图 4 产品型号 TZYS-口//O口XX口- 产品序列号 活动房浴室内尺寸，长×宽×高，mm 额定工作压力，MPa 标称轮廓采光面积，m² 水箱标称水量，L 示例：TZYS-150/2.00/0.05-2000X1000X2300：表示为太阳能整体浴室，水箱标称水量：150L，标称轮廓采光面积：2.00m²，额定工作压力：0.05MPa，活动房浴室内尺寸为2000mm×1000mm×2300mm。 5 技术要求 5.1 太阳能热水系统 5.1.1 热性能 太阳能热水系统的热性能应符合下列要求： a) 得热量：当日太阳辐照量为17MJ/m²时，贮热水箱内集热结束时水的温度≥45℃，紧式和闷晒式太阳能热水系统单位轮廓采光面积贮热水箱内水的日有用得热量≥7.7MJ/m²；分离直接式（分体单回路）太阳能热水系统的日有用得热量≥7.0MJ/m²；分离间接式太阳能热水系统的日有用得热量≥6.6MJ/m²。 b) 平均热损因数：紧凑式和分离式家用太阳能热水系统的平均热损因数≤16W／（m²·K）；闷晒式家用太阳能热水系统的平均热损因数≤80W／（m²·K）。 5.1.2 外观 5.1.2.1 太阳能热水系统采用的平板型太阳能集热器的透明盖板应无裂损；全玻璃真空太阳集热管和玻璃-金属封接式热管真空太阳集热管的罩玻璃管表面轻微划伤累计长度不应大于管长的1/3；玻璃管上不允许存在1mm以上的结石和大于2.5mm的节瘤，10mm×10mm范围内，不大于1mm的结石不得多于1个，不大于1.5mm的节瘤不得多于2个，整支玻璃管上，不大于1mm结石不得多于5个，不大于2.5mm节瘤不得多于5个。 5.1.2.2 太阳能热水系统的吸热体涂层颜色应均匀，不起皮、无龟裂和剥落。 5.1.2.3 贮热水箱外部表面应平整，无划痕、无污垢和其他缺陷。 5.1.2.4 标称轮廓采光面积与实际轮廓采光面积的偏差应在±3.0%以内。 5.1.2.5 太阳能整体浴室应在明显的位置设有清晰的、不易消除的标志。产品标志包括下列内容： a) 制造厂家； b) 产品名称； c) 产品型号； d) 轮廓采光面积； e) 贮热水箱容水量； f) 工作压力； g) 制造日期或生产批号； h) 水箱内胆材料的材质及标称厚度； i) 商标； j) 外形尺寸。 产品标志应至少包括a）至j）项，其他内容可根据实际情况进行适当增减。 5.1.3 贮热水箱 5.1.3.1 水箱内胆采用不锈钢板时，内胆厚度与标志所示的标称厚度的允许偏差应满足表1的要求，其它材料与标志所示标称厚度的允许偏差应在±10%以内。 表1 不锈钢厚度允许偏差（单位：毫米）
