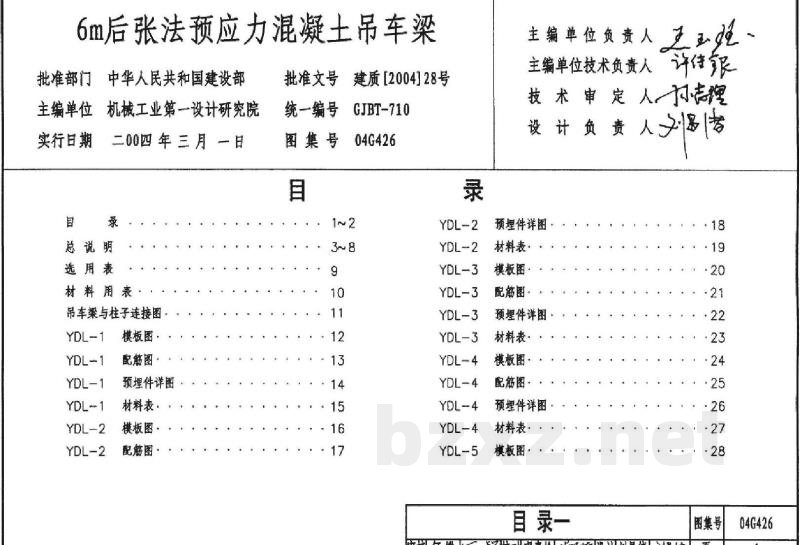

【04G426】 6m后张法预应力混凝土吊车梁

6m后张法预应力混凝土吊车梁

主编单位负责人：王玉强

主编单位技术负责人：许佳银

技术审定人：孙志理

设计负责人：刘昌绪

目录 ......................................................... 1~2

总说明 ............................................................. 3~8

选用表 .................................................................... 9

材料用表 ............................................................... 10

吊车梁与柱子连接图 ................................................... 11

YDL-1  模板图 .................................................... 12

YDL-1  配筋图 .................................................... 13

YDL-1  预埋件详图 .............................................. 14

YDL-1  材料表 .................................................... 15

YDL-2  模板图 .................................................... 16

YDL-2  配筋图 .................................................... 17

YDL-2  预埋件详图 .............................................. 18

YDL-2  材料表 .................................................... 19

YDL-3  模板图 .................................................... 20

YDL-3  配筋图 .................................................... 21

YDL-3  预埋件详图 .............................................. 22

YDL-3  材料表 .................................................... 23

YDL-4  模板图 .................................................... 24

YDL-4  配筋图 .................................................... 25

YDL-4  预埋件详图 .............................................. 26

YDL-4  材料表 .................................................... 27

YDL-5  模板图 .................................................... 28

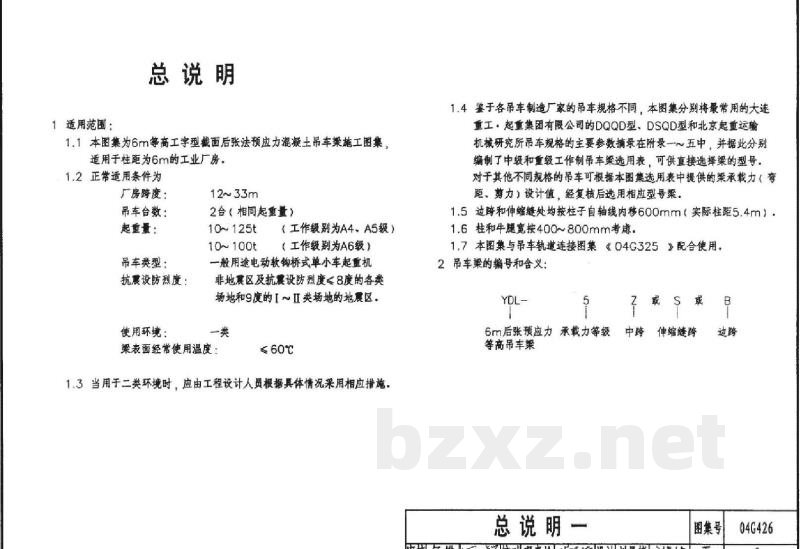

1.1 本图集为6m等商工字型截面后张法预应力混凝土吊车梁施工图集，适用于柱距为6m的工业厂房。

1.2 正常适用条件为

1.3 当用于二类环境时，应由工程设计人员根据具体情况采用相应措施。

1.4 鉴于各吊车制造厂家的吊车规格不同，本图集分别将最常用的人连重工、起重集团有限公司的DQGD型、DSQD型和北京起重运输机械研究所吊车规格的主要参数摘录在附录一~五中，并据此分别编制了中级和重级工作制吊车梁选用表，可供直接选择梁的型号。对于其他不同规格的吊车可根据本图集选用表中提供的梁承载力（弯距、剪力）设计值，经复核后选用相应型梁。

1.5 边跨和伸缩缝处均按柱子自轴线内移600mm（实际柱距5.4m）。

1.6 柱和牛腿宽按400 ~ 800mm考虑。

1.7 本图集与吊车轨道连接图集《04G325》配合使用。

2 吊车梁的编号和含义：
