【G414-1～5】 预应力混凝土工字形屋面梁（2005年合订本）

包含：05G414-1：预应力混凝土工字形屋面梁（9m单坡）05G414-2：预应力混凝土工字形屋面梁（12m单坡）05G414-3：预应力混凝土工字形屋面梁（12m双坡）05G414-4：预应力混凝土工字形屋面梁（15m双坡） 05G414-5：预应力混凝土工字形屋面梁（18m双坡）　　本图集适用于柱距为6m，屋面坡度为1/10，非抗震设防和抗震设防烈度为6～8度的一般工业厂房；基本风压不大于0.9kN/m2；环境类别为一类；设计使用年限为50年。本图集为9m、12m跨度单坡和12m、15m、18m跨度双坡预应力混凝土工字形屋面梁施工图；屋面梁可悬挂小型起重设备；屋面荷载效应基本组合设计值为3.5、4.0、4.5、5.0、5.5、6.0kN/m2，共六级；安全等级为二级；重要性系数γ0为1.0；裂缝控制等级为二级。设计、施工人员使用本图集时，可与04G410、05G359-2、04G362等图集配套使用。

G414-1～5 预应力混凝土工字形屋面梁（2005年合订本）
总目录
05G414-1 预应力混凝土工字形屋面梁(9m、单坡)

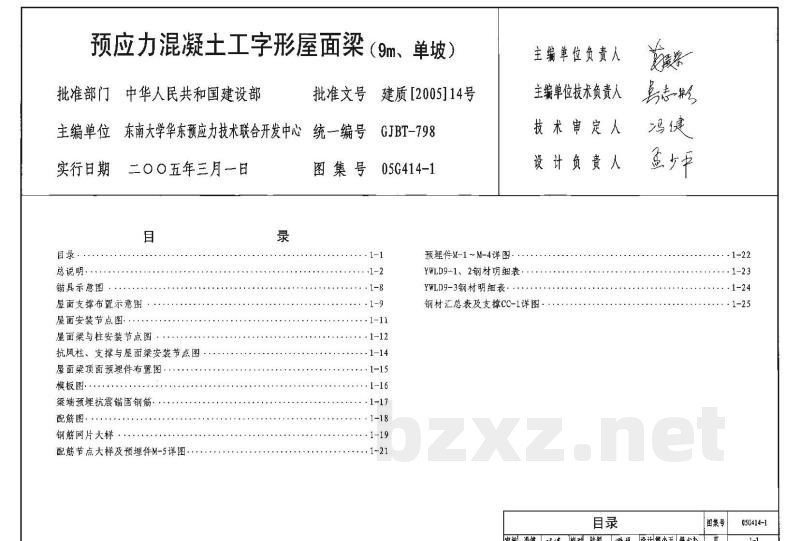

目录 (1-1)

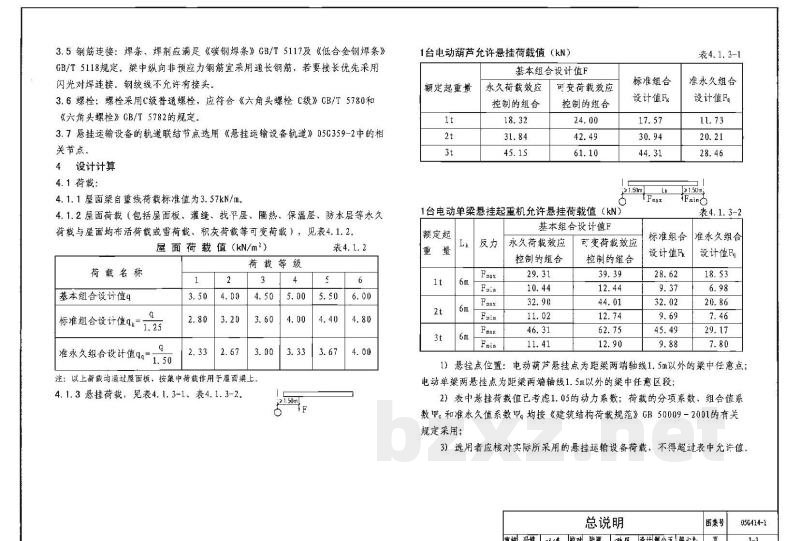

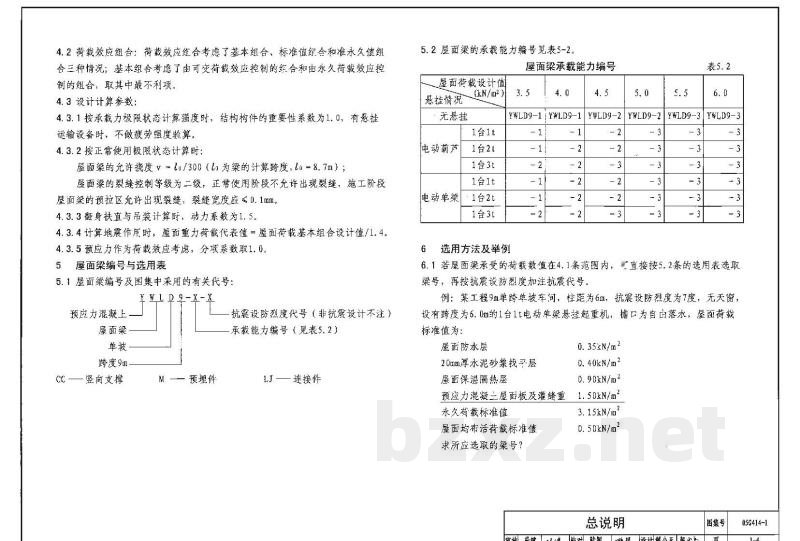

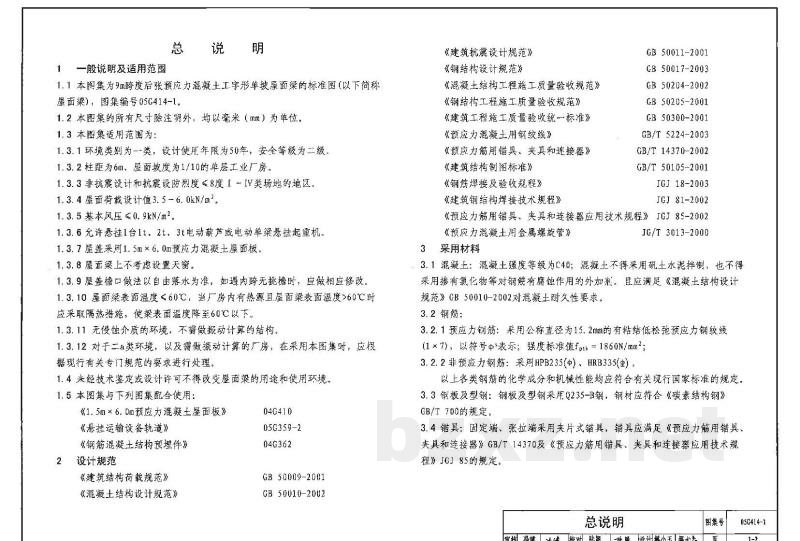

总说明 (1-2)
锚具示意图 (1-8)
屋面支撑布置示意图 (1-9)
屋面安装节点图 (1-11)
屋面梁与柱安装节点图 (1-12)
抗风柱、支撑与屋面梁安装节点图 (1-14)
屋面梁顶面预埋件布置图 (1-15)
模板图 (1-16)
梁端预埋抗震锚固钢筋 (1-17)
配筋图 (1-18)
钢筋网片大样 (1-19)
配筋节点大样及预埋件M-5详图 (1-21)
预埋件M-1～M-4详图 (1-22)
YWLD9-1、2钢材明细表 (1-23)
YWLD9-3钢材明细表 (1-24)
钢材汇总表及支撑CC-1详图 (1-25)
05G414-2 预应力混凝土工字形屋面梁(12m、单坡)
目录 (2-1)
总说明 (2-2)
锚具示意图 (2-8)
屋面支撑布置示意图 (2-9)
屋面安装节点图 (2-11)
屋面梁与柱安装节点图 (2-12)
抗风柱、支撑与屋面梁安装节点图 (2-14)
屋面梁顶面预埋件布置图 (2-15)
模板图 (2-16)
梁端预埋抗震锚固钢筋 (2-17)
配筋图 (2-18)
钢筋网片大样 (2-19)
配筋节点大样及预埋件M-5详图 (2-21)
预埋件M-1～M-4详图 (2-22)
YWLD12-1、2钢材明细表 (2-23)
YWLD12-3、4钢材明细表 (2-24)
钢材汇总表及支撑CC-1详图 (2-25)
05G414-3 预应力混凝土工字形屋面梁(12m、双坡)
目录 (3-1)
总说明 (3-2)
锚具示意图 (3-8)
屋面支撑布置示意图 (3-9)
屋面安装节点图 (3-11)
屋面梁与柱安装节点图 (3-12)
抗风柱、支撑与屋面梁安装节点图 (3-14)
钢支架详图 (3-15)
屋面梁顶面预埋件位置图 (3-16)
模板图 (3-17)
梁端预埋抗震锚固钢筋 (3-18)
配筋图 (3-19)
钢筋网片大样 (3-20)
钢筋网片大样及配筋节点大样 (3-21)
预埋件M-1～M-6详图 (3-22)
YWLS12-1、2钢材明细表 (3-23)
YWLS12-3钢材明细表 (3-24)
钢材汇总表及支撑CC-1详图 (3-25)
横向支撑SC-1及系杆GX-1 (3-26)
05G414-4 预应力混凝土工字形屋面梁(15m、双坡)
目录 (4-1)
总说明 (4-2)
锚具示意图 (4-8)
屋面支撑布置示意图 (4-9)
屋面安装节点图 (4-11)
屋面梁与柱安装节点图 (4-12)
抗风柱、支撑与屋面梁安装节点图 (4-14)
钢支架详图 (4-15)
屋面梁顶面预埋件位置图 (4-16)
模板图 (4-17)
梁端预埋抗震锚固钢筋 (4-18)
配筋图 (4-19)
钢筋网片大样 (4-20)
钢筋网片大样及配筋节点大样 (4-21)
预埋件M-1～M-7详图 (4-22)
YWLS15-1、2钢材明细表 (4-23)
YWLS15-3、4钢材明细表 (4-24)
钢材汇总表及支撑CC-1详图 (4-25)
横向支撑SC-1及系杆GX-1 (4-26)
05G414-5 预应力混凝土工字形屋面梁(18m、双坡)
目录 (5-1)
总说明 (5-2)
总说明与锚具示意图 (5-8)
屋面支撑布置示意图 (5-9)
屋面安装节点图 (5-11)
屋面梁与柱安装节点图 (5-12)
抗风柱连接与支撑安装节点图 (5-14)
支撑安装节点图 (5-15)
钢支架详图 (5-16)
屋面梁顶面预埋件位置图 (5-17)
模板图 (5-18)
梁端预埋抗震锚固钢筋 (5-19)
配筋图 (5-20)
钢筋网片大样 (5-21)
配筋节点大样 (5-23)
预埋件M-1～M-7详图 (5-24)
YWLS18-1、2钢材明细表 (5-25)
YWLS18-3、4钢材明细表 (5-26)
钢材汇总表 (5-27)
横向支撑SC-1～SC-6 (5-28)
横向支撑SC-1A～SC-6A (5-29)
竖向支撑CC-1及系杆GX-1 (5-30)
竖向支撑CC-1A (5-31)
