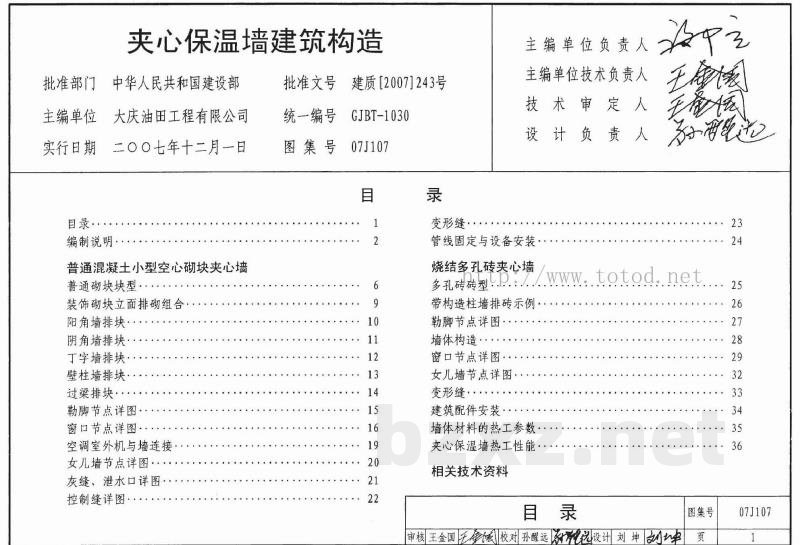

【07J107】 夹心保温墙建筑构造

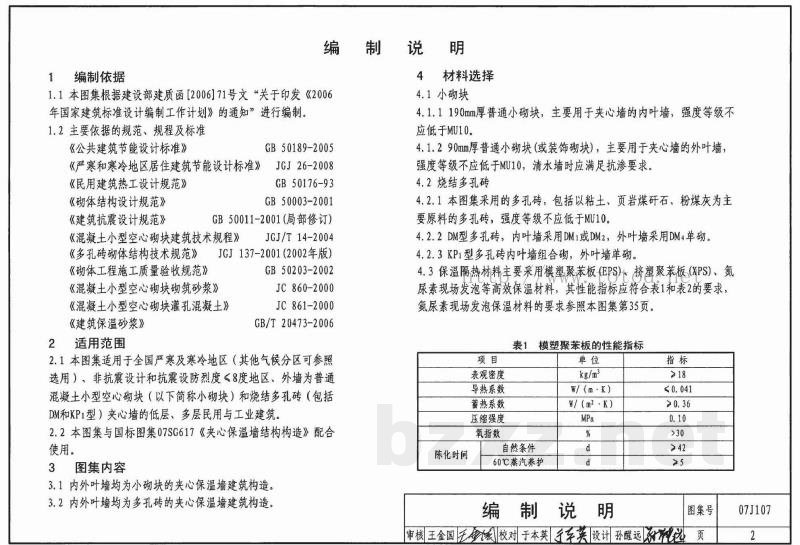

编 制 说 明

1  编制依据

1.1  本图集根据建设部建质函[2006]71号文“关于印发《2006年国家建筑标准设计编制工作计划》的通知”进行编制。

1.2  主要依据的规范、规程及标准

2  适用范围

2.1  本图集适用于全国严寒及寒冷地区（其他气候分区可参照选用）、非抗震设计和抗震设防烈度≤8度地区、外墙为普通混凝土小型空心砌块（以下简称小砌块）和烧结多孔砖（包括DM型和KP型）夹心墙的低层、多层民用与工业建筑。

2.2  本图集与国标图集07SG617《夹心保温墙结构构造》配合使用。

3  图集内容

3.1  内外叶墙均为小砌块的夹心保温墙建筑构造。

3.2  内外叶墙均为多孔砖的夹心保温墙建筑构造。

4  材料选择

4.1  小砌块

4.1.1  190mm厚普通小砌块，主要用于夹心墙的内叶墙，强度等级不应低于MU10。

4.1.2  90mm厚普通小砌块（或装饰砌块），主要用于夹心墙的外叶墙，强度等级不应低于MU10。清水墙体应满足抗渗要求。

4.2  烧结多孔砖

4.2.1  本图集采用的多孔砖，包括以粘土、页岩煤矸石、粉煤灰为主要原料的多孔砖。强度等级不应低于MU10。

4.2.2  DM型多孔砖，内叶墙采用DM₁或DM₂，外叶墙采用DM₄单砌。

4.2.3  KP型多孔砖内叶墙组合砌，外叶墙单砌。

4.3  保温隔热材料主要采用模塑聚苯板(EPS)、挤塑聚苯板(XPS)、聚氨酯现场发泡等高效保温材料。其性能指标应符合表1和表2的要求。聚氨酯现场发泡保温材料的要求参照本图集第35页。

表1  模塑聚苯板的性能指标

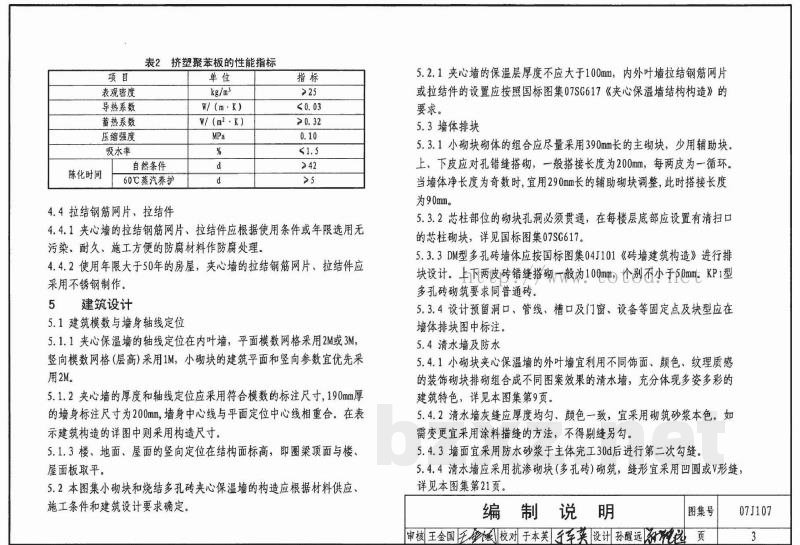

表2 挤塑聚苯板的性能指标

4.4 拉结钢筋网片、拉挂件

4.1 夹心墙的拉结钢筋网片、拉挂件应根据使用条件或年限选用无污染、耐久、施工方便的防腐材料作防腐处理。

4.2 使用年限大于50年的房屋，夹心墙的拉结钢筋网片、拉挂件应采用不锈钢制作。

5   建筑设计

5.1 建筑模数与墙身轴线定位

5.1.1 夹心保温墙的轴线定位在内叶墙，平面横轴网格采用2M或3M，竖向横轴网格（层高）采用1M。小砌块的建筑平面向参数宜优先采用2M。

5.1.2 夹心墙的厚度和轴线定位应采用符合模数的标注尺寸，190mm厚的墙身标注尺寸为200mm，墙身中心线与平面定位中心线相重合。在表示建筑构造的详图中则采用构造尺寸。

5.1.3 楼、地面、屋面的竖向定位在结构面标高，即圈梁顶面与楼板、屋面板取平。

5.2 本图集小砌块和烧结多孔砖夹心保温墙的构造应根据材料供应、施工条件和建筑设计要求确定。

5.2.1 夹心墙的保温层厚度不应大于100mm，内外叶墙拉结钢筋网片或拉挂件的位置应按照国标图集07SG617《夹心保温墙结构构造》的要求。

5.3   墙体排块

5.3.1 小砌块砌体的组合应尽量采用390mm长的主砌块，少用辅助块。上、下皮应对错缝搭砌，一般搭接长度为200mm，每两皮为一循环。当墙体净长度为奇数时，宜用290mm长的辅助砌块调整，此时搭接长度为90mm。

5.3.2 芯柱部位的砌块孔洞必须贯通，在每楼层底部应设置清扫口的芯柱砌块。详见国标图集07SG617。

5.3.3 DM型多孔砖墙体应按国标图集04J101《砖墙建筑构造》进行排块设计，上下两皮砖错缝搭砌一般为1/4砖长（≥60mm），KP1型多孔砖砌体要求同普通砖。

5.3.4 设计预留洞口、管线、槽口及门窗、设备等固定点及铁件应在墙体排块图中标注。

5.4   清水墙及防水

5.4.1 小砌块夹心保温墙的外叶墙宜利用不同饰面、颜色、纹理质感的装饰砌块排砌组合成不同图案效果的清水墙，充分体现多姿多彩的建筑特色。详见本图集第9页。

5.4.2 清水墙灰缝应厚度均匀、颜色一致，宜采用砌块砂浆本色。如需变更宜采用涂料描缝的方法，不得剔缝勾句。

5.4.3 墙面宜采用防水砂浆于主体完工30d后进行二次勾缝。

5.4.4 清水墙应优先选用抗渗砌块（多孔砖）砌筑。缝形宜采用凹圆或V形缝，详见本图集第21页。
