本图集修编代替03J122《外墙内保温建筑构造》，其适用于夏热冬冷地区、夏热冬暖地区的外墙内保温工程，也适用于严寒和寒冷地区采用外墙内外复合保温的民用建筑和工业建筑，以及既有建筑节能改造的保温工程。 图集内容包括五种外墙内保温系统： 1.复合板内保温系统 2.保温板内保温系统 3.保温砂浆内保温系统 4.喷涂硬泡聚氨酯内保温系统 5.玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨内保温系统。 图集主要包括：说明、选用表、性能表、立面示意图、构造节点详图及附录等内容。 本图集具有以下几方面特点： 1. 根据新制定的《外墙内保温工程技术规程》（报批稿）对原图集进行修编，内容符合新规程要求。 2. 补充和调整了部分构造做法，取消了原图集中钢丝网架聚苯板内保温等做法，增加了无机保温板、保温砂浆等新构造、新材料，使墙体的防火、保温、隔声等性能得到进一步的提高。 3. 图集内容充实、条理清楚、选用方便，能够满足设计和施工的需要。
标准内容
|

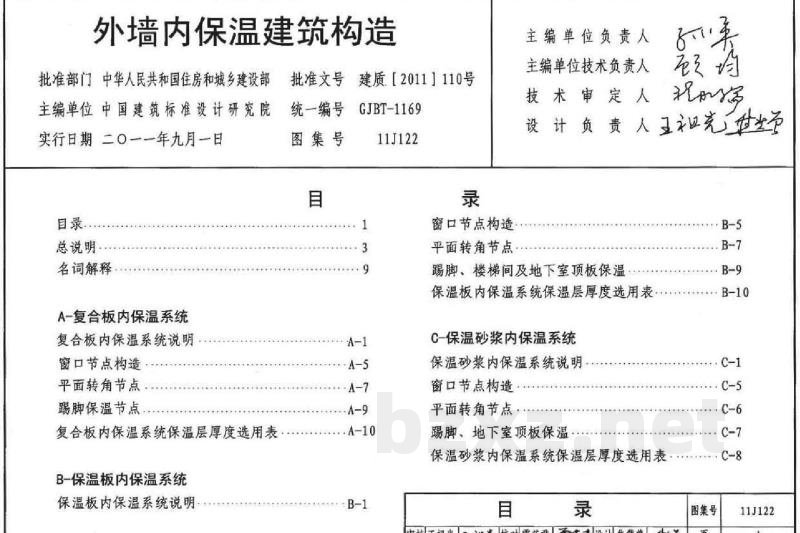

批准部门 中华人民共和国住房和城乡建设部 批准文号 建质[2011] 110号 主编单位 中国建筑标准设计研究院 统一编号 GJBT-1169 实行日期 二〇一一年九月一日 图集号 11J122 |
|||
| 主编单位负责人 | (签名) | 技术审定人 | (签名) |
| 主编单位技术负责人 | (签名) | 设计负责人 | (签名) |
|
目录.............................. 1 A-复合板内保温系统
B-保温板内保温系统
|
C-保温砂浆内保温系统
|
|
| 目 录 | 图集号 | 11J122 | |
|---|---|---|---|
| 审核 | (签名) | 页 1 | |
| 校对 | (签名) | ||
| 设计 | (签名) | ||
图集图片预览
图集目录列表
11J122：外墙内保温建筑构造
目录
总说明
名词解释
A－复合板内保温系统
复合板内保温系统说明 （A-1）
窗口节点构造 （A-5）
平面转角节点 （A-7）
踢脚保温节点 （A-9）
复合板内保温系统保温层厚度选用表 （A-10）
B－保温板内保温系统
保温板内保温系统说明 （B-1）
窗口节点构造 （B-5）
平面转角节点 （B-7）
踢脚、楼梯间及地下室顶板保温 （B-9）
保温板内保温系统保温层厚度选用表 （B-10）
C－保温砂浆内保温系统
保温砂浆内保温系统说明 （C-1）
窗口节点构造 （C-5）
平面转角节点 （C-6）
踢脚、地下室顶板保温 （C-7）
保温砂浆内保温系统保温层厚度选用表 （C-8）

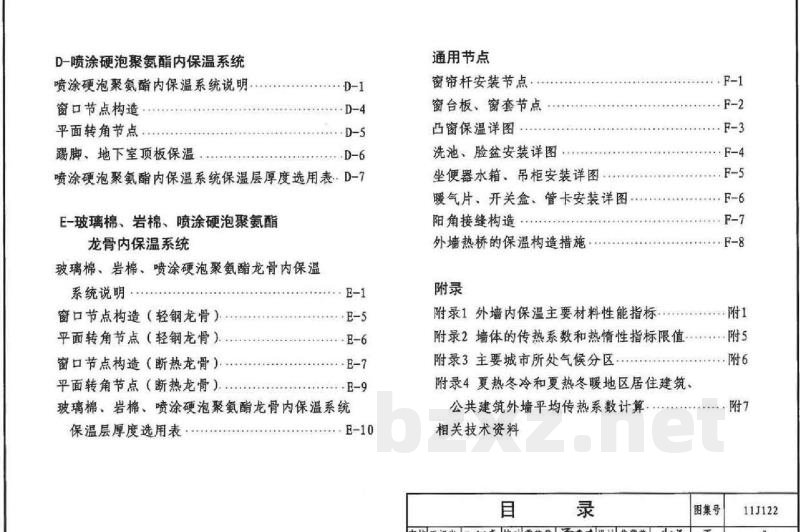

D－喷涂硬泡聚氨酯内保温系统
喷涂硬泡聚氨酯内保温系统说明 （D-1）
窗口节点构造 （D-4）
平面转角节点 （D-5）
踢脚、地下室顶板保温 （D-6）
喷涂硬泡聚氨酯内保温系统保温层厚度选用表 （D-7）
E－玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨内保温系统
玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨内保温系统说明 （E-1）
窗口节点构造（轻钢龙骨） （E-5）
平面转角节点（轻钢龙骨） （E-6）
窗口节点构造（断热龙骨） （E-7）
平面转角节点（断热龙骨） （E-9）
玻璃棉、岩棉、喷涂硬泡聚氨酯龙骨内保温系统保温层厚度选用表 （E-10）
通用节点
窗帘杆安装节点 （F-1）
窗台板、窗套节点 （F-2）
凸窗保温详图 （F-3）
洗池、脸盆安装详图 （F-4）
坐便器水箱、吊柜安装详图 （F-5）
暖气片、开关盒、管卡安装详图 （F-6）
阳角接缝构造 （F-7）
外墙热桥的保温构造措施 （F-8）
附录
附录1 外墙内保温主要材料性能指标 （附1）
附录2 墙体的传热系数和热惰性指标限值 （附5）
附录3 主要城市所处气候分区 （附6）
附录4 夏热冬冷和夏热冬暖地区居住建筑、公共建筑外墙平均传热系数计算 （附7）
