【07J103-8】 双层幕墙

本图集适用于新建、扩建和改建的民用建筑，供建筑设计、幕墙设计、制作、安装和质量检查人员参考和选用。本图集按气流组织形式和构造特点对双层幕墙进行分类，给出了各种形式双层幕墙的特点、适用范围、设计原则和技术要求。图集内容包括内循环式、外循环式、开放式双层幕墙索引及相关构造节点以及工程实例，其中外循环式系统包括箱体式、廊道式、通道式和整体式。本图集便于使用者全面了解双层幕墙，正确掌握和运用双层幕墙技术。

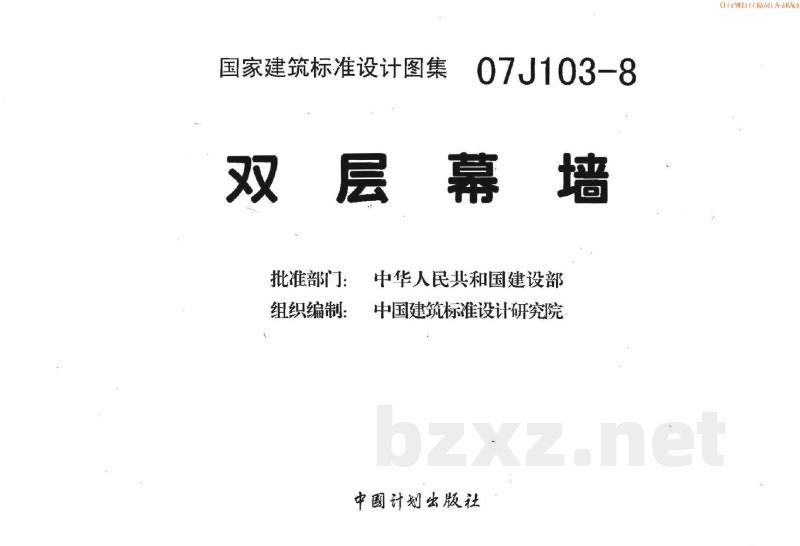

国家建筑标准设计图集 07J103-8 双层幕墙

批准部门：中华人民共和国建设部
组织编制：中国建筑标准设计研究院
出版单位：中国计划出版社

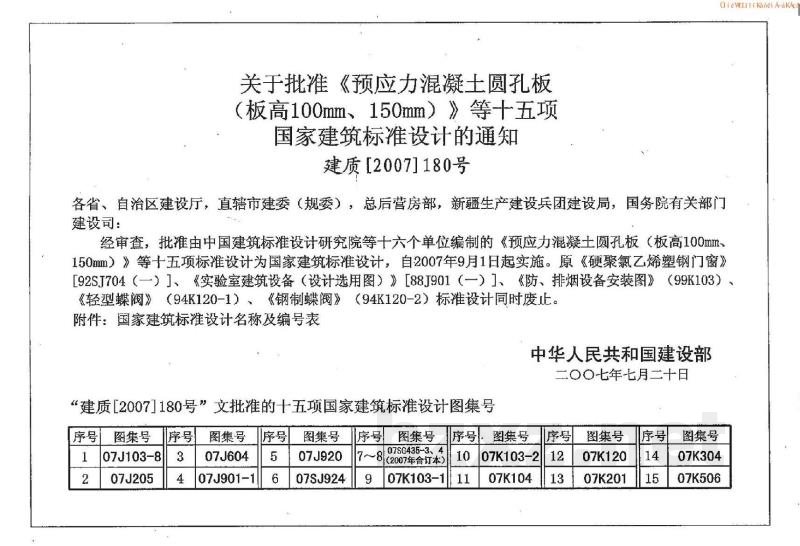

【建质[2007]180号】关于批准《预应力混凝土圆孔板（板高100mm、150mm）》等十五项国家建筑标准设计的通知

中华人民共和国建设部：
经审查，批准由中国建筑标准设计研究院等十六个单位编制的《预应力混凝土圆孔板（板高100mm、150mm）》等十五项标准设计为国家建筑标准设计，自2007年9月1日起实施。原《硬聚氯乙烯塑钢门窗》[92S.T704（一）]、《实验室建筑设备（设计选用图）》[88J901（一）]、《防、排烟设备安装图》（99K103）、《轻型蝶阀》（94K120-1）、《钢制蝶阀》（94K120-2）标准设计同时废止。
附件：国家建筑标准设计名称及编号表
中华人民共和国建设部
2007年7月20日

---

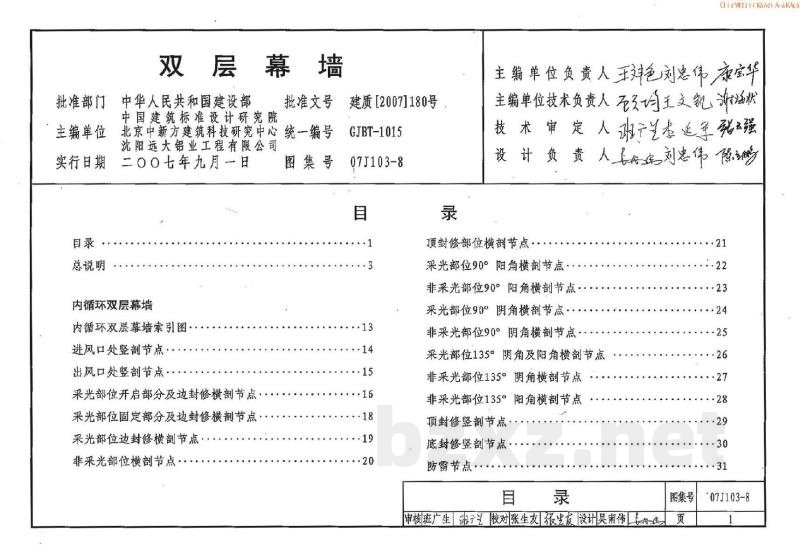

【目录】

一、 总说明
二、 内循环双层幕墙
- 内循环双层幕墙索引图
- 节点设计：进风口处竖剖节点、出风口处竖剖节点、采光部位开启部分及边封修横剖节点、采光部位固定部分及边封修横剖节点、采光部位边封修横剖节点、非采光部位横剖节点、顶封修部位横剖节点、采光部位90°阳角横剖节点、非采光部位90°阳角横剖节点、采光部位90°阴角横剖节点、非采光部位90°阴角横剖节点、采光部位135°阴角及阳角横剖节点、非采光部位135°阴角横剖节点、非采光部位135°阳角横剖节点、顶封修竖剖节点、底封修竖剖节点、防雷节点

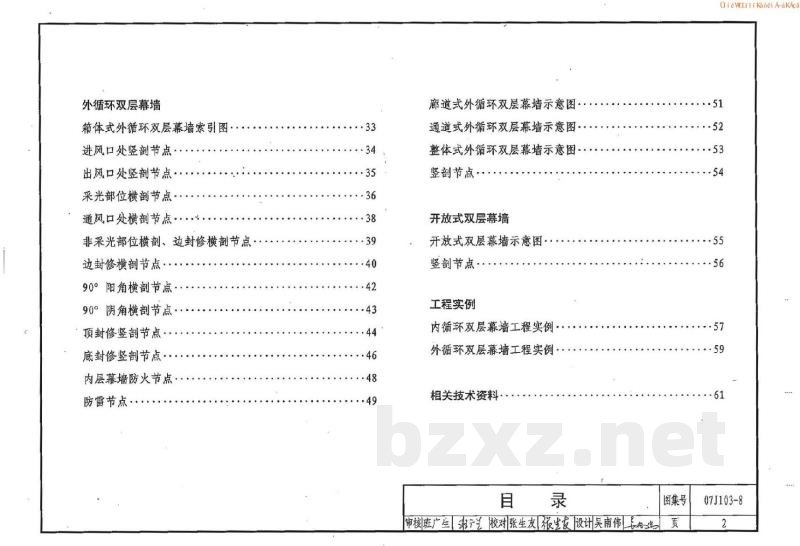

三、 外循环双层幕墙
- 箱体式外循环幕墙索引图
- 节点设计：进风口处竖剖节点、出风口处竖剖节点、采光部位横剖节点、通风口处横剖节点、非采光部位横剖节点、边封修横剖节点、90°阳角横剖节点、90°阴角横剖节点、顶封修竖剖节点、底封修竖剖节点
- 廊道式/通道式/整体式外循环幕墙示意图
- 内层幕墙防火节点、防雷节点
四、 开放式双层幕墙
- 开放式双层幕墙示意图
- 竖剖节点
五、 工程实例
- 内循环双层幕墙工程实例
- 外循环双层幕墙工程实例
六、 相关技术资料

---

【总说明】

2 编制依据
2.1 本图集是根据建设部建质[2006]71号文，关于印发《2006年国家建筑标准设计编制工作计划》的要求进行编制。

3 适用范围
3.1 本图集适用于非抗震设防和抗震设防烈度为6~8度地区、正常使用环境下的新建、扩建和改建的民用建筑双层幕墙。
3.2 本图集供建筑设计、幕墙设计及制作、安装和质量检查人员参考选用。

4 设计依据
《房屋建筑制图统一标准》、《建筑制图标准》、《民用建筑设计通则》、《公共建筑节能设计标准》（GB/T50001-2001）、《公共建筑节能设计标准》（GB/T50104-2001）、GB50352-2005、《民用建筑节能设计标准》、《夏热冬冷地区居住建筑节能设计标准》、《夏热冬暖地区居住建筑节能设计标准》、《民用建筑热工设计规范》、《建筑外窗保温性能分级及检测方法》（JGJ134-2001）、《建筑外窗空气声隔声性能分级及检测方法》（GB/T8485-2002）、《建筑设计防火规范》（GB50016-2006）、《高层民用建筑设计防火规范》（GB50045-95）、《建筑物防雷设计规范》、《建筑抗震设计规范》、《建筑采光设计标准》（GB50057-94）、《建筑外窗采光性能分级及检测方法》（GB/T11976-2002）、《玻璃幕墙工程技术规范》、《建筑玻璃应用技术规程》、《建筑用安全玻璃第2部分：钢化玻璃》（GB9962-1999）、《幕墙用钢化半钢化玻璃》、《铝合金建筑型材》、《铝合金隔热型材》、《建筑用硅酮结构密封胶》、《幕墙玻璃接缝用密封胶》、《点支式玻璃幕墙支承装置》等。

5 编制内容
5.1 内循环双层幕墙索引及相关节点
5.2 外循环双层幕墙索引及相关节点（包括整体式、廊道式、通道式和箱体式）
5.3 开放式双层幕墙索引及相关节点
5.4 内循环、外循环双层幕墙工程实例

6 双层幕墙分类及特征
双层幕墙是双层结构的新型幕墙，外层幕墙通常采用点支式玻璃幕墙、明框玻璃幕墙或隐框玻璃幕墙，内层幕墙通常采用明框玻璃幕墙、隐框玻璃幕墙或铝合金门窗。双层幕墙通常可分为内循环、外循环和开放式双层幕墙。

作为一种新型的建筑幕墙系统，双层幕墙具有环境舒适、通风换气、保温隔热和隔声效果明显的特点。其优势包括：
1) 夏天夜晚可开窗散热，有效减少空调使用；
2) 恶劣天气情况下仍可开窗换气；
3) 遮阳百叶置于两层幕墙中间层，能有效防止日晒，创造多样的立面效果；
4) 阳光通过双层幕墙可避免直射，无炫光，室内阳光柔和；
5) 双层玻璃幕墙及中间空气层有效阻隔室外噪声。

5.1 内循环双层幕墙
外层幕墙封闭，内层幕墙与室内通过进气口和出气口连通，使得双层幕墙通道内的空气可与室内空气进行循环。外层幕墙采用断热型材，玻璃通常采用中空玻璃或Low-E中空玻璃，内层幕墙玻璃通常采用单片玻璃，空气腔宽度通常为150~300mm之间。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

07J103-8：双层幕墙
目录
总说明
内循环双层幕墙
内循环双层幕墙索引图
进风口处竖剖节点
出风口处竖剖节点
采光部位开启部分及边封修横剖节点
采光部位固定部分及边封修横剖节点
采光部位边封修横剖节点
非采光部位横剖节点
顶封修部位横剖节点
采光部位90°阳角横剖节点
非采光部位90°阳角横剖节点
采光部位90°阴角横剖节点
非采光部位90°阴角横剖节点
采光部位135°阴角及阳角横剖节点
非采光部位135°阴角横剖节点
非采光部位135°阳角横剖节点
顶封修竖剖节点
底封修竖剖节点
防雷节点
外循环双层幕墙
箱体式外循环双层幕墙索引图
进风口处竖剖节点
出风口处竖剖节点
采光部位横剖节点
通风口处横剖节点
非采光部位横剖、边封修横剖节点
边封修横剖节点
90°阳角横剖节点
90°阴角横剖节点
顶封修竖剖节点
底封修竖剖节点
内层幕墙防火节点
防雷节点
廊道式外循环双层幕墙示意图
通道式外循环双层幕墙示意图
整体式外循环双层幕墙示意图
竖剖节点
开放式双层幕墙
开放式双层幕墙示意图
竖剖节点
工程实例
内循环双层幕墙工程实例
外循环双层幕墙工程实例
相关技术资料
