【18GL501】 综合管廊燃气管道敷设与安装

本图集为城市综合管廊标准设计专项系列图集之一。依据《城市综合管廊工程技术规范》GB 50838及《城镇燃气设计规范》GB50838及相关技术规范编制。图集适用于天然气管道在现浇混凝土综合管廊内敷设与安装。天然气管道设计压力P≤1.6MPa，公称直径范围150mm≤DN≤600mm，管道安装与运行最大温差为60℃。主要编制内容有天然气舱室的推荐位置；管道断面布置；天然气引出管廊布置；阀门、补偿器的安装；支管穿越道路安装；管道的支座、防腐；放散管的安装；直埋阀安装及穿廊壁套管等细节。可作为天然气管道综合管廊内敷设指导，并可为综合管廊天然气管道工程设计、施工提供选用。

18GL501

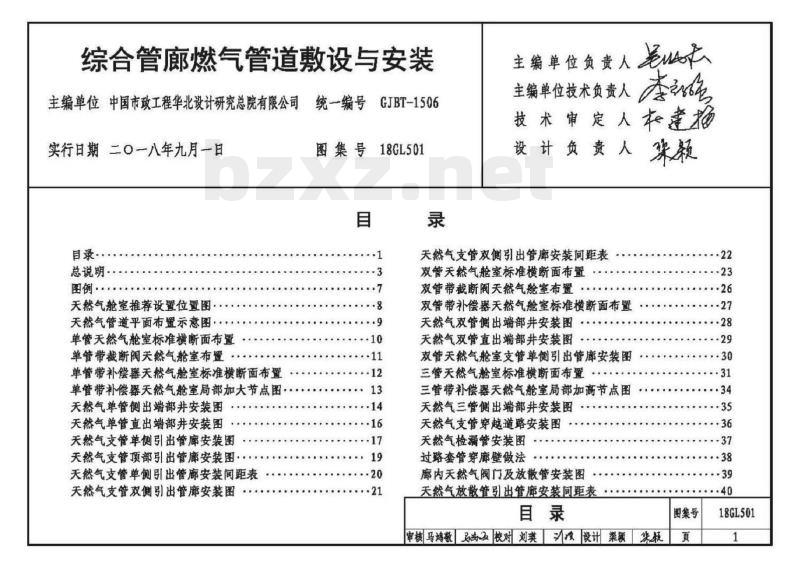

目录
总说明
图例
天然气舱室推荐设置位置图
天然气管道平面布置示意图
单管天然气舱室标准横断面布置
单管带截断阀天然气舱室布置
单管带补偿器天然气舱室标准横断面布置
单管带补偿器天然气舱室局部加大节点图
天然气单管侧出端部井安装图
天然气单管直出端部井安装图
天然气支管单侧引出管廊安装图
天然气支管顶部引出管廊安装图
天然气支管单侧引出管廊安装间距表
天然气支管双侧引出管廊安装图
天然气支管双侧引出管廊安装间距表
双管天然气舱室标准横断面布置
双管带截断阀天然气舱室布置
双管带补偿器天然气舱室标准横断面布置
天然气双管侧出端部井安装图
天然气双管直出端部井安装图
双管天然气舱室支管单侧引出管廊安装图
三管天然气舱室标准横断面布置
三管带补偿器天然气舱室局部加高节点图
天然气三管侧出端部井安装图
天然气支管穿越道路安装图
天然气检漏管安装图
过路套管穿廊壁做法
廊内天然气阀门及放散管安装图
天然气放散管引出管廊安装间距表
截断阀廊外设置管道安装图
天然气管道固定点最大间距及轴向推力列表
廊内天然气管道补偿做法(方形补偿，单管)
廊内天然气管道补偿做法(方形补偿，双管上下布置)
丁字钢滑动支座
曲面槽滑动支座
导向支座(D219-D323.9)
导向支座(D406.4-D610)
单面挡板式固定支座[推力≤49kN(5t)］
单面挡板式固定支座[推力≤98kN(10t)］
双面挡板式固定支座[推力≤196kN(20t)］
直埋阀工艺安装图
I类铸铁护罩装配图
I类铸铁罩筒加工图
I类铸铁罩盖穿钉加工图
I类铸铁护罩基座详图
Ⅱ类铸铁护罩装配图
Ⅱ类铸铁罩筒加工图
Ⅱ类铸铁罩盖穿钉加工图
Ⅱ类铸铁护罩基座详图
刚性防水套管
