【09SG117-1】 单层工业厂房设计示例（一）

国家建筑标准设计图集
O9SG117-1
国家建筑标准设
单层工业厂房设计示例（一）
国家建筑标雅设计
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
使用正版愿集
注册积分
年络回报
免费网络课程
02030237
中国建筑标准设计研究院

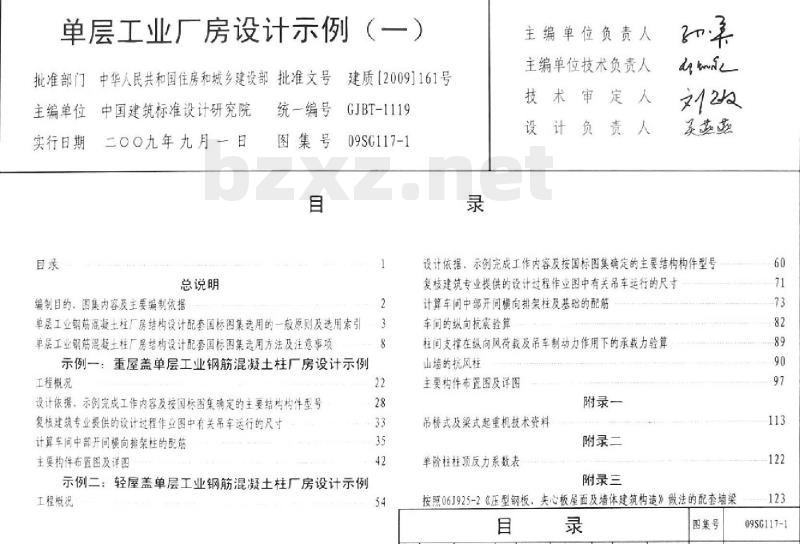

单层工业厂房设计示例（一）
批准部门中华人民共和国住房和城乡建设部批准文号主编单位中国建筑标准设计研究院实行日期
二00九年九月一日
总说明
编制目的，图集内容及主要编制依据统一编号
图集号
建质【2009】161号
GJBT-1119
09SG117-1
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
设计依据，示例完成工作内容及按国标图集确定的主要结构构件型号复核建筑专业提供的设计过程作业图中有关吊车运行的尺寸2
单层工业钢筋混惠士柱厂房结均设计配套国标图集选用的一扇原则及选用索引单层工业钢筋混最土柱厂房结均设计配套国标图集选用方法及注意事项示例一：重屋盖单层工业钢筋混凝土柱厂房设计示例工程概况
设计依据，示例完成工作内容及按国标图集确定的主要结构构件型号复核建筑专业提供的设计过程作业图中有关吊车运行的尺寸计算车间中部开间横向排架柱的配筋主要构件布置图及详图
示例二：轻屋盖单层工业钢筋混凝土柱厂房设计示例工程概况
计算车问中部开间横向排架柱及基础的配筋车间的纵向抗震验算
柱间支撑在纵向风荷载及吊车制动力作用下的承载力验算山墙的抗风柱
主要构件布置图及详图
附录—
吊桥式及染式起重机技术资料
附录二
单阶柱柱项反力系数表
附录三
按照06J925-2《压型钢板，夹心板屋面及墙体建筑构造》傲法的配套墙架目
审球健就康校对沙志国 沙光问 设计吴慈燕题图集号
09SG117-1

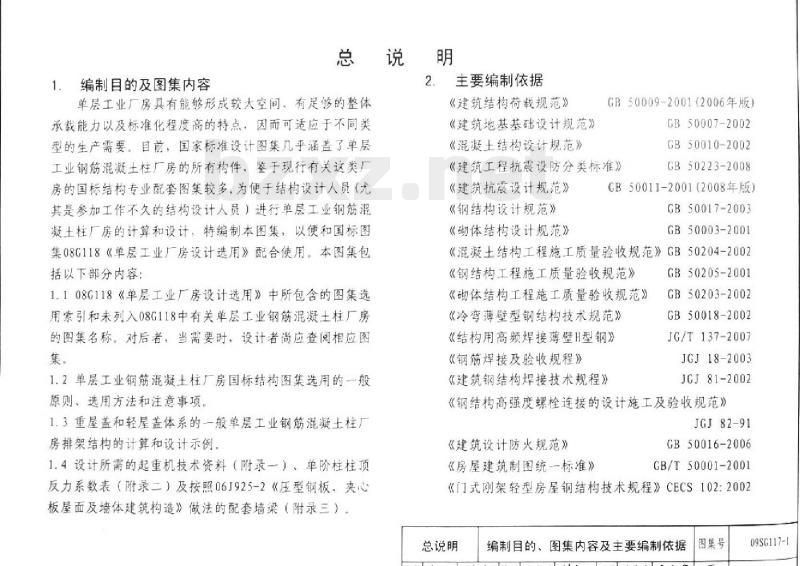

1.编制目的及图集内容
总说明
2.主要编制依据
单层工业厂房具有能够形成较大空间，有足够的整体承载能力以及标准化程度高的特点，因而可适应于不同类型的生产需要。目前，国家标准设计图集几乎涵善了单层工业钢筋混凝土柱厂房的所有构件，鉴于现行有关这类厂房的国标结构专业配套图集较多：为便于结构设计人员（光其是参加工作不久的结构设计人员）进行单层工业钢筋混凝土柱厂房的计算和设计，特编制本图集，以便和国标图集08G118《单层工业厂房设计选用》配合使用。本图集包括以下部分内容：
1.108G118《单层工业厂房设计选用》中所包含的图集选用索引和未列入08G118中有关单层工业钢筋混装土柱厂房的图集名称，对后者，当需要时，设计者尚应查阅相应图集。
1.2单层工业钢筋混凝土柱厂房国标结构图集选用的一般原则，选用方法和注意事项。
1.3重屋盖和轻屋盖体系的一般单层工业钢筋混凝土柱厂房排架结构的计算和设计示例。1.4设计所需的起重机技术资料（附录一），单阶柱柱顶反力系数表（附录二）及按照06J925-2《压型钢板、夹心板屋面及墙体建筑构造》做法的配套墙梁（附录三）《建筑结构荷载规范》
《建筑地基基础设计规范》
《混凝土结构设计规范》
GB50009-2001（2006年版）
GB50007-2002
GB50010-2002
《建筑工程抗震设防分类标准》《建筑抗震设计规范》
《钢结构设计规范》
《砌体结构设计规范》
GB50223-2008
CB50011-2001（2008年版）
GB S0017-2003
GB 50003-2001
《混凝土结构工程施工质量验收规范》GB50204-2002《钢结构工程施工质量验收规范》《瑚体结构工程施工质量验收规范》《冷弯薄壁型钢结构技术规范》《结构用高频焊接尊壁H型钢》
《钢筋焊接及验收规程》
《建筑钢结构焊接技术规程》
GB 50205-2001
GB50203-2002
GB50018-2002
JG/T 137-2007
JGJ18-2003
JGJ 81-2002
《钢结构高强度螺栓连接的设计施工及验收规范》JGJ 82-91
《建筑设计防火规范》
《房屋建筑制图统一标准》
GB S0016-2006
GB/T50001-2001
《门式刚架轻型房屋钢结构技术规程》CECS102:2002总说明
编制目的、图集内容及主要编制依据审核味健老建校对沙志国沙达设计吴燕燕及壶惠图集号
09SG117-1
《建筑结构制图标准》
《厂房建筑模数协调标准》
GB/T50105-2001
GBJ6-86

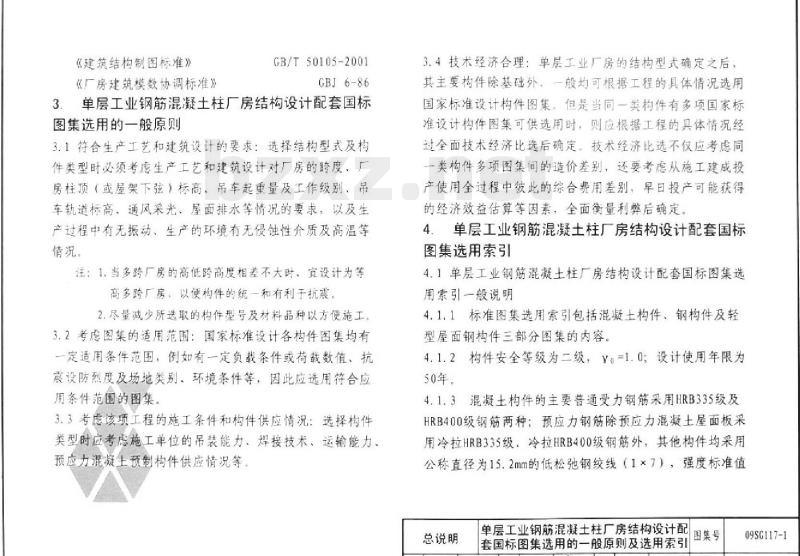

3.单层工业钢筋混铺土柱厂房结构设计配套国标图集选用的一般原则
3.1符合生产工艺和建筑设计的要求：选择结构型式及构件类型时必须考虑生产工艺和理筑设计对厂房的跨度，厂房柱顶（或屋架下弦）标高，吊车起重量及工作级别，吊车轨道标高，通风采光：屋面排水等情况的要求，以及生产过程中有无振动，生产的环境有无侵蚀性介质及高温等情况。
注：1，当多跨厂房的高低跨高度相差不大时，宣设计为等高多跨厂房，以使构件的统一和有利于抗震。2.尽量减少所选取的构件型号及材料品种以方便施工3.2考虑图集的适用范围：国家标准设计各构件图集均有一定适用条件范围，例如有一定负载条件或荷载数值，抗震设防烈度及场地类别，环境条件等，因此应选用符合应用条件范围的图集。
3.3考虑该项工程的施工条件和构件供应情况：选择构件类型时应考虑施工单位的吊装能力、焊接技术，运输能力、预应力混疑生预制构件供应情况等。3.4技术经济合理：单层工业厂房的结构型式确定之后，其主要构件除基础外，一般均可根据工程的具体情况选用国家标准设计构件图集：但是当同一类构件有多项国家标准设计构件图集可供选用时，则应根据工程的具体情况经过全面技术经济比选后确定。技术经济比选不仅应考虑同一类构件多项图集间的造价差别，还要考虑从施工建成投产使用全过程中彼此的综合费用差别，早日投产可能获得的经济效益估算等因素，全面衡量利弊后确定。4．单层工业钢筋混土柱厂房结构设计配套国标图集选用索引
4.1单层工业钢筋混凝土柱厂房结构设计配套国标图集选用索引一般说明
4.1.1标准图集选用索引包括混爆土构件，钢构件及轻型屋面钢构件三部分图集的内容。4.1.2构件安全等级为二级，Y0=1.0；设计使用年限为50年。
4.1.3混凝土构件的主要普通受力钢筋采用HRB335级及HRB400级钢筋两种：预应力钢筋除预应力混凝土屋面板采用冷拉HRB335级，冷拉HRB400级钢筋外，其他构件均采用公称直径为15.2mm的低松弛钢绞线（1×7），强度标准值总说明
单层工业钢筋混凝土柱厂房结构设计配套国标图集选用的一般原则及选用索引图集号
审核陈健起建校对沙志国沙设计吴燕燕玉画页
09SG117-1

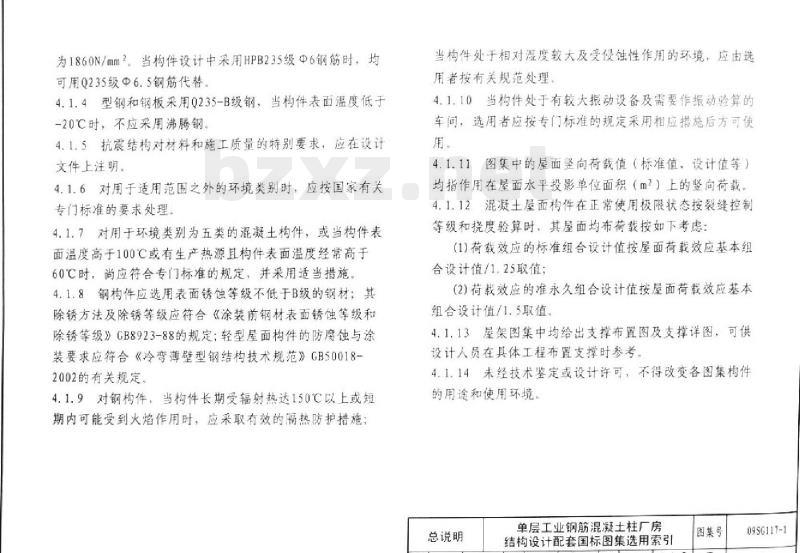

为1860N/mm2。当构件设计中采用HPB235级中6钢筋时，均可用0235级中6.5钢筋代替，
4.1.4型钢和钢板采用0235-B级钢，当构件表面温度低于-20℃时，不应采用沸腾钢
4.1.5抗震结构对材料和施工质量的特别要求，应在设计文件上注明。
4.1.6对用于适用范围之外的环境类别时，应按国家有关专门标准的要求处理。
4.1.7对用于环境类别为五类的混凝土构件，或当构件表面温度高于100℃或有生产热源且构件表面温度经常高于60C时，尚应符合专门标准的规定，并采用适当措施4.1.8钢构件应选用表面锈蚀等级不低于B级的钢材：其除锈方法及除锈等级应符合《涂装前钢材表面锈蚀等级和除锈等级》CB8923-88的规定：轻型屋面构件的防蚀与涂装要求应符合《冷弯薄壁型钢结构技术规范》GB50018-2002的有关规定。
4.1.9对钢构件，当构件长期受辐射热达150C以上或短期内可能受到火焰作用时，应采取有效的悔热防护措施：当构件处干相对湿度较大及受侵蚀性作用的环境，应由选用者按有关规范处理
4.1.10当构件处于有较大振动设备及需要作振动验算的车问，选用者应按专门标准的规定采用相应措施后方可使用。
4.1.11图集中的屋面坚向荷载值（标准值，设计值等）均指作用在屋面水平投影单位面积（m）上的竖向荷载。4.1.12混凝土屋面构件在正常使用极限状态按裂缝控制等级和挠度验算时，其屋面均布荷载按如小考虑：（1）荷载效应的标准组合设计值按屋面荷载效应基本组合设计值/1.25取值：
（2）荷载效应的准永久组合设计值按屋面荷载效应基本组合设计值/1.5取值
4.1.13屋架图集中均给出支撑布置图及支撑详图，可供设计人员在具体工程布置支撑时参考。4.1.14未经技术鉴定或设计许可，不得改变各图集构件的用途和使用环境。
总说明
单层工业钢筋混凝土柱厂房
结构设计配套国标图集选用索引审核陈健起事校对沙志国沙回设计吴燕蒸英图集号
09SG117-1
4.2图集选用索引表
4.2.108C118《单层工业厂房设计选用》中包含的国标图集选用索引表(1）混凝土构件选用索引表（表4.2.1-1）。表4.2.1-1
图集号
04G410-1
04G410-2
04G353-1
04G353-2
04G353-3
04G353-4
04G353-5
04G353-6
05G414-1
05G414-2
05G414-3
图集名称
1.5m×6.0m预应力混减土屋面板（预应力混凝土部分）
1.5m×6.0m预应力混凝土屋面板（钢筋混凝土部分）
钢筋混凝土屋面梁（6m单坡）
钢筋混疑土屋面梁（9m单坡）
钢筋混土屋面架（12m单坡）
钢筋混凝土屋面梁（9m双坡）
钢筋混凝土屋面梁（12m双坡）
钢筋混凝土屋面梁（15m双坡）
预应力混士工字形屋面梁（9m单坡）预应力混凝土工字形屋面梁（12m单坡）预应力滑凝土工字形屋面梁（12m双坡）混凝土构件选用索引表
图集号
05G414-4
05G414-5
04G314
04G415-1
04G323-1
04G323-2
04G426
04G325
04C337
05G335
04G320
04G321
总说明
审核际健建
图集名称
预应力混凝土工字形屋面梁（15m双坡预应力混凝土工字形屋面梁（18m双坡）钢筋混凝土折线形屋架
预应力混凝土折线形屋架
钢筋混凝土吊车梁（工作级别A6）钢筋混凝十吊车梁（工作级别A4、45）6m后张法预应力混凝土吊车梁
吊车轨道联结及车挡（适用于混凝土结构吊车梁走道板
单层工业厂房钢筋混凝土柱
钢筋混凝土基础梁
钢筋混凝土连系梁
单层工业钢筋混凝土柱厂房
结构设计配套国标图集选用索引校对沙志国大的设计吴燕燕 基更图集号
09SG117-1
（2）钢构件选用索引表（表4.2.1-2）表42.1-2铺
钢构件选用索引表
图集号
05G512
05G511
05G513
03G520-1
03G520-2
05G525
05G336
钢天窗架
梯形钢屋架
钢托架
图集名称
钢吊车梁（中轻级工作制0235钢）钢吊车梁（中轻级工作制0345钢）吊车轨道联结及车挡（适用干钢吊车架）柱间支撑
（3）轻型屋面钢屋盖及墙梁构件选用素引表（表4.2.1-3)。
表4.2.1-3
轻型屋面钢屋盖及墙梁构件选用索引表序号
总说明
图集号
05SG521-1
05SG521-2
05SG521-3
05SG521-4
05G516
05G515
06SG515-1
06SG515-2
05G517
06SC517-1
06SG517-2
图集名称
钢榜条钢墙梁（冷弯薄壁卷边槽钢棕条）钢擦条钢墙梁（冷弯薄壁斜卷Z型钢擦条钢擦条钢墙粱（高频焊接薄壁H型钢榜条钢槟条钢墙梁（冷弯薄壁卷边槽钢高频焊接薄壁日型钢墙梁）
轻型屋面钢天窗架
轻型屋面梯形钢屋架
轻型屋面梯形钢屋架（圆钢管、方钢管）轻型屋面梯形钢屋架（剖分T型钢）轻型屋面三角形钢屋架
轻型屋面三角形钢屋架（圆钢管、方钢管）轻型屋面三角形钢屋架（剖分T型钢）单层工业钢筋混凝土柱厂房
结构设计配套国标图集选用索引审核 陈健鱼校对沙志国 以意口设吴热燕美基惠图集号
09SG117-1
4.2.2尚未列入08C118《单层工业厂房设计选用》中的有关单层工业钢筋混凝土柱厂房国家建筑标准设计图集选用索引表（表4.2.2）
表4.2.2未列入08G118《单层工业厂房设计选用》中的国家建筑标准设计图集选用索引表品
图集号
08SG510-1
05SG514-1
05SG514-2
05SG514-3
05SG514-4
图集名称
轻型屋面平行弦钢屋架（圆钢管，方钢管12m实腹式钢吊车梁轻级工作制
(A1 -A3)0235钢
12m实腹式钢吊车梁中级工作制
(A4-A5)Q235钢
12m实腹式钢吊车染中级工作制
(A4-A5)0345钢
12m实腹式钢吊车梁重级工作制
(A6A7)0345钢
08SG520-3
钢吊车梁（H型钢，工作级别A1~A5）05G359-1
悬挂运输设备轨道（适用于钢筋混凝土和预应力混凝土折线形屋架）
图集号
05G359-2
05G359-4
06CC08
04G329-8
03G322-1
03G322-2
03G322-3
04G322-4
08SJ110-2
08SG333
046362
总说明
图集名称
悬挂运输设备轨道（适用于钢筋混凝土和预应力混凝土屋面梁）
悬挂运输设备轨道（适用于梯形钢屋架）悬挂运输设备轨道设计计算
建筑物抗震构造详图
钢筋混凝土过梁
预制混凝土外墙板连接构造
钢筋混凝土结构预埋件
单层工业钢筋混凝土柱厂房
结构设计配套国标图集选用索引审核陈健建校对沙志国沙龙回设计吴燕热美基返图集号
09SG117-1
5.单层工业钢筋混凝土柱厂房结构设计配套国标图集选用方法及注意事项
5.1单层厂房结构选型。单层厂房的结构型式可分为排架结构和刚架结构两大类：
5.1.1排架结构型式是指排架柱上部与屋架或屋面梁铰接，排架柱下部与基础刚接的结构型式，排架柱可为钢筋混据土柱或钢柱，排架结构是目前单层厂房的基本结构形式，国标配套图集跨度为6~36m，净空高度≤20m，吊车吨位可达125t，其构造简单，施工方便。5.1.2刚架结构型式的特点是梁柱合一，连接成一个构件，柱下部与基础铰接或刚接：顶节点可为铰接或刷接。目前常用的刚架结构是轻型房屋钢结构门式刚架。国标配套图集跨度为12~30m人字形，檐口高度≤12m，吊车吨位≤20t，其构件种类少、制作较简单、结构轻巧、室内有较大空间。
5.1.3本图集仅包括钢筋混土柱上部与屋面梁或屋架铰接的排架结构型式。
5.2作用于厂房的荷载
5.2.1屋面荷载
(1）永久荷载：屋盖构件自重、保温层重，屋面找平层重，防水层重，天沟内租水荷载等(2)可变荷载：
1屋面均布活荷载：屋面均布活荷载不应与雪荷载同时参与荷载组合。
2屋面均布雪荷载及积灰荷载：选择屋盖构件时，根据《建筑结构荷载规范》GB50009-2001（2006年版），除应考虑屋面均勾积雪或积灰荷载的影响外，尚应对屋面不同位置处考虑其不均勾分布的影响，增大其积需荷载或灰荷载：
a，对无天窗的单跨厂房屋面，当屋面坡度20°25°时，应按下列两种情况计算不均匀积雪荷载。故全部屋面板的屋面积雪荷载分布系数均应按1.25考虑（图5.2.1-1、5.2. 1-2).
1.25u0.75μr
图5.2.1-2不均匀积需
图5.2.1-1不均匀积需
注：1.单层工业钢筋混凝土柱厂房屋面坡度一般均a<20°2.叫为积雪分布系数，见上述规范表6.2.1总说明
单层工业钢筋混凝土柱厂房结构设计配套国标图集选用方法及注意事项中核陈健【校对沙志国大国设计吴燕燕文基西图集号
09SG117-1
b.对带天窗的单跨厂房，当屋面坡度α25°时，天窗两侧壁部位的屋面积雪荷载应增大，其积雪分布系数为1.1(图5.2.1-3)
图5.2.1一3带天窗屋面不均匀积雪C.对带天窗有挡风板的厂房，当屋面坡度c≤259时，在天窗侧壁与挡风板间的屋面板应按下图所示计算不均勾积雪荷载。
图5.2.1-4
带天窗有挡风板厂房屋面不均匀积雪d.对双跨双坡的厂房，当屋面坡度α>25°时，在天沟附近的屋面板应按图5.2.1-5所示计算不均匀积雪荷载及对屋面坡度α<45°时，在天沟附近的屋面板应按图5.2.1-6计算不均匀积灰荷载。
α >259
图5.2.1-5双跨双坡厂房
α<45°
图5.2.1一6双跨双坡厂房
屋面天沟附近不均匀积雪
屋面天沟附近积灰荷载增大系数注：多跨厂房也可参照本图确定不均勾系数e，对高低屋面相接处低屋面的屋面板应按下图所示计算不均勾积雪及不均勾积灰荷载。1.0
Q=2h且4m≤a≤8m
图5.2.1-7高低屋面低屋面处
不均与积雪分布荷载
总说明
=2h直26m
图5.2.1-8高低屋面低屋面处
不均匀积灰荷戴增大系数
单层工业钢筋混凝土柱厂房结构设计配套国标图集选用方法及注意事项审核陈健快健校对沙志国沙大回设计吴燕燕美壶点图集号
09SG117-1
注：当作用有屋面积灰荷载时，应按《建筑结构荷载规范》GB50009-2001（2006年版）第4.4节的规定进行取值，并应注意其不均勾分布情况及该荷载值的取用系针对有一定除尘设备和保证清灰制度的工厂，否则可能发生安全事故。
3）挂运输设备荷载。
4）风荷载：
5横向，纵向地震作用
5.2.2吊车荷载，包括吊车竖向荷载及横向，纵向水平荷载。
5.2.3墙体荷载，包括墙体自重及至直于墙面的水平风荷载。
5.3排架结构单层厂房设计
5.3.1柱网布置
（1）符合生产和使用要求，并适应生产发展和技术革新的要求：
（2）建筑和结构设计方案应经济合理（3）符合模数化的要求，巨前国标配套图集柱距为4，6，7.5.9m，跨度为6.9、12.15.18.2124，2730.33,36m
5.3.2构件材料选择
（1）厂房选用钢构件或混凝土构件，应经技术、经济（含施工工期）以及环境条件综合比较后确定。一般说来在环境条件许可的前提下，钢结构施工速度较快，不受施工季节的影响，可早日建成厂房并投产，但其耐火，耐久性能较差，日后维护费用较高
（2）同样能满足使用要求的混凝土构件，当同时具有钢筋混疑土及预应力混凝土两种方案时一般情况宜优先采用预应力混凝土构件
5.3.3结构构件
门）屋盖结构，由屋面板，屋架或屋面奖、托架，天窗架及屋善支撑等组成，分为无棉屋盖和有擦屋善两种体系，无標屋盖由大型屋面板，屋面梁或屋架（包括屋盖支撑）组成，有棵屋盖由轻质或轻型板材，榛条屋架（包括屋盖支撑）组成，其上可设有天窗架，托架等，其主要起围护和承重（承受屋架结构自重，屋面活荷载，雪荷载和其他荷载）以及采光和通风的作用。（2）横向排架，由屋面架或屋架，横向柱列和基础等组成，承担房的主要荷载，包括屋盖荷载（屋盖自重雪荷载及屋面活荷载等），吊车荷载（坚向荷载及横向水平荷载），横向风荷载及纵横墙（或墙板）的自重等，并将其传至地基，是单层工业钢筋混凝土柱厂房的基本承重结构。通常每一横向定位轴线设置一个平面排架结构总说明
单层工业钢筋混凝土柱厂房结构设计配套国标图集选用方法及注意事项审核味健虎校对沙志国大回设计吴慈燕 惑图集号
09SG117-1
（3）织向排架，由每一纵向柱列和基础、墙梁（连系和圈菜），吊车梁和柱间支撑等组成纵向平面排架，以保证厂房结构的纵向刚度和稳定性，并承受屋盖结构（通过山墙和天窗端壁）传来的纵向风荷载，吊车织向制动力。纵向地震作用等，再将其传至地基。纵向平面排架中的吊车架，具有承受吊车荷载和联系纵向柱列的双重作用，也世是厂房结构中的重要组成结构构件。（4）支撑结构构件支撑结构将横向平面排架及纵向平面排架组成空间整体结构，以满足结构受力和使用功能的要求，是重要的厂房结构构件之一。（5）围护结构：由纵墙，横培（山墙），培菜和基础梁等构件组成，兼有围护和承重作用，主要承受自重及作用在墙面上的风荷载。
5.3.4传力途径
（1）横向排架，作用在厂房结构上的大部分荷载（屋盖上的坚向荷载，吊车上的竖向荷载和横向水平荷载，横向风荷载或模向地震作用，部分墙体和墙梁的自重以及柱上的设备等荷载）都是通过横向排架传给基础，再传到地基中去的国此，一般单层厂房排架结构的横向排架是主要承重结构：屋架吊车架，柱和基础是主要承重构件1）竖向荷载传递途径
8，屋面荷载通过屋面板材，或再由檬条经（擦条及）屋架或屋面梁，传至横向排架柱和基础：b，悬挂吊车通过屋架或屋面梁，传至横向排架柱和基础；
心.吊车竖向荷载通过吊车梁，传至横向排架柱和基础：d.墙体荷载经墙梁传至横向排架柱和基础或直接传至基础案和基础。免费标准bzxz.net
2）水平荷载传途径
a.吊车横向水平荷载通过吊车菜，传至横向排架柱和基础；
b.横向地震作用通过屋面构件，、屋盖支择，传至横尚排架柱和基础。
(2）纵向排架
1）吊车纵向水平荷载主要由下柱柱间支撑传给基础。2山墙风荷载通过山墙经设置于山墙上的抗风梁传至纵向排架柱和基础，或通过抗风柱经屋盖结构及其支撑总说明
单层工业钢筋混凝土柱厂房结构设计配套国标图集选用方法及注意事项审核际健建校对沙志国沙之间设计吴燕燕卖图集号
09SG117-1
