【95SS103】 立式水泵隔振及其安装

立式水泵隔振及其安装

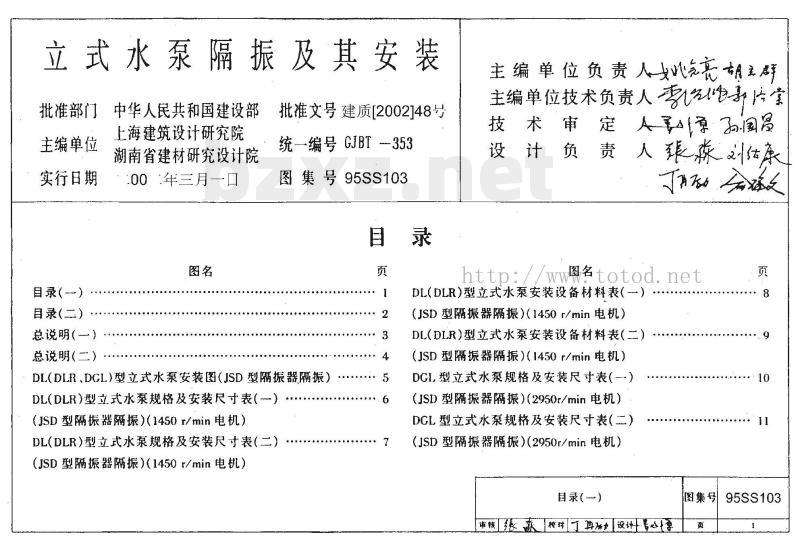

目 录

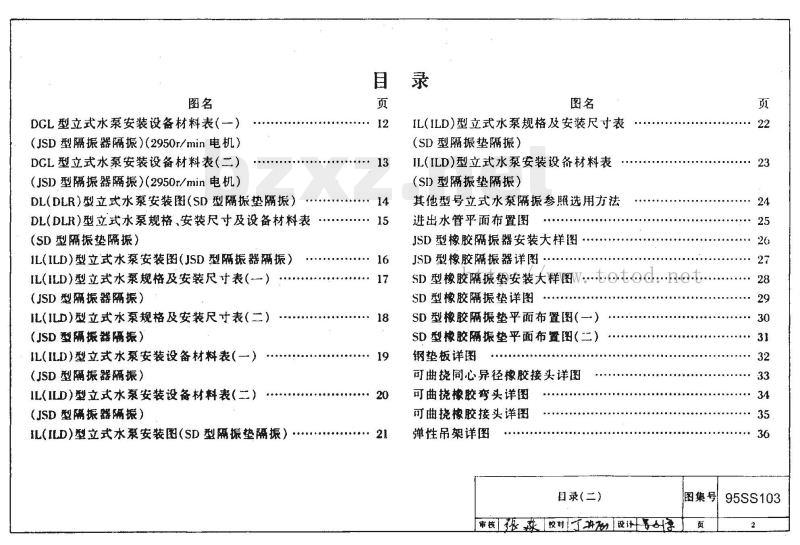

目 录

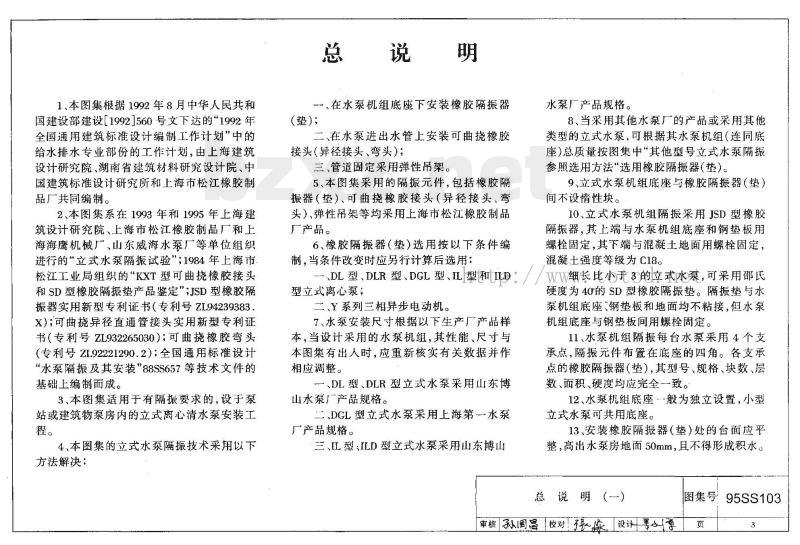

总 说 明

1. 本图集根据1992年8月中华人民共和国建设部建设[1992]560号文下达的“1992年全国通用建筑标准设计编制工作计划”中的给水排水专业部份的工作计划，由上海建筑设计研究院、湖南省建筑材料研究设计院、中国建筑标准设计研究所和上海市松江橡胶制品厂共同编制。
2. 本图集系在1993年和1995年上海建筑设计研究院、上海市松江橡胶制品厂和上海海鹰机械厂、山东威海水泵厂等单位组织进行的“立式水泵隔振试验”；1984年上海市松江工业局组织的“KXT型可曲挠橡胶接头和SD型橡胶隔振垫产品鉴定”；JSD型橡胶隔振器实用新型专利证书（专利号ZL93239383.X）；可曲挠异径直通管接头实用新型专利证书(专利号ZL932265030)；可曲挠橡胶弯头(专利号ZL92221290.2)；全国通用标准设计“水泵隔振及其安装”88SS657等技术文件的基础上编制而成。
3. 本图集适用于有隔振要求的，设于泵站或建筑物泵房内的立式离心清水泵安装工程。
4. 本图集的立式水泵隔振技术采用以下方法解决：

1. 在水泵机组底座下安装橡胶隔振器(垫)；
2. 在水泵进出水管上安装可曲挠橡胶接头(异径接头，弯头)；
3. 管道固定采用弹性吊架。

5. 本图集采用的隔振元件，包括橡胶隔振器(垫)、可曲挠橡胶接头（异径接头、弯头）、弹性吊架等均采用上海市松江橡胶制品厂产品。
6. 橡胶隔振器(垫)选用按以下条件编制，当条件改变时应另行计算后选用：
   1. DL型、DLR型、DGL型、II.型和ILD型立式离心泵；
   2. Y系列三相异步电动机。
7. 水泵安装尺寸根据以下生产厂产品样本，当设计采用的水泵机组，其性能、尺寸与本图集有出入时，应重新核实有关数据并作相应调整。
   1. DL型、DLR型立式水泵采用山东博山水泵厂产品规格。
   2. DGL型立式水泵采用上海第一水泵厂产品规格。
   3. II.型、ILD型立式水泵采用山东博山

8. 当采用其他水泵厂的产品或采用其他类型的立式水泵，可根据其水泵机组(连同底座)总质量按图集中“其他型号立式水泵隔振参照选用方法”选用橡胶隔振器(垫)。
9. 立式水泵机组底座与橡胶隔振器(垫)间不设惰性块。

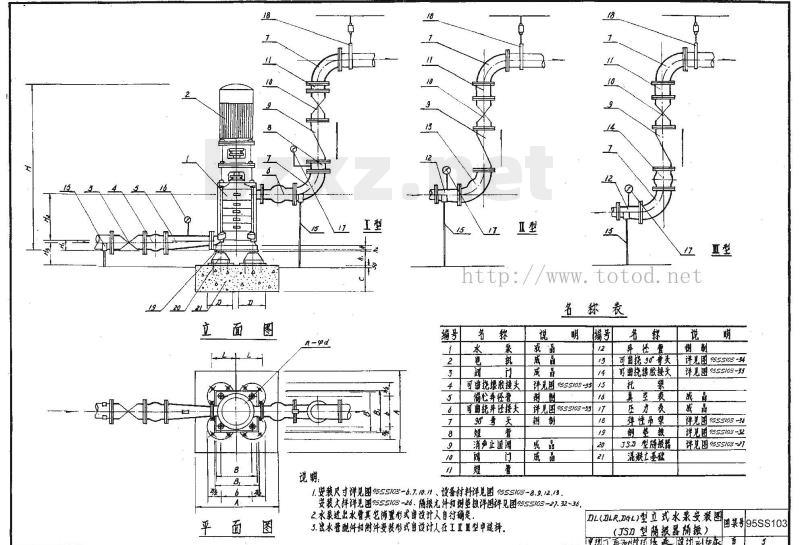

10. 立式水泵机组隔振采用JSD型橡胶隔振器，其上端与水泵机组底座和钢垫板用螺栓固定，其下端与混凝土地面用螺栓固定。混凝土强度等级为C18。
    细长比小于3的立式水泵，可采用邵氏硬度为40的SD型橡胶隔振垫。隔振垫与水泵机组底座、钢垫板和地面均不粘接，但水泵机组底座与钢板应同用螺栓固定。
11. 水泵机组隔振每台水泵采用4个支承点，隔振元件布置在底座的四角。各支承点的橡胶隔振器(垫)，其型号、规格、块数、层数、面积、硬度均应完全一致。
12. 水泵机组底座一般为独立设置，小型立式水泵可共用底座。
13. 安装橡胶隔振器(垫)处的台面应平整，高出水泵房地面50mm,且不得形成积水。
