【18CJ60-4】 昆仑晶石(KL)外墙装饰挂板建筑构造

昆仑晶石(KL)外墙装饰挂板建筑构造参考图集
图集号：18CJ60-4
组织编制：中国建筑标准设计研究院
出版单位：中国计划出版社
实行日期：2018年8月1日

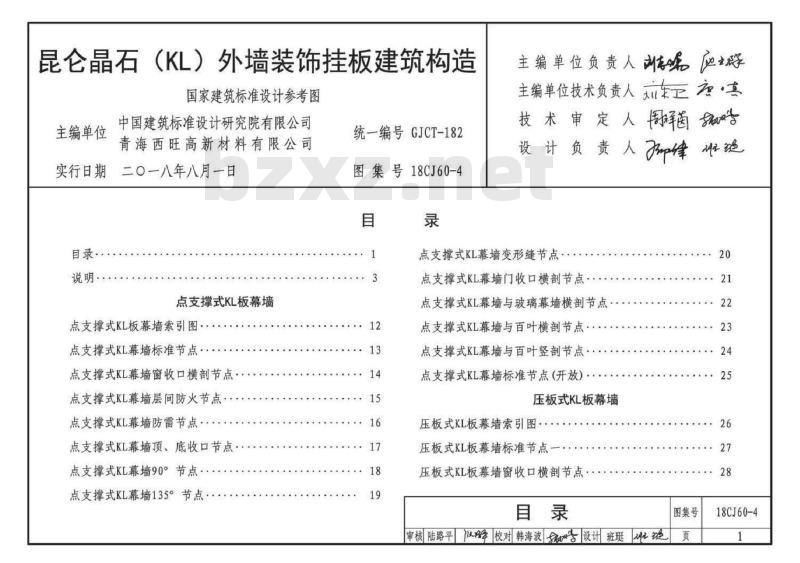

目录

说明

一、点支撑式KL板幕墙
点支撑式KL板幕墙索引图
点支撑式KL幕墙标准节点
点支撑式KL幕墙窗收口横剖节点
点支撑式KL幕墙层间防火节点
点支撑式KL幕墙防雷节点
点支撑式KL幕墙顶、底收口节点
点支撑式KL幕墙90°节点
点支撑式KL幕墙135°节点
点支撑式KL幕墙变形缝节点
点支撑式KL幕墙门收口横剖节点
点支撑式KL幕墙与玻璃幕墙横剖节点
点支撑式KL幕墙与百叶横剖节点
点支撑式KL幕墙与百叶竖剖节点
点支撑式KL幕墙标准节点（开放）

二、压板式KL板幕墙
压板式KL板幕墙索引图
压板式KL板幕墙标准节点
压板式KL板幕墙窗收口横剖节点
压板式KL板幕墙层间防火节点
压板式KL板幕墙防雷节点
压板式KL板幕墙顶、底收口节点
压板式KL板幕墙90°节点
压板式KL板幕墙135°节点
压板式KL板幕墙变形缝节点
压板式KL板幕墙门收口横剖节点
压板式KL板幕墙与玻璃幕墙横剖节点
压板式KL板幕墙与百叶横剖节点
压板式KL板幕墙与百叶竖剖节点
压板式KL板幕墙标准节点

三、其他KL板幕墙
嵌入式KL板幕墙标准节点一（厚板）
嵌入式KL板幕墙标准节点二（薄板）
嵌入式KL板幕墙与玻璃交接节点
插接式KL板幕墙标准节点
插接式KL板幕墙标准节点（开放）

附录
附录一 带肋KL薄板四点支撑选用表
附录二 带肋KL薄板四边支撑选用表
附录三 带肋KL薄板对边支撑选用表
附录四 不带肋KL厚板四边支撑选用表
附录五 不带肋KL厚板对边支撑选用表
附录六 压板式KL板幕墙压板分布详图

1 概述
昆仑晶石外墙装饰挂板（简称KL板）是由昆仑晶石粉等无机材料为主料，添加乙烯基树脂和氢氧化铝等辅料，通过注塑、压铸工艺制成的热固性非金属复合新型板材。根据需要可制成平板、曲面板及任意形状艺术板或镂空板。KL板立体感强，适合各种建筑立面效果，板材表面可喷涂氟碳或粉末涂料，也可在基材中加入无机矿物颜料，可提供各种颜色纹理和艺术效果，作为装饰面板用于室外墙面装饰工程。本图集主要介绍KL板在幕墙工程中的应用。
