【18CJ40-33】 建筑防水系统构造(三十三)

18CJ40-33
建筑防水系统构造（三十三）
参考图集
中国建筑标准设计研究院

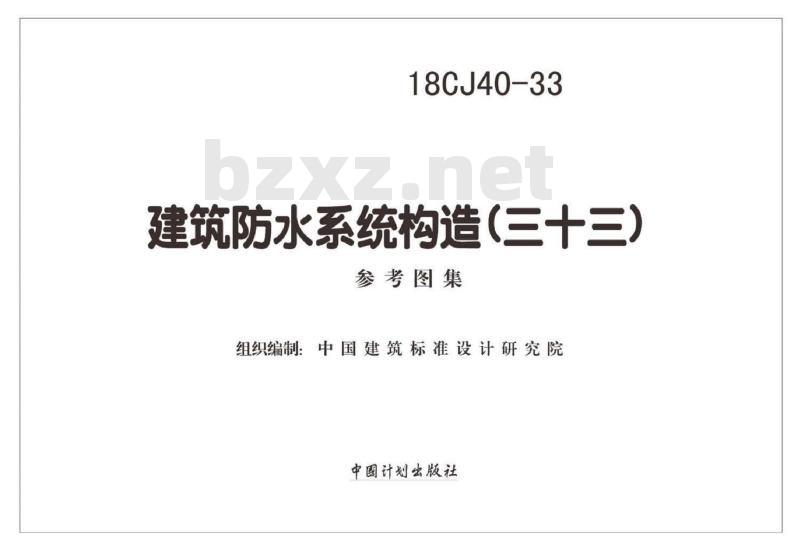

18CJ40-33
建筑防水系统构造（三十三）
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社

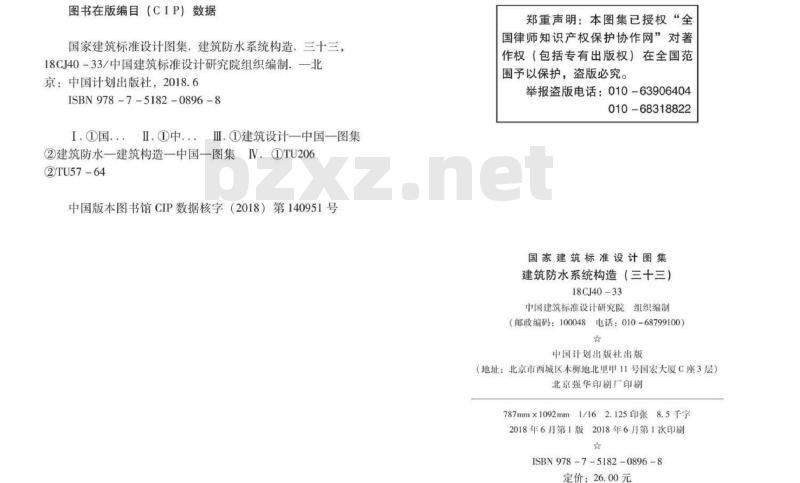

图书在版编目（CIP）数据
国家建筑标准设计图集：建筑防水系统构造，三十三。18CJ40-33/中国建筑标准设计研究院组织编制.一北京：中国计划出版社，2018.6
ISBN978-7-5182-0896-8
I.国.··Ⅱ.中.·Ⅲ.①建筑设计一中国一图集②建筑防水一建筑构造一中国一图集IV.①TU2062TU57-64
中国版本图书馆CIP数据核字（2018）第140951号郑重声明：本图集已授权“全
国律师知识产权保护协作网对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
建筑防水系统构造（三十三）
18CJ40-33
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区木桥地北里甲11号国宏大厦C座3层）北京强华印刷厂印刷
787mm×1092mm1/162.125印张8.5千字2018年6月第1版2018年6月第1次印刷★
ISBN978-7-5182-0896-8
定价：26.00元
（三十三）
建筑防水系统构造
国家建筑标准设计参考图
主编单位
中国建筑标准设计研究院有限公司统一编号
湖北宇虹防水科技有限公司
实行日期二〇一八年八月一日

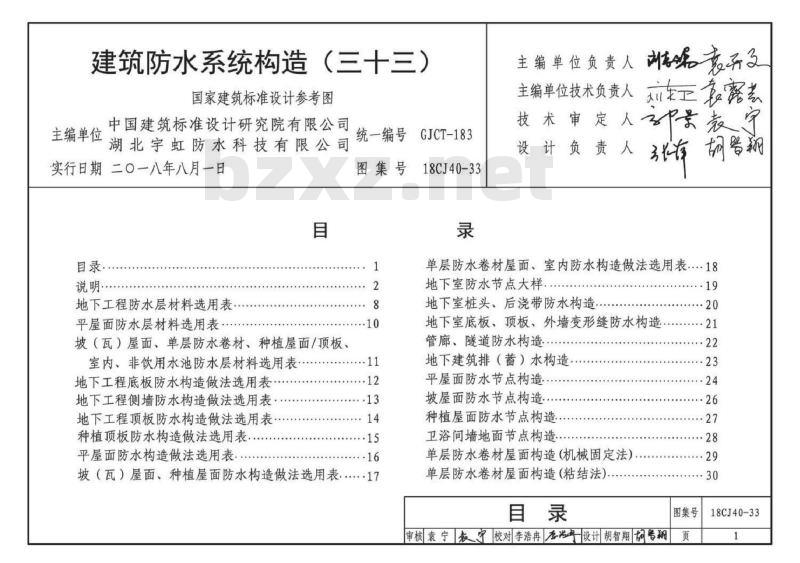

目录·
说明·
地下工程防水层材料选用表，
平屋面防水层材料选用表
坡（瓦）屋面、单层防水卷材、种植屋面/顶板室内、非饮用水池防水层材料选用表地下工程底板防水构造做法选用表地下工程侧墙防水构造做法选用表地下工程顶板防水构造做法选用表种植顶板防水构造做法选用表
平屋面防水构造做法选用表
图集号
坡（瓦）屋面、种植屋面防水构造做法选用表.·17GJCT-183
18CJ40-33
主编单位负责人
主编单位技术负责人
技术审定人公教宁
张胡智
设计负责人
单层防水卷材屋面、室内防水构造做法选用表18地下室防水节点大样
地下室桩头、后浇带防水构造
地下室底板、顶板、外墙变形缝防水构造.2管廊、隧道防水构造。
地下建筑排（蓄）水构造
平屋面防水节点构造
坡屋面防水节点构造
种植屋面防水节点构造
卫浴间墙地面节点构造
单层防水卷材屋面构造（机械固定法）：单层防水卷材屋面构造（粘结法）.目录
审核袁宁旅宁校对李浩冉虐身设计胡智翔 树器钢·22
图集号
18CJ40-33

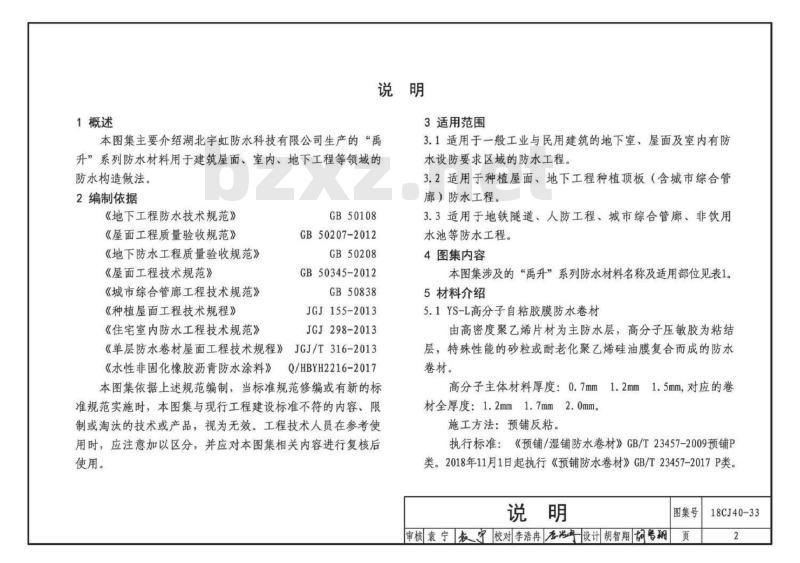

1概述
3适用范围
本图集主要介绍湖北宇虹防水科技有限公司生产的“禹升”系列防水材料用于建筑屋面、室内、地下工程等领域的防水构造做法。
2编制依据
《地下工程防水技术规范》
《屋面工程质量验收规范》
《地下防水工程质量验收规范》《屋面工程技术规范》
《城市综合管廊工程技术规范》《种植屋面工程技术规程》
《住宅室内防水工程技术规范》GB50108
GB50207-2012
GB50208
GB50345-2012
GB50838
JGJ155-2013
JGJ298-2013
《单层防水卷材屋面工程技术规程》JGJ/T316-2013《水性非固化橡胶沥青防水涂料》Q/HBYH2216-2017本图集依据上述规范编制，当标准规范修编或有新的标准规范实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后使用。
3.1适用于一般工业与民用建筑的地下室、屋面及室内有防水设防要求区域的防水工程。
3.2适用于种植屋面、地下工程种植顶板（含城市综合管廊）防水工程。
3.3适用于地铁隧道、人防工程、城市综合管廊、非饮用水池等防水工程。
4图集内容
本图集涉及的“禹升”系列防水材料名称及适用部位见表1。5材料介绍
5.1YS-L高分子自粘胶膜防水卷材由高密度聚乙烯片材为主防水层，高分子压敏胶为粘结层，特殊性能的砂粒或耐老化聚乙烯硅油膜复合而成的防水卷材。
高分子主体材料厚度：0.7mm1.2mm1.5mm，对应的卷材全厚度：1.2mm1.7mm2.0mm。
施工方法：预铺反粘。
执行标准：《预铺/湿铺防水卷材》GB/T23457-2009预铺P类。2018年11月1日起执行《预铺防水卷材》GB/T23457-2017P类。说明
审核袁宁旅宁校对李浩冉唐興设计胡智翔 树器钢图集号
18CJ40-33
合成高分子
防水卷材
改性沥青
防水卷材
防水涂料
材料名称
表1“禹升”
系列防水材料名称及适用部位
地下室
YS-L高分子自粘胶膜防水卷材
YS-PE聚乙烯丙（涤）纶防水卷材YS-TPO高分子防水卷材
YS-PVC高分子防水卷材
YS-T高分子自粘防水卷材
YS-C1反应粘湿铺防水卷材
YS-C2高分子湿铺防水卷材
YS-Z自粘聚合物改性沥青防水卷材（聚酯胎）YS-D自粘聚合物改性沥青防水卷材（无胎）YS-SBS高聚物弹性体改性沥青防水卷材YS-APP塑性体改性沥青防水卷材YS-P耐根穿刺防水卷材
YS-H彩色单组分聚氨酯防水涂料YS-M彩色双组分聚氨酯防水涂料YS-J聚合物水泥防水涂料
YS-R水性非固化橡胶沥青防水涂料YS-EF非固化橡胶沥青防水涂料
“★”表示适用；
“O”表示与其他材料配合使用；★
“一”表示不适用。
平屋面
坡（瓦）
单层卷
材屋面
种植顶板
种植屋面墙、地面
地铁隧道
城市综
合管廊
非饮用
图集号
审核袁宁宁校对李浩冉唐路设计胡智翔 切器钢页
18CJ40-33
5.2YS-PE聚乙烯丙（涤）纶防水卷材以原生聚乙烯树脂加入抗老化剂、稳定剂、助粘剂等与丙纶或涤纶长丝无纺布，经过一次复合而成的防水卷材。芯材厚度大于等于0.6mm，施工时，与配套的聚合物水泥胶结料共同组成复合防水层。
卷材厚度：0.7mm0.8mm、0.9mm。施工方法：冷粘（聚合物水泥胶结料）。执行标准：《高分子防水材料第1部分：片材》GB18173.1-2012 FS2。
5.3YS-TPO高分子防水卷材
以热塑性聚烯烃树脂（TPO）为基料制成的合成高分子防水卷材。采用焊接方式搭接，可形成高强度的密封防水层。按产品组成分为均质卷材（H）、带纤维背衬卷材（L）和织物内增强卷材（P）。
卷材厚度：1.20mm、1.50mm、1.80mm、2.00mm。施工方法：L类、H类：满粘或空铺。P类：机械固定。
执行标准：《热塑性聚烯烃（TPO）防水卷材》GB27789-2011。
5.4YS-PVC高分子防水卷材
以聚氯乙烯（PVC)树脂为主要原料，加入增塑剂、稳定剂、抗氧剂、抗老化剂和紫外线吸收剂等助剂制成的防水卷材。采用焊接方式搭接，可形成可靠的密封防水层。按产品组成分为均质卷材（H）带纤维背衬卷材（L）、织物内增强卷材（P）。
卷材厚度：1.20mm、1.50mm、1.80mm、2.00mm。施工方法：L类、H类：满粘或空铺。P类：机械固定。
执行标准：《聚氯乙烯（PVC）防水卷材》GB12952-2011。5.5YS-T高分子自粘防水卷材
由高密度聚乙烯片材（0.8mm厚）与改性沥青自粘胶料制成的高分子防水卷材。
卷材厚度：1.2mm。
施工方法：自粘。
执行标准：《带自粘层的防水卷材》GB/T23260-2009。5.6YS-C1反应粘湿铺防水卷材
以长纤聚酯毡为胎基，自粘橡胶改性沥青为浸涂材料，采用湿铺法施工的自粘防水卷材。按理化性能分为I型和Ⅱ型。
卷材厚度：3.0mm、4.0mm。
施工方法：湿铺。
执行标准：《预铺/湿铺防水卷材》GB/T23457-2009湿铺PY类。2018年11月1日起执行《湿铺防水卷材》GB/T35467-2017PY类。
审核袁宁教宁校对李浩冉唐设计胡智翔切鲁钢图集号
18CJ40-33
5.7YS-C2高分子湿铺防水卷材
以强力交叉层压膜为膜基材料，自粘橡胶改性沥青为基材，采用湿铺法施工的自粘防水卷材。按理化性能分为I型和Ⅱ型。
卷材厚度：1.2mm、1.5mm、2.0mm施工方法：湿铺。
执行标准：《预铺/湿铺防水卷材》GB/T23457-2009湿铺P类。2018年11月1日起执行《湿铺防水卷材》GB/T35467-2017E类。
5.8YS-Z自粘聚合物改性沥青防水卷材（聚酯胎）以聚酯纤维无纺布为胎基，以掺有增粘材料的聚合物改性沥青为浸渍和涂盖材料，聚乙烯膜（PE）、细砂或隔离膜作为卷材上表面隔离层，下表面覆涂硅隔离膜制成的本体自粘防水卷材。按理化性能分为I型和Ⅱ型。按粘结面形式分为单面自粘和双面自粘。
卷材厚度：2.0mm、3.0mm、4.0mm施工方法：自粘。
执行标准：《自粘聚合物改性沥青防水卷材》GB23441-2009PY类。
5.9YS-D自粘聚合物改性沥青防水卷材（无胎）以SBS、SBR等合成橡胶、增粘树脂及道路石油沥青等制成的自粘橡胶沥青为基料，以聚乙烯膜（PE）聚酯膜（PET）或隔离膜作为上表面材料，涂硅隔离膜为下表面防粘隔离膜制成的无胎自粘防水卷材。按材料性能分为I型、Ⅱ型：按粘结面形式分为单面自粘和双面自粘（仅I型）。
卷材厚度：1.2mm、1.5mm2.0mm。施工方法：自粘。
执行标准：《自粘聚合物改性沥青防水卷材》GB23441-2009N类。
5.10YS-SBS高聚物弹性体改性沥青防水卷材以长纤聚酯毡为胎基，以SBS（苯乙烯-丁二烯-苯乙烯）热塑性弹性体改性沥青为浸涂材料，以细砂、矿物粒料、PE膜等为覆面材料制成的防水卷材。按理化性能分为I型和Ⅱ型。
卷材厚度：3.0mm、4.0mm。
施工方法：热熔。
执行标准：《弹性体改性沥青防水卷材》GB18242-20085.11YS-APP塑性体改性沥青防水卷材以长纤聚酯毡或玻纤毡为胎基，以APP（无规聚丙烯）或APAO、APO（聚烯烃类聚合物）改性沥青为浸涂材料，以细砂、矿物（片）、PE膜等为覆面材料制成的防水卷材。说明
图集号
审核袁宁教宁校对李浩冉唐设计胡智翔切鲁钢18CJ40-33
卷材厚度：3.0mm、4.0mm。
施工方法：热熔。
执行标准：《塑性体改性沥青防水卷材》GB18243-2008。5.12YS-P耐根穿刺防水卷材
以长纤聚酯毡或铜箔为胎基，以添加化学阻根剂的SBS改性沥青混合料为涂盖层，以聚乙烯膜、细砂或矿物粒料为覆面材料制成的防水卷材。
卷材厚度：4.0mm。
施工方法：热熔或空铺（搭接边热风焊）。执行标准：《弹性体改性沥青防水卷材》GB18242-2008、《种植屋面用耐根穿刺防水卷材》JC/T1075-2008。5.13YS-H彩色单组分聚氨酯防水涂料异氰酸酯、聚醚多元醇为主要原材料，配以各种助剂和填料经加成聚合反应制成的非外露使用的单组分防水涂料。使用时，通过聚氨酯预聚体中的-NCO端基与空气中的湿气接触后固化成膜。
施工方法：刷涂或喷涂。
执行标准：《聚氨酯防水涂料》GB/T19250-2013S型。5.14YS-M彩色双组分聚氨酯防水涂料由聚氨酯预聚体、固化剂及增塑剂、增稠剂、促凝剂、填充剂等组成的双组分反应固化型合成高分子防水涂料。施工方法：刷涂。
执行标准：《聚氨酯防水涂料》GB/T19250-2013M型。5.15YS-J聚合物水泥防水涂料
由丙烯酸乳液与各种添加剂组成的有机液料和水泥、石英砂等无机填料所组成的无机粉料制成的双组分水性防水涂料。按理化性能分为：I型、Ⅱ型和Ⅲ型。其中：I型用于千湿交替或基层变形较大部位防水，如屋面：Ⅱ型用于长期浸水环境，如地下工程、水池等；Ⅲ型用于防潮。施工方法：刷涂或喷涂。
执行标准：《聚合物水泥防水涂料》GB/T23445-2009。5.16YS-R水性非固化橡胶沥青防水涂料双组分防水涂料。A组分为橡胶改性沥青乳液，B组分为破乳剂。施工时A，B组分分别通过无气喷涂设备的两个喷嘴，形成扇形高速喷出，雾化、混合喷到基面后，破乳析水，涂层不成膜，但与空气长时间接触不固化，可长期保持粘稠胶质状态，具有良好糯变性。施工时不需要加热，不产生沥青烟气。
施工方法：刮涂或喷涂。
执行标准：《水性非固化橡胶沥青防水涂料》Q/HBYH2216-2017技术性能见表2。
图集号
审核袁宁教宁校对李浩冉唐设计胡智翔切鲁钢页
18CJ40-33
表2水性非固化橡胶沥青防水涂料技术性能项目
固含量（%）
低温柔性
延伸性（mm）
粘结性能
耐热性（℃）
热老化
（70℃×168h）
耐酸性
（2%H2S04溶液）
耐碱性
【0.1%NaOH+饱和Ca（OH）2）
耐盐性
（3%NaCL溶液）
自愈性
渗油性（张）
应力松弛（%）
干基面
潮湿基面
延伸性（mm）
低温柔性
延伸性（mm）
质量变化（%）
延伸性（mm）
质量变化（%）
延伸性（mm）
质量变化（%）
无处理
热老化
（70℃×168h）
抗窜水性能（0.6MPa）
技术指标
-20℃无断裂
100%内聚破坏
2h，无滑动、
流消、滴落
-15℃无裂纹
无变化
无变化
无变化
无渗水
无窜水
5.17YS-EF非固化橡胶沥青防水涂料以橡胶、沥青为主要原料，添加助剂制成的可长期保持螺变性能的单组分防水涂料。
施工方法：刮涂或喷涂。
执行标准：《非固化橡胶沥青防水涂料》JC/T2428-2017。6其他
6.1本图集中除注明单位外，其他均以毫米（mm）为单位。6.2其他未尽事宜，均应按照国家现行标准执行。6.3本图集根据湖北宇虹防水科技有限公司提供的技术资料编制，图集的解释权由该公司负责。7索引方式
7.1防水构造做法图相应的防水层选自防水工程材料选用表：防水等级
地下工程底板防水-DD1-1
防水部位
做法编号
例如：DD1-1表示地下底板防水工程材料选用表第一项。7.2本图集中节点详图选用：
节点详图号
18CJ40-33
详图所在页号
审核袁宁衣宁校对李浩冉唐汽興设计胡智翔切器钢图集号
18CJ40-33
地下工程底板防水层材料选用表（一级）防水层材料
>1.2厚YS-L高分子自粘胶膜防水卷材①>3.0厚YS-SBS高聚物弹性体改性沥青防水卷材②>4.0厚YS-SBS高聚物弹性体改性沥青防水卷材①>1.5厚YS-C2高分子湿铺防水卷材>1.5厚YS-C2高分子湿铺防水卷材①>3.0厚YS-C1反应粘湿铺防水卷材②>3.0厚YS-C1反应粘湿铺防水卷材①>1.5厚YS-D自粘聚合物改性沥青防水卷材（无胎）②>1.5厚YS-D自粘聚合物改性沥青防水卷材（无胎）>3.0厚YS-Z自粘聚合物改性沥青防水卷材（聚酯胎）②≥3.0厚YS-Z自粘聚合物改性沥青防水卷材（聚酯胎）①>0.7厚YS-PE聚乙烯丙纶防水卷材+1.3厚聚合物水泥胶结料②>0.7厚YS-PE聚乙烯丙纶防水卷材+1.3厚聚合物水泥胶结料地下工程侧墙防水层材料选用表（一级）防水层材料
>1.2厚YS-L高分子自粘胶膜防水卷材（外防内贴）①>3.0厚YS-C1反应粘湿铺防水卷材②>1.5厚YS-R水性非固化橡胶沥青防水涂料①>1.5厚YS-C2高分子湿铺防水卷材②>1.5厚YS-R水性非固化橡胶沥青防水涂料①>3.0厚YS-Z自粘聚合物改性沥青防水卷材（聚酯胎）>1.5厚YS-R水性非固化橡胶沥青防水涂料编号
DC1-10
DC1-11
DC1-12
DC1-13
防水层材料
①>1.5厚YS-D自粘聚合物改性沥青防水卷材（无胎）②>1.5厚YS-R水性非固化橡胶沥青防水涂料①>1.5厚YS-C2高分子湿铺防水卷材②>2.0厚YS-J聚合物水泥防水涂料（I型）①>1.5厚YS-D自粘聚合物改性沥青防水卷材（无胎）②>2.0厚YS-J聚合物水泥防水涂料（I型）①>1.5厚YS-C2高分子湿铺防水卷材②>1.5厚YS-EF非固化橡胶沥青防水涂料①>1.5厚YS-D自粘聚合物改性沥青防水卷材（无胎）②>1.5厚YS-EF非固化橡胶沥青防水涂料①>1.5厚YS-C2高分子湿铺防水卷材②>1.5厚YS-C2高分子湿铺防水卷材①>1.5厚YS-D自粘聚合物改性沥青防水卷材（无胎）②>1.5厚YS-D自粘聚合物改性沥青防水卷材（无胎）①>3.0厚YS-Z自粘聚合物改性沥青防水卷材（聚酯胎）②>3.0厚YS-Z自粘聚合物改性沥青防水卷材（聚酯胎）①>0.7厚YS-PE聚乙烯丙纶防水卷材+1.3厚聚合物水泥胶结料②>0.7厚YS-PE聚乙烯丙纶防水卷材+1.3厚聚合物水泥胶结料地下工程防水层材料选用表
审核袁宁旅宁校对李浩冉店门设计胡智翔切钢图集号
18CJ40-33
DB1-10
地下工程顶板防水层材料选用表（一级）防水层材料
①>3.0厚YS-SBS高聚物弹性体改性沥青防水卷材②>4.0厚YS-SBS高聚物弹性体改性沥青防水卷材①>1.5厚YS-C2高分子湿铺防水卷材②>2.0厚YS-J聚合物水泥防水涂料（Ⅱ型）①>1.5厚YS-D自粘聚合物改性沥青防水卷材（无胎）②>2.0厚YS-J聚合物水泥防水涂料（Ⅱ型）①>1.5厚YS-C2高分子湿铺防水卷材②>1.5厚YS-EF非固化橡胶沥青防水涂料①>3.0厚YS-C1反应粘湿铺防水卷材>1.5厚YS-EF非固化橡胶沥青防水涂料①>1.5厚YS-D自粘聚合物改性沥青防水卷材（无胎）②≥1.5厚YS-EF非固化橡胶沥青防水涂料①>1.5厚YS-C2高分子湿铺防水卷材②>1.5厚YS-C2高分子湿铺防水卷材①1.5厚YS-D自粘聚合物改性沥青防水卷材（无胎）②>1.5厚YS-D自粘聚合物改性沥青防水卷材（无胎）①>3.0厚YS-Z自粘聚合物改性沥青防水卷材（聚酯胎）②3.0厚YS-Z自粘聚合物改性沥青防水卷材（聚酯胎）①0.7厚YS-PE聚乙烯丙纶防水卷材+1.3厚聚合物水泥胶结料②>0.7厚YS-PE聚乙烯丙纶防水卷材+1.3厚聚合物水泥胶结料注：①地下工程包括：地下室、地铁隧道、人防工程和城市综合管廊等。②防水卷材用于地下工程时，其不透水性应符合0.3MPa，120min的要求，③防水涂料用于地下工程时，其耐水性应符合《地下工程防水规范》GB50108-2008表4.4.8-2的要求。编号
地下工程底板防水层材料选用表（二级）防水层材料
>4.0厚YS-SBS弹性体改性沥青防水卷材>3.0厚YS-Z自粘聚合物改性沥青防水卷材（聚酯胎）>3.0厚YS-C1反应粘湿铺防水卷材>1.5厚YS-C2高分子湿铺防水卷材>0.9厚YS-PE聚乙烯丙纶防水卷材+1.3厚聚合物水泥胶结料地下工程侧墙防水层材料选用表（二级）防水层材料bzxz.net
>3.0厚YS-Z自粘聚合物改性沥青防水卷材（聚酯胎）>3.0厚YS-C1反应粘湿铺防水卷材>1.5厚YS-C2高分子湿铺防水卷材>0.9厚YS-PE聚乙烯丙纶防水卷材+1.3厚聚合物水泥胶结料DC2-4
>1.5YS-H彩色单组分聚氨酯防水涂料DC2-6
>1.5YS-M彩色双组分聚氨酯防水涂料>2.0厚YS-J聚合物水泥防水涂料（Ⅱ型）地下工程顶板防水层材料选用表（二级）防水层材料
>4.0厚YS-SBS高聚物弹性体改性沥青防水卷材>3.0厚YS-Z自粘聚合物改性沥青防水卷材（聚酯胎）>3.0厚YS-C1反应粘湿铺防水卷材>1.5厚YS-C2高分子湿铺防水卷材>0.9厚YS-PE聚乙烯丙纶防水卷材+1.3厚聚合物水泥胶结料>1.5YS-H彩色单组分聚氨酯防水涂料>1.5YS-M彩色双组分聚氨酯防水涂料>2.0厚YS-J聚合物水泥防水涂料（I型）地下工程防水层材料选用表
审核袁宁旅宁校对李浩冉唐门设计胡智翔切钢图集号
18CJ40-33
