【17CJ78-1】 轻质保温装饰板建筑构造

17CJ78-1
轻质保温装饰板建筑构造
一科美轻质石材保温板
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社
主编单位
轻质保温装饰板建筑构造
一科美轻质石材保温板
国家建筑标准设计参考图
中国建筑标准设计研究院有限公司信阳科美新型材料有限公司
实行日期二〇一七年四月二十日目

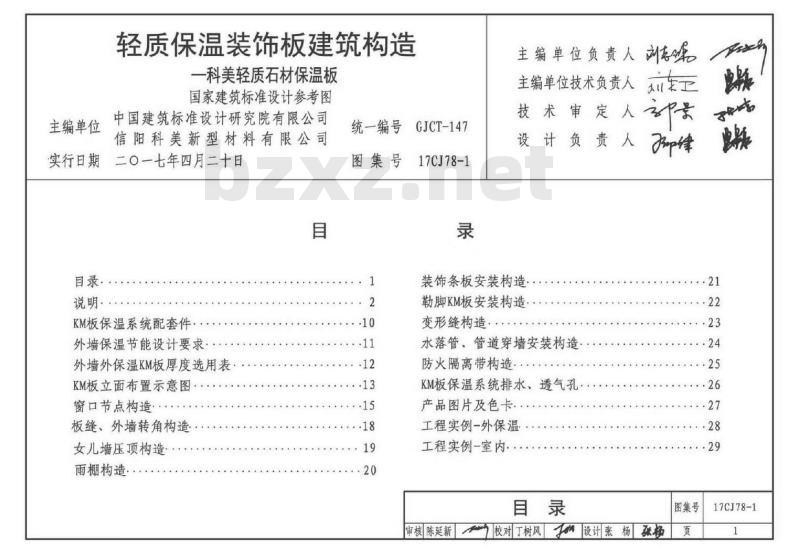

目录，
说明·
KM板保温系统配套件
外墙保温节能设计要求
外墙外保温KM板厚度选用表
KM板立面布置示意图
窗口节点构造·
板缝、外墙转角构造
女儿墙压顶构造·
雨棚构造.。
统一编号 GJCT-147
图集号
17CJ78-1
主编单位负责人
主编单位技术负责人
技术审定人景
设计负责人
F3op律
装饰条板安装构造
勒脚KM板安装构造·
变形缝构造，
水落管、管道穿墙安装构造
防火隔离带构造·
KM板保温系统排水、透气孔
产品图片及色卡，.
工程实例一外保温
工程实例-室内···
审核陈延新校对丁树风设计张杨张杨品
图集号
17CJ78-1

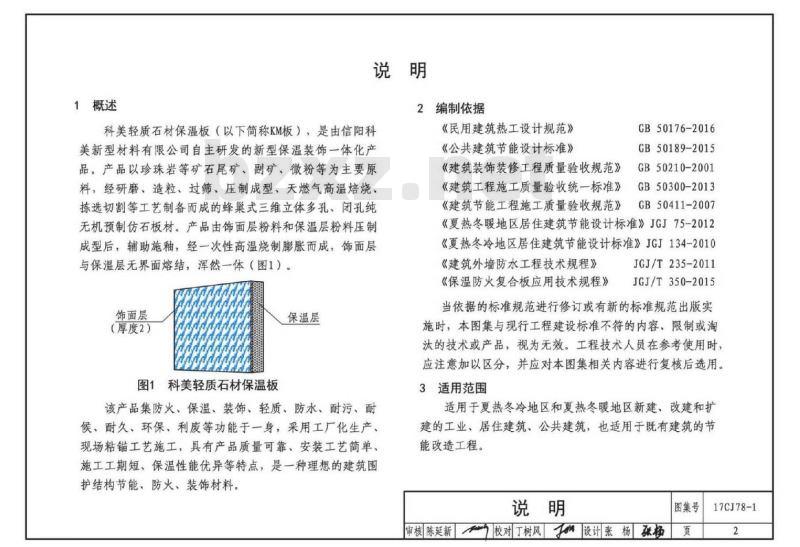

1概述
2编制依据
科美轻质石材保温板（以下简称KM板），是由信阳科美新型材料有限公司自主研发的新型保温装饰一体化产品。产品以珍珠岩等矿石尾矿、副矿、微粉等为主要原料，经研磨、造粒、过筛、压制成型、天燃气高温焙烧、选切割等工艺制备而成的蜂巢式三维立体多孔、闭孔纯无机预制仿石板材。产品由饰面层粉料和保温层粉料压制成型后，辅助施釉，经一次性高温烧制膨胀而成，饰面层与保温层无界面熔结，浑然一体（图1）。饰面层
（厚度2）
保温层
图1科美轻质石材保温板
该产品集防火、保温、装饰、轻质、防水、耐污、耐候、耐久、环保、利废等功能于一身，采用工厂化生产、现场粘锚工艺施工，具有产品质量可靠、安装工艺简单、施工工期短、保温性能优异等特点，是一种理想的建筑围护结构节能、防火、装饰材料。《民用建筑热工设计规范》
《公共建筑节能设计标准》
《建筑装饰装修工程质量验收规范》《建筑工程施工质量验收统一标准》《建筑节能工程施工质量验收规范》GB50176-2016
GB50189-2015
GB50210-2001
GB50300-2013
GB50411-2007
《夏热冬暖地区居住建筑节能设计标准》JGJ75-2012《夏热冬冷地区居住建筑节能设计标准》JGJ134-2010《建筑外墙防水工程技术规程》《保温防火复合板应用技术规程》JGJ/T235-2011
JGJ/T350-2015
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3适用范围
适用于夏热冬冷地区和夏热冬暖地区新建、改建和扩建的工业、居住建筑、公共建筑，也适用于既有建筑的节能改造工程。
图集号
审核陈延新校对丁树风设计张杨张杨页17CJ78-1

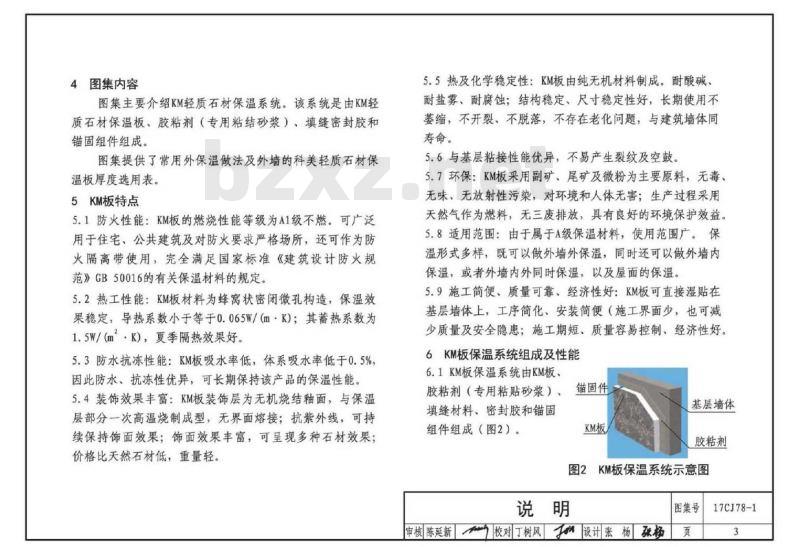

4图集内容
图集主要介绍KM轻质石材保温系统。该系统是由KM轻质石材保温板、胶粘剂（专用粘结砂浆）、填缝密封胶和锚固组件组成。
图集提供了常用外保温做法及外墙的科美轻质石材保温板厚度选用表。
5KM板特点
5.1防火性能：KM板的燃烧性能等级为A1级不燃。可广泛用于住宅、公共建筑及对防火要求严格场所，还可作为防火隔离带使用，完全满足国家标准《建筑设计防火规范》GB50016的有关保温材料的规定。5.2热工性能：KM板材料为蜂窝状密闭微孔构造，保温效果稳定，导热系数小于等于0.065W/（mK）：其蓄热系数为1.5W/（m2·k），夏季隔热效果好。5.3防水抗冻性能：KM板吸水率低，体系吸水率低于0.5%，因此防水、抗冻性优异，可长期保持该产品的保温性能。5.4装饰效果丰富：KM板装饰层为无机烧结釉面，与保温层部分一次高温烧制成型，无界面熔接：抗紫外线，可持续保持饰面效果；饰面效果丰富，可呈现多种石材效果：价格比天然石材低，重量轻。
5.5热及化学稳定性：KM板由纯无机材料制成。耐酸碱、耐盐雾、耐腐蚀；结构稳定、尺寸稳定性好，长期使用不萎缩，不开裂、不脱落，不存在老化问题，与建筑墙体同寿命。
5.6与基层粘接性能优异，不易产生裂纹及空鼓。5.7环保：KM板采用副矿、尾矿及微粉为主要原料，无毒、无味，无放射性污染，对环境和人体无害；生产过程采用天然气作为燃料，无三废排放，具有良好的环境保护效益。5.8适用范围：由于属于A级保温材料，使用范围广。保温形式多样，既可以做外墙外保温，同时还可以做外墙内保温，或者外墙内外同时保温，以及屋面的保温。5.9施工简便、质量可靠、经济性好：KM板可直接湿贴在基层墙体上，工序简化、安装简便（施工界面少，也可减少质量及安全隐患；施工期短、质量容易控制、经济性好。6KM板保温系统组成及性能
6.1KM板保温系统由KM板、
锚固件
胶粘剂（专用粘贴砂浆）、
填缝材料、密封胶和锚固
组件组成（图2）。
基层墙体
胶粘剂
图2KM板保温系统示意图
图集号
审核陈延新校对丁树风设计张杨张杨页17CJ78-1

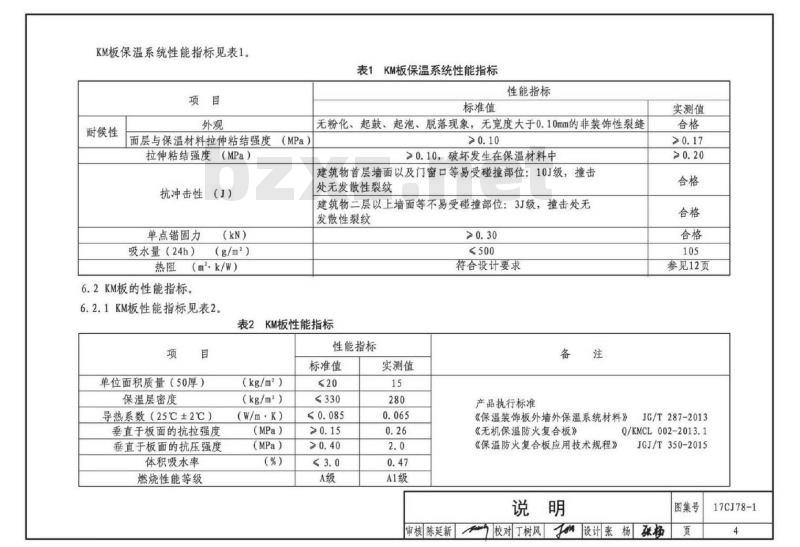

KM板保温系统性能指标见表1。免费标准下载网bzxz
耐候性
面层与保温材料拉伸粘结强度（MPa）拉伸粘结强度（MPa）
抗冲击性
单点锚固力
吸水量（24h）
（g/m2）
热阻（m.k/W）
6.2KM板的性能指标。
6.2.1KM板性能指标见表2
表1KM板保温系统性能指标
标准值
性能指标
无粉化、起鼓、起泡、脱落现象，无宽度大于0.10mm的非装饰性裂缝>0.10
>0.10，破坏发生在保温材料中
建筑物首层墙面以及门窗口等易受碰撞部位：10J级，撞击处无发散性裂纹
建筑物二层以上墙面等不易受碰撞部位：3J级，撞击处无发散性裂纹
≤500
符合设计要求
表2KM板性能指标
单位面积质量（50厚）
保温层密度
导热系数（25℃±2℃）
垂直于板面的抗拉强度
垂直于板面的抗压强度
体积吸水率
燃烧性能等级
（kg/m2）
（kg/m2）
（Wm.K）
（MPa）
（MPa）
性能指标
标准值
≤330
实测值
产品执行标准
《保温装饰板外墙外保温系统材料》《无机保温防火复合板》
《保温防火复合板应用技术规程》说明
实测值
参见12页
JG/T287-2013
Q/KMCL 002-2013.1
JGJ/T350-2015
图集号
校对丁树风设计张杨张杨
审核陈延新
17CJ78-1
6.2.2KM板常用规格尺寸见表3。表3KM板常用规格尺寸
长×宽
300×600
600×900
(mm）
产品建议最大尺寸600×900，其他规格可任意切割厚度在25~50之间：并可根据用户要求进行模块化设计，由于KM板为保温装饰一体化板，根据工程要求，可以在工厂进行排版、切割、配置板块，并且可在工厂对细部节点处的板块进行预制，减少现场切割工作。6.2.3KM板尺寸允许偏差见表4
表4KM板尺寸允许偏差
对角线差
板面平整度
板边直线度
（mm）
允许偏差
0～+2
6.3粘结砂浆性能指标见表5。
拉伸粘结强度
（与水泥砂浆）
拉伸粘结强度
（与保温板）
（MPa
粘结砂浆性能指标
原强度
（MPa）
原强度
可操作时间（h）
6.4锚固设计应符合以下要求
6.4.1塑料锚栓的要求见表6。
性能指标
1.5～4.0
表6标准试验条件下锚栓抗拉承载力标准值项目
普通混凝土基层墙体
实心砌体基层墙体（包括烧结普通砖、蒸压灰砂砖、蒸压粉煤灰砖砌体以及轻骨料混凝土墙体）
多孔砖砌体基层墙体（包括烧结多孔砖、蒸压灰砂多孔砖砌体墙体）空心砌块基层墙体（包括普通混凝土小型空心砌块、轻集料混凝土小型空心砌块墙体）
蒸压加气混凝土基层墙体
锚栓抗拉承载力
标准值（kN）
图集号
审核陈延新校对丁树风设计张杨张杨页
17CJ78-1
6.4.2塑料锚栓的金属螺钉应采用不锈钢或经过表面防腐蚀处理的金属制成，塑料钉和带圆盘的塑料膨胀管应采用聚酰胺、聚乙烯或聚丙烯制成，不得使用回收的再生材料。塑料锚栓应符合《建筑外墙保温用锚栓》JG/T366相关要求。
（1）固定KM板的锚固件当建筑物高度在27m以下时，固定件的设置为4~5个/m，27m以上不少于6~8个/m。（2）实心基层墙体可采用敲击式固定锚栓或旋入式固定锚拴；空心砌块、多孔砖等基层墙体应采用旋入式固定锚拴。
（3）锚固件锚入钢筋混凝土墙体的有效深度不应小于30mm，进入其他空心砌体基层的有效锚固深度不应小于50mm。
（4）板边长小于600mm时，应在板边中间至少设置1个，若边长大于600mm时，应在板边至少设置2个，且相邻板的锚固件安装时，应将槽对齐。具体布置可参考节点构造图纸示意。
（5）边角部位，如女儿墙、窗洞口、转角等应采用满粘法，且每块板不小于2个锚固件。6.5泡沫条和密封胶的要求。
6.5.1嵌缝材料采用聚乙烯泡沫条（或专用填缝材料）泡沫条宽度宜为缝宽的1.3倍。
6.5.2密封胶采用硅酮型建筑密封胶，其性能指标应符合《硅酮建筑密封胶》GB/T14683的规定。6.5.3专用填缝材料必须符合相关国家和地方标准。7设计要点
7.1KM轻质石材保温系统可应用于高度不超过100m的建筑一般情况下使用高度不宜高于54m。使用高度高于54m或台风地区时，应以实测抗风压值进行计算，并满足设计要求。7.2基层墙体的外侧应采用水泥砂浆进行找平，找平层厚度宜为20mm，且不应小于12mm。当基墙为混凝土墙、灰砂砖基墙等墙体时，墙体与水泥砂浆找平层之间应刷混凝土界面剂；当基墙为加气混凝土砌体墙时，基层墙体与水泥砂浆找平层之间应涂刷专用界面剂，找平层厚度不应小于10mm。砂浆抹面应为毛面，且平整度用2m靠尺检查不大于4mm。7.3施工前对KM轻质石材保温板进行排板设计，板可错缝排列，错缝间距应为1/2板长较为美观（图3）。扣件
图3保温板排列及锚固点布置示意图说明
KM轻质石
材保温板
图集号
审核陈延新校对丁树风设计张杨张杨页
17CJ78-1
7.4系统施工采用粘贴为主，锚固为辅，有效粘结面积不得小于板面的80%。湿贴粘结层厚度不应小于3mm。T型固件用于板材接缝处，Z型件用于女儿墙、勒脚、变形缝等板材收头部位。8施工
8.1施工工序
8.1.1工艺流程：基层检查弹基准线配制胶粘剂粘贴安装固定件—泡沫条填缝—填注密封胶—清洁面板
8.1.2施工顺序：纵向施工应按从下至上的施工顺序进行（以楼层为单位）横向施工应先从阳角开始。先特殊结构（如门、窗的对称性和均性）施工，再大面积施工。8.2施工要点
8.2.1基层要求：外墙找平层厚度宜为20mm，且不应小于12mm，应符合《建筑装饰装修工程质量验收规范》GB50210中级抹灰工程质量要求。
8.2.2配制胶粘剂：
将粉料加入适量的清水，用电动搅拌器调至均匀。8.2.3粘贴KM板
（1）保温装饰板铺贴前应清理表面浮灰，并按锚固点位置在KM板边开槽。
（2）将胶粘剂均匀涂抹在KM板和基面上，注意用锯齿形抹灰板拉出板材和基面垂直向的条纹，粘贴时用手将板材揉匀压实，粘结层厚度不应小于3mm（图4）。KM轻质石材涂胶
基层墙面涂胶
（水平锯齿形）
图4胶粘剂涂抹示意图
（垂直锯齿形）
8.2.4安装固定件：按设计要求排列并预装固件，保温装饰板粘贴完毕后，紧固锚固件。8.2.5填缝：保温装饰板固定后，相邻板块间的缝隙用聚乙烯泡沫条或专用填缝材料填充，泡沫条的直径应为所填缝宽的1.2倍~1.5倍。建议缝宽为5mm~15mm8.2.6打密封胶：先用封胶枪在分格缝内均匀适量的打上密封胶，再用刮刀刮平密封胶。8.2.7清洁板面：清洁保温装饰板边缘上的涂灰、污垢。8.2.8转角部位施工：宜采用切角构造，并用专用加固填缝胶泥加固。
图集号
审核陈延新校对丁树风设计张杨张杨页
17CJ78-1
9验收
9.1一般规定
9.1.1外墙保温工程应按现行国家标准《建筑工程施工质量验收统一标准》GB50300、《建筑节能工程施工质量验收规范》GB50411和《保温防火复合板应用技术规程》JGJ/T350规定进行产品及系统要求及施工质量验收。9.1.2各项目检查数量应符合以下要求：以每8000m2~10000m2划分为一个检验批，不足8000m2也应划分为一个检验批；也可以根据与施工流程相一致且方便施工与验收的原则，由施工单位与监理（建设）单位共同商定，每个检验批每100m2应至少抽查一处，每处不得小于10m2，每个检验批至少检查3处。
9.1.3保温系统应对下列隐蔽工程项目进行验收（1）基层处理和找平层质量；
（2）保温层厚度；
（3）保温装饰板粘结砂浆的涂胶面积和厚度、涂胶的布置及数量；
（4）板缝的构造和密封；
（5）变形缝、门窗洞口、女儿墙节点构造；（6）固定件的安装。
9.2主控项目
9.2.1保温系统的材料进场后，应对其外观、构造、表观密度、粘结砂浆的粘结强度、密封材料、连接件等进行进场复验。
9.2.2材料进场复验项目：
（1）保温装饰板垂直于板面抗拉强度、板材尺寸稳定性、密度、导热系数；
（2）胶粘剂的原强度和浸水48h拉伸粘结强度；（3）锚固件的现场拉拔承载力。9.2.3基墙水泥找平层处理、保温系统各组成材料与构造应符合设计要求，复合保温板应无脱层、起翘、起皮等缺陷，并应按经过审批的施工方案施工。9.2.4保温芯材厚度偏差应符合设计要求。9.2.5KM板粘贴固定应牢固，不应有脱胶，松动现象。9.2.6固定件的安装应符合设计和相关标准的规定，有效粘结面积不得小于板面的80%。
检查方法：检查施工记录和隐蔽工程验收记录；对锚固件进行现场拉拔测试。
9.2.7板缝及构造节点及嵌缝施工做法应符合设计及相关标准规定要求。
9.2.8门窗、凸窗洞口周边墙面及外墙出挑构件等部位的保温及防水密封措施应符合设计要求和相关标准的规定9.3一般项目
9.3.1KM板外观检查应符合下列要求说明
图集号
审核陈延新校对丁树风设计张杨张杨页17CJ78-1
（1）保温装饰工程应平整、洁净、无歪斜和裂缝（2）保温装饰板整体色泽应均匀一致，无发花现象：（3）板缝胶应连续、平直、密实、无空鼓。9.3.2KM板铺贴允许偏差和检验方法应符合表7的规定表7KM板铺贴允许偏差和检验方法项目
立面垂直度
表面平整度
接缝直线度
接缝高低差
接缝宽度
允许偏差（mm）
检验方法
用2m垂直检测尺检查
用2m靠尺和塞尺检查
拉5m线，不足5m拉通线
用钢垂尺检查
用钢直尺和塞尺检查
用钢直尺检查
10其他
10.1本图集中除注明单位者外，其他均以毫米（mm）为单位。10.2其他未尽事宜，均应按国家现行标准执行。10.3本图集根据由信阳科美新型材料有限公司提供的技术资料编制，图集的解释由该公司负责。11详图索引方法
17CJ78-1
审核陈延新校对丁树风设计张杨张杨图集号
17CJ78-1
T1型插入式扣件
T2型插入式扣件
L型托件
T1型插入式扣件，由两部分组成，可调整伸出长度T2型插入式扣件，由两部分组成，可调整伸出长度1.5厚
L型扣件
KM板保温系统配套件
审核陈延新校对丁树风设计张杨张杨图集号
17CJ78-1
居住建筑
公共建筑
气候分区
夏热冬冷地区
夏热冬暖地区
夏热冬冷地区
夏热冬暖地区
夏热冬冷地区
夏热冬暖地区
夏热冬冷、夏热冬暖地区墙体的传热系数和热情性指标限值墙体部位
分户墙、楼梯间隔墙、
外走廊隔墙
体形系数<0.4
体形系数>0.4
体形系数<0.4
体形系数>0.4
外墙（包括非透明幕墙）
外墙（包括非透明幕墙）
外墙（包括非透明幕墙）
外墙（包括非透明幕墙）
传热系数K【W/（m2.K)】
热情性指标D<2.5热情性指标D>2.5K≤1.0
2. 03. 0
或1.52.8
或0.72.5
建筑墙体的传热系
数和热情性指标，应根
据建筑所处城市的气候
分区区属，符合该表的
规定。如果墙体的传热
系数不满足表中规定，
必须按建筑节能设计标
准的规定进行围护结构
热工性能的综合判断。
表中外墙传热系数
为包括结构性热桥在内
的平均传热系数K.。
D是外墙主体部位热
情性指标。
注：本表摘自《夏热冬冷地区居住建筑节能设计标准》JGJ134-2010、《夏热冬暖地区居住建筑节能设计标准》JGJ75-2012、《公共建筑节能设计标准》CB50189-2015。外墙平均传热系数的计算
1.外墙平均传热系数应按现行国家标准《民用建筑热工设计规范》GB50176的有关规定进行计算。2.对于一般建筑，外墙平均传热系数也可按下式计算：K=ΦKp
式中：K-外墙平均传热系数；
Kp-外墙主体部位传热系数：
中一外墙主体部位传热系数的修正系数。3.外墙主体部位传热系数的修正系数取值夏热冬冷地区中=1.10
夏热冬暖地区中=1.00
外墙保温节能设计要求
审核 陈延新校对丁树风设计张杨珠杨图集号
17CJ78-1
