【17CJ76-1】 泡沫玻璃保温防水紧密型系统建筑构造-风格（FOAMGLAS）

17CJ76-1
泡沫玻璃保温防水紧密型系统建筑构造一风格（FOAMGLAS）
参考图集
中国建筑标准设计研究院
为部，
17CJ76-1
泡沫玻璃保温防水紧密型系统建筑构造—风格（FOAMGLAS）
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社
泡沫玻璃保温防水紧密型系统建筑构造-风格（FOAMGLAS）
国家建筑标准设计参考图
主编单位
中国建筑标准设计研究院有限公司匹兹堡康宁（烟台）保温材料有限公司实行日期二〇一七年四月一日

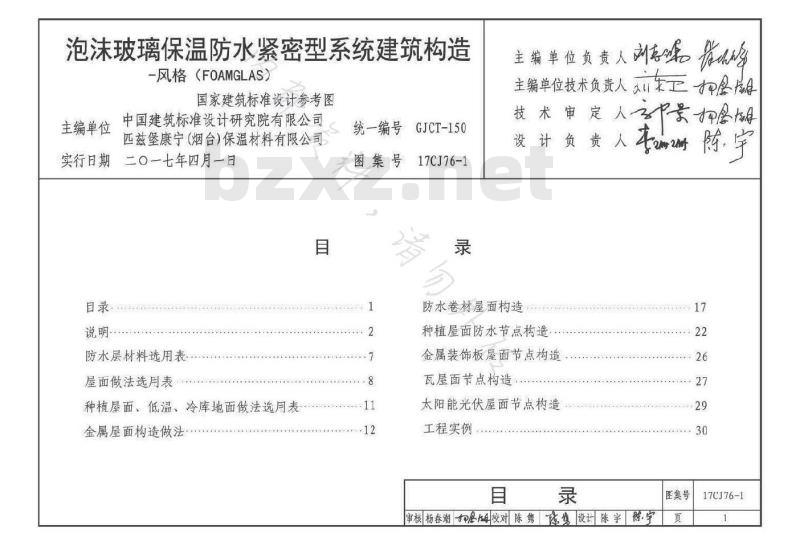

说明·
防水层材料选用表
屋面做法选用表
种植屋面、低温、冷库地面做法选用表金属屋面构造做法
统一编号
文图集号
GJCT-150
17CJ76-1
主编单位负责人
主编单位技术负责人工
技术审定人景
茂计负责人本附所宁
防水卷材屋面构造
种植屋面防水节点构造
金属装饰板屋面节点构造
瓦屋面节点构造
太阳能光伏屋面节点构造
工程实例
审核杨春潮校对陈隽你集设计陈字陶宁17
图集号
17CJ76-1

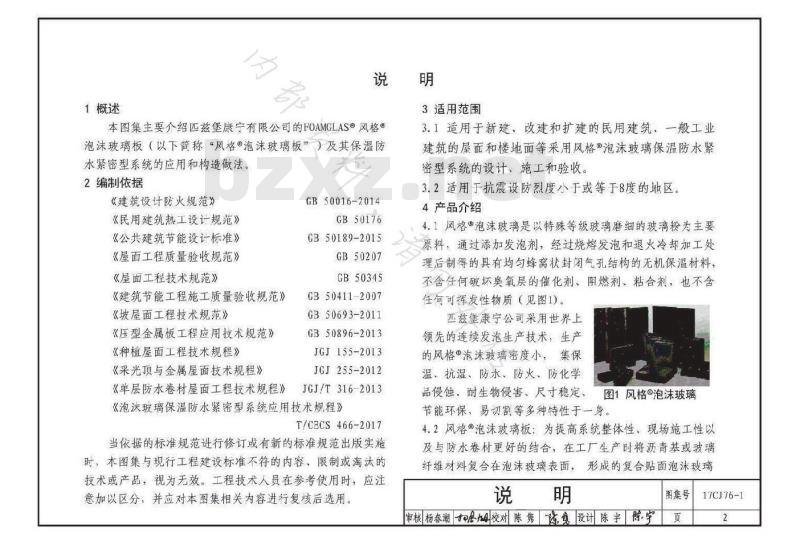

1概述
3适用范围
本图集主要介绍匹慈堡康宁有限公司的FOAMGLAS风格泡沫玻璃板（以下筒称“风格泡沫玻璃板”）及其保温防水紧密型系统的应用和构造做法。2编制依据
《建筑设计防火规范》
《民用建筑热工设计规范》
《公共建筑节能设计标准》
《屋面工程质量验收规范》
《屋面工程技术规范》
《建筑节能工程施工质量验收规范》《坡屋面工程技术规范》
《压型金属板工程应用技术规范》《种植屋面工程技术规程》
《采光顶与金属屋面技术规程》GB 50016-2014
GB50176
GB50189-2015
GB50207
GB50345
GB50411-2007
GB50693-2011
GB50896-2013
JGJ 155-2013
JGJ255-2012
《单层防水卷材屋面工程技术规程》JGJ/T316-2013《泡沃玻璃保温防水紧密型系统应用技术规程》T/CECS466-2017
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容，限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3.1适用于新建、改建和扩建的民用建筑、一般工业建筑的屋面和楼地面等采用风格泡沫玻璃保温防水紧密型系统的设计，施工和验收。3.2适用于抗震设防烈度小于或等于8度的地区。4产品介绍
4.1风格泡沫玻璃是以特殊等级玻璃磨细的玻璃粉为主要原料，通过添加发泡剂，经过烧熔发泡和退火冷却加工处理后制得的具有均匀蜂窝状封闭气孔结构的无机保温材料，不含任何破坏臭氧层的催化剂、阻燃剂、粘合剂，也不含任何可挥发性物质（见图1）
远兹堡康宁公司采用世界上
领先的连续发泡生产技术，生产的风格泡沫玻璃密度小，集保
温、抗湿、防水、防火、防化学品侵蚀、耐生物侵害、尺寸稳定、图1风格泡沫玻璃
节能环保，易切割等多种特性于一身。4.2风格泡沫玻璃板：为提高系统整体性、现场施工性以及与防水卷材更好的结合，在工厂生产时将沥青基或玻璃纤维材料复合在泡沫玻璃表面，形成的复合贴面泡沫玻璃说明
图集号
审核杨春潮限校对陈隽连设计陈宇陶宁页17CJ76-1

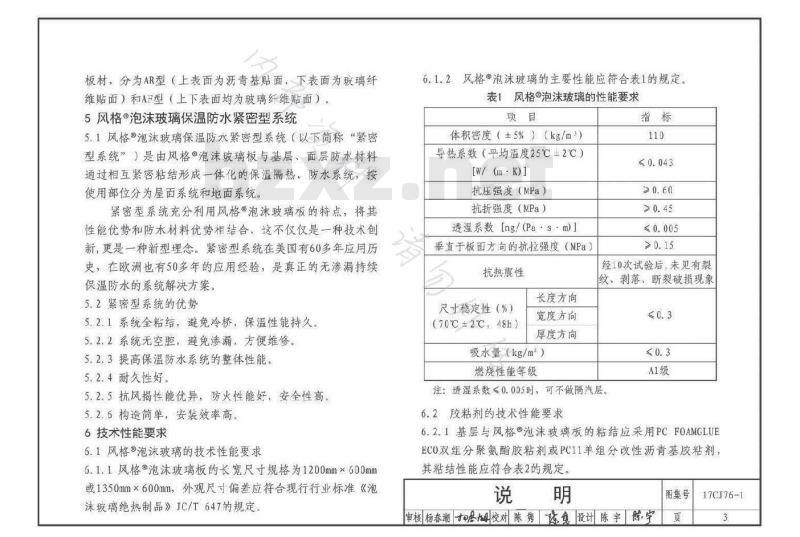

板材，分为AR型（上表面为沥青基贴面，下表面为玻璃纤维贴面）和AF型（上下表面均为玻璃纤维贴面）。5风格泡沫玻璃保温防水紧密型系统5.1风格泡沫玻璃保温防水紧密型系统（以下简称“紧密型系统”是由风格泡沫玻璃板与基层、面层防水材料通过相互紧客粘结形成一体化的保温隔热，防水系统，按使用部位分为屋面系统和地面系统。紧密型系统充分利用风格泡沫玻璃板的特点，将其性能优势和防水材料优势相结合，这不仅仅是一种技术创新，更是一种新型理念。紧密型系统在美国有60多年应月历史，在欧洲也有50多年的应用经验，是真正的无渗漏持续保温防水的系统解决方案。
5.2紧密型系统的优势
5.2.1系统全粘结，避免冷桥，保温性能持久。5.2.2系统无空腔，避免渗漏，方便维修5.2.3提高保温防水系统的整体性能。5.2.4耐久性好。
5.2.5抗风揭性能优异，防火性能好，安全性高。5.2.6构造简单，安装效率高。
6技术性能要求
6.1风格泡沫玻璃的技术性能要求6.1.1风格泡沐玻璃板的长宽尺寸规格为1200mm×600mm或1350mm×600mm，外观尺寸偏差应符合现行行业标准《泡沫玻璃绝热制品》JC/T647的规定6.1.2风格泡沫玻璃的主要性能应符合表1的规定。表1风格泡沫玻璃的性能要求
体积密度（±5%）（kg/m）
导热系数（平均温度25℃主2℃）[W/(n·)]
抗压强度（MPa）
抗折强度（MPa）
透湿系数[ng/（Pasm)]
垂直于板面方向的抗拉强度（MPa）抗热震性
尺寸稳定性（%）
(70℃±2℃48h
长度方向
宽度方向
厚度方向
吸水量（kg/m2）
燃烧性能等级
经10次试验后，未见有裂
纹、剥落、断裂破损现象
注：透湿系数<0.005时，可不做隔汽层。6.2胶粘剂的技术性能要求
6.2.1基层与风格泡沫玻璃板的粘结应采用PCFOAMGLUEECO双组分聚氨酯胶粘剂或PC1I单组分改性沥青基胶粘剂其粘结性能应符合表2的规定。
审核杨春潮限校对陈隽 陈复设计陈宇防·宁图集号
17CJ76-1
表2基层胶粘剂粘结性能要求
与泡沫玻璃（kPa）
与压型钢板（kPa）
与水泥砂浆（kPa）
拉伸粘结强度原强度
≥100
6.2.2面层为高分子防水卷材时，所用胶粘剂性能应符合现行行业标准《高分子防水卷材胶粘剂》JC/T863的规定6.3防水材料性能要求：应采用高聚物改性沥青防水卷材或合成高分子防水卷材。高聚物改性沥青防水卷材应选用热熔型或自粘型产品，合成高分子防水卷材应采用背衬型产品，其外观质量，规格和性能均应符合国家现行有关标准的规定。
6.4PCSP金属盘性能要求
6.4.1PCSP金属盘所用钢材应符合现行国家标准《连续热镀锌钢板及钢带》CB/T2518的有关规定，钢材牌号为Q235B公称厚度不应低于1.5mm，热镀锌镀层为z275。6.4.2PCSP金属盘分为普通型和加强型两类（见图2）。普通型
加强型
（平面尺寸为200mm×200mm）
（平面尺寸为150mm×150mm）
图2PCSP金属盘类别
6.5紧密型屋面系统抗风揭性能要求6.5.1紧密型屋面系统应满足设计和现行有关标准对抗风揭性能的要求。
6.5.2匹兹堡康宁公司在相关检测机构对系统抗风揭性能进行了检测，具体检测结果见表3。表3抗风揭性能检测结果
屋面系统
卷材暴露式
屋面系统
卷材暴露式
屋面系统
压型金属板
屋面系统
压型金属板
屋面系统
(正压法）
比利时
(负压法）
(正压法）
比利时
（负压法）
检测结果
依据标准
在6.5kPa压力下保持
22s后，泡沃玻璃板《单层防水卷材屋上表层分离，试验结面
面工程技术规程》
JCJ/T316-2013
束、模拟抗风揭等级
为5.7kPa
系统抗风揭性能可达
到6.5kPa
风压升至4.8kPa时
直立锁边金属板的不
锈钢滑动扣件分离
试验结束（防水层及
以下构造无任何破
坏），模拟抗风揭等
级为4.3kPa
系统抗风揭性能可达
到5.5kPa
欧洲UEAtc
Guideiines(2010)
《压型金属板工
程应用技术规范》
GB 50896-2013
欧洲ETAG006
图集号
审核杨春潮校对陈隽陈综设计陈宇附·宇顶
17CJ76-1
7设计选用要点
7.1热工设计
7.11风格泡沫玻璃的厚度，应根据现行节能设计标准要求，通过热工计算确定
7.1.2风格泡沫玻璃的导热系数（2c）和蓄热系数（Sc）的设计计算值应按表4取值。
表4导热系数（入c和蓄热系数（Sc）取值导热系数
[W/(mK)]
蓄热系数
W/ (m2K))
修正系数
[W/(mK)]
[W/ (m2K)]
7.2压型钢板基层（见图3）除应符合现行相关标准要求外，还应符合下列规定：
7.2.1压型钢板与结构连接件应位于钢板波谷位置，不得位于波峰位置。
7.2.2压型钢板厚度不应小于0.75mm。7.2.3压型钢板波峰应为平面，并不带肋状凸起和其他凸起。
7.2.4波宽度/相邻波峰间距≥40%。7.2.5压型钢板基层波谷开口宽度和风格泡沫玻璃板最小厚度应符合表5的对应关系，若不满足应采取加强指施。7.3防水卷材的选用应满足国家现行标准有关建筑防水等级和设防的要求，并应与风格泡沫玻璃板型号相适应。防水卷材类型与风格泡沫玻璃板对应关系及施工方法见表6波峰宽度开口宽度L波峰宽度
波峰间距
图3压型钢板示意图
表5压型钢板波谷开口宽度和泡沫玻璃板最小厚度关系波谷开口宽度L
L≤80mm
80mm110mm140mm泡沫玻璃板最小厚度
表6防水卷材类型与泡沫玻璃板对应关系泡汰玻璃板类型
风格RAR型
风格RAF型
防水卷材类型
高聚物改性沥青防水卷材
自粘聚合物改性沥青防水卷材
合成高分子防水卷材
施工方法
热熔法
自粘法
冷粘法
7.4应根据防水卷材的暴露程度，选择耐紫外线、耐老化相适应的卷材。外露使用的高聚物改性沥青防水卷材表面应覆有页岩片、粗矿物颗粒等耐候性保护材料。说明
审核杨春潮限校对陈隽陈复设计陈宇防·宁图集号
17CJ76-1
7.5对于金属屋面、瓦屋面、太阳能屋面等屋面形式，应根据设计要求在泡沫玻璃板表面设置PCSP金属盘。PCSP金属盘的数量和间距应符合下列规定：7.5.1应根据工程屋面抗风揭性能要求和固定支座或支撑构件进行设计。每个固定支座或支撑构件对应一个PCSP金属盘：
7.5.2单个PCSP金属盘的抗拉拔力标准值：普通型为800N加强型为1600N：
7.5.3PCSP金属盘抗拉拨力不应低于固定支座或支撑构件的设计抗拉拔力。若不满足，则应加密固定支座或对PCSP金属盘采用加强指施，其抗拉拨力应通过试验获得。8施工要点
8.1基层应符合下列规定：
8.1.1基层应坚实、平整、干净、千干燥，无影响粘结的附着物；混凝土或砂浆基层不应有疏松、开裂、空鼓等现象。8.1.2基层表面平整度偏差不应大于4mm/2m如不满足要求，应进行找平处理。对于混凝土基层，应采用水泥砂浆进行找平。对压型钢板基层，也应进行相应处理直至平整度满足要求。
8.2风格泡沫玻璃板应采用条粘法铺贴施工。当为混疑土基层时，也可采用“S”形布胶法铺贴。铺贴时应按规定的间距和宽度进行，相邻两条胶约问距不应大于300mm，任意切割后的小夫风格泡沫玻璃板不应少于两条胶8.3相邻两行风格泡沃玻璃板间应错缝铺贴，错缝宽度一般为1/2板长，最小错缝尺寸不应小于100mm；分层铺设时，上下层接缝也应相互错开。
8.4PCSP金属盘的安装应符合下列规定8.4.1应采用热熔法或冷粘法将PCSP金属盘安装于风格泡沫玻璃板表面，要求PCSP金属盘底面和风格泡沫玻璃板表面完全接触、服帖、平整且紧密粘结。84.2PCSP金属盘安装就位后，应根据实际安装的精确位置且在不妨碍防水卷材铺贴约情况下做好标记。8.4.3固定支座或支撑构件应安装在事先标记的PCSP金属盘正中位置。
8.5防水卷材的施工应符合国家现行标准的规定。8.6紧密型系统防水层上若设计有保护层或其他上层构造，应及时进行施工。
9其他
9.1本图集中除注明单位者外：其他均以毫米（mm）为单位。9.2本图集根据匹兹堡康宁有限公司提供的技术资料编制，图集的解释由该公三负责
10详图索引方法
17CJ76-17
详图编号
详图页次
图集号
审核杨春潮校对陈隽设计陈宇街·宇页17CI76-1
防水等级
工级防水
防水等级
Ⅱ级防水
平屋面防水层材料选用表（1级）编号
防水材料种类
3.0+3.0厚弹性体改性沥青（SBS)防水卷材3.0+3.D厚塑性体改性沥青（APP)防水卷材①3.0厚弹性体改性沥青(SBS)防水卷材②1.5厚自粘高聚物改性沥青防水卷材（无胎）①3.0厚塑性体改性沥青（APP）防水卷材?1.5厚自粘高聚物改性沥青防水卷材（无胎）平屋面防水层材料选用表（Ⅱ级）编号
防水材料种类
4.0厚弹性体改性沥青（SBS)防水卷材4.0厚塑性体改性沥青（APP)防水卷材3.0厚自粘聚合物改性沥青防水卷材（聚酯胎）单层防水卷材屋面防水层材料选用表（1级）防水等级
I级防水
防水材料种类
1.5厚聚氯乙烯（PVC)防水卷材（背衬型）1.5厚热塑性聚烯烃（TPO)）防水卷材（背衬型）1.5厚三元乙丙橡胶（EPDMO防水卷材（背衬型）5.0厚弹性休改性沥青（SBS)防水卷材5.0厚塑性体改性沥青（APP)防水卷材单层防水卷材屋面防水层材料选用表（I级）防水等级
Ⅱ级防水
防水材料种类
1.2厚聚氯乙烯（PVC)防水卷材（背衬型）1.2厚热塑性聚烯烃（TPO)防水卷材（背衬型）1.2厚三元乙丙橡胶（EPDM)防水卷材（背衬型）4.0厚弹性体改性沥青（SBS)防水卷材4.0厚塑性体改性沥青（APP）防水卷材耐根穿刺屋面防水层材料选用表防水材料种类
④4.0厚弹性体改性沥青（SBS）耐根穿刺防水卷材②4.0厚弹性体改性沥青（SBS）防水卷材（普通防水层）4.0厚塑性体改性沥青（APP）耐根穿刺防水卷材②4.D厚塑性体改性沥青（APP）防水卷材（普通防水层）①1.2厚聚氯乙烯（PVC)防水卷材（耐根穿刺防水层）②1.5厚象氯乙烯（PYC）防水卷材（普通防水层①1.2厚三元乙丙（EPDM）防水卷材（耐根穿刺防水层）②1.5厚三元乙丙（EPDMO防水卷材（普通防水层）①1.2厚热塑性聚烯烃（TPO)防水卷材（耐根安刺防水层）②1.5厚热塑性聚烯烃（TPO)防水卷材（普通防水层）防水层材料选用表
审核杨春潮限校对陈隽复设计陈宇防·宁图集号
17CJ76-1
上人屋
面-紧密
型屋面
不上人
屋面一
紧密型
保温防水构造做法
1面层，具体见工程设计
2保护层
3隔离层
4改性沥青防水卷材
5风格AR泡沫玻璃板
6PCFOAMGLUEECO/PC11胶粘剂
7水泥砂浆找平层
8最薄30厚轻集料混凝十2%找坡层9钢筋混凝土屋面板
1改性沥青防水卷材
2风格AR泡沫玻璃板
3PCFOAMGLUEECO/PCI1胶粘剂
4水泥砂浆找平层
5最薄30厚轻集料混凝土2%找坡层6钢筋混凝土屋面板
平屋面做法选用表
级Ⅱ级下载图集就来标准下载网
架空屋
面-紧密
型屋面
停车屋
面-紧密
型屋面
保温防水构造做法
1架空层具休见工程设计
2隔离层
3改性沥青防水卷材
4风格AR泡沫玻璃板
5PCFOAMGLUEECO/PC11胶粘剂
6水泥砂浆找平层
7最薄30厚轻集料混凝土2%找坡层8钢筋混凝土屋面板
1面层，具体见工程设计
2细石混凝土保护层
3隔离层
4改性沥青防水卷材
5风格AR泡沫玻璃板
6PCFOAMGLUEECO/PC11胶粘剂
7水泥砂浆我平层
8最薄30厚轻集料混凝土2%找坡层9钢筋混凝土屋面板
屋面做法选用表
图集号
审核杨春潮限校对陈隽设计陈字岗·宇页备注
I级Ⅱ级
17CJ76-1
单层卷
面-紧
密型屋
单层卷
面-紧密
型屋面
双层卷
材暴露
面-紧
密型屋
防水卷材屋面做法选用表
保温防水构造做法
改性沥青防水卷材
2风格AR泡沫玻璃板
3PCFOAMGLUEECO/PCII胶粘剂
4压型钢板基层
1a.PVC防水卷材（粘结法）
b.TPO防水卷材（粘结法）
C.EPDM防水卷材（粘结法）
2风格?AF泡沫玻璃板
3PCFOAMGLUEECO/PCII胶粘剂
4压型钢板基层
1改性沥青防水卷材
2风格?AR泡沫玻璃板
3PCFOAMGLUEECO/PC11胶粘剂
4压型钢板基层
I级Ⅱ级
DW1-4DW2-4
DW1-5DW2-5
金属屋
面混凝
土基层
-紧密
型屋面
金属屋
面钢结
构基层
型屋面
金属屋
面木结
构基层
-紧密
型屋面
金属屋面做法选用表
保温防水构造做法
1压型金属屋面板
23.0厚改性沥青防水券材
3PCSP金属盘
4风格AR泡沐玻璃板
5PCFOAMGLUEECO/PC11胶粘剂
6水泥砂浆找平层
7最薄30厚轻集料混凝土2%找坡层8钢筋混凝主屋面板
1压型金属屋面板
23.0厚改性沥青防水卷材
3PCSP金属盘
4风格AR泡沐玻璃板
5PCFOAMGLUE-ECO/PC11胶粘剂
6压型钢板基层
1压型金属屋面板
23.0厚改性沥青防水卷材
3PCSP金属盘
A风格?AR泡沫玻璃板
5PCFOAMGLUEECO/PC11胶粘剂
6木结构板
7木结构条
屋面做法选用表
审核杨春潮限校对陈隽设计陈字岗·字图集号
17CJ76-1
太阳能
光伏屋
面-紧密
型屋面
太阳能
光伏屋
面-紧密
型屋面
太阳能光伏屋面做法选用表
保温防水构造做法
1太阳能光伏系统支架
2改性沥青防水卷材
3PCSP金属盘
4风格AR泡沫玻璃板
5PCFOANGLUEECO/PC11胶粘剂
6压型钢板
7屋面擦条
1太阳能光伏系统支架
2改性沥青防水卷材
3PCSP金属盘
4风格AR泡沫玻璃板
5PCFOAMGLUEECO/PC11胶粘剂
6水泥砂浆找平层
7最薄30厚轻集料混凝土2%战坡层8钢筋混凝土屋面板
I级Ⅱ级
金属装
饰板屋
面-紧密
型屋面
平瓦屋
面-紧
密型屋
金属装饰板屋面做法选用表
保温防水构造做法
1金属装饰板
2龙骨
3改性沥青防水卷材
4PCSP金属盘
5风格AR泡沫玻璃板
6PCFOAMGLUEECO/PC11胶粘剂
7压型钢板
8屋面擦条
瓦屋面做法选用表
保温防水构造做法
1平瓦
2挂瓦条
3顺水条
4改性沥青防水卷材
5PCSP金属盘
6风格?AR泡沫玻璃板
7PCFOAMGLUEECO/PC11胶粘剂
8屋面板（钢筋混凝土或钢结构）屋面做法选用表
审核杨春潮限校对陈隽设计陈字岗·字图集号
I级Ⅱ级
17CJ76-1
