【02S501-2】 双层井盖

　　本图集适用于给水排水管道工程中的给水井（阀门井、消火栓井、水表井），排水井（雨水井、污水井）及给排水构筑物的各种出入口井口。主要内容包括Φ500、Φ600、Φ700、Φ800球墨铸铁和灰口铸铁井盖井座、玻璃钢子盖的做法。双层井盖支座分为分离式和一体式两种，上层井盖按97S501-1选用，下层井盖（子盖及井座、双层井盖支座）按本图集选用。

双层井盖

批准部门：中华人民共和国建设部
主编单位：中国建筑标准设计研究所
批准文号：建质[2002]236号
图集号：02S501-2
实行日期：2002年12月

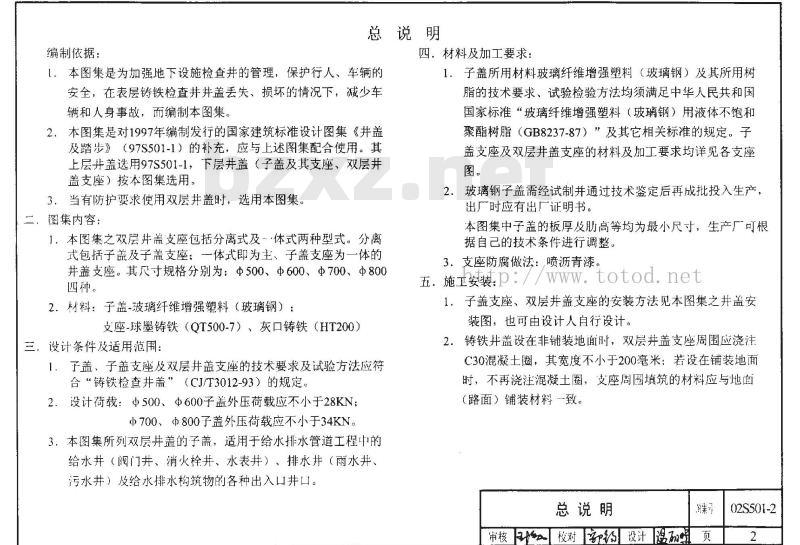

总说明

一、编制依据
1. 本图集为加强地下设施检查井的管理，保护行人、车辆的安全，在表层铸铁检查井井盖丢失、损坏的情况下，减少车辆和人身事故而编制。
2. 本图集是对1997年编制发行的国家建筑标准设计图集《井盖及踏步》（97S501-1）的补充，应与上述图集配合使用。其上层井盖选用97S501-1，下层井盖（子盖及其支座、双层井盖支座）按本图集选用。
3. 当有防护需要使用双层井盖时，选用本图集。

二、图集内容
1. 本图集之双层井盖支座包括分离式及一体式两种型式。分离式包括子盖及子盖支座；一体式即为子盖支座为一体的井盖支座。其尺寸规格分别为：Φ500、Φ600、Φ700、Φ800四种。
2. 材料：子盖采用玻璃纤维增强塑料（玻璃钢）；支座采用球墨铸铁（QT500-7）或灰口铸铁（HT200）。

三、设计条件及适用范围
1. 子盖、子盖支座及双层井盖支座的技术要求及试验方法应符合“铸铁检查井盖”（CJ/T3012-93）的规定。
2. 设计荷载：Φ500、Φ600子盖外压荷载应不小于28kN；Φ700、Φ800子盖外压荷载应不小于34kN。
3. 本图集所列双层井盖的子盖，适用于给水排水管道工程中的给水井（阀门井、消火栓井、水表井）、排水井（雨水井、污水井）及给水排水构筑物的各种出入口井。

四、材料及加工要求
1. 子盖所用材料玻璃纤维增强塑料（玻璃钢）及其所用树脂的技术要求、试验检验方法均须满足中华人民共和国国家标准“玻璃纤维增强塑料（玻璃钢）用液体不饱和聚酯树脂”（GB8237-87）及其他相关标准的规定。子盖支座及双层井盖支座的材料及加工要求均详见各支座图。
2. 玻璃钢子盖需经试制并通过技术鉴定后再成批投入生产，出厂时应有出厂证明书。本图集中子盖的板厚及肋高等均为最小尺寸，生产厂可根据自己的技术条件进行调整。
3. 支座防腐做法：喷沥青漆。

五、施工安装
1. 子盖支座、双层井盖支座的安装方法见本图集之井盖安装图，也可由设计人自行设计。
2. 铸铁井盖设在非铺装地面时，双层井盖支座周围应浇注C30混凝土圈，其宽度不小于200mm；若设在铺装地面时，不再浇注混凝土圈，支座周圈填筑的材料应与地面（路面）铺装材料一致。

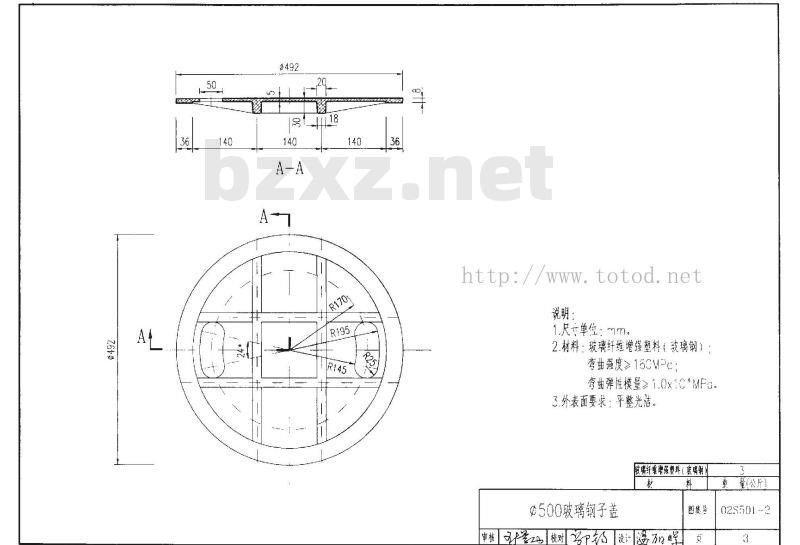

Φ500玻璃钢子盖技术说明：
1. 尺寸单位：mm。
2. 材料：玻璃纤维增强塑料（玻璃钢）。
3. 技术性能：弯曲强度≥160MPa，弯曲弹性模量≥1.0×10⁴MPa。
4. 外表面要求：平整光洁。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

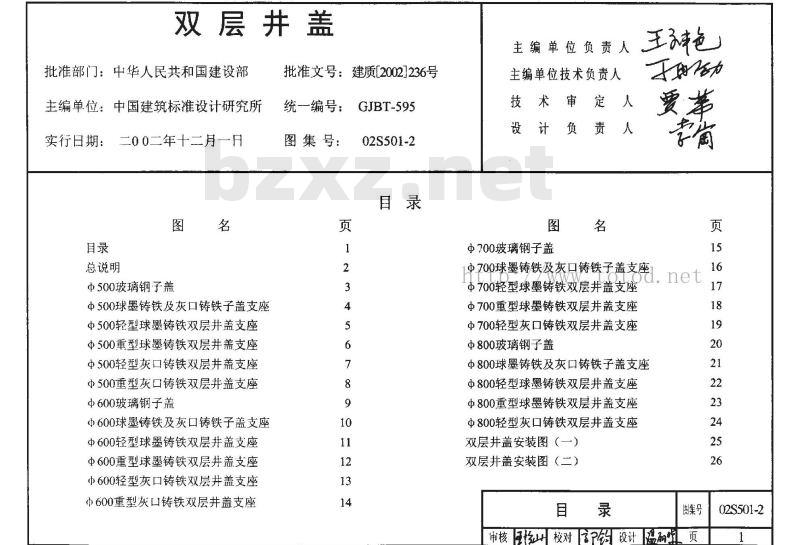

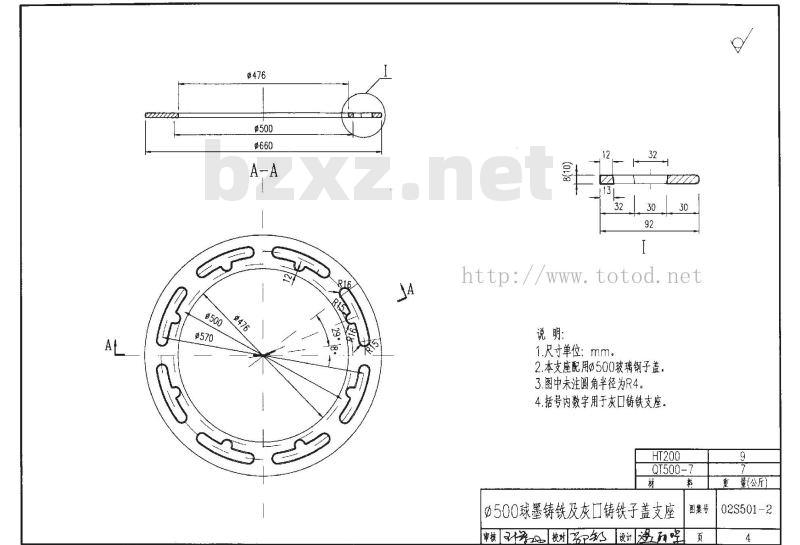

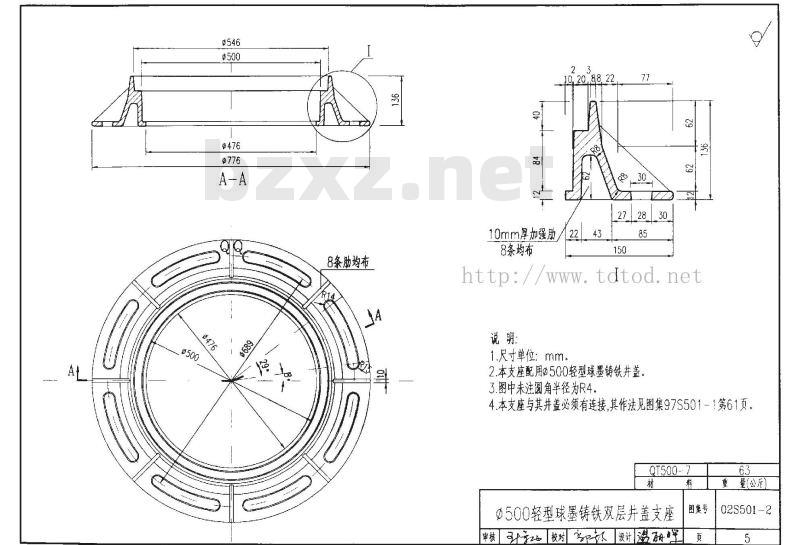

目录 1 总说明 2 Φ500玻璃钢子盖 3 Φ500球墨铸铁及灰口铸铁子盖支座 4 Φ500轻型球墨铸铁双层井盖支座 5 Φ500重型球墨铸铁双层井盖支座 6 Φ500轻型灰口铸铁双层井盖支座 7 Φ500重型灰口铸铁双层井盖支座 8 Φ600玻璃钢子盖 9 Φ600球墨铸铁及灰口铸铁子盖支座 10 Φ600轻型球墨铸铁双层井盖支座 11 Φ600重型球墨铸铁双层井盖支座 12 Φ600轻型灰口铸铁双层井盖支座 13 Φ600重型灰口铸铁双层井盖支座 14 Φ700玻璃钢子盖 15 Φ700球墨铸铁及灰口铸铁子盖支座 16 Φ700轻型球墨铸铁双层井盖支座 17 Φ700重型球墨铸铁双层井盖支座 18 Φ700轻型灰口铸铁双层井盖支座 19 Φ800玻璃钢子盖 20 Φ800球墨铸铁及灰口铸铁子盖支座 21 Φ800轻型球墨铸铁双层井盖支座 22 Φ800重型球墨铸铁双层井盖支座 23 Φ800轻型灰口铸铁双层井盖支座 24 双层井盖安装图（一） 25 双层井盖安装图（二） 26
