【03D501-3】 利用建筑物金属体做防雷及接地装置安装

本图集适用于第二和第三防雷建筑物,基础接地体还适用于不属于第一,第二,第三类防雷建筑物的其他建筑物要求设置的接地体.

03D501-3
利用建筑物金属体做防雷及接地装置安装

国家建筑标准设计
中国建筑标准设计研究院出版
批准部门：中华人民共和国建设部
批准文号：建质[2003]17号

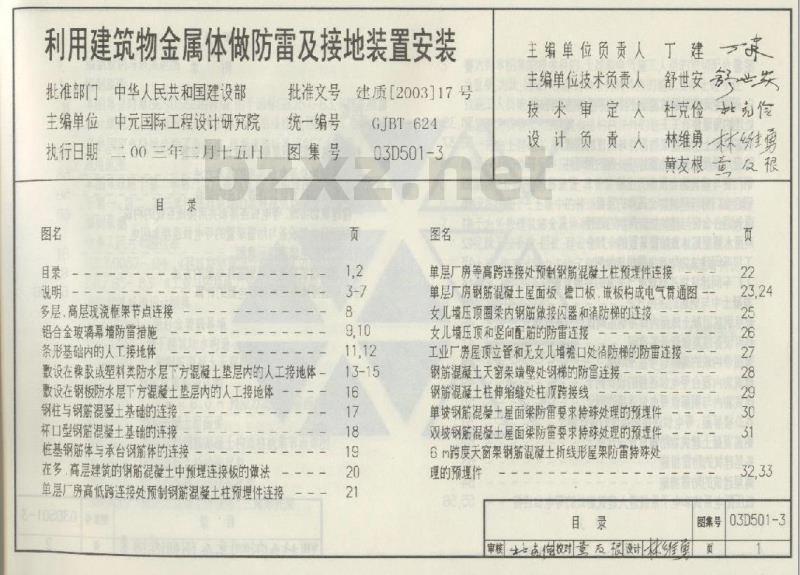

【目录】
1. 多层、高层现浇框架节点连接
2. 铝合金玻璃幕墙防雷措施
3. 条形基础内的人工接地体
4. 设置在胶或塑料类防水层下方混凝土垫层内的人工接地体
5. 设置在钢板防水层下方混凝土垫层内的人工接地体
6. 钢柱与钢筋混凝土基础的连接
7. 杯口型钢筋混凝土基础的连接
8. 柱基钢筋体与承台钢筋体的连接
9. 在多层、高层建筑的钢筋混凝土中预埋连接板的做法
10. 单层厂房高低跨连接处预制钢筋混凝土柱预埋件连接
11. 单层厂房等高跨连接处预制钢筋混凝土柱预埋件连接
12. 单层厂房钢筋混凝土屋面板、檐口板、嵌板构成电气贯通图
13. 女儿墙压顶圈梁内钢筋做接闪器和消防梯的连接
14. 女儿墙压顶和多向配筋的防雷连接
15. 工业厂房屋顶立管和无女儿墙截口处消防梯的防雷连接
16. 钢筋混凝土天窗架端壁处钢梯的防雷连接
17. 钢筋混凝土柱伸缩缝处柱顶跨接线
18. 单坡钢筋混凝土屋面防雷要求特殊处理的预埋件
19. 双坡钢筋混凝土屋面防雷要求特殊处理的预埋件
20. 6m跨度天窗架钢筋混凝土折线形屋架防雷特殊处理的预埋件

【说明】
1.1 编制原则
本图集是对原86SD566的修编。由于国标GBJ57-83《建筑防雷设计规范》及其他有关标准于90年代相继修编，国际电工委员会及其他国家也陆续出版了新标准，根据这些标准编制了本图集。

1.2 适用范围
本图集适用于第二类和第三类防雷建筑物。基础接地体还适用于不属于第一、第二、第三类防雷建筑物的其他建筑物要求设置的接地。

【编制依据】
1. 中华人民共和国标准：
- GB50057-94 《建筑物防雷设计规范》（2000年版）
- GBJ65-83 《工业与民用电力装置的设计规范》

2. 国家建筑标准设计图集：
- 97J103-1 铝合金玻璃幕墙
- 96SJ301 地下建筑防水构造
- 94G316 T形钢筋混凝土天窗架
- 97G329 建筑抗震构造详图
- 92G410 1.5m×6.0m预应力混凝土屋面板
- 96G353 钢筋混凝土屋面架
- 98G363 多层砖房钢筋混凝土构造柱抗震节点详图
- 95G314 钢筋混凝土折线形屋架
- 95G315 预应力混凝土折线形屋架
- 96G433 预应力混凝土折线形、三角形托架

【施工建议】
为达到本图集的技术目的，土建和电气施工人员的密切配合极为重要。为此建议：
1. 在建筑和结构构件内的施工宜由土建专业施工人员施工；在建筑和结构构件外的施工由电气或防雷装置施工人员施工。当建筑和结构构件外的施工工作量很少时，也可由土建施工人员施工。
2. 地面上方的外露钢件应刷两道防锈油漆；地面以上的防雷装置安装方法见相关标准图集；设置在地下土层中的接地装置其安装方法见相关标准图集。
3. 由于大多数建筑物金属体和预埋件是暗敷在混凝土内，一经施工完就无法补救，因此建议电气和防雷装置施工人员及监理人员在土建施工过程中主动了解、查对土建施工是否满足有关设计要求，及时纠正错误之处。

【应用优点】
应用本图集的做法具有以下优点：
- 安全、可靠、使用期长（使用期可视为与建筑物的使用期一样长）；
- 最少的维护工作；
- 不用采用镀锌钢材；
- 不影响建筑的立面装饰。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

目录 说明 多层、高层现浇架节点连接 铝合金玻璃幕墙防雷措施 条形基础内的人工接地体 敷设在像胶或塑料类防水层下方混凝土垫层内的人工接地体 敷设在钢板防水层下方混凝土垫层内的人工接地体 钢柱与钢筋混凝土基础的连接 杯口型钢筋混凝土基础的连接 桩基钢筋体与承台钢筋体的连接 在多、高层建筑的钢筋混凝土中预埋连接板的做法 单层厂房高低跨连接处预制钢筋混凝土桩预埋件连接
