【18CJ79-1、18CG40】 装配式砌块墙构造(一)

18CJ79-1
18CG40
装配式砌块墙构造（一）
参考图集
中国建筑标准设计研究院
18CJ79-1
18CG40
装配式砌块墙构造（一）
参考图集
组织编制：中国建筑标准设计研究院中國计划出版社

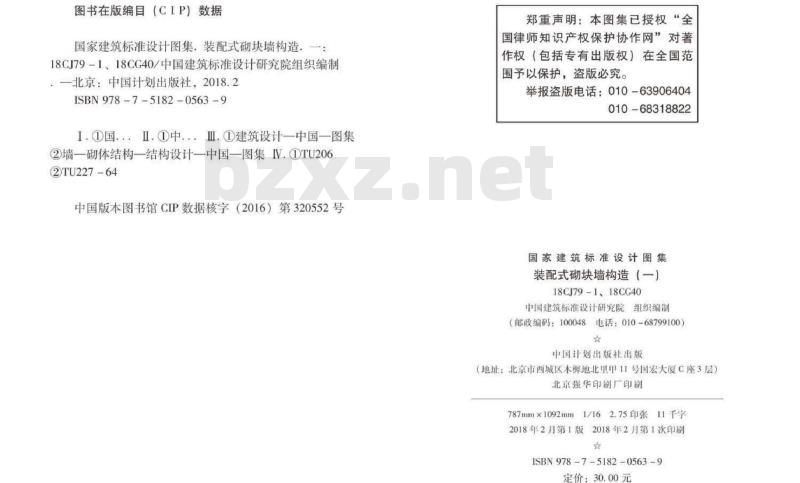

图书在版编目（CIP）数据
国家建筑标准设计图集：装配式砌块墙构造，一：18CI79-118CG40/中国建筑标准设计研究院组织编制一北京：中国计划出版社，2018.2ISBN978-7-5182-0563-9
I①国.Ⅱ.@中.Ⅲ.①建筑设计一中国一图集②墙一砌体结构一结构设计一中国一图集IV.①TU206②TU227-64
中国版本图书馆CIP数据核字（2016）第320552号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。bZxz.net
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
装配式砌块墙构造（一）
18CJ79-1、18CC40
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区木棵地北里甲11号国宏大厦C座3层）北京强华印刷厂印刷
787mm×1092mm1/162.75印张11千字2018年2月第1版2018年2月第1次印刷★
ISBN978-7-5182-0563-9
定价：30.00元

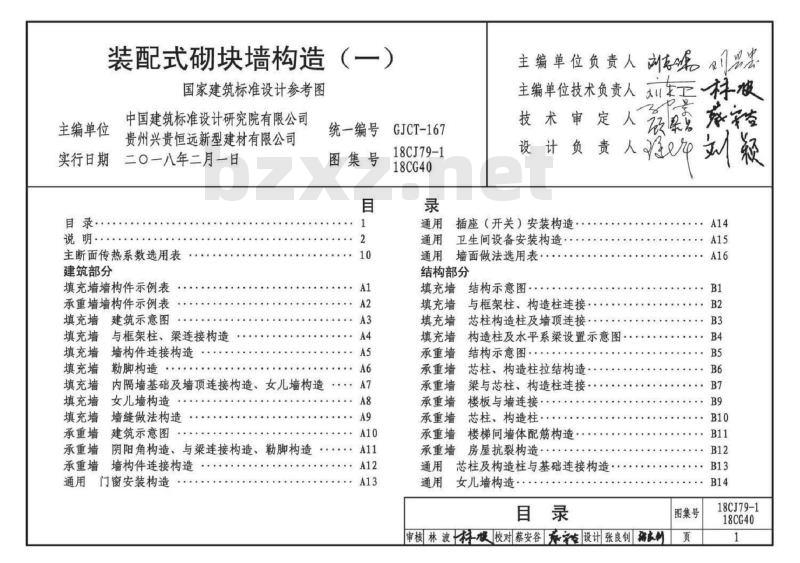

装配式砌块墙构造
国家建筑标准设计参考图
主编单位
中国建筑标准设计研究院有限公司贵州兴贵恒远新型建材有限公司实行日期
二0一八年二月一日
目录·
说明·
主断面传热系数选用表
建筑部分
填充墙墙构件示例表
承重墙墙构件示例表
填充墙建筑示意图
填充墙与框架柱、梁连接构造
填充墙墙构件连接构造
填充墙
勒脚构造
填充墙
填充墙
填充墙
承重墙
承重墙
承重墙
内隔墙基础及墙顶连接构造、女儿墙构造女儿墙构造
墙缝做法构造
建筑示意图
阴阳角构造、与梁连接构造、勒脚构造墙构件连接构造
门窗安装构造
统一编号
图集号
GJCT-167
18CJ79-1
18CG40
主编单位负责人
刘红坡
主编单位技术负责人
技术审定
设计负责人。
插座（开关）安装构造
卫生间设备安装构造
通用墙面做法选用表·
结构部分
填充墙结构示意图·
填充墙
填充墙
填充墙
承重墙
承重墙
承重墙
承重墙
承重墙
承重墙
承重墙
与框架柱、构造柱连接
芯柱构造柱及墙顶连接
构造柱及水平系梁设置示意图
结构示意图·.
芯柱、构造柱拉结构造
梁与芯柱、构造柱连接
楼板与墙连接·
芯柱、构造柱·
楼梯间墙体配筋构造
房屋抗裂构造·
芯柱及构造柱与基础连接构造
女儿墙构造·
审核林波科慢校对蔡安谷承设计张良钊粥良制A14
图集号
18CJ79-1
18CG40

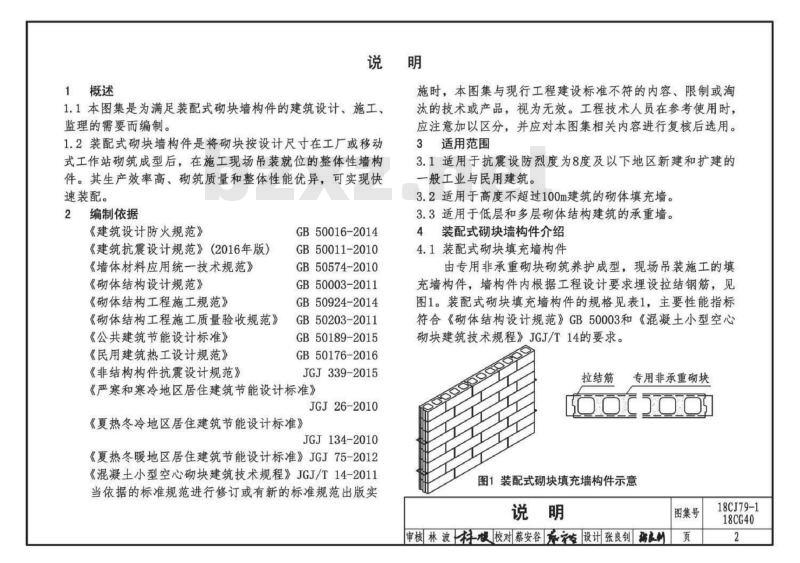

1概述
施时，本图集与现行工程建设标准不符的内容、限制或淘1.1本图集是为满足装配式砌块墙构件的建筑设计、施工、监理的需要而编制。
1.2装配式砌块墙构件是将砌块按设计尺寸在工厂或移动式工作站砌筑成型后，在施工现场吊装就位的整体性墙构件。其生产效率高、砌筑质量和整体性能优异，可实现快速装配。
2编制依据
《建筑设计防火规范》
《建筑抗震设计规范》（2016年版）《墙体材料应用统一技术规范》《砌体结构设计规范》
《砌体结构工程施工规范》
《砌体结构工程施工质量验收规范》《公共建筑节能设计标准》
《民用建筑热工设计规范》
《非结构构件抗震设计规范》
GB50016-2014
GB50011-2010
GB50574-2010
GB50003-2011
GB50924-2014
GB50203-2011
GB50189-2015
GB50176-2016
JGJ339-2015
《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2010
《夏热冬冷地区居住建筑节能设计标准》JGJ134-2010
《夏热冬暖地区居住建筑节能设计标准》JGJ75-2012《混凝土小型空心砌块建筑技术规程》JGJ/T14-2011当依据的标准规范进行修订或有新的标准规范出版实汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。3适用范围
3.1适用于抗震设防烈度为8度及以下地区新建和扩建的一般工业与民用建筑。
3.2适用于高度不超过100m建筑的砌体填充墙。3.3适用于低层和多层砌体结构建筑的承重墙。4装配式砌块墙构件介绍
4.1装配式砌块填充墙构件
由专用非承重砌块砌筑养护成型，现场吊装施工的填充墙构件，墙构件内根据工程设计要求理设拉结钢筋，见图1。装配式砌块填充墙构件的规格见表1，主要性能指标符合《砌体结构设计规范》GB50003和《混凝土小型空心砌块建筑技术规程》JGJ/T14的要求。拉结筋
专用非承重砌块
图1装配式砌块填充墙构件示意
审核林波杆旋校对蔡安谷生设计张良钊 福良制图集号
18CJ79-1
18CG40
表1装配式砌块填充墙构件主要规格项目
墙构件厚度（mm）
墙构件长度（m）
墙构件高度（m）
4.2装配式砌块承重墙构件
140、200
由专用承重砌块在工厂砌筑养护成型，现场吊装施工的承重墙构件，墙构件内根据工程设计要求埋设拉结钢筋见图2。装配式砌块承重墙构件的规格见表2，主要性能指标符合《砌体结构设计规范》GB50003和《混凝土小型空心砌块建筑技术规程》JGJ/T14的要求。拉结钢筋网片
专用承重砌块
图2装配式砌块承重墙构件示意
表2装配式砌块承重墙构件主要规格指标
墙构件厚度（mm）
墙构件长度（m）
墙构件高度（m）
5装配式砌块墙构件组成产品介绍5.1砌块
5.1.1专用非承重砌块
专用非承重砌块主砌块示意图见图3，规格及主要性能指标见表3。
30163251742516320
600×200×190
30163251742516320
600×140×190
图3专用非承重砌块主砌块示意图表3专用非承重砌块主砌块规格及主要性能指标项目
主砌块规格
千表观密度（kg/m）
抗压强度等级
热阻（（m2·K）/W）
蓄热系数（W/(m2.K））
600×200×190
910~1000
注：执行《普通混凝土小型砌块》GB/T82395.1.2专用承重砌块
600×140×190
1110~1200
MU3.5、MU5.0
专用承重砌块主砌块示意图见图4，规格及主要性能指标见表4。
审核林波科便校对蔡安谷舞生设计张良钊粥良图集号
18CJ79-1
18CG40
351603016030160 25
600×200×190
图4专用承重砌块主砌块示意图
表4专用承重砌块主砌块规格及主要性能指标项目
主砌块规格
干表观密度（kg/m）
抗压强度等级
热阻（（(m2·K）/W）
蓄热系数（W/(m2.K））
600×200×190
1110~1200
MU7.5、MU10、MU15、MU20
注：执行《普通混凝土小型砌块》GB/T82395.2砂浆
5.2.1墙构件的砌筑砂浆强度等级不低于Mb5.0，主要性能指标应符合《混凝土小型空心砌块和混凝土砖砌筑砂浆》JC860的要求。
5.2.2墙构件的填缝砂浆的主要性能指标应符合《预拌砂浆》GB/T25181中抹灰砂浆的要求。5.3钢筋、预埋件
5.3.1构造柱、组合柱、芯柱及水平系梁等混凝土构件主筋应采用HRB335、HRB400钢筋，箍筋，、拉结筋宜采用HPB300、HRB335、HRB400钢筋。5.3.2工程中采用的预埋件锚板宜采用Q235B级钢材，锚筋宜采用HPB300、HRB335、HRB400钢筋。所有预理件中的锚筋不应采用冷拔加工。
5.3.3金属件应根据使用条件及年限进行防腐防锈处理。5.4混凝土
5.4.1构造柱、圈梁、水平现浇混凝土带、水平系梁及其他各类构件的混凝土强度等级不应低于C20，所用原材料技术要求及配合比应符合《普通混凝土配合比设计规程》JGJ55的要求。
5.4.2芯柱及填孔混凝王强度等级不应低于Cb20，所用原材料技术要求及配合比应符合《混凝土砌块（砖）砌体用灌孔混凝土》JC861的要求。
5.5耐碱玻纤网格布
耐碱玻纤网格布的性能见表5。
表5耐碱玻纤网格布性能指标
单位面积质量（g/m2）
耐碱断裂强力（经、纬向）（N/50mm）耐碱断裂强力保留率（经、纬向）（%）断裂伸长率（经、纬向）（%）
可燃物含量（%）
普通型
（用于涂料
饰面工程）
增强型
（用于面砖
饰面工程）
注：加强型玻纤网的氧化锆、氧化钛含量（%）：Zr02（14.5±0.8），且Ti02（6±0.5)或Zr02和Ti02含量>19.2，且Zr02含量>13.7或Zr02>16。说明
审核林波存燥校对蔡安谷衣发设计张良钊粥良制图集号
18CJ79-1
18CG40
6装配式砌块墙构件设计与制作
6.1墙构件的设计
6.1.1填充墙构件应选用专用非承重砌块砌筑，砌筑砂浆强度等级不应低于Mb5.0。用于外墙时，砌块强度等级不应低于MU5.0用于内墙时，砌块强度等级不应低于MU3.5；用于潮湿环境时，砌块强度等级不应低于MU5.0。6.1.2承重墙构件应选用专用承重砌块砌筑，砌筑砂浆强度等级不应低于Mb7.5。
6.1.3芯柱的位置、规格和配筋应符合《砌体结构设计规范》GB50003及《建筑抗震设计规范》GB50011的要求。6.1.4水平拉结钢筋伸出墙构件端部不少于60mm。水平拉结钢筋应符合以下要求：
1）在装配式砌块填充墙中，沿墙竖向高度每隔600mm通长设置2Φ6水平拉结钢筋。
2）装配式砌块承重墙中水平拉结钢筋网片设置要求见表6。水平拉结钢筋网片是采用Φ4平面内点焊而成的钢筋网片。
表6装配式砌块承重墙预埋水平拉结钢筋设置要求烈度
沿墙高
6、7度
底部1/3楼层底部1/2楼层
水平拉
@400mm，其余楼层@400mm，其余楼层结钢筋
@600mm，通长布置@600mm，通长布置配筋带
设置要求
8度（乙类）
全部楼层
@400mm，通长布置
6度>5层、7度>4层、8度>3层房屋的顶层、底层和8度（乙类）房屋全部楼层的窗台标高处，设水平现浇钢筋混凝土带，混凝土带高度一般为60~100mm6.1.5门窗洞口上应采用预制钢筋混凝土过梁，过梁截面及配筋应符合《砌体结构设计规范》GB50003的要求。门窗洞口两侧的第一个孔洞内设1Φ12钢筋，并用Cb20灌孔混凝土灌实孔洞。
6.1.6当墙构件的运输距离超过50km时，第一皮砌块及墙构件两端应用Cb20灌孔混凝土灌实孔洞。固定墙构件斜支撑和叠合梁托架位置的砌块应用Cb20灌孔混凝土灌实孔洞。6.2墙构件制作
6.2.1砌筑准备：在砌筑平台上铺设一层薄膜，薄膜上放置绑扎钢带，绑扎钢带间距不大于1.2m，每根绑扎钢带上放置特制绑扎钢带卡件。放置完毕后，在薄膜上铺设底层砂浆。
6.2.2砂浆铺设：砌筑过程中砌筑砂浆应饱满，墙体砌筑完成后控制砂浆厚度在8～12mm。6.2.3预埋拉结钢筋或钢筋网片：铺设好砂浆后，埋设通长水平拉结钢筋或钢筋网片，拉结钢筋或钢筋网片的直径和用甩出长度按设计要求。
6.2.4墙构件砌筑：将砌块放置在设计位置。砌筑时应保证每皮砌块在同一平面上。
6.2.5绑扎钢带绑扎：砌筑完成后，在墙构件顶部放置水平吊装钢梁，用绑扎钢带将墙构件与钢梁绑紧。6.2.6当需要预设芯柱时，墙构件制作方法如下：说明
审核林波样慢校对蔡安谷衣生设计张良钊粥良制图集号
18CJ79-1
18CG40
1）第一皮砌块对应的孔洞切割出清扫孔。2）待墙构件砌筑完成后，将芯柱插筋插入孔洞内并用Cb20混凝土灌实。
7建筑设计要点
7.1建筑平面及竖向设计
7.1.1建筑平面应简洁，宜以2M为基本模数，特殊情况下可采用1Mg。
7.1.2竖向设计应以1M为模数，尽量规则，宜避免过大的外挑和内收。
7.2防裂措施
7.2.1填充墙与主体结构连接界面处应双面沿缝两侧设置耐碱玻纤网格布，耐碱玻纤网格布宽度应满足接缝每侧不小于100mm。
7.2.2承重墙伸缩缝的设置应符合《混凝土小型空心砌块建筑技术规程》JGJ/T14的要求。7.3防火措施
7.3.1装配式砌块墙耐火极限应满足《建筑设计防火规范》GB50016的要求。
7.3.2装配式砌块墙的耐火极限见表7。表7装配式砌块墙的耐火极限
墙体类别
200厚填充墙
140厚填充墙
200厚承重墙
耐火极限（min）
7.4隔声措施
7.4.1装配式砌块墙的隔声性能应满足《民用建筑隔声设计规范》GB50118的要求。
7.4.2装配式砌块墙的空气声隔声量见表8。表8装配式砌块墙的空气声隔声量墙体类别
200厚填充墙
140厚填充墙
200厚承重墙
注：墙体两侧分别抹灰10mm厚
空气声隔声量（dB）
7.4.3工程设计中应避免墙体两侧同一位置设置管线、接线盒，管线穿过墙体时应采用衬垫使之分开。7.5节能设计
7.5.1当采用装配式砌块墙构件作为外墙时，宜采用外墙外保温系统技术。采用外墙内保温系统技术时，应将外墙平均传热系数乘以1.2作为外墙平均传热系数K.的设计值。同时还宜对横墙与外墙交界处的400mm宽度范围进行适宜的保温处理。
7.5.2外墙的保温隔热措施，应与屋顶、楼地板、门窗等构件连接部位的保温隔热措施保持构造上的连续性和可靠性。
7.5.3装配式砌块墙主断面传热系数见本图集第10页主断面传热系数选用表。
审核林波样凝校对蔡安谷衣生设计张良钊粥良制图集号
18CJ79-1
18CG40
8结构设计要点
8.1两个墙构件通过构造柱相互连接。构造柱的截面尺寸和配筋应符合《砌体结构设计规范》GB50003的规定。8.2结构构件在设计使用年限内及正常维护条件下，必须保持满足使用要求，而不需大修和加固。设计使用年限应符合《建筑结构可靠度设计统一标准》GB50068的要求。8.3结构承载力能力极限状态设计表达式、整体稳定性验算表达式，静力设计规定及其相应的横墙间距要求及耐久性规定应符合《建筑抗震设计规范》GB50011和《砌体结构设计规范》GB50003的要求。
9施工要点
9.1装配式砌块填充墙施工
9.1.1装配式砌块填充墙应与建筑主体同时施工。9.1.2装配式砌块填充墙施工流程见图5。绑扎柱、剪
支柱、剪
墙构件吊装
墙构件与梁之
力墙钢筋力墙模板
拆除模板
间用砂浆捻实
浇筑混凝
土并养护
图5装配式砌块填充墙施工流程
9.1.2墙构件吊装
支梁模板
绑扎梁钢筋
1）墙构件定位：清晰标示出墙构件安装位置及编号。2）铺设砂浆：铺设砂浆，并放置找平垫块。3）墙构件吊装：采用专用吊装钢梁对墙构件进行吊装。当墙构件吊装至安装位置附近时，由专人负责调整墙构件的下落方向及水平，使墙构件缓慢下落至墨线控制位置。
4）临时固定：墙构件安装在标记位置后，应立即采用可调节伸缩式支撑在墙构件同一侧进行支撑，支撑点位于墙构件高度方向的2/3处左右。
5）墙构件复核：对墙构件的平面定位、垂直度及标高等方面进行复核。
9.1.3柱（剪力墙）梁施工
1）绑扎柱（剪力墙）钢筋：墙构件吊装完毕后，先连接框架柱（剪力墙）钢筋，并绑扎箍筋。再将U型连接钢筋与框架柱（剪力墙）钢筋绑扎，使U型连接钢筋与墙构件预埋拉结钢筋重叠：而后插入竖向钢筋：最后将U型连接钢筋、墙构件预埋拉结钢筋与插筋绑扎。2）支柱（剪力墙）模板：安装模板前将杂物清理干净。模板采用对拉螺栓固定。在安装最下一层模板时，应在适当位置预留清扫杂物口。
3）浇筑柱（剪力墙）混凝土：隐蔽工程验收合格之后，方可浇筑混凝土。混凝土的性能应满足设计及施工工说明
审核林波样慢校对蔡安谷衣生设计张良钊粥良制图集号
18CJ79-1
18CG40
艺要求。混凝土浇筑完成之后应及时进行养护。4）支梁模板：在填充墙两侧支立立杆，在填充墙上方的梁模板底部设置横向水平杆，之后在横向水平杆上支立梁模板底模和梁模板侧模。
5）绑扎梁钢筋：按设计要求绑扎梁钢筋骨架。6）浇筑梁混凝土：隐蔽工程验收合格之后，方可浇筑混凝土。混凝土的性能应满足设计及施工工艺要求。混凝土浇筑完成之后应及时进行养护。7）拆模：待混凝土达到拆模强度后方可拆除模板。模板拆除应遵循先支后拆、后支先拆、先侧模后底模的原则。
9.1.4砂浆捻浆
模板拆除后，墙构件与梁底的间隙用填缝砂浆实。9.2装配式砌块承重墙施工
9.2.1装配式砌块承重墙施工流程见图6。墙构件
拆除模板
插入芯柱钢筋或绑扎
构造柱钢筋并支模
浇筑混凝土并养护
图6装配式砌块承重墙施工流程
9.2.2墙构件吊装
支圈梁模板
绑扎圈梁钢筋
1）墙构件定位：清晰标示出墙构件安装位置及编号。2）铺设砂浆：铺设砂浆，并放置找平垫块。3）墙构件吊装：采用专用吊装钢梁对墙构件进行吊装。当墙构件吊装至安装位置附近时，由专人负责调整墙构件的下落方向及水平，使墙构件缓慢下落至墨线控制位置。
4）临时固定：墙构件安装在标记位置后，应立即采用可调节伸缩式支撑在墙构件同一侧进行支撑，支撑点位于墙构件高度方向2/3左右。
5）墙构件复核：对墙构件的平面定位、垂直度及标高等方面进行复核。
9.2.3构造柱施工
1）绑扎钢筋：先放置箍筋，再插入构造柱钢筋，并与楼板或圈梁伸出的纵向预留钢筋搭接。箍筋与构造柱纵向筋和墙构件预埋拉结筋绑扎在一起。2）支模板：安装模板前将杂物清理干净。模板采用对拉螺栓固定。在安装最下一层模板时，应在适当位置预留清扫杂物口。
3）浇筑混凝土：隐蔽工程验收合格之后，方可浇筑混凝土。混凝土的性能应满足设计及施工工艺要求。混凝浇筑完成之后应及时进行养护。4）拆模：混凝土达到拆模强度后方可拆除模板。模说明
审核林波杆慢校对蔡安谷衣生设计张良钊粥良制图集号
18CJ79-1
18CG40
板拆除应遵循先支后拆、后支先拆、先侧模后底模的原则。9.3叠合楼板施工
9.3.1叠合梁施工流程见图7。
墙构件安装
叠合梁
托架安装
叠合梁安装
图7叠合楼板施工流程
9.3.2叠合梁施工
1）墙构件安装：详见第9.1条。顶缝处理
2）叠合梁托架安装：在墙构件的最后一皮砌块上安装叠合梁托架，托架间距宜为1000mm。3）叠合梁安装：吊装叠合梁，绑扎钢筋并浇筑，待混凝土达到设计强度后，拆除叠合梁托架。4）顶缝处理：拆除叠合梁托架后，墙构件与叠合梁间的缝隙采用填缝砂浆填实。
10验收要点
10.1填充墙的轴线、垂直度与一般尺寸的允许偏差和检验方法见表9。
10.2承重墙的轴线、垂直度与一般尺寸的允许偏差值以及检验要求见表10。
11其他
11.1本图集尺寸标注除注明外均以毫米（mm）为单位。11.2本图集中所有钢筋除有特殊标注外，钢筋符号直径Φ仅表示直径，不代表钢筋牌号。11.3其他未尽事宜，均应按照国家现行标准执行。11.4本图集根据贵州兴贵恒远新型建材有限公司提供的技术资料编制，图集的解释由该公司负责。12详图索引方法
18CJ79-1
图集编号
18CG40
图集编号
节点编号
选用页次
节点编号
选用页次
表9填充墙的轴线、垂直度与一般尺寸的允许偏差序号
轴线位移
墙面垂直度
墙高<3m
墙高>3m
表面平整度
门窗洞口高、宽（后塞口）
外墙上、下窗口偏移
允许偏差（mm）
检验方法
尺量检查
用2m托线板或吊
线、尺量检查
用2m靠尺和楔
形塞尺检查
尺量检查
用经纬仪或吊
线和尺量检查
图集号
审核林波杆慢校对蔡安谷衣设计张良钊粥良制页
18CJ79-1
18CG40
