标准简介/下载12系列建筑标准设计图集
内蒙古 天津 河北 山西 河南 山东 联合编制
OæòUàì
电力与照明配电装置 12D4

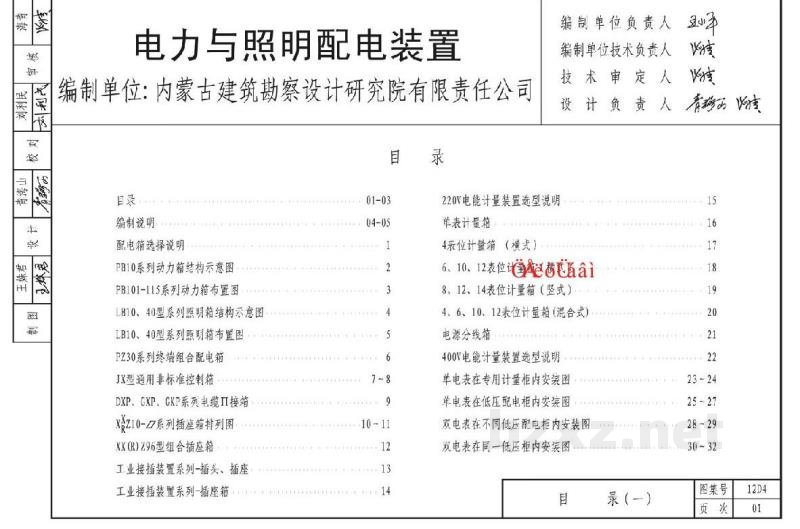

电力与照明配电装置
编制单位: 内蒙古建筑勘察设计研究院有限责任公司
|
||||||||||
| 目 录 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 目录................................................01-03 | ||||||||||
| 编制说明............................................04-05 | ||||||||||
| 配电柜选择说明..........................................1 | 220V电能计量装置选型说明............................15 | |||||||||
| PB10系列动力箱结构示意图......................2 | 单表计量箱..............................................16 | |||||||||
| PB101-115系列动力箱布置图....................3 | 4表位计量箱（横式）..............................17 | |||||||||
| LB10、40型系列照明箱结构示意图..............4 | 6、10、12表位计量箱（横式）..................18 | |||||||||
| LB10、40型系列照明箱布置图....................5 | 8、12、14表位计量箱（竖式）...................19 | |||||||||
| PZ30系列终端组合配电箱..........................6 | 4、6、10、12表位计量箱(混合式)...............20 | |||||||||
| JX型通用非标准控制箱.............................7~8 | 电源分线箱................................................21 | |||||||||
| DXP、GXP、GKF系列电缆II接插..............9 | 400V电能计量装置选型说明..........................22 | |||||||||
| XRZ10-□系列插座箱排列图...............10~11 | 单电表在专用计量柜内安装图...................23~24 | |||||||||
| XX(8)Z96型组合插座箱............................12 | 单电表在低压配电柜内安装图.....................25~27 | |||||||||
| 工业接插装置系列-插头、插座.................13 | 双电表在不同低压配电柜内安装图...............28~29 | |||||||||
| 工业接插装置系列-插座箱.......................14 | 双电表在同一低压柜内安装图.....................30~32 | |||||||||
编制单位负责人： 刘国良
编制单位技术负责人： 王继君
技 术 审 定 人： 前海山
设 计 负 责 人： 王继君
| 目 录（一） | 图号 | 12D4 | |
|---|---|---|---|
| 页次 | 01 | ||
| 左列 | 页码 | 右列 | 页码 |
|---|---|---|---|

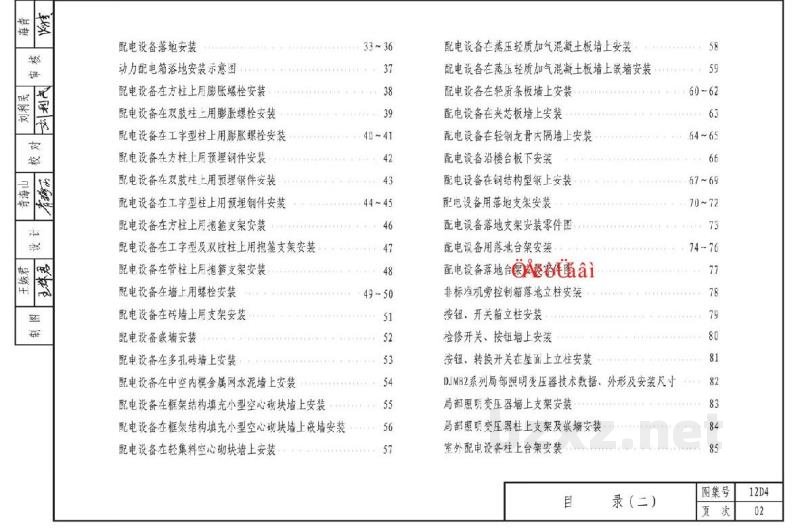

| 配电设备落地安装 | 33~36 | 配电设备在蒸压轻质加气混凝土板墙上安装 | 58 |
| 动力配电箱落地安装示意图 | 37 | 配电设备在蒸压轻质加气混凝土板墙上嵌墙安装 | 59 |
| 配电设备在方柱上用膨胀螺栓安装 | 38 | 配电设备在轻质条板墙上安装 | 60~62 |
| 配电设备在双肢柱上用膨胀螺栓安装 | 39 | 配电设备在夹芯板墙上安装 | 63 |
| 配电设备在工字型柱上用膨胀螺栓安装 | 40~41 | 配电设备在轻钢龙骨内隔墙上安装 | 64~65 |
| 配电设备在方柱上用预埋构件安装 | 42 | 配电设备沿楼底板下安装 | 66 |
| 配电设备在双肢柱上用预埋构件安装 | 43 | 配电设备在钢架轻型钢上安装 | 67~69 |
| 配电设备在工字型柱上用预埋构件安装 | 44~45 | 配电设备用落地支架安装 | 70~72 |
| 配电设备在方柱上用抱箍支架安装 | 46 | 配电设备落地支架安装零件图 | 73 |
| 配电设备在工字型及双肢柱上用抱箍支架安装 | 47 | 配电设备用落地台架安装 | 74~76 |
| 配电设备在管柱上用抱箍支架安装 | 48 | 配电设备落地台架安装零件图 | 77 |
| 配电设备在墙上用螺栓安装 | 49~50 | 非标准机房控制箱落地立柱安装 | 78 |
| 配电设备在砖隔墙上支架安装 | 51 | 按钮、开关箱立柱安装 | 79 |
| 配电设备嵌墙安装 | 52 | 检修开关、按钮墙上安装 | 80 |
| 配电设备在多孔砖墙上安装 | 53 | 按钮、转换开关在屋面上立柱安装 | 81 |
| 配电设备在中空内填金属网水泥墙上安装 | 54 | DJMB2系列局照明变压器技术数据、外形及安装尺寸 | 82 |
| 配电设备在框架结构填充小型空心砌块墙上安装 | 55 | 局部照明变压器墙上支架安装 | 83 |
| 配电设备在框架结构填充小型空心砌块墙上嵌墙安装 | 56 | 局部照明变压器柱上支架及嵌墙安装 | 84 |
| 配电设备在轻骨料空心砌块墙上安装 | 57 | 室外配电设备柱上台架安装 | 85 |
| 目 录（二） | 图集号 1.2D4 |
||
|---|---|---|---|
| 页次 02 |
|||
