标准简介/下载11 BJZ 78 (专项技术图集)
ZC无机发泡保温板
外保温系列
| 编制单位：北京首建标工程技术开发中心 | 编制日期：2011年8月 |
| 编制单位负责人： | |||
| 编制单位技术负责人： | |||
| 审 核 人： | |||
| 编 制 负 责 人： | |||
目录
| 图名 | 页次 |
|---|---|
| 说明 | 1 |

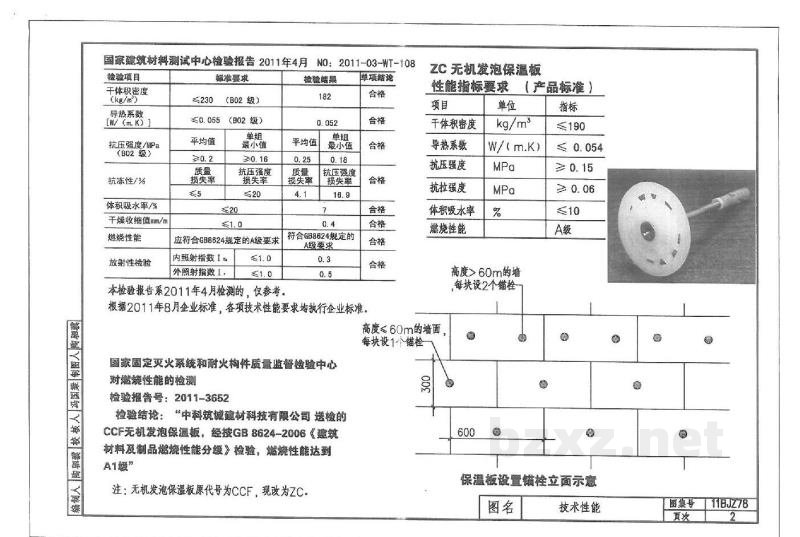

| 技术性能 | 2 |

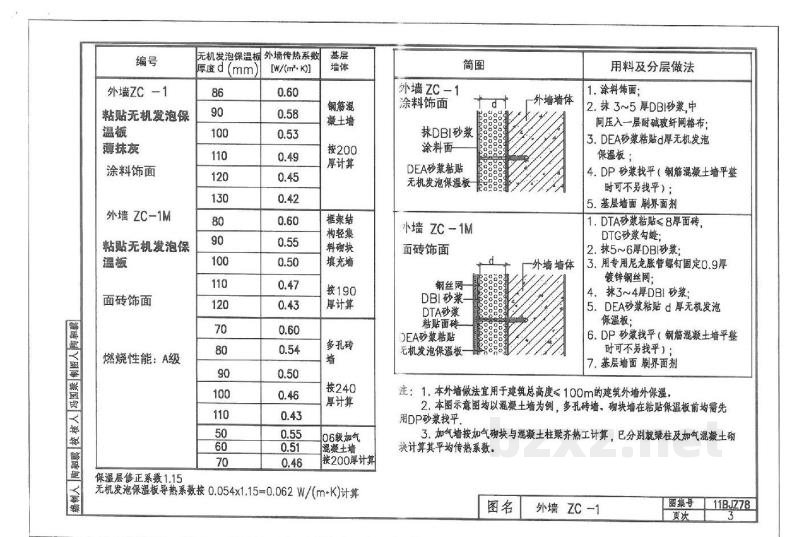

| 外墙 ZC-1 | 3 |

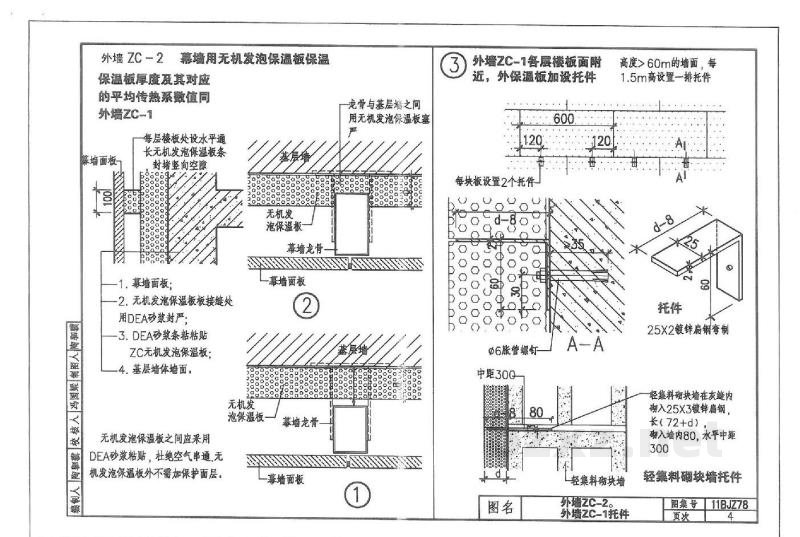

| 外墙ZC-2、 外墙ZC-1托件 | 4 |

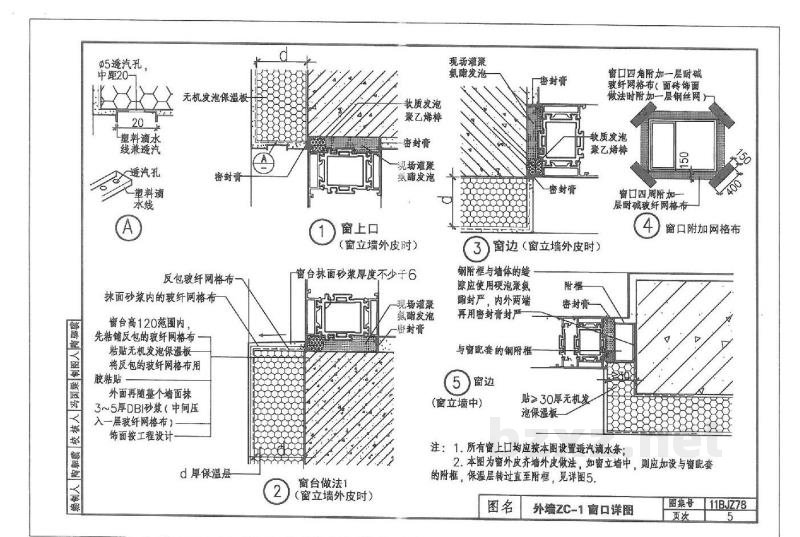

| 外墙 ZC-1 窗口详图 | 5 |
| 外墙 ZC-1 凸窗、女儿墙详图 | 6 |
| 外墙ZC-3框架梁柱粘 贴无机发泡保温板保 温防火隔离带 | 7 |
| 不封闭阳台保温、 变形缝详图 | 8 |
| 关于保温层的锚件锚固， 空调外机座板保温 | 9 |
| 屋面保温及照片 | 10 |
| 附录 |

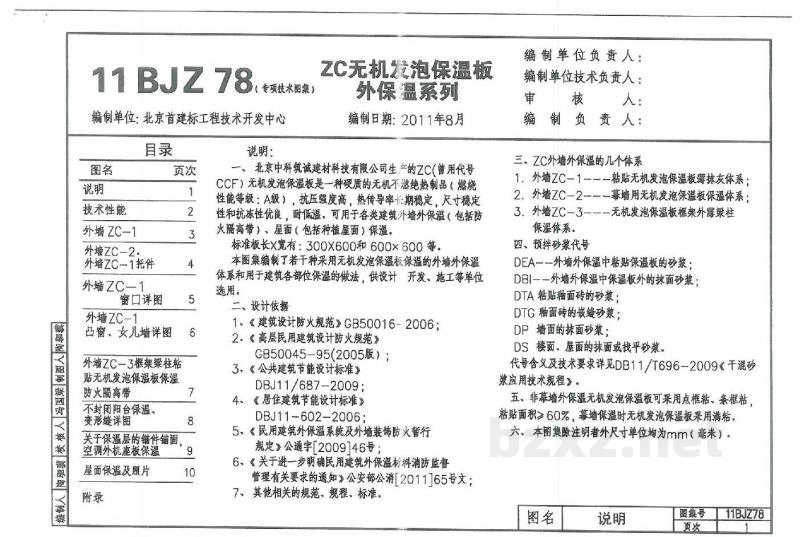

说明：
一、北京中科筑诚建材科技有限公司生产的ZC(曾用代号CCF)无机发泡保温板是一种硬质无机不燃绝热制品（燃烧性能等级：A级），抗压强度高，热传导率长期稳定，尺寸稳定性和抗冻性优良，耐低温。可用于各类建筑外墙外保温（包括防火隔离带）、屋面（包括种植屋面）保温。
标准板长X宽有：300X600和 600×600等。
本图集编制了若干种采用无机发泡保温板保温的外墙外保温体系和用于建筑各部位保温的做法，供设计、开发、施工等单位选用。
二、设计依据
- 《建筑设计防火规范》GB50016-2006；
- 《高层民用建筑设计防火规范》
GB50045-95(2005版)； - 《公共建筑节能设计标准》
DBJ11/687-2009； - 《居住建筑节能设计标准》
DBJ11-602-2006； - 《民用建筑外保温系统及外墙装饰防火暂行规定》公通字[2009]46号；
- 《关于进一步明确民用建筑外保温材料消防监督管理有关要求的通知》公安部公消[2011]65号文；
- 其他相关的规范、规程、标准。
三、ZC外墙外保温的几个体系
- 外墙ZC-1----粘贴无机发泡保温板薄抹灰体系；
- 外墙ZC-2----幕墙用无机发泡保温板保温保体系；
- 外墙ZC-3----无机发泡保温板框架外厚浆挂
保温体系。
四、项标砂浆代号
DEA--外墙外保温中粘贴保温板的砂浆；
DBI--外墙外保温中保温板顶面的抹面砂浆；
DTA 粘贴釉面砖的砂浆；
DTG 釉面砖的嵌缝砂浆；
DP 墙面的抹面砂浆；
DS 楼面、屋面的抹面或找平砂浆。
代号含义及技术要点详见DB11/T696-2009《干混砂浆应用技术规程》。
五、非幕墙外保温无机发泡保温板可采用点框粘、条框粘，
粘贴面积≥ 60%，幕墙保温时无机发泡保温板采用满粘。
六、本图集注明者外尺寸单位均为mm（毫米）。
| 图名 | 说明 | 图签号 | 11BJZ/78 |
|---|---|---|---|
| 页次 1 |
