标准简介/下载河南省工程建设标准设计
DBJT19-01-2002
02系列结构标准设计图集
02YG104-1 钢筋砼低桩承台（适用于圆桩）
河南省工程建设标准设计管理办公室 主编
中国计划出版社

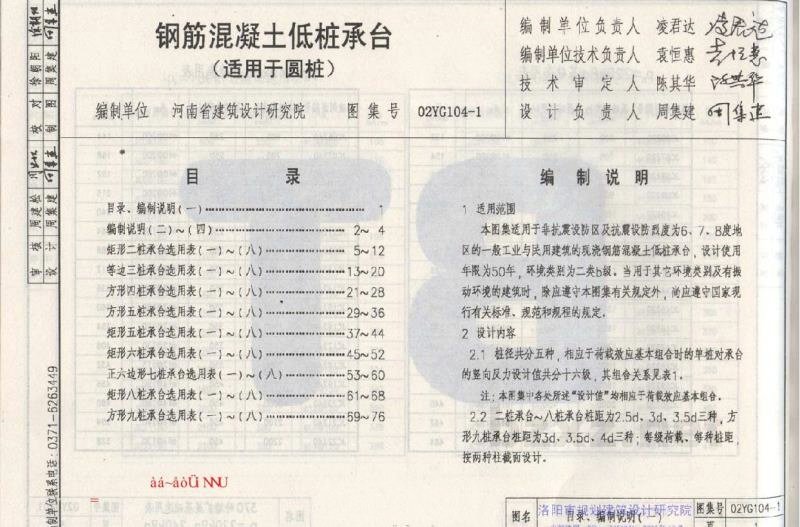

钢筋混凝土低桩承台
(适用于圆桩)
| 编制单位 | 河南省建筑设计研究院 | 图集号 | 02YG104-1 | |||
| 目 录 | |||||
|---|---|---|---|---|---|
| 目录、编制说明（一） | ……… | 1 | |||
| 编制说明（二）~（四） | ……… | 2~4 | |||
| 矩形二桩承台选用表（一）~（八） | ……… | 5~12 | |||
| 等边三桩承台选用表（一）~（八） | ……… | 13~20 | |||
| 方形四桩承台选用表（一）~（八） | ……… | 21~28 | |||
| 方形五桩承台选用表（一）~（八） | ……… | 29~36 | |||
| 矩形五桩承台选用表（一）~（八） | ……… | 37~44 | |||
| 矩形六桩承台选用表（一）~（八） | ……… | 45~52 | |||
| 正六边形七桩承台选用表（一）~（八） | ……… | 53~60 | |||
| 矩形八桩承台选用表（一）~（八） | ……… | 61~68 | |||
| 方形九桩承台选用表（一）~（八） | ……… | 69~76 | |||
| 编 制 说 明 | |||
|---|---|---|---|
| 1 适用范围 本图集适用于非抗震设防区及抗震设防烈度为6、7、8度地区的一般工业与民用建筑的现浇钢筋混凝土低桩承台，设计使用年限为50年，环境类别为二类b级。当用于其它环境类别及有振动环境的建筑时，除应遵守本图集有关规定外，尚应遵守国家现行有关标准、规范和规程的规定。 |
|||
| 2 设计内容 | |||
| 2.1 桩径共分五种，相当于荷载效应基本组合时的单桩对承台的竖向反力设计值共分十六级，其组合关系见表1。 | |||
| 注：本图集中各处所述“设计值”均相应于荷载效应基本组合。 | |||
| 2.2 二桩承台~八桩承台桩距为2.5d、3d、3.5d三种，方形九桩承台桩距为3c、3.5d、4d三种；每级荷载，每种桩距，按两种柱截而设计。 |
| 编制单位负责人 凌君达 | 编制单位技术负责人 袁恒惠 | ||
|---|---|---|---|
| 技 术 审 定 人 陈其华 | 设 计 负 责 人 周集建 |
| 图名 | 目录、编制说明（一） | 图集号 | 02YG104-1 |
| 洛阳市规划建筑设计研究院 内部使用 TEL：5683941 2005年10月 | 页 数 | ||
aa~aõü NNU
桩径、单柱对承台的竖向反力设计值组合关系表 表1
| 桩径d(mm) | 单柱对承台的竖向反力设计值(kN) |
|---|---|
| 300 | 200、300、400 |
| 350 | 300、400、500、600 |
| 400 | 500、600、700、800 |
| 500 | 700、800、900、1000、1100、1200 |
| 600 | 1000、1100、1200、1300、1400、1500、1600、1700 |
3 设计依据
| 《建筑结构可靠度设计统一标准》 | GB50088-2001 |
| 《建筑结构荷载规范》 | GB50009-2001 |
| 《建筑地基基础设计规范》 | GB50007-2002 |
| 《混凝土结构设计规范》 | GB50010-2002 |
| 《建筑抗震设计规范》 | GB50011-2001 |
| 《混凝土结构工程施工质量验收规范》 | GB50204-2002 |
| 《建筑地基基础工程施工质量验收规范》 | GB50202-2002 |
4 采用材料
混凝土强度等级：承台采用C30
垫层采用C10
钢筋：
φ—HPB235热轧钢筋
Φ—HRB335热轧钢筋
5 设计计算
建筑桩基重要性系数γd=1.0。
二柱、三柱以及端承桩的桩基均不考虑承台效应，桩取竖向总反力设计值；其它情况（四柱及四柱以上承台），当不考虑承台效应时，取竖向总反力设计值。当考虑承台效应时，则取整角净反力设计值。
对矩形二柱承台、等边三桩承台，本图集已考虑由于桩位施工允许偏差所引起的列轴心冲切、受弯计算的影响；对矩形二柱承台本图集已考虑由于桩位施工允许偏差所引起的对承台扭转的不利影响，并已按抗扭设计配置抗剪纵筋和箍筋。
6 选用方法

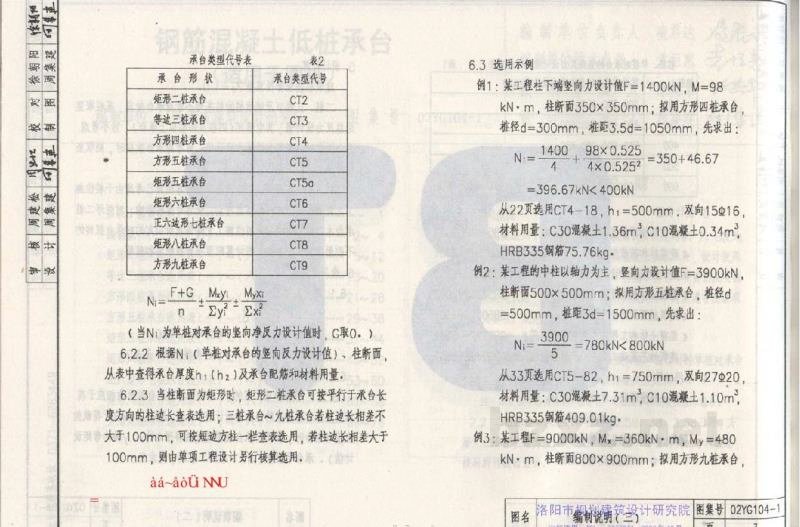

6.1 承台型号
CTX-X
顺序号1~150
承台类型代号（见表2）
6.2 选用原则

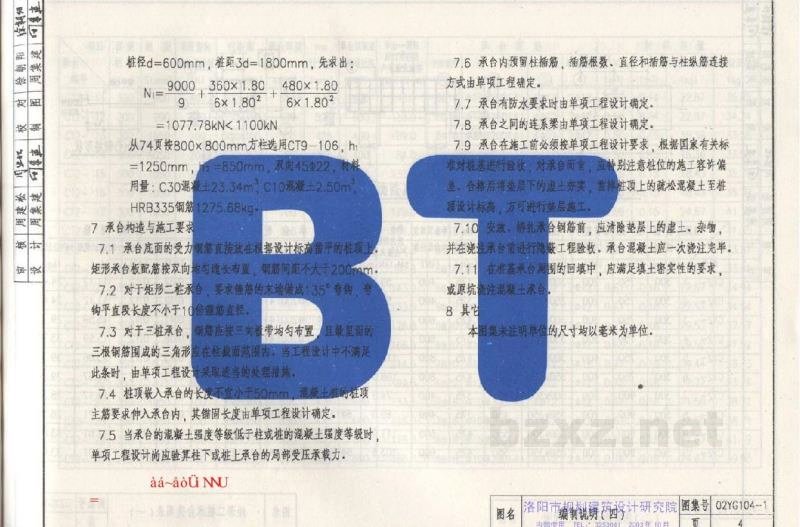

6.2.1 根据单项工程的F（作用于桩基承顶面的相应于荷载效应基本组合时的竖向力设计值）、Mx及My（相应于荷载效应基本组合时，作用于承台底面通过群形心的x、y轴的弯矩设计值）、承台下柱数(n)、桩径、桩距，先求出：
