【02YG201】 预应力混凝土空心板

编制单位  河南省建筑设计研究院

协编单位  郑 州 大 学

洛阳市规划建筑设计研究院

目 录

内部使用 TEL: 3552044 2004年3月

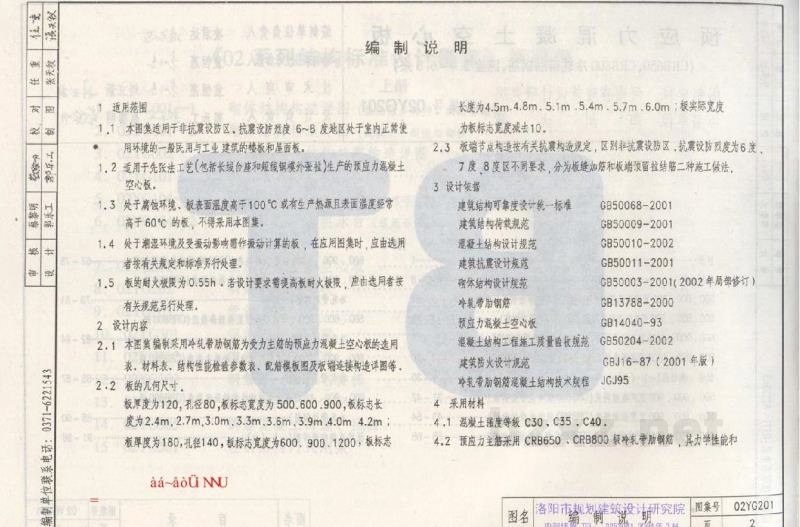

1 适用范围

1.1 本图集适用于非抗震设防区、抗震设防烈度 6~8 度地区处于室内正常使用环境的一般民用与工业建筑的楼板和屋面板。

1.2 适用于先张法工艺（包括长线台座和短线钢模外张拉）生产的预应力混凝土空心板。

1.3 处于腐蚀环境、板表面温度高于 100℃ 或有生产热暴露且表面温度经常高于 60℃ 的板，不得采用本图集。

1.4 处于潮湿环境及受振动影响需作振动计算的板，在应用图集时，应由选用者按有关规范和标准另行处理。

1.5 板的耐火极限为 0.55h。若设计需要提高板耐火极限，应由选用者按有关规范另行处理。

2 设计内容

2.1 本图集编制采用冷轧带肋钢筋为受力主筋的预应力混凝土空心板的选用表、材料表、结构性能检验参数表、配筋模板图及板端连接构造详图等。

2.2 板的几何尺寸：

• 板厚度为 120，孔径 80，板标志宽度为 500、600、900；板标志长度为 2.4m、2.7m、3.0m、3.3m、3.6m、3.9m、4.0m、4.2m；
• 板厚度为 180，孔径 140，板标志宽度为 600、900、1200；板标志长度...

长度为 4.5m、4.8m、5.1m、5.4m、5.7m、6.0m；板实际宽度为板标志宽度减去 10。

2.3 板端节点构造按有关抗震构造规定，区别非抗震设防区、抗震设防烈度为 6 度、7 度、8 度区不同要求，分为板端加筋和板端顶面拉结筋两种施工做法。

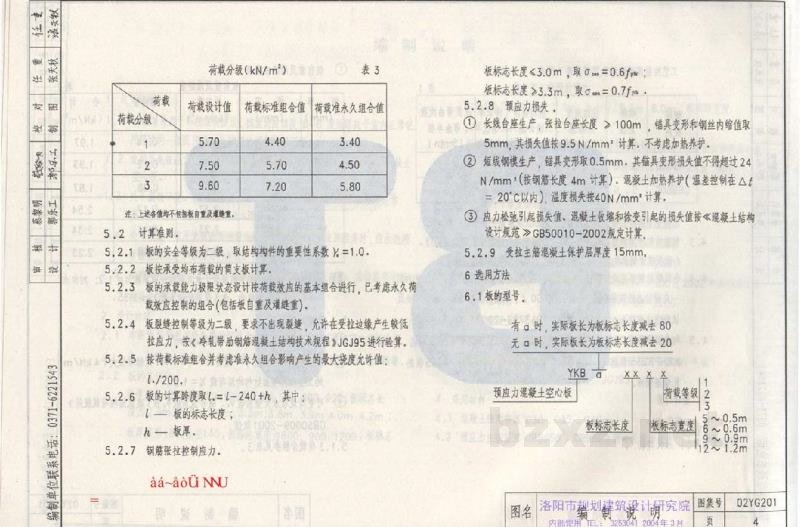

3 设计依据

4 采用材料

4.1 混凝土强度等级 C30、C35、C40。

4.2 预应力主筋采用 CRB650、CRB800 级冷轧带肋钢筋，其力学性能和...
