【05MR102】 城市道路-立体交叉施工图设计深度图样

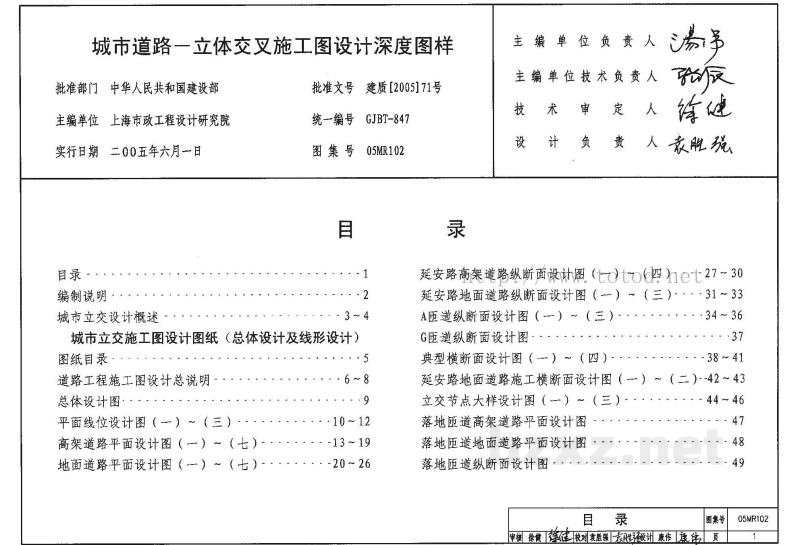

目 录

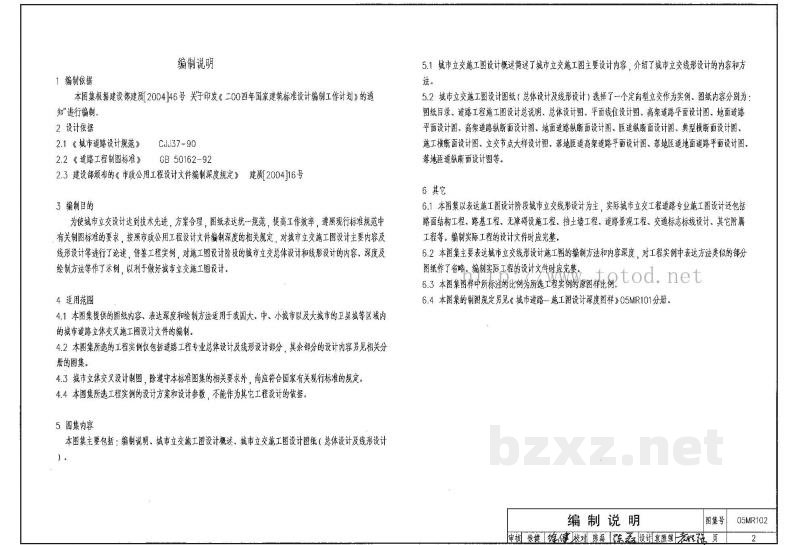

编制说明

1 编制背景

本图集根据住房和城乡建设部[2004]65号及《关于印发<2003年国家建筑标准设计编制工作计划>的通知》进行编制。

2 设计依据

• 2.1 《城市道路工程设计规范》 CJJ37—90
• 2.2 《建设项目经济评价方法》 GB50462-92
• 2.3 建设部第82号《市政公用工程初步设计编制深度规定》 建标[2004]16号

3 编制目的

为使城市立交设计达到技术先进、方案合理，明确统一规划一致化、提高工作质量、避免现行各标准图集在相关指标标准的差异，按照市政和公路工程设计大相同深度的相关规定，对城市立交施工图设计主要内容及深度进行规范化、管理上更科学，对施工图设计阶段的城市立交总体设计和线型要求的内径、深度及编制方法作有统一规定，以利于指导城市立交施工设计。

4 适用范围

• 4.1 本图集提供的设计方案、技术措施和实例均适用于我国大中、小城市以及大城市的市郊区域内各类市政立交及大型公路立交工程的编制。
• 4.2 本图集涉及的立交工程仅包括隧道或工程专业设计进行线形设计的部分，其余部分的工程设计可参考相关分册的要求。
• 4.3 城市立交设计规范制图、推算中涉及标准图的相关要求外，结合应符合国家有关现行标准的规定。
• 4.4 本图集是工程交工程的初步设计概算的参考，不能作其他工程设计计算依据。

5 图集内容

本图集主要包括：编制说明、城市立交施工图设计深度、城市立交施工图设计图版（总体设计及线形设计）。

• 5.1 城市立交施工图设计深度规定了城市立交施工图主要设计内容，介绍了城市立交实线图的内容和方法。
• 5.2 城市立交施工图设计图版（总体设计及线形设计）选择了一个实际工程作为实例，制图分为：图纸目录、隧道工程施工图设计总说明、总体设计图、平面设计图、纵面及横断面设计图、桥梁道路工程设计图、软基处理路基设计图、桥涵基础路面面层设计图、匝道连接系统设计图、排水排污系统设计图、施工辅助设施设计图、立交节点大样设计图、隧道结构及管道等专项设计图、场地边坡防护坡脚开挖设计图、隧道边坡路面新面设计图等。

6 其它

• 6.1 本图集是以城市立交工程设计规范城市立交实线图为主，实际城市立交工程应根据专业施工图设计包括路面结构工程、路基工程、无桥涵隧道工程、排水工程、道路照明工程、交通标志标线设计、其它附属工程等。编制深度应参照本图版的设计文件内容规定。
• 6.2 本图集主要是对城市立交全线进行施工图的编制方法和深度的要求，其中实际工程中涉及类似的部分可组织学习、编制该类型工程的施工图文件时应参考。
• 6.3 本图集图例中所标注的比例为隧道工程实线图设计比例尺。
• 6.4 本图集的图纸目录见页尾，城市立交施工图设计编号为05MRT01分册。

城市立交施工图设计概述

1 城市立交工程施工图设计主要内容

施工图阶段要综合初步设计评审意见，进一步优选和完善设计方案。对采用主方案进行施工型设计，包括总体平、立面、纵面、横断面、典型横断面、施工横断面、立交节点大样、交叉口的渠化、交通标志标线、路基路面工程、其它附属工程设计及工程量计算。

城市立交施工图要经过一个较为复杂的过程。城市立交施工图设计是依据已有初步设计的成果和批复意见，但经过了许多详细的精确性设计与图纸绘制，对设计的方法深度有更新的要求。城市立交工程施工图设计主要的设计内容见下表。

表 1-1
