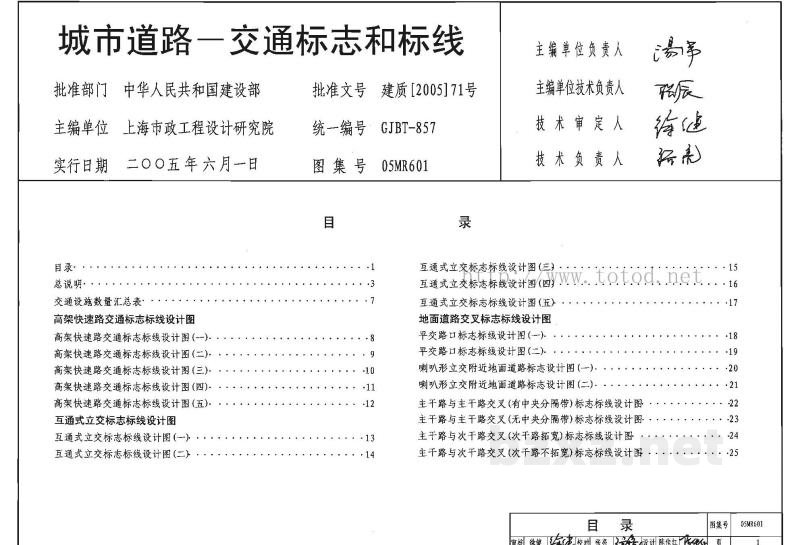

【05MR601】 城市道路-交通标志和标线

主干路与支路交叉口标志标线设计图-26

次干路与次于干路交叉口标志标线设计图27

次干路与支路交叉口标志标线设计图28

三路交叉（设渠化岛）标志标线设计图29

三路交叉（未设置渠化岛）标志标线设计图30

环形交叉（设置指引号灯）标志标线设计图31

环形交叉（未设置指引号灯）标志标线设计图32

步行街交通道标志标线设计图33

行人过街交通道标志标线设计图34

港湾式公交停靠站标志标线设计图35

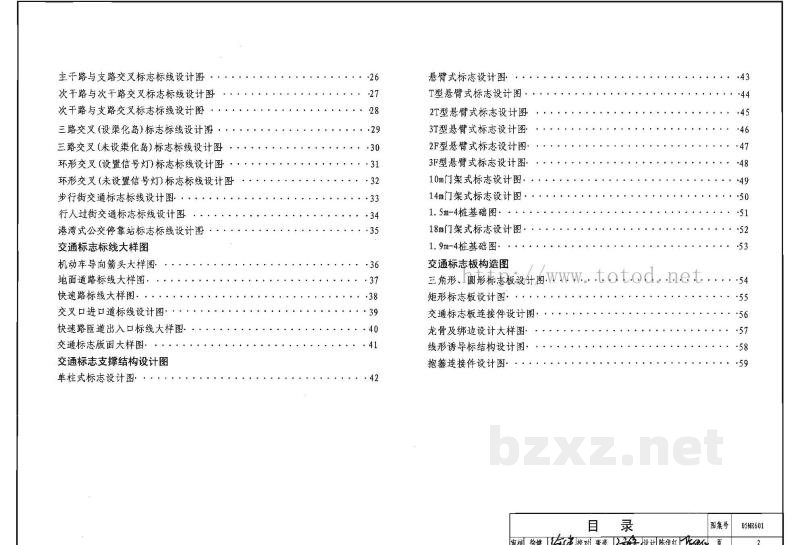

交通标志标线大样图

机动车导向箭头大样图.36

地面道路标线大样图。37

快速路标线大样图.38

交叉口进口道标线设计图。39

快速路匝道出入口标线大样图.40

交通标志版面大样图。41

交通标志支撑结构设计图

单柱式标志设计图.- 42

悬臂式标志设计图。-43

T型悬臂式标志设计图.44

2T型悬臂式标志设计图。-45

3T型悬臂式标志设计图.46

29型悬臂式标志设计图- 47

3T型悬臂式标志设计图.48

10m门架式标志设计图。- 49

14m门架式标志设计图.50

1. 5m-4柱基础图。-51

18m门架式标志设计图.52

1. 9m-4柱基础图。-53

交通标志板构造图

三角形、圆形标志板设计图.-54

矩形标志板设计图。55

交通标志板连接件设计图.-56

龙骨及绑带设计大样图。- 57

线形诱导标板构造设计图.-58

抛撒连接件设计图。-59

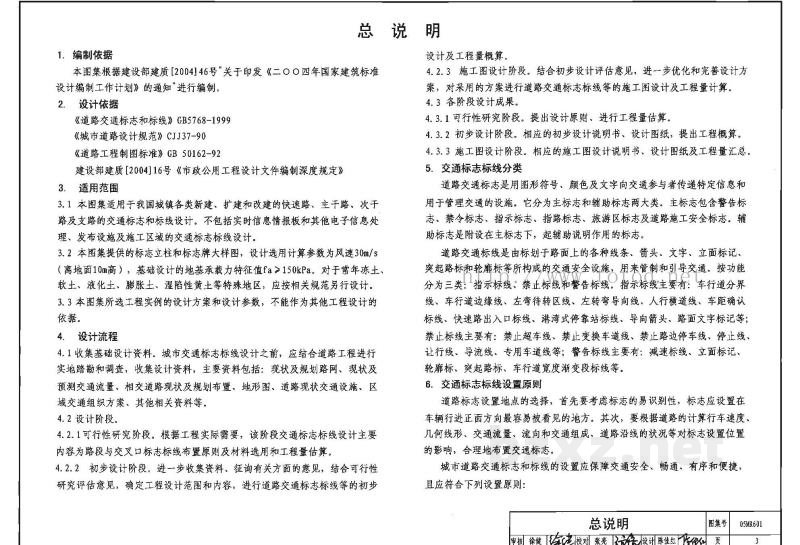

1. 编制依据

本图集根据建设部建标〔2004〕46号文关于印发《二〇〇四年国家建筑标准设计编制工作计划》的通知进行编制。

2. 设计依据

• 《道路交通标志和标线》GB5768-1999
• 《城市道路设计规范》CJJ37-90
• 《道路工程制图标准》GB 50162-92
• 建设部建标〔2004〕16号文《市政工程设计文件编制深度规定》

3. 适用范围

1. 本图集适用于我国城镇各类新建、扩建和改建的快速路、主干路、次干路及支路的交通标志和标线设计。不包括实时信息提供和其他电子信息处理、发布设施及施工区域的交通标志和线设计。
2. 本图集中标志尺寸标准大样图，设计速度小于或等于30m/s（道路宽10m的），基础设计的地基承载力特征值[f_k]≥150kPa。对于软土、淤泥、液化土、膨胀土、湿陷性黄土等特殊地区，应按相关规定另行设计。
3. 本图集所列交通工程测的设计方案和设计要求，不能作为其他工程设计的要求。

4. 设计流程

1. 收集基础设计资料。城市道路标志标线设计之前，应结合道路工程现状实地踏勘和调查，收集整理资料，主要包括：现状及规划路网、线形及横断面纵面指标、相关交通现状及规划数据、地形图、道桥概况及交通流、区域交通组织方案及其他相关资料。

4.2 设计阶段

2. 1. 可行性研究阶段，根据工程控制要素。该路段交通标志标线设计主要内容为路段及交叉口标志标线布置图及材料选用和工程量估算。
   2. 初步设计阶段，进一步收集资料，征询有关方面的意见。结合可行性研究报告成果，确定工程设计范围和内容，进行道路交通标志标线的初步

设计及工程量概算。

3. 1. 施工图设计阶段，结合初步设计修改意见，进一步优化和完善设计方案。对采用的方案进行道路交通标志标线各的施工图设计及工程量计算。
   2. 各阶段设计成果

4.3 可行性研究阶段，提出设计方案、进行工程量估算。

4.3.2 初步设计阶段，结合初步设计的成果，对采用的方案，提出工程量概算。

4.3.3 施工图设计阶段。相应的施工图纸及说明书、设计概算及工程联系单。

5. 交通标志标线分类

道路交通标志是用图形符号、颜色及文字向交通参与者传递特定信息和用于管理交通的设施。它分为主标和辅助标两大类。主标包含警告标志、禁令标志、指示标志、指路标志、旅游区标志及道路施工安全标志，辅助标志是附设在主标之上起辅助说明作用的标志。

道路交通标线是由划于路面上的各种线条、箭头、文字、立面标记、突起路标和轮廓标等所组成的交通安全设施。其作用是与交通标志配合，或单独发挥引导、管制、警示和信息传递等功能。按功能划分分为三类：指示标线、禁止标线和警告标线；按位置划分为车道分界线、车行道边缘线、左转弯待转区、左转弯导向线、人行横道线、车距确认标线、快速路出入口标线、港湾式停靠站标线、导向箭头、路面文字标记等。 标志标线主要有：禁止超车带，禁止变换车道线，禁止跨越路线，停止线，让行线，导流区，专用车道线等；警告标线主要有：减速标线，立面标记，轮廓标，突起路标，车行道边缘实虚结合标线等。

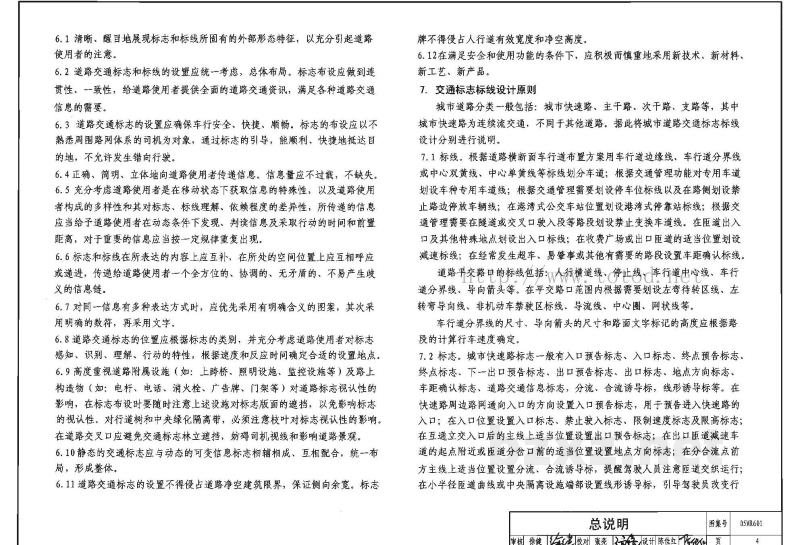

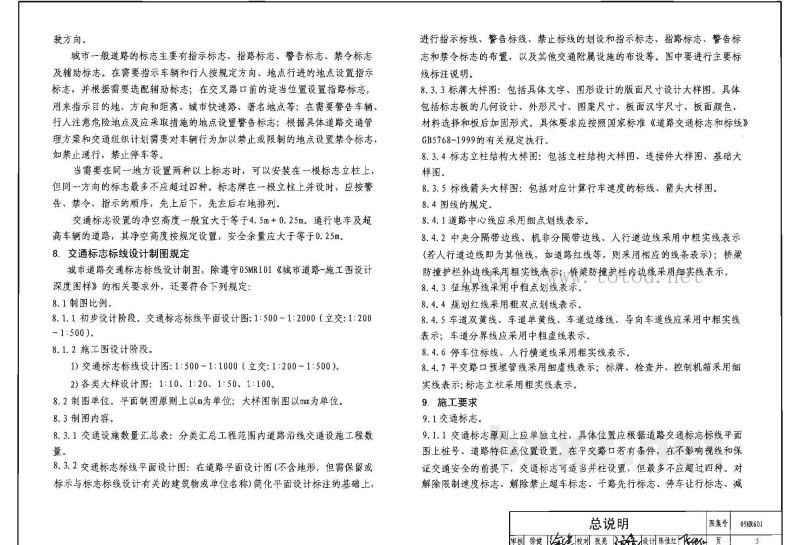

6. 交通标志标线设置原则

道路标志设置地点的选择，首先要考虑标志的可识别性。标志应设置在车辆行进方向正面最容易看见的地方。其次，要根据道路的计行车速度、几何线形、交通量等，达到合理组配。道路沿线的环境等为标志位置的影响。合理的布置交通标志。

城市道路交通标志和标线的设置应保障交通安全、畅通、有序和便捷，且应符合下列设置原则：
