【07SJ507】 轻钢龙骨布面石膏板、布面洁净板隔墙及吊顶建筑

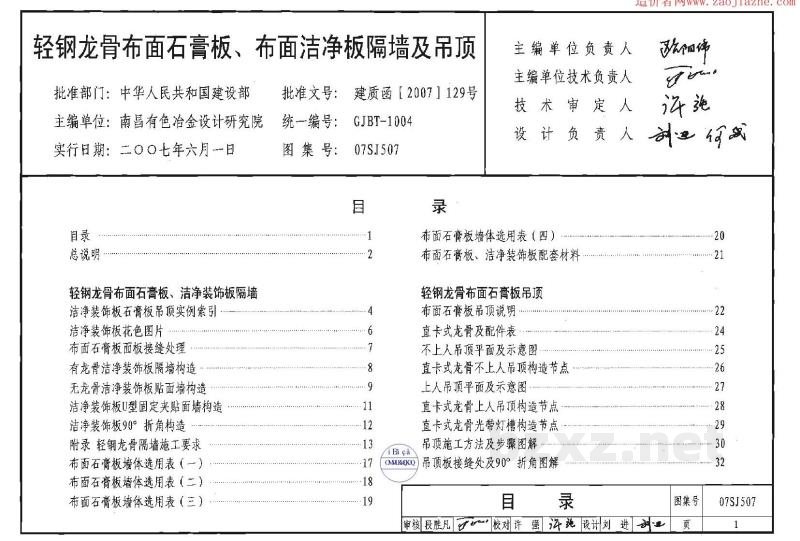

目 录

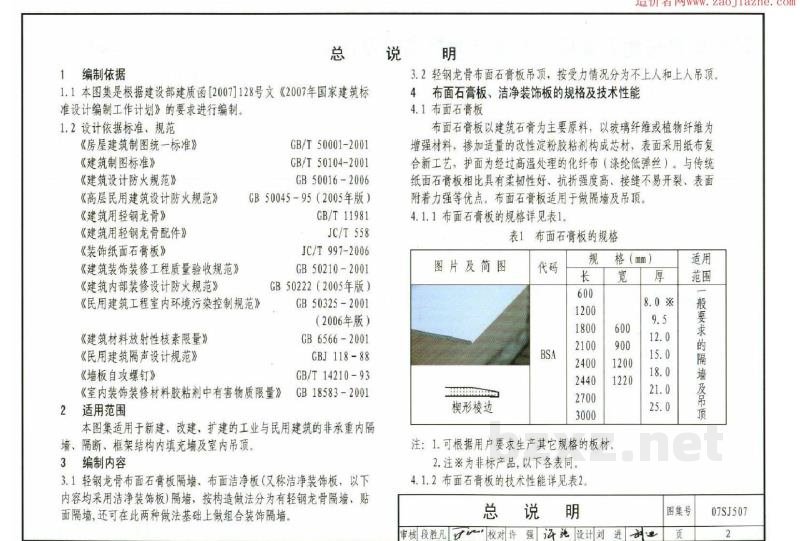

总 说 明

1 编制依据

1.1 本图集是根据建设部质函[2007]128号文《2007年国家建筑标准设计编制工作计划》的要求进行编制。

1.2 设计依据标准、规范

2 适用范围

本图集适用于新建、改建、扩建的工业与民用建筑的非承重内隔墙、隔断，框架结构内填充墙及室内吊顶。

3 编制内容

3.1 轻钢龙骨布面石膏板隔墙、布面洁净板(又称洁净装饰板,以下内容均采用洁净装饰板)隔墙。按构造做法分为有轻钢龙骨隔墙、贴面隔墙，还可在此两种做法基础上组合安装饰面板。

3.2 轻钢龙骨布面石膏板吊顶。按受力情况分为不上人和上人吊顶。

4 布面石膏板、洁净装饰板的规格及技术性能

4.1 布面石膏板

布面石膏板以建筑石膏为主要原料，以玻璃纤维或植物纤维为增强材料，掺加适量的改性淀粉胶粉剂构成芯材。表面采用纸布复合新工艺，护面为经过高温处理的化纤布(涤纶低收缩)。与传统纸面石膏板相比具有耐潮性好、抗折强度高、接缝不易开裂、表面附着着力强等优点。布面石膏板适用于做隔墙及吊顶。

4.1.1 布面石膏板的规格见表1。

表1 布面石膏板的规格

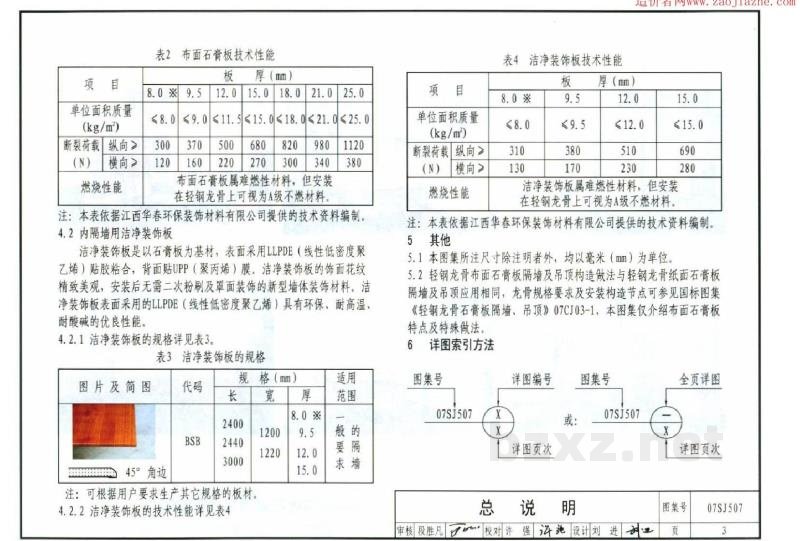

4.1.2 布面石膏板的技术性能详见表2。

注：本表依据江苏华春环保装饰材料有限公司提供的技术资料编制。
4.2.1 内隔墙用洁净装饰板
洁净装饰板是以石膏板为基材，表面采用LLDPE（线性低密度聚乙烯）贴脸粘合，背面贴HPP（聚丙烯板）。洁净装饰板的布面花纹精致美观。安装后无需二次粉刷及墙面装饰的新型墙体装饰材料。洁净装饰板表面采用的LLDPE（线性低密度聚乙烯）具有环保、耐高温、耐酸碱的优良性能。
4.2.1 洁净装饰板的规格详见表3。

注：可根据用户要求生产其它规格的板材。
4.2.2 洁净装饰板的技术性能详见表4。

注：本表依据江苏华春环保装饰材料有限公司提供的技术资料编制。
5 其他
5.1 本图集所尺寸除注明者外，均以毫米（mm）为单位。
5.2 轻钢龙骨布面石膏板隔墙及吊顶构造做法与轻钢龙骨纸面石膏板隔墙及吊顶应用相同。龙骨规格要求及安装构造节点可参见国家标准《轻钢龙骨石膏板隔墙、吊顶》07CJ03-1中。本图集仅介绍布面石膏板特点及特殊做法。
6 详图索引方法

图集号		详图编号		或：	图集号
07S5107		X Y			07S5107
		详图页次						详图页次
