标准简介/下载05系列建筑标准设计图集
DBJT03-22-2005
05N4-2
通风与空调工程
(配件分册)
通风与空调工程
(风管·水管·配件)
编制单位：天津市建筑设计院
|
编制单位负责人 刘铁军 编制单位技术负责人 任士杰 技术审定人 任士杰 设计负责人 王砚 |
| 目 录 | |
|---|---|
| 柔性风管 | 17 |
| 防火风管说明 | 18 |
| 防火风管图示 | 19 |
| 圆形防火伸缩软风管 | 20 |
| 圆形防火伸缩软风管技术特性及尺寸表 | 21 |
| 矩形防火伸缩软风管（非保温型） | 22 |
| 矩形防火伸缩软风管（非保温型）技术特性及尺寸表 | 23 |
| 矩形防火伸缩软风管（保温型） | 24 |
| 矩形防火伸缩软风管（保温型）技术特性及尺寸表 | 25 |
| 防火伸缩软风管安装示意图 | 26 |
| 风管穿越板、沉降缝、防火墙做法 | 27 |
| 金属风管与土建风道连接做法（一）～（二） | 28-29 |
| 垂直排风管设防回流做法（一）～（二） | 30-31 |
| 图号页 | 05XA-2 |
|---|---|
| 页次 | 01 |

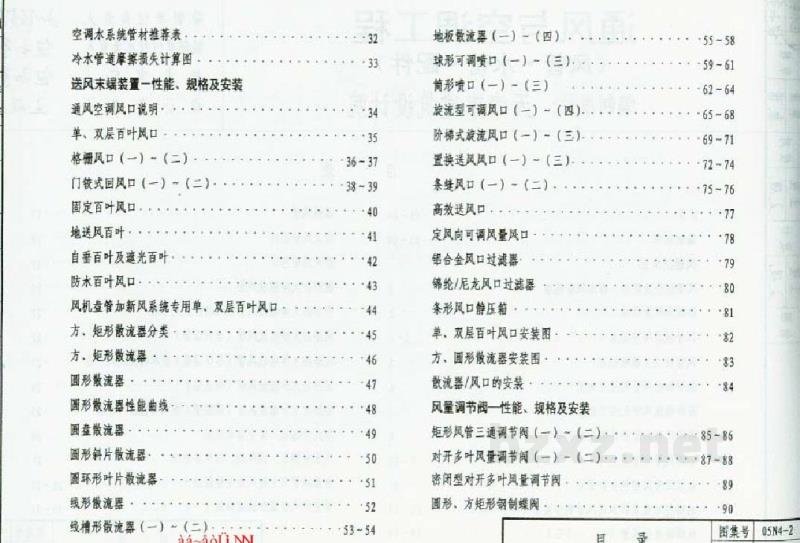

| 空调水系统管材推荐表 | 32 | 地板散热器(一)～(四) | 55～58 |
| 冷水管道摩擦损失计算图 | 33 | 球形可调喷口(一)～(三) | 59～61 |
| 送风末端装置——性能、规格及安装 | 筒形喷口(一)～(三) | 62～64 | |
| 送风空调风口说明 | 34 | 旋流型可调风口(一)～(四) | 65～68 |
| 单、双层百叶风口 | 35 | 阶梯式旋流风口(一)～(三) | 69～71 |
| 格栅风口(一)～(二) | 36～37 | 置换送风口(一)～(三) | 72～74 |
| 门铁式回风口(一)～(二) | 38～39 | 条缝风口(一)～(二) | 75～76 |
| 固定百叶风口 | 40 | 高放送风口 | 77 |
| 地送风百叶 | 41 | 定风向可调风量风口 | 78 |
| 自垂百叶及遮光百叶 | 42 | 铝合金风口过滤器 | 79 |
| 防水百叶风口 | 43 | 锦纶/尼龙风口过滤器 | 80 |
| 风机盘管加新风系统专用单、双层百叶风口 | 44 | 条形风口静压箱 | 81 |
| 方、矩形散流器分类 | 45 | 单、双层百叶风口安装图 | 82 |
| 方、矩形散流器 | 46 | 方、圆形散流器安装图 | 83 |
| 圆形散流器 | 47 | 散流器/风口的安装 | 84 |
| 圆形散流器性能曲线 | 48 | ||
| 圆盘散流器 | 49 | 风量调节阀——性能、规格及安装 | |
| 矩形风管三通调节阀(一)～(二) | 85～86 | ||
| 圆形斜片散流器 | 50 | 对开多叶风量调节阀(一)～(二) | 87～88 |
| 圆环形叶片散流器 | 51 | 密闭型对开多叶风量调节阀 | 89 |
| 线形散流器 | 52 | 圆形、方形钢制蝶阀 | 90 |
| 线槽形散流器(一)～(二) | 53～54 |
目 录图签号：05N4-2
页次：02
