【05MR404】 城市道路-路缘石

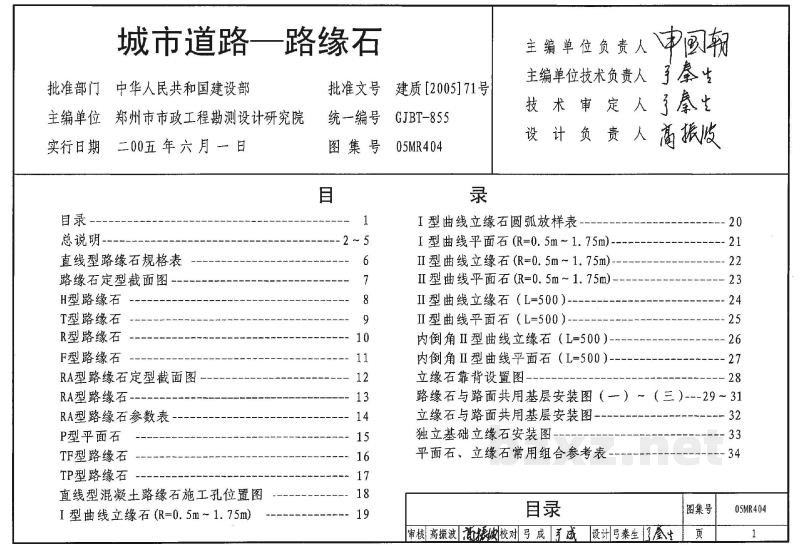

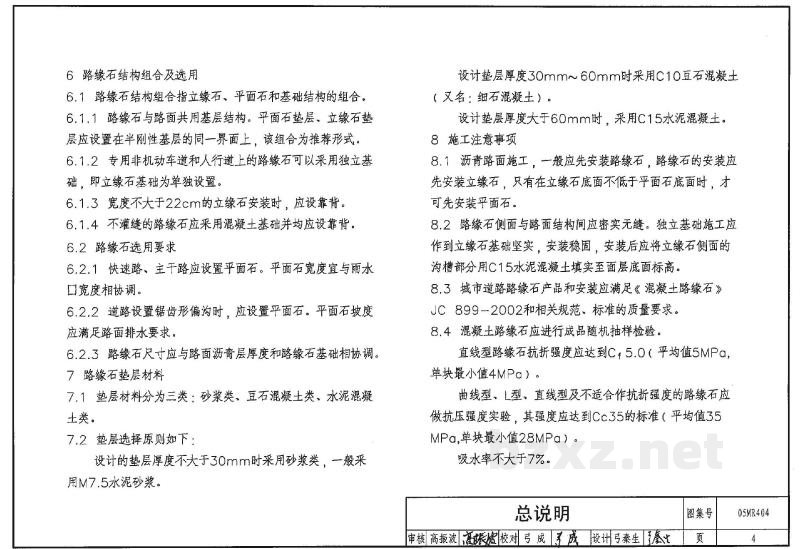

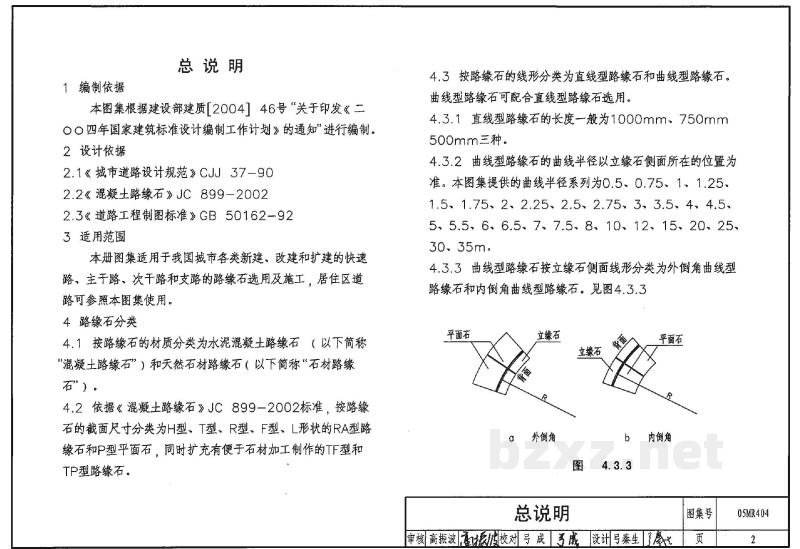

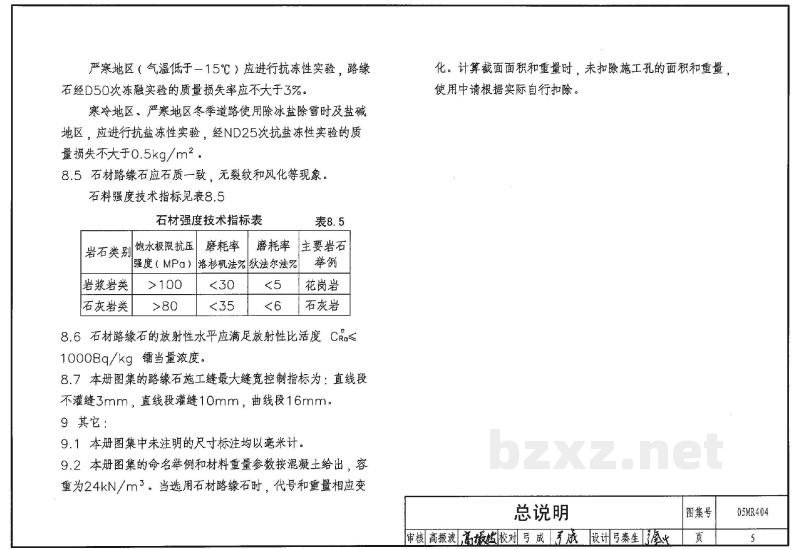

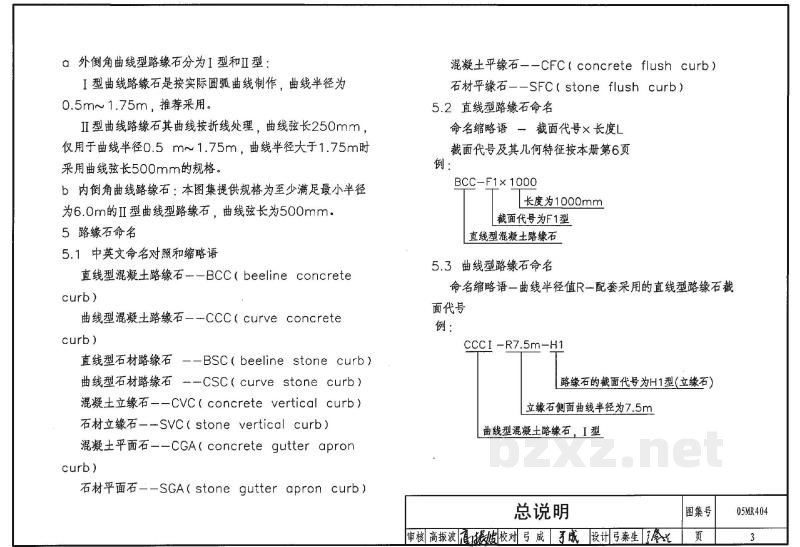

城市道路一路缘石 批准部门：中华人民共和国建设部 主编单位：郑州市市政工程勘测设计研究院 实行日期：2005年6月 批准文号：建质[2005]71号 统一编号：GJBT-855 图集号：05MR404 目录 1. 总说明 2. 直线型路缘石规格表 3. 路缘石定型截面图 3.1 H型路缘石 3.2 T型路缘石 3.3 R型路缘石 3.4 F型路缘石 4. RA型路缘石定型截面图及参数表 5. P型平面石 6. TF型路缘石 7. TP型路缘石 8. 直线型混凝土路缘石施工孔位置图 9. I型曲线立缘石 (R=0.5m~1.75m) 10. I型曲线平面石 (R=0.5m~1.75m)~H型曲线立缘石 (R=0.5m~1.75m) 11. I型曲线平面石 (R=0.5m~1.75m) 12. I型曲线立缘石 (L=500) 13. I型曲线平面石 (L=500) 14. 内倒角I型曲线立缘石 (L=500) 15. 内倒角I型曲线平面石 (L=500) 16. 立缘石靠背设置图 17. 路缘石与路面共用基层安装图 (一)~(三) 18. 立缘石与路面共用基层安装图 - 独立基础立缘石安装图 19. 平面石、立缘石常用组合参考表 总说明 1. 编制依据 本图集根据建设部建质[2004]46号“关于印发《二○○四年国家建筑标准设计编制工作计划》的通知”进行编制。 2. 设计依据 2.1 《城市道路设计规范》CJJ37-90 2.2 《混凝土路缘石》JC899-2002 2.3 《道路工程制图标准》GB50162-92 3. 适用范围 本册图集适用于我国城市各类新建、改建和扩建的快速路、主干路、次干路和支路的路缘石选用及施工，居住区道路可参照本图集使用。 4. 路缘石分类 4.1 按路缘石的材质分类为水泥混凝土路缘石（以下简称“混凝土路缘石”）和天然石材路缘石（以下简称“石材路缘石”）。 4.2 依据《混凝土路缘石》JC899-2002标准，按路缘石的截面尺寸分类为H型、T型、R型、F型、L形状的RA型路缘石和P型平面石，同时扩充有便于石材加工制作的TF型和TP型路缘石。 4.3 按路缘石的线形分类为直线型路缘石和曲线型路缘石。曲线型路缘石可配合直线型路缘石选用。 4.3.1 直线型路缘石的长度一般为1000mm、750mm、500mm三种。 4.3.2 曲线型路缘石的曲线半径以立缘石侧面所在的位置为准。本图集提供的曲线半径系列为0.5、0.75、1.0、1.25、1.5、1.75、2.0、2.25、2.5、2.75、3.0、3.5、4.0、4.5、5.0、5.5、6.0、6.5、7.0、7.5、8.0、10.0、12.0、15.0、20.0、25.0、30.0、35.0m。 4.3.3 曲线型路缘石按立缘石侧面线形分类为外倒角曲线型路缘石和内倒角曲线型路缘石。 a 外倒角曲线型路缘石分为I型和II型：I型曲线路缘石是按实际圆弧曲线制作，曲线半径为0.5m~1.75m，推荐采用。II型曲线路缘石其曲线按折线处理，曲线弦长250mm，仅用于曲线半径0.5m~1.75m；曲线半径大于1.75m时采用曲线弦长500mm的规格。 b 内倒角曲线型路缘石：本图集提供规格为至少满足最小半径为6.0m的I型曲线型路缘石，曲线弦长为500mm。 5. 路缘石命名 5.1 中英文命名对照和缩略语 - 直线型混凝土路缘石：Bcc (Beeline Concrete Curb) - 曲线型混凝土路缘石：Ccc (Curve Concrete Curb) - 直线型石材路缘石：Bsc (Beeline Stone Curb) - 曲线型石材路缘石：Csc (Curve Stone Curb) - 混凝土立缘石：Cvc (Concrete Vertical Curb) - 石材立缘石：Svc (Stone Vertical Curb) - 混凝土平面石：Cga (Concrete Gutter Apron Curb) - 石材平面石：Sga (Stone Gutter Apron Curb) - 混凝土平缘石：Cfc (Concrete Flush Curb) - 石材平缘石：Sfc (Stone Flush Curb) 5.2 直线型路缘石命名 命名格式：缩略语 + 截面代号 × 长度 示例：BCC-F1 × 1000 含义：直线型混凝土路缘石，截面代号为F1型，长度为1000mm。 5.3 曲线型路缘石命名 命名格式：缩略语 + 类型 + 曲线半径值R + 配套采用的直线型路缘石截面代号 示例：CCC I - R7.5m - H1 含义：曲线型混凝土路缘石，I型，立缘石侧面曲线半径为7.5m，路缘石的截面代号为H1型（立缘石）。 6. 路缘石结构组合及选用 6.1 路缘石结构组合指立缘石、平面石和基础结构的组合。 6.1.1 路缘石与路面共用基层结构。平面石垫层、立缘石垫层应设置在半刚性基层的同一界面上，该组合为推荐形式。 6.1.2 专用非机动车道和人行道上的路缘石可以采用独立基础，即立缘石基础为单独设置。 6.1.3 宽度不大于22cm的立缘石安装时，应设靠背。 6.1.4 不灌缝的路缘石应采用混凝土基础并均应设靠背。 6.2 路缘石选用要求 6.2.1 快速路、主干路应设置平面石。平面石宽度宜与雨水口宽度相协调。 6.2.2 道路设置锯齿形偏沟时，应设置平面石。平面石坡度应满足路面排水要求。 6.2.3 路缘石尺寸应与路面沥青层厚度和路缘石基础相协调。 7. 路缘石垫层材料 7.1 垫层材料分为三类：砂浆类、豆石混凝土类、水泥混凝土类。 7.2 垫层选择原则如下： - 设计的垫层厚度不大于30mm时，采用砂浆类，一般采用M7.5水泥砂浆。 - 设计垫层厚度30mm~60mm时，采用C10豆石混凝土（又名：细石混凝土）。 - 设计垫层厚度大于60mm时，采用C15水泥混凝土。 8. 施工注意事项 8.1 沥青路面施工，一般应先安装路缘石，路缘石的安装应先安装立缘石，只有在立缘石底面不低于平面石底面时，才可先安装平面石。 8.2 路缘石侧面与路面结构间应密实无缝。独立基础施工应作到立缘石基础坚实，安装稳固，安装后应将立缘石侧面的沟槽部分用C15水泥混凝土填实至面层底面标高。 8.3 城市道路路缘石产品和安装应满足《混凝土路缘石》JC899-2002和相关规范、标准的质量要求。 8.4 混凝土路缘石应进行成品随机抽样检验。 - 直线型路缘石抗折强度应达到Cc5.0（平均值5MPa，单块最小值4MPa）。 - 曲线型、L型、直线型及不适合作抗折强度的路缘石应做抗压强度实验，其强度应达到Cc35的标准（平均值35MPa，单块最小值28MPa）。 - 吸水率不大于7%。 - 严寒地区（气温低于-15℃）应进行抗冻性实验，路缘石经D50次冻融实验的质量损失率应不大于3%。 - 寒冷地区、严寒地区冬季道路使用除冰盐除雪时及盐碱地区，应进行抗盐冻性实验，经ND25次抗盐冻性实验的质量损失不大于0.5kg/m²。 8.5 石材路缘石应石质一致，无裂纹和风化等现象。石料强度技术指标见表8.5。 表8.5 石材强度技术指标表 | 岩石类别 | 主要岩石举例 | 饱水极限抗压强度 (MPa) | 磨耗率 (洛杉矶法 %) | 磨耗率 (狄法尔法 %) | | :--- | :--- | :--- | :--- | :--- | | 岩浆岩类 | 花岗岩 | >100 | <30 | <5 | | 石灰岩类 | 石灰岩 | >80 | <35 | <6 | 8.6 石材路缘石的放射性水平应满足放射性比活度Cr≤1000Bq/kg，镭当量浓度符合要求。 8.7 本册图集的路缘石施工缝最大缝宽控制指标为：直线段不灌缝3mm，直线段灌缝10mm，曲线段16mm。 9. 其它 9.1 本册图集中未注明的尺寸标注均以毫米计。 9.2 本册图集的命名举例和材料重量参数按混凝土给出，容重为24kN/m³。当选用石材路缘石时，代号和重量相应变化，计算截面面积和重量时，未扣除施工孔的面积和重量，使用中请根据实际自行扣除。 附表：直线型路缘石规格表（部分示例） | 截面代号 | 宽b x 高h (mm) | 长 (mm) | 特征 (前斜面cxd-f/圆角r) | 命名示例 (以1000mm长为例) | | :--- | :--- | :--- | :--- | :--- | | H1 | 250x350 | 1000/750/500 | /35×150-9/r20, r=15 | BCC-H1×1000 | | H2 | 240x300 | 1000/750/500 | /30×140-8/r20, r=15 | BCC-H2×1000 | | H3 | 200x300 | 1000/750/500 | /30×140-7/r20, r=15 | BCC-H3×1000 | | H4 | 180x300 | 1000/750/500 | /30×150/r20, r=15 | BCC-H4×1000 | | H5 | 180x250 | 1000/750/500 | /30×150/r20, r=15 | BCC-H5×1000 | | H7 | 150x300 | 1000/750/500 | /30×150/r20, r=15 | BCC-H7×1000 | | H8 | 150x250 | 1000/750/500 | /30×150/r20, r=15 | BCC-H8×1000 | | H9 | 150x420 | 1000/750/500 | /30×140-5/r20, r=15 | BCC-H9×1000 | | H10 | 125x350 | 1000/750/500 | /20x150/r20, r=15 | BCC-H10×1000 | | T1 | 150x350 | 1000/750/500 | /56x75/r50, 圆角r=15, Pexd/n含前斜面 | BCC-T1×1000 | | T2 | 100×300 | 1000/750/500 | /56x75/r50, 圆角r=15 | BCC-T2×1000 | | T3 | 120×300 | 1000/750/500 | /76x170/r50, 圆角r=15 | BCC-T3×1000 | | T4 | 100x250 | 1000/750/500 | /50×50/r50, 圆角r=15 | BCC-T4×1000 | | T5 | 80x250 | 1000/750/500 | /50×50/r50, 圆角r=15 | BCC-T5×1000 | | R | 125×350 | 1000/750/500 | - | BCC-R×1000 | | R1 | 150×420 | 1000/750/500 | - | BCC-R1×1000 | | R2 | 180×220 | 1000/750/500 | - | BCC-R2×1000 | | R3(1) | 150×220 | 1000/750/500 | - | BCC-R3×1000 | | R4 | 150×350 | 1000/750/500 | - | BCC-R4×1000 | 注：表中“/”表示无此特征或未注明，具体尺寸以标准图集原图为准。
