【07J04】 外墙保温隔热建筑构造图集（二）膨胀聚苯板保温隔热（重庆市地方规范图集）

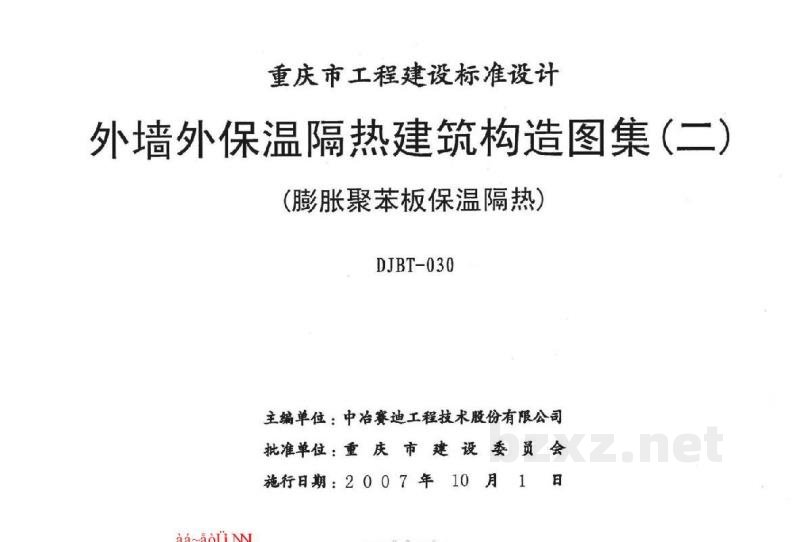

重庆市工程建设标准设计 DJBT-030
外墙外保温隔热建筑构造图集（二）（膨胀聚苯板保温隔热）
图集号：07J04

主编单位：中冶赛迪工程技术股份有限公司
批准单位：重庆市建设委员会
施行日期：2007年10月1日

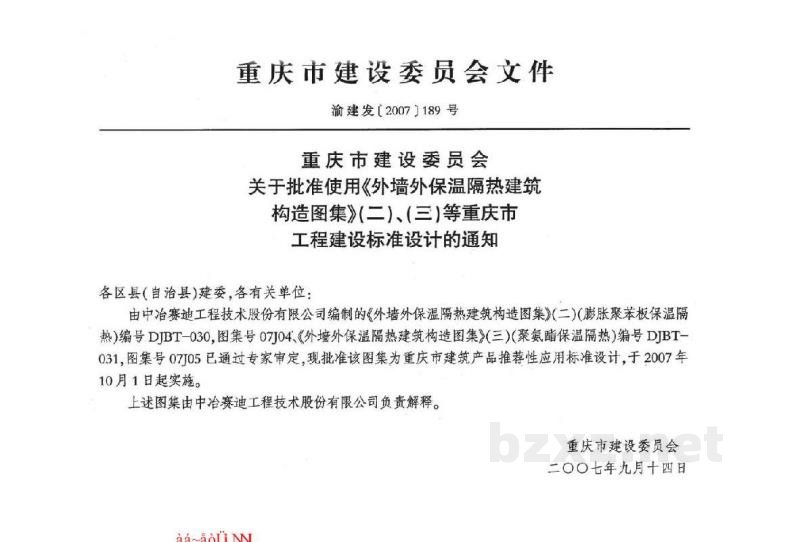

重庆市建设委员会文件
渝建发〔2007〕189号

重庆市建设委员会关于批准使用《外墙外保温隔热建筑构造图集》（二）、（三）等重庆市工程建设标准设计的通知

各区县（自治县）建委，各有关单位：
由中冶赛迪工程技术股份有限公司编制的《外墙外保温隔热建筑构造图集》（二）（膨胀聚苯板保温隔热）编号DJBT-030，图集号07J04；《外墙外保温隔热建筑构造图集》（三）（聚氨酯保温隔热）编号DJBT-031，图集号07J05已通过专家审定。现批准该图集为重庆市建筑产品推荐性应用标准设计，于2007年10月1日起实施。
上述图集由中冶赛迪工程技术股份有限公司负责解释。

重庆市建设委员会
二〇〇七年九月十四日

目 录
1.1 总说明 ............................................................ 1
1.2 适用范围 ........................................................ 2
1.3 主要编制依据 .................................................... 2
1.4 术语 .............................................................. 2
1.5 墙体系统的基本构造 .............................................. 3
1.6 材料的基本技术性能要求 .......................................... 3

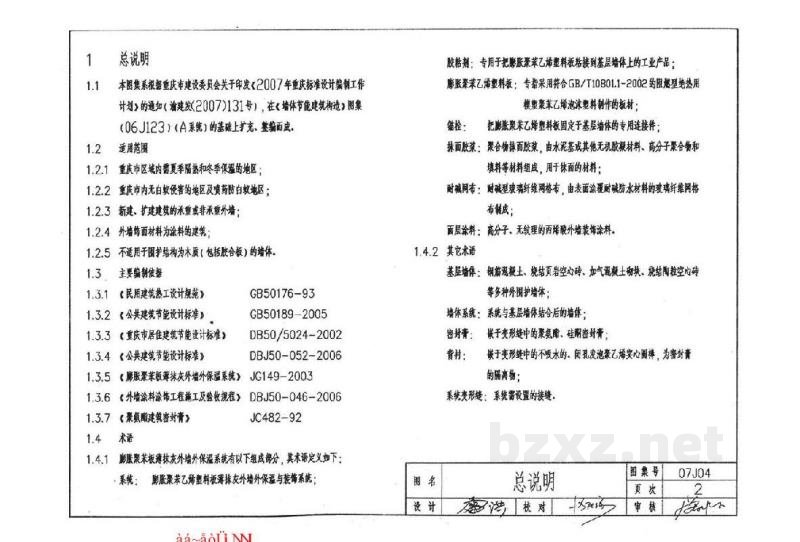

1.1 总说明
本图集系根据重庆市建设委员会关于印发《2007年重庆标准设计编制工作计划》的通知（渝建发〔2007〕131号），在《墙体节能建筑构造》图集（06J123）（A系统）的基础上扩充、整编而成。

1.2 适用范围
1.2.1 重庆市区城内夏期隔热和冬季保温的地区；
1.2.2 重庆市内无白蚁侵害的地区及喷药防白蚁地区；
1.2.3 新建、扩建建筑的承重或非承重外墙；
1.2.4 外装饰面材料为涂料的建筑；
1.2.5 不适用于围护结构为木质（包括胶合板）的墙体。

1.3 主要编制依据
1.3.1 《民用建筑热工设计规范》GB 50176-93
1.3.2 《公共建筑节能设计标准》GB 50189-2005
1.3.3 《重庆市居住建筑节能设计标准》DB 50/5024-2002
1.3.4 《公共建筑节能设计标准》DBJ50-052-2006
1.3.5 《膨胀聚苯板薄抹灰外墙外保温系统》JG 149-2003
1.3.6 《外墙涂料涂饰工程施工及验收规程》DBJ50-046-2006
1.3.7 《聚氨酯建筑密封膏》JC 482-92

1.4 术语
1.4.1 膨胀聚苯板薄抹灰外墙外保温系统有以下组成部分，其术语定义如下：
系统：膨胀聚苯乙烯塑料板薄抹灰外墙外保温与装饰系统。
胶粘剂：专用于把膨胀聚苯乙烯塑料板粘接到基层墙体上的工业产品。
膨胀聚苯乙烯塑料板：专指采用符合GB/T 10801.1-2002的阻燃型绝热用模塑聚苯乙烯泡沫塑料制作的板材。
锚栓：把膨胀聚苯乙烯塑料板固定于基层墙体的专用连接件。
抹面胶浆：聚合物抹面胶浆，由水泥基或其他无机胶凝材料、高分子聚合物和填料等材料组成，用于抹面的材料。
耐碱网布：耐碱型玻璃纤维网格布，由表面涂覆耐碱防水材料的玻璃纤维网格布制成。
面层涂料：高分子、无纹理的丙烯酸外墙装饰涂料。

1.4.2 其它术语
基层墙体：钢筋混凝土、烧结页岩空心砖、加气混凝土砌块、烧结陶粒空心砖等多种外围护墙体。
墙体系统：系统与基层墙体结合后的墙体。
密封膏：嵌于变形缝中的聚氨酯、硅酮密封膏。
棒材：嵌于变形缝中的不吸水的、闭孔发泡聚乙烯实心圆棒，为密封膏的隔离物。
系统变形缝：系统需设置的接缝。

1.5 墙体系统的基本构造
新建建筑的墙体系统的基本构造见表1.5.1。

表1.5.1 墙体系统的基本构造
序号 | 构造层次名称 | 说明
---|---|---
1 | 基层墙体 | 钢筋混凝土墙体、加气混凝土砌块、其他各种砌块
2 | 粘结层 | 胶粘剂
3 | 保温层 | 膨胀聚苯乙烯塑料板
4 | 系统的基本构造 | 锚固件
5 | 抹面保护层 | 聚合物抹面胶浆、耐碱网布
6 | 装饰层 | 面层涂料

1.6 材料的基本技术性能要求
1.6.1 薄抹灰外保温系统
薄抹灰外保温系统的性能指标应符合表1.6.1的要求。

表1.6.1 薄抹灰外保温系统的性能指标
试验项目 | 性能指标
---|---
耐水性（浸水24h） | 粘结强度（与水泥砂浆）MPa >0.60
耐水性（浸水24h） | 粘结强度（与膨胀聚苯乙烯塑料板）MPa >0.40
耐水性（浸水24h） | 粘结强度（与膨胀聚苯乙烯塑料板）MPa >0.10（破坏界面在膨胀聚苯乙烯塑料板上）
耐水性（浸水24h） | 粘结强度（与膨胀聚苯乙烯塑料板）MPa >0.10（破坏界面在膨胀聚苯乙烯塑料板上）
耐水性（浸水24h） | 试验防护层内应无水渗透
耐水性（浸水24h） | 表面无裂纹、粉化、剥落、鼓泡
可操作时间 | >2.0h

1.6.2 胶粘剂
胶粘剂的主要技术性能指标应符合表1.6.2的要求。

表1.6.2 胶粘剂的主要性能指标
试验项目 | 性能指标
---|---
粘结强度（与水泥砂浆）MPa | ≥0.60
粘结强度（与膨胀聚苯乙烯塑料板）MPa | ≥0.40

1.6.3 膨胀聚苯乙烯塑料板
膨胀聚苯乙烯塑料板应为阻燃型，其性能指标除应符合表1.6.3.1的要求外，还应符合GB/T 10801.1-2002第Ⅱ类的其他要求。膨胀聚苯乙烯塑料板出厂前应在自然条件下陈化42d或在60°C蒸气中陈化5d。

表1.6.3.1 膨胀聚苯乙烯板的主要性能指标
试验项目 | 性能指标
---|---
导热系数 W/(m·K) | ≤0.041
表观密度 (kg/m³) | 18.0~22.0
垂直于板面方向的抗压强度 MPa | ≥0.10
尺寸稳定性 % | ≤0.30
