【08BJ7-1】 楼梯

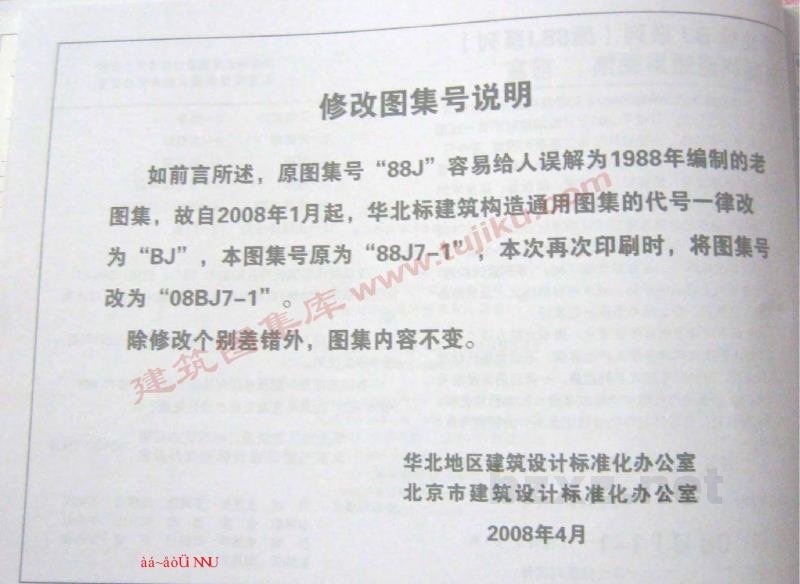

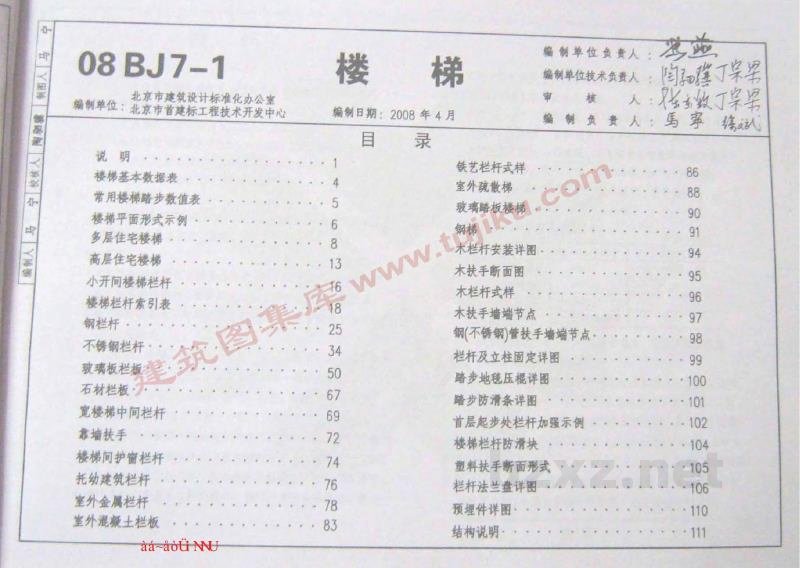

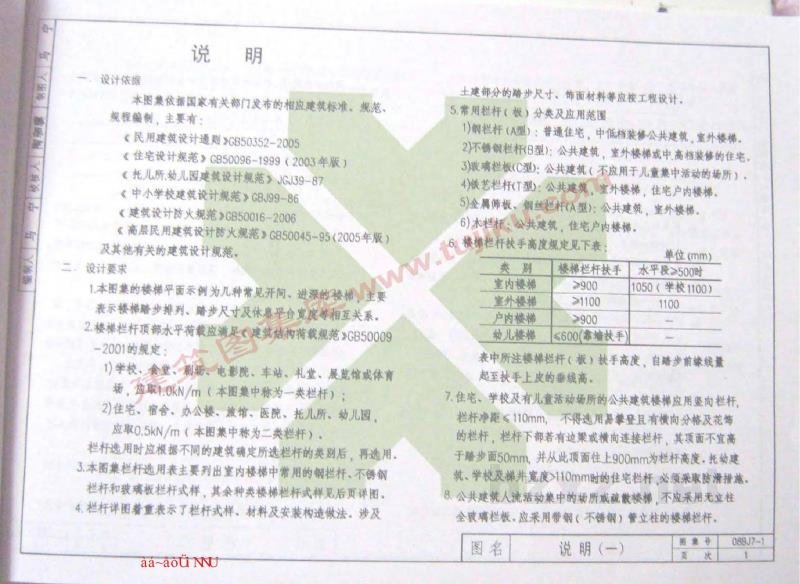

建筑构造通用图集 华北标BJ系列图集（原88J系列） 楼梯 华北地区建筑设计标准化办公室、北京市建筑设计标准化办公室 编 修改图集号说明 如前言所述，原图集号“88J”容易给人误解为1988年编制的老图集，故自2008年1月起，华北标建筑构造通用图集的代号一律改为“BJ”，本图集号原为“88J7-1”，改为“08BJ7-1”。除修改个别差错外，图集内容不变。本次再次印刷时，将图集号再次确认为08BJ7-1。 华北地区建筑设计标准化办公室、北京市建筑设计标准化办公室 2008年4月 目录 1. 楼梯基本数据表 2. 常用楼梯踏步数值表 3. 楼梯平面形式示例 4. 多层住宅楼梯 5. 铁艺栏杆式样 6. 室外疏散梯 7. 玻璃踏板楼梯 8. 钢梯 9. 高层住宅楼梯 10. 小开间楼梯 11. 楼梯栏杆索引表 11.1 钢栏杆 11.2 不锈钢栏杆 11.3 石材栏板 11.4 宽楼梯中间栏杆 11.5 靠墙扶手 11.6 楼梯间护窗栏杆 11.7 托幼建筑栏杆 11.8 室外金属栏杆 11.9 室外混凝土栏板 11.10 木扶手断面图 11.11 木栏杆式样 11.12 木扶手墙端节点 11.13 钢（不锈钢）管扶手墙端节点 11.14 栏杆及立柱固定详图 11.15 踏步地毯压棍详图 11.16 踏步防滑条详图 11.17 首层起步处栏杆加强示例 11.18 楼梯栏杆防滑块 11.19 塑料扶手断面形式 11.20 栏杆法兰盘详图 11.21 预埋件详图 11.22 结构说明 设计依据及说明 一、设计依据 本图集依据国家有关部门发布的相应建筑标准、规范规程编制，主要有： 《民用建筑设计通则》GB 50352-2005 《住宅设计规范》GB 50096-1999（2003年版） 《托儿所、幼儿园建筑设计规范》JGJ 39-87 《中小学校建筑设计规范》GBJ 99-86 《建筑设计防火规范》GB 50016-2006 《高层民用建筑设计防火规范》GB 50045-95（2005年版） 及其他有关的建筑设计规范。 二、说明 1. 本图集的楼梯平面示例为几种常见开间、进深的楼梯，主要表示楼梯踏步排列、踏步尺寸及休息平台宽度等相互关系。 2. 楼梯栏杆顶部水平荷载应满足《建筑结构荷载规范》GB 50009-2001的规定： 1）学校、食堂、剧场、电影院、车站、礼堂、展览馆或体育馆，取1.0kN/m（本图集中称为一类栏杆）； 2）住宅、宿舍、办公楼、旅馆、医院、托儿所、幼儿园应取0.5kN/m（本图集中称为二类栏杆）。 栏杆选用时应根据不同的建筑确定所选栏杆的类别后，再选用具体式样。 3. 本图集栏杆选用表主要列出室内楼梯中常用的钢栏杆、不锈钢栏杆和玻璃板栏杆式样，其余种类楼梯栏杆式样见后页详图。 4. 栏杆详图着重表示了栏杆式样、材料及安装构造做法。涉及土建部分的踏步尺寸、饰面材料等应按工程设计确定。 5. 常用栏杆（板）分类及应用范围： 1）钢栏杆（A型）：普通住宅，中低档装修公共建筑，室外楼梯； 2）不锈钢栏杆（B型）：公共建筑，室外楼梯或中高档装修的住宅； 3）玻璃栏板（C型）：公共建筑（不应用于儿童集中活动的场所）； 4）铁艺栏杆（T型）：公共建筑，室外楼梯，住户内楼梯； 5）金属饰板、钢丝栏杆（D型）：公共建筑，室外楼梯； 6）木栏杆：公共建筑，住宅户内楼梯。 表1 栏杆扶手高度表 单位：mm | 类别 | 室内楼梯 | 室外楼梯 | 户内楼梯 | 幼儿楼梯 | | :--- | :--- | :--- | :--- | :--- | | 楼梯栏杆扶手 | >900 | >1100 | >900 | 600 | | 靠墙扶手 | 水平段>500时1050（学校1100） | 1100 | 1100 | - | 注：表中所注楼梯栏杆（板）扶手高度，自踏步前缘线量起至扶手上皮的垂线高度。 7. 住宅、学校及有儿童活动场所的公共建筑楼梯应用整体栏杆，栏杆净距≤110mm，不得选用易攀登且有横向分格及花格的栏杆。栏杆下部若有边梁或横梁连接栏杆，其顶面不宜高于踏步面50mm，并从此顶面往上900mm为栏杆高度。托幼建筑、学校及梯井宽度>110mm时的住宅栏杆，必须采取防滑措施。 8. 公共建筑人流活动集中的场所或疏散楼梯，不应采用无立柱全玻璃栏板，应采用带钢（不锈钢）管立柱的楼梯栏杆。 三、主要栏杆、扶手材料及饰面做法表 | 材料 | 饰面做法及要求 | | :--- | :--- | | 钢 | 油漆、喷塑、烤漆 | | 不锈钢 | 抛光、拉丝、镀钛 | | 铸铁、锻铁 | 油漆 | | 安全玻璃 | 钢化、夹胶玻璃 | | 木 | 油漆 | 四、施工要求及安装说明 1. 首层起步处楼梯栏杆必须有加强措施，保证楼梯起步梯段栏杆的侧向稳定，可参考本图集中第102、103页或按工程设计和验收规范执行。 2. 所用材料均应是符合国家相关规定的合格品。 3. 金属管材的管壁厚度以图中注明的为准，若图中未注明的非受力杆件，宜满足如下要求： - 栏杆（非受力）：≥1.0mm - 扶手：≥1.5mm 注：不锈钢管宜选用壁厚≥1.2mm的钢管。 4. 楼梯栏杆在安装中要注意定位准确，为避免土建施工的误差，应以现场实测数据为准。栏杆扶手在转弯处的定位要准确，保证扶手能流畅转折。复杂栏杆施工前要绘制施工放样详图。 5. 选用预埋件安装的栏杆，安装前要注意土建结构上是否设置了正确的预埋件，否则要采取补救措施。栏杆扶手在转弯处的定位要准确，保证扶手能流畅转折。复杂栏杆施工前要绘制施工放样详图。 6. 本册图示栏杆、立柱固定主要以与预埋件连接为主，设计人也可根据不同情况参考选用第99页“栏杆、立柱固定详图”，但应根据工程情况计算，必须符合结构要求。对于无预埋件的立柱，固定时不得采用尼龙（塑料）胀管螺栓和射钉等方式。 7. 金属管材间焊接应牢固，焊缝均匀饱满，所有焊缝均应打磨光滑。不锈钢管焊缝处的打磨抛光必须严格按照有关操作工艺从粗到细逐步打磨，最后抛光。镀钛不锈钢管的接头不宜采用焊接。 8. 钢栏杆面层做法：室内宜喷塑、室外宜油漆；木栏杆及木扶手油漆。 9. 立柱栏杆法兰的选用，要尽量与立柱材料一致，图集中有几种常用法兰盘详图可供参考。 10. 栏杆详图中梯井宽度d按工程设计，本图集按60~150mm考虑。扶手转折处水平栏杆式样当长度允许时同梯段栏杆；当长度不足时可加竖向栏杆或按工程设计。当为住宅、学校、托幼建筑时，栏杆高度应符合相关规范要求，坚向栏杆间距不大于110mm。 11. 本图集栏杆扶手转折处按伸出L/2考虑，如休息平台宽度不够时，应按工程设计。 12. 楼梯间面层做法按工程设计。 13. 图集中尺寸除注明外，均以毫米（mm）为单位。 注：文中提及的“07wwucom”、“aa~aou”、“aa~aouU”、“库wwW”、“com”、“86 88 t”、“建筑图集库”、“陶隆丁桌里”、“多级丁桌罩”、“馬事婷人”、“中 Y国纯”、“台Y#饼”、“菜号”、“百饮”、“Y国# #丫中 Y##”、“图名 说明（一）”、“图染#”、“说明（二）”、“tu”、“5.”、“6.”、“7.”、“8.”、“9.”、“10.”、“11.”、“12.”、“13.”、“14.”、“15.”、“16.”、“三”、“1”、“2”、“3”、“4”、“5”、“6”、“7”、“8”、“9”、“10”、“11”、“12”、“13”、“14”、“15”、“16”、“编制单位负责人”、“编制单位技术负责人”、“编制负责人”、“审核人”、“马事婷”、“陶隆”、“丁桌里”、“多级丁”、“桌罩”、“人”、“核”、“编制负贵人”、“com”、“86”、“88”、“t”、“6”、“8”、“13”、“建筑图集库”、“小开间楼梯栏杆”、“楼梯栏杆索引表”、“钢栏杆”、“不锈钢栏杆”、“石材栏板力”、“宽楼梯中间栏杆”、“靠墙扶手”、“楼梯间护窗栏杆”、“托幼建筑栏杆”、“座外金属栏杆”、“室外混烫土栏板”、“aa~aouNU”、“25”、“34”、“50”、“67”、“69”、“72”、“74”、“76”、“78”、“83”、“木扶手断面图”、“木栏杆式样”、“木扶手墙端节点”、“钢（不锈钢）管扶手墙端节点”、“栏杆及立柱固定详图”、“路步地毯压棍详图”、“路步防清条详图”、“首层起步处栏杆加强示例”、“楼梯栏杆防滑块”、“塑料扶手断面形式”、“栏杆法兰盘详图”、“预理件详图”、“结构说明”、“90”、“91”、“94”、“95”、“96”、“97”、“98”、“99”、“100”、“101”、“102”、“104”、“105”、“106”、“110”、“111”、“设计依据”、“说明”、“本图集依指国家有关部门发布的相应建黄标准，规范规程缩制，主要有：”、“《民用建筑设计通则》GB50352-2005《住宅设计规范》GB50096-1999（2003年版）《托儿所幼儿园建筑设计规范》JGJ39-87《中小学校建党设计规范》GBJ99-86土建部分的路步尺寸、饰面材料等应接工程设计5.”、“常用栏杆（板）分类及应用范围1）钢栏杆（A型）：普通住宅，中低档装修公共建筑，室外楼梯2）不锈钢栏杆（日型）公共建筑，室外楼梯或中高档装修的住宅3）璃栏板（C型）：公共建筑（不应用于儿童集中活动的场所）。4）铁艺栏杆（T型）：公共建统，室外楼梯，住户内楼梯tu”、“5）金具饰板、钢丝栏杆（A型）：公共建筑，室外楼梯《建设计防火规范》GB50016-2006《商层民用建设计防火规范》CB50045-95（2005年版）及其他有关的建筑设计规范”、“设计要求”、“1本图集的楼梯平面示例为几种带见开间，进添的楼棉主要表示楼梯略步排列、略步尺寸及休感平合宽度等相互关系。2.楼模栏杆顶部水平荷载应满足，建内荷载规范》GB50009-2001的规定：”、“1）学校、食堂、制、电影院、车站、礼堂、展览馆或体育畅，公联1.0KNm（本图集中称为一类栏杆）：2）住宅、宿舍、欢公楼、旅馆、医院、托儿所、幼儿园应取0.5kN/m（本图集中称为二类栏杆）：栏杆选用时应根据不同的建筑确定所选栏杆的类别后，再选用3.本图集栏杆选用表主要列出室内楼梯中常用的钢栏杆、不锈钢栏杆和玻璃板栏杆式样，其余种类楼梯栏杆式样见后页详图，4栏杆详图着重表示了栏杆式样、材料及安装构造做法，涉及aa-aouNU”、“6）木挡杆，公共建筑，住宅户内楼梯，单位（mm）”、“类别”、“室内楼梯”、“室外楼梯”、“户内楼梯”、“幼儿楼梯”、“楼梯栏杆扶手”、“>900”、“>1100”、“>900”、“600（#墙扶手”、“水平段>500时”、“1050（学校1100）”、“1100”、“表中所注楼梯栏杆（板）扶手高度，自踏步前缘线量起至扶手上皮的垂线高。”、“7.住毛、学校及有儿童活动场所的公共建筑楼梯应用整向栏杆，栏杆净距≤110mm，不得选用易单登且有横向分格及花怖的栏杆，栏杆下部若有边梁成横尚连接栏杆，其顶面不宜高于腾步面50mm，并从此顶面住上900mm为栏杆高度，托幼筑，学校及梯井宽度>110mm时的住宅栏杆，必领采取防滑拼施8.公共建筑人流活动集中的插所成疏散楼样，不应采用无文柱全玻璃栏板应采用带钢（不锈钢）管立柱的楼梯栏杆图名”、“说明（一）”、“菜号”、“百饮”、“088J7-1”、“中”、“Y国#”、“#丫中”、“Y##”、“9主要栏杆、装手材料及饰面做法表：栏杆手”、“面做法及更求”、“额营”、“不锈氧”、“铸铁、银铁”、“安全政残”、“木”、“油率、喷型、烤漆”、“管通、抛光、拉丝、镀钛”、“油”、“钢化、夹胶被璃”、“油漆”、“10首层起步处楼梯栏杆必颜有加强措施，保证楼梯起步梯段栏杆的例向稳定，可参图中第102.103页或接工程设计程和整收规范，所用材料均应是特合国家相关规定的合格品2.金属管材的替壁厚度以图中注明的为准，若图中未注明的非受力杆件，宜满足如下要求！”、“部位射料”、“不锈钢、钢管”、“栏杆（非受力）”、“>1.0mm”、“快手”、“≥1.5mm”、“*不锈钢昔下应选用壁厚<1.2mm的谐管3.楼梯栏杆在地工安装中要注意定位准确，为避免土建施工的年，应以现场实溯数据为准，栏杆扶手在揭弯处的定位要tu”、“11，常用略步高宽尺寸见第5页，路步宽>300mm时，按工程设计，保证扶手能流畅转新。复杂栏杆施工前要绘制施工放样详图12替燃顶层水平栏杆与墙交接处，当为住笔、学校，托动建刻4.选用预埋件安装的栏杆，安装前要注意土建结构上是否设量时，应与墙内埋铁连接，国定牢靠。N”、“13.栏杆详图中梯井d技工程设计，本图集发60~150mm考虑扶手转折处水平栏杆式样当度充许时同梯段栏杆：当长度不错时可加坚向学行式发工程设计，当为住宅、学校托动建就时个杆高度应特合相关规范要求，坚向栏杆间距不于10mm”、“14本图集栏杆扶手转折处按仲出G/2考感，如休息板宽度不够时，应接工程设计。”、“15.楼梯间面层做法按接工程设计16.图集中尺寸除注明外，均以亮米（mm）为单位三施工要求”、“1楼梯各部位施工做法均应特合国家现行各项有关施工操作规aa~aouU”、“了正确的预埋件，否则要考康采取补妆措施。5.本册图巢所示栏杆、立柱国定主要以与预理件连接为主，设计人也可根据不同情况参考选用第99页“栏杆，立性固定详图”但应根据工程情况计算，必题特合结构要求，对于无预理件的立柱，固定时不得采用尼龙（塑料）胀管螺检和射钉等方式6.金属营材间焊接应牢固，焊要均勾饱满，所有焊越均应打磨地光，不锈钢普焊缝处的打磨抛光必须严格技照有关操作工艺从粗到细逐步打磨，最后地光。镀钛不锈钢管的接头不宜采用焊接”、“7.钢栏杆面层做法：室内宜喷业、室外宜油漆：木栏杆及水饺手油漆。”、“8.立柱栏杆法兰的选用，要尽量与立柱材料一致，图集中有儿图名”、“说明（二）”、“图染#”均已识别为噪声或碎片，并在整理过程中剔除或合并。
