【05R407】 蒸汽凝结水回收及疏水装置的选用与安装

适用于一般工业及民用建筑热力设备及管道系统的疏水装置及凝结水回收装置的选用及安装。

蒸汽凝结水回收及疏水装置的选用与安装

批准部门：中华人民共和国建设部
批准文号：建质[2005]14号
主编单位：机械工业第一设计研究院
统一编号：GJBT-817
实行日期：2005年3月1日

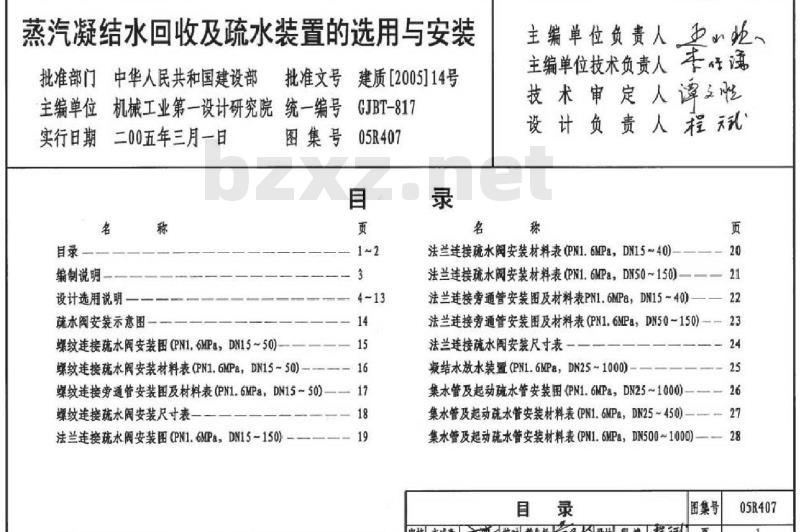

目录

1. 编制说明
2. 设计选用说明
3. 疏水阀安装示意图
3.1 螺纹连接疏水阀安装图及材料表 (PN1.6MPa, DN15~50)
3.2 螺纹连接旁通管安装图及材料表 (PN1.6MPa, DN15~50)
3.3 螺纹连接疏水阀安装尺寸表
3.4 法兰连接疏水阀安装图及材料表 (PN1.6MPa, DN15~150)
3.5 法兰连接旁通管安装图及材料表 (PN1.6MPa, DN15~150)
3.6 法兰连接疏水阀安装尺寸表
3.7 凝结水放水装置 (PN1.6MPa, DN25~1000)
3.8 集水管及起动疏水管安装图及材料表 (PN1.6MPa, DN25~1000)
4. 各类疏水阀性能参数及图表
4.1 自由浮球式疏水阀
4.2 杠杆浮球式疏水阀
4.3 倒吊桶式疏水阀
4.4 双金属片式疏水阀
4.5 波纹管式疏水阀
4.6 膜盒式疏水阀
4.7 ST式可调恒温疏水阀
4.8 圆盘式疏水阀
4.9 自动疏水泵
4.10 气体疏水阀
4.11 排空气阀
5. MFP14组合泵及SPT、DPT型凝结水回收泵性能参数与安装图

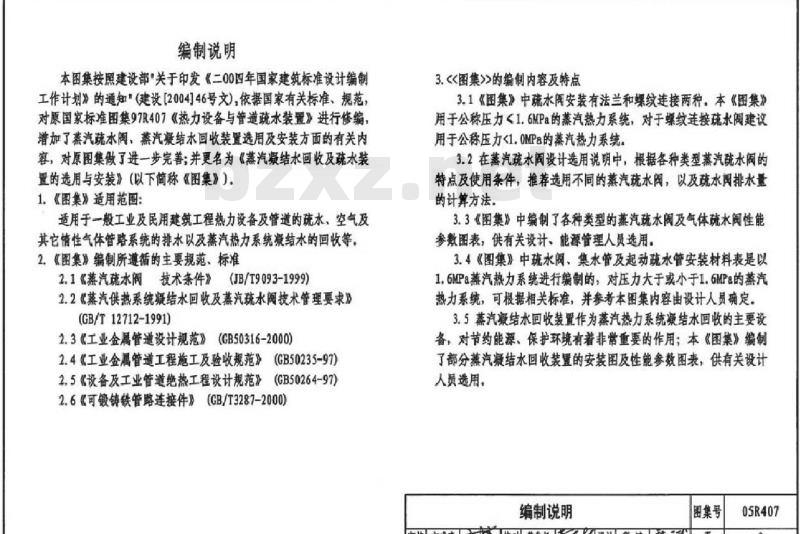

1 编制说明

本图集按照建设部关于印发《2004年国家建筑标准设计编售工作计划》的通知（建设[2004]46号文），依据国家有关标准、规范对原国家标准图集97R407《热力设备与管道疏水装置》进行修编，增加了蒸汽疏水阀、蒸汽凝结水回收装置选用及安装方面的有关内容，并更名为《蒸汽凝结水回收及疏水装置的选用与安装》（以下简称《图集》）。

1. 《图集》应用范围
适用于一般工业及民用建筑工程热力设备及管道的水、空气及其它性质气体管路系统的排水，以及蒸汽热力系统凝结水的回收等。

2. 《图集》编制所遵循的主要规范、标准
2.1 《蒸汽疏水阀技术条件》（JB/T9093-1999）
2.2 《蒸汽供热系统凝结水回收及蒸汽疏水技术管理要求》（GB/T12712-1991）
2.3 《工业金属管道设计规范》（GB50316-2000）
2.4 《工业金属管道工程施工及验收规范》（GB50235-97）
2.5 《设备及工业管道绝热工程设计规范》（GB50264-97）
2.6 《可锻铸铁管路连接件》（GB/T3287-2000）

3. 《图集》的编制内容及特点
3.1 《图集》中疏水阀安装有法兰和螺纹连接两种。本《图集》用于公称压力 $\le$ 1.6MPa 的蒸汽热力系统；对于螺纹连接疏水阀，建议用于公称压力 $\le$ 1.0MPa 的蒸汽热力系统。
3.2 在蒸汽疏水阀设计选用说明中，根据各种类型蒸汽疏水阀的特点及使用条件，推荐选用不同的蒸汽疏水阀，并提供疏水阀排水量的计算方法。
3.3 《图集》中编制了各种类型的蒸汽疏水阀及气体疏水阀性能参数图表，供有关设计、能源管理人员选用。
3.4 《图集》中疏水阀、集水管及起动疏水管安装材料表是以 1.6MPa 蒸汽热力系统进行编制的。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。

目录 1 编制说明 3 设计选用说明 4 疏水阀安装示意图 14 螺纹连接疏水阀安装图（PN1.6MPa，DN15～50） 15 螺纹连接疏水阀安装材料表（PN1.6MPa，DN15～50） 16 螺纹连接旁通管安装图及材料表（PN1.6MPa，DN15～50） 17 螺纹连接疏水阀安装尺寸表 18 法兰连接疏水阀安装图（PN1.6MPa，DN15～150） 19 法兰连接疏水阀安装材料表（PN1.6MPa，DN15～40） 20 法兰连接疏水阀安装材料表（PN1.6MPa，DN50～150） 21 法兰连接旁通管安装图及材料表（PN1.6MPa，DN15～40） 22 法兰连接旁通管安装图及材料表（PN1.6MPa，DN50～150） 23 法兰连接疏水阀安装尺寸表 24 凝结水放水装置（PN1.6MPa，DN25～1000） 25 集水管及起动疏水管安装图（PN1.6MPa，DN25～1000） 26 集水管及起动疏水管安装材料表（PN1.6MPa，DN25～450） 27 集水管及起动疏水管安装材料表（PN1.6MPa，DN500～1000） 28 自由浮球式疏水阀性能参数及图表 29 杠杆浮球式疏水阀性能参数及图表（一） 30 杠杆浮球式疏水阀性能参数及图表（二） 31 杠杆浮球式疏水阀性能参数及图表（三） 32 倒吊桶式疏水阀性能参数及图表（一） 33 倒吊桶式疏水阀性能参数及图表（二） 34 倒吊桶式疏水阀性能参数及图表（三） 35 双金属片式疏水阀性能参数及图表（一） 36 双金属片式疏水阀性能参数及图表（二） 37 波纹管式疏水阀性能参数及图表 38 膜盒式疏水阀性能参数及图表（一） 39 膜盒式疏水阀性能参数及图表（二） 40 ST式可调恒温疏水阀性能参数及图表 41 腊式疏水阀性能参数及图表 42 圆盘式疏水阀性能参数及图表（一） 43 圆盘式疏水阀性能参数及图表（二） 44 自动疏水阀泵性能参数及图表 45 气体疏水阀性能参数及图表（一） 46 气体疏水阀性能参数及图表（二） 47 排空气阀性能参数及图表 48 MFP14组合泵性能参数及图表 49 MFP14组合泵安装图 50 SPT型凝结水回收泵机组特性表及安装图 51 DPT型凝结水回收泵机组特性表及安装图 52 SPT、DPT型凝结水回收泵机组性能参数表 53
