【05MR103】 城市道路－立体交叉可行性研究、初步设计深度图样

城市道路一立体交叉可行性研究、初步设计深度图样

批准部门：中华人民共和国建设部
主编单位：上海市政工程设计研究院
实行日期：2005年6月1日
批准文号：建质[2005]71号
统一编号：GJBT-848
图集号：05MR103

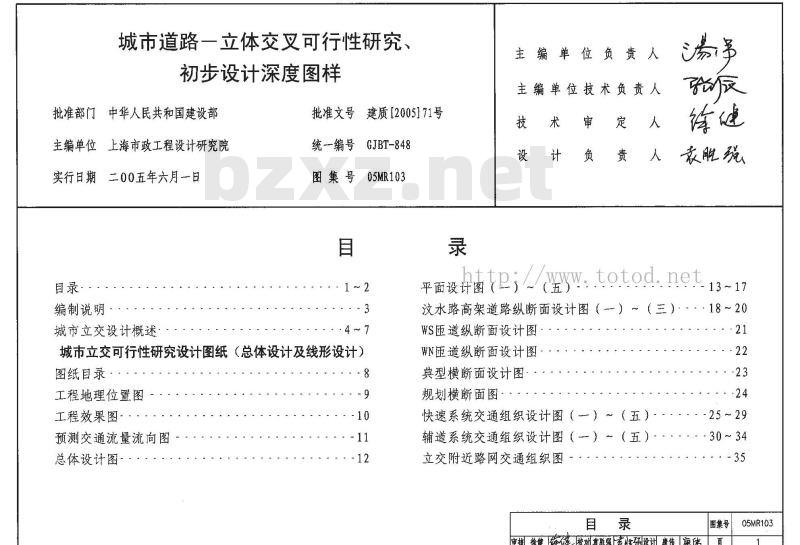

【目录】

城市立交可行性研究设计图纸（总体设计及线形设计）图纸目录：
1. 工程地理位置图
2. 工程效果图
3. 预测交通流量流向图
4. 总体设计图
5. 平面设计图
6. 汶水路高架道路纵断面设计图（一）～（三）
7. WS匝道纵断面设计图
8. WN匝道纵断面设计图
9. 典型横断面设计图
10. 规划横断面图
11. 快速系统交通组织设计图（一）～（二）
12. 辅道系统交通组织设计图（一）～（二）
13. 立交附近路网交通组织图

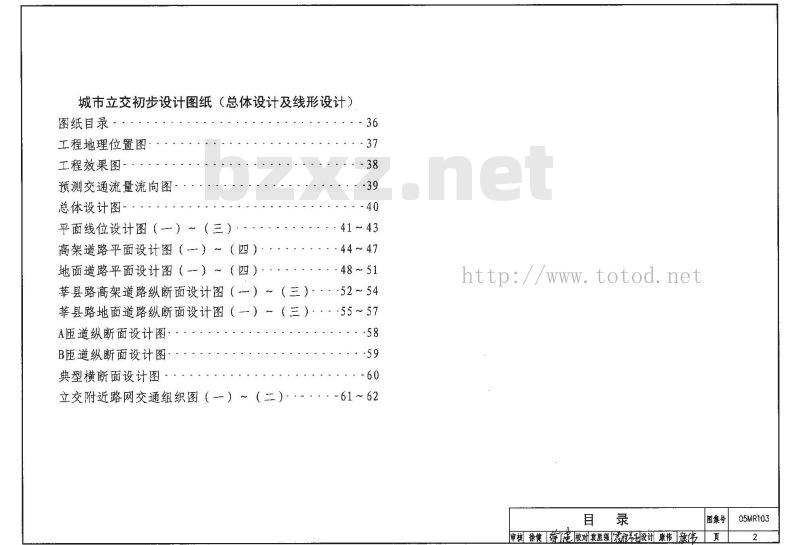

城市立交初步设计图纸（总体设计及线形设计）图纸目录：
1. 工程地理位置图
2. 工程效果图
3. 预测交通流量流向图
4. 总体设计图
5. 平面线位设计图（一）～（三）
6. 高架道路平面设计图（一）～（四）
7. 地面道路平面设计图（一）～（四）
8. 莘县路高架道路纵断面设计图（一）～（三）
9. 莘县路地面道路纵断面设计图（一）～（三）
10. A匝道纵断面设计图
11. B匝道纵断面设计图
12. 典型横断面设计图
13. 立交附近路网交通组织图（一）～（二）

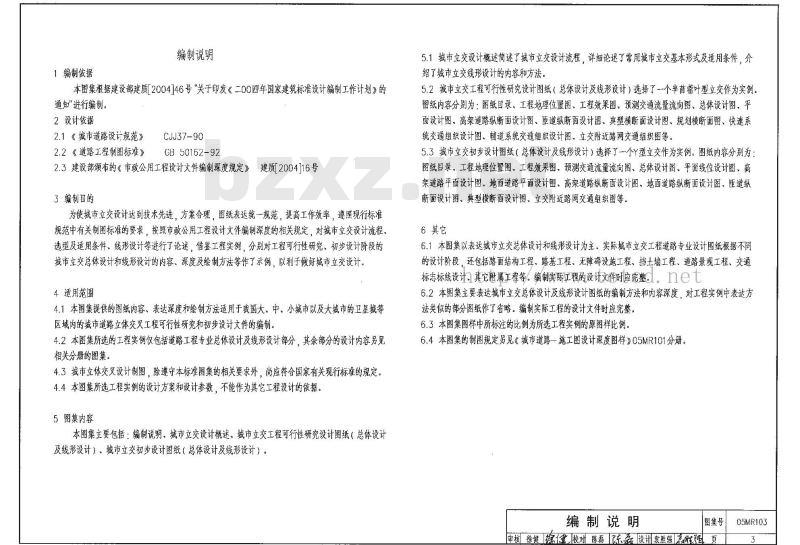

编制说明

1 编制依据
本图集根据建设部建质[2004]146号“关于印发《2004年国家建筑标准设计编制工作计划》的通知”进行编制。

2 设计依据
2.1 《城市道路设计规范》CJJ37-90
2.2 《道路工程制图标准》GB 50162-92
2.3 建设部颁布的《市政公用工程设计文件编制深度规定》建质[2004]16号

3 编制目的
为使城市立交设计达到技术先进，方案合理，图纸表达统一规范，提高工作效率，遵照现行标准规范中有关制图标准的要求，按照市政公用工程设计文件编制深度的相关规定，对城市立交设计流程选型及适用条件、线形设计等进行了论述，借鉴工程实例，分别对工程可行性研究、初步设计阶段的城市立交总体设计和线形设计的内容、深度及绘制方法等作了示例，以利于做好城市立交设计。

4 适用范围
4.1 本图集提供的图纸内容、表达深度和绘制方法适用于我国大、中、小城市以及大城市的卫星城等区域内的城市道路立体交叉工程可行性研究和初步设计文件的编制。
4.2 本图集所选的工程实例仅包括道路工程专业总体设计及线形设计部分，其余部分的设计内容另见相关分册的图集。
4.3 城市立体交叉设计制图，除遵守本标准图集的相关要求外，尚应符合国家有关现行标准的规定。
4.4 本图集所选工程实例的设计方案和设计参数，不能作为其它工程设计的依据。

5 图集内容
本图集主要包括：编制说明、城市立交设计概述、城市立交工程可行性研究设计图纸（总体设计及线形设计）、城市立交初步设计图纸（总体设计及线形设计）。

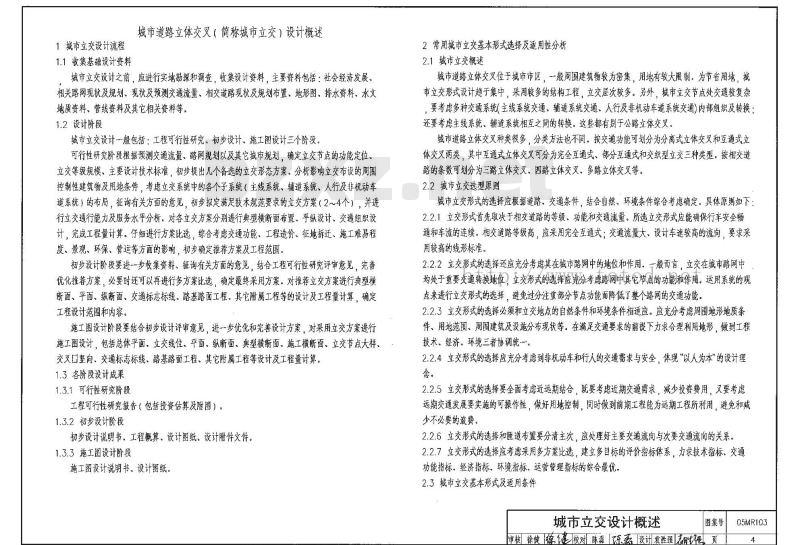

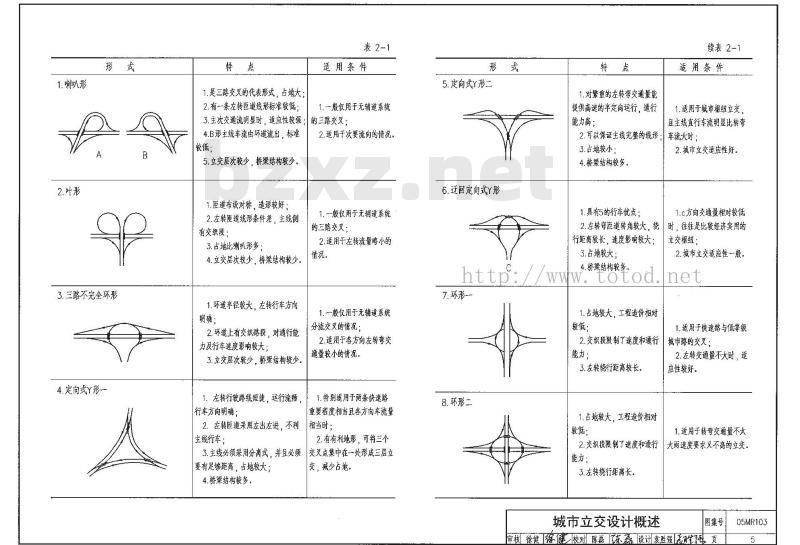

5.1 城市立交设计概述：简述了城市立交设计流程，详细论述了常用城市立交基本形式及适用条件，介绍了城市立交线形设计的内容和方法。
5.2 城市立交工程可行性研究设计图纸（总体设计及线形设计）：选择了一个半苜蓿型立交作为实例。图纸内容分别为：图纸目录、工程地理位置图、工程效果图、预测交通流量流向图、总体设计图、平面设计图、高架道路纵断面设计图、匝道纵断面设计图、典型横断面设计图、规划横断面图、快速系统交通组织设计图、辅道系统交通组织设计图、立交附近路网交通组织图等。
5.3 城市立交初步设计图纸（总体设计及线形设计）：选择了一个Y型立交作为实例。图纸内容分别为：图纸目录、工程地理位置图、工程效果图、预测交通流量流向图、总体设计图、平面线位设计图、高架道路平面设计图、地面道路平面设计图、高架道路纵断面设计图、地面道路纵断面设计图、匝道纵断面设计图、典型横断面设计图、立交附近路网交通组织图等。

6 其它
6.1 本图集以表达城市立交总体设计和线形设计为主。实际城市立交工程道路专业设计图纸根据不同的设计阶段，还包括路面结构工程、路基工程、无障碍设施工程、挡土墙工程、道路景观工程等。
