【12K101-4】 混流通风机安装

混流通风机安装

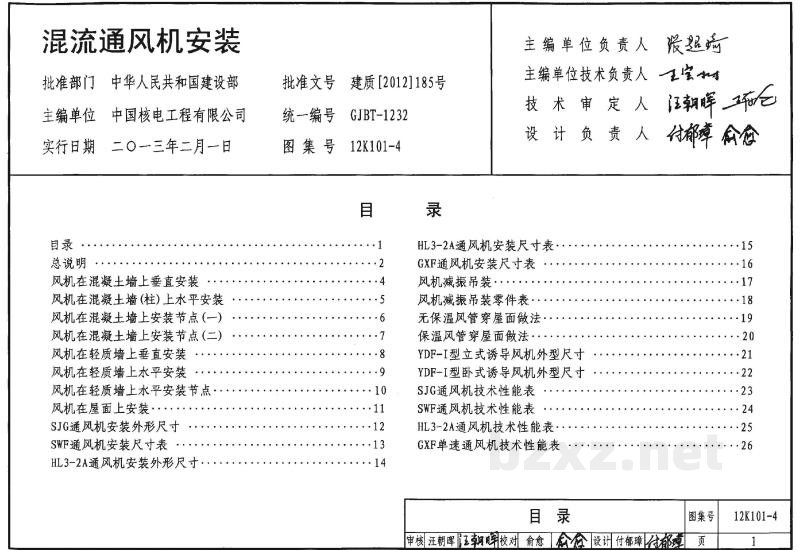

目 录

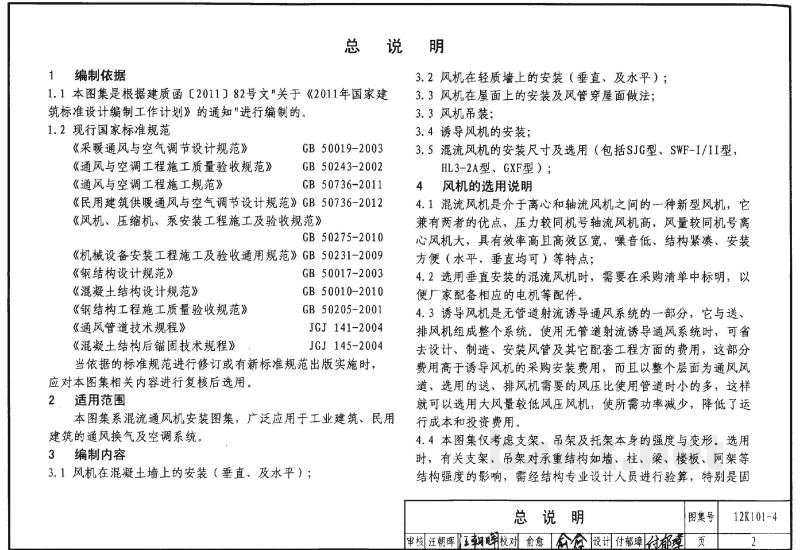

总说明

1 编制依据

1.1 本图集是根据建质函〔2011〕82号文"关于《2011年国家建筑标准设计编制工作计划》的通知”进行编制的。

1.2 现行国家标准规范

当依据的标准规范进行修订或有新标准规范出版实施时，应对本图集相关内容进行复核后选用。

2 适用范围

本图集系混流通风机安装图集，广泛应用于工业建筑、民用建筑的通风换气及空调系统。

3 编制内容

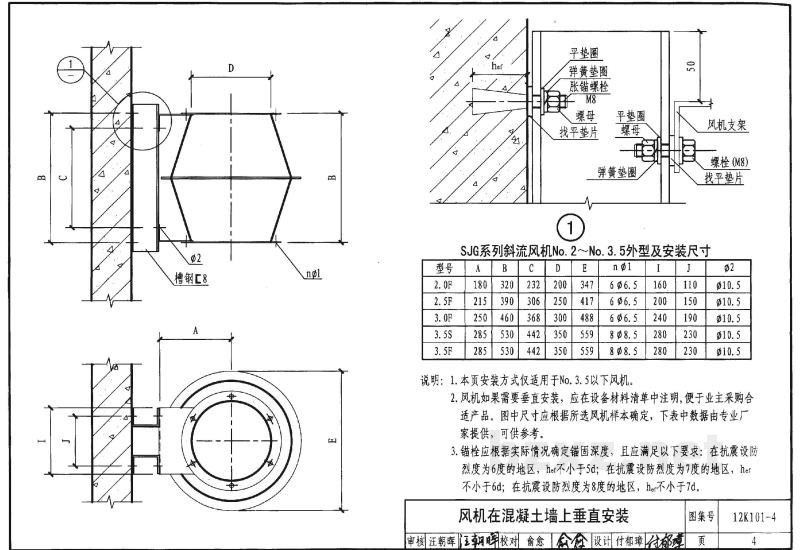

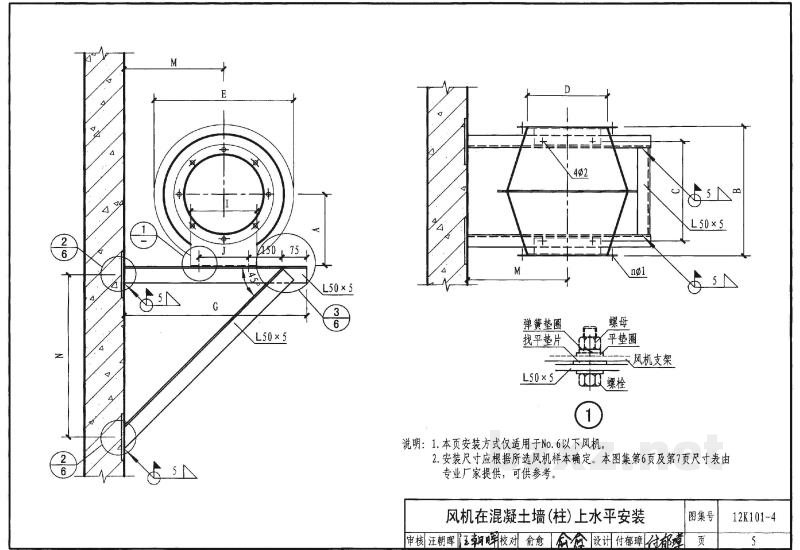

1. 风机在混凝土墙上的安装（垂直、水平）；
2. 风机在轻质墙上的安装（垂直、及水平）；
3. 风机在屋面上的安装及风管穿屋面做法；
4. 风机吊装；
5. 诱导风机的安装；
6. 混流风机的安装尺寸及选用（包括SJG型、SWF-1/II型、HL3-2A型、GXF型）；

4 风机的选用说明

1. 混流风机是介于离心和轴流风机之间的一种新型风机，它兼有两者的优点，压力较同机号轴流风机高，风量较同机号离心风机大，具有效率高且高效区宽、噪音低、结构紧凑、安装方便（水平、垂直均可）等特点；
2. 选用垂直安装的混流风机时，需要在采购清单中注明，以便厂家配备相应的电机等配件。
3. 诱导风机是无管输送气流导管风系统的一部分，它与送、排风机组成整个系统。使用无管输送气流导管风系统时，可省去设计、制造、安装风管及其它配套工程方面的费用。这部分费用高于诱导风机的采购分配费，而且以整个层面为通风风速，选用的送、排风机需要的风量比使用管道时小的多，这样就可以选用大风量较低压风机，使所需功率减少，降低了运行成本和投资费用。

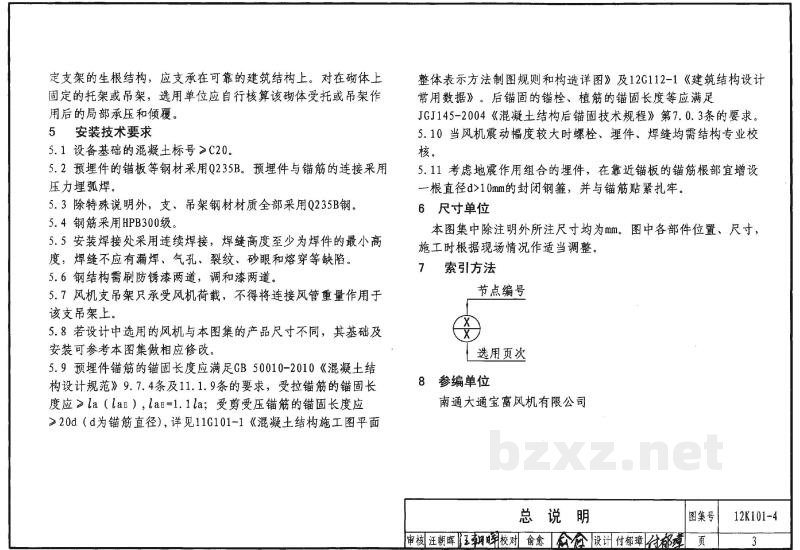

4. 本图集考虑支架、吊架及托梁本身的强度与变形。选型时，有关支架、吊架对承重结构如墙、柱、梁、楼板、网架等结构强度的影响，需经结构设计人员进行验算，特别是固

定支架的生根结构，应支承在可靠的建筑结构上。对在物体上固定的托架或吊梁，选用单位应自行核算该物体受托或吊装作用后的局部承压和倾覆。

5 安装技术要求

1. 设备基础的混凝土标号≥C20。
2. 预埋件的钢板等钢材采用Q235B。预埋件与锚筋的连接采用压力埋焊。
3. 除特殊说明外，支、吊架钢材材质全部采用Q235B钢。
4. 钢筋采用HPB300级。
5. 安装焊接处采用连续焊接，焊缝高度至少为焊件的最小高度。焊缝不应有漏焊、气孔、裂纹、砂眼和熔穿等缺陷。
6. 钢结构需刷防锈漆两道，调和漆两道。
7. 风机支吊架只承受风机荷载，不得将连接风管重量作用于该支吊架上。
8. 若设计中选用的风机与本图集的产品尺寸不同，其基础及安装可参考本图集做相应修改。
9. 预埋件锚筋的锚固长度应满足GB 50010-2010《混凝土结构设计规范》9.7.4条和11.1.9条的要求，受拉钢筋的锚固长度≥l_a (l_{ae})，l_{ae}=1.l_a；受剪受力钢筋的锚固长度应≥20d（d为锚筋直径），详见11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图》及12G112-1《建筑结构常用数据》。后锚固的螺栓，植筋的锚固长度应满足JGJ145-2004《混凝土结构后锚固技术规程》第7.0.3条的要求。
10. 当风机震动幅度较大时螺栓、埋件、焊缝均需经专业校核。
11. 考虑地震作用组合的埋件，在靠近锚板的锚筋根部宜增设一根直径d≥10mm的封闭箍箍，并与锚筋贴紧扎牢。

6 尺寸单位

本图集中除注明外所注尺寸均为mm。图中各部位位置、尺寸，施工时根据现场情况作适当调整。

7 索引方法

节点编号

[图片]
选用页次

8 编制单位

南通大通宝富风机有限公司
