标准简介/下载12系列建筑标准设计图集
DBJ03-22-2014
12J6
外装修
外装修
编制单位：天津市建筑设计院

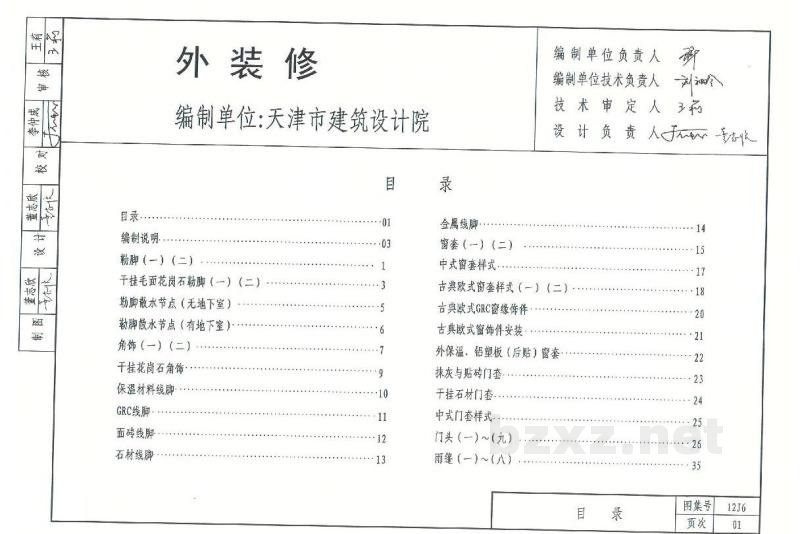

| 目 录 | |||
| 目录……01 | 金属线脚……14 | ||
| 编制说明……03 | 窗套（一）～（二）……15 | ||
| 勒脚（一）～（二）……1 | 中式窗帘样式……17 | ||
| 干挂毛面花岗石勒脚（一）～（二）……3 | 古典欧式窗套样式（一）～（二）……18 | ||
| 勒脚散水节点（无地下室）……5 | 古典欧式GRC窗檐构件……20 | ||
| 勒脚散水节点（有地下室）……6 | 古典欧式窗饰件安装……21 | ||
| 角饰（一）～（二）……7 | 外保温、铝塑板（后贴）窗套……22 | ||
| 干挂花岗石角饰……9 | 抹灰与石材门套……23 | ||
| 保温材料线脚……10 | 干挂石材门套……24 | ||
| GRC线脚……11 | 中式门套样式……25 | ||
| 面砖线脚……12 | 门头（一）～（九）……26 | ||
| 石材线脚……13 | 雨篷（一）～（八）……35 | ||
| 图号 | 12J6 | ||
|---|---|---|---|
| 目 录 | 页次 | 01 | |
| 编制单位负责人 （签名） |
|
| 编制单位技术负责人 （签名） |
|
| 技术审定人 （签名） |
|
| 设计负责人 （签名） |
| 审定 | 审核 | 校对 | 制图 |
|---|---|---|---|
| 图号 | 图纸名称 | |||
|---|---|---|---|---|
|
设计 审核 审定 工程： 3#4# |

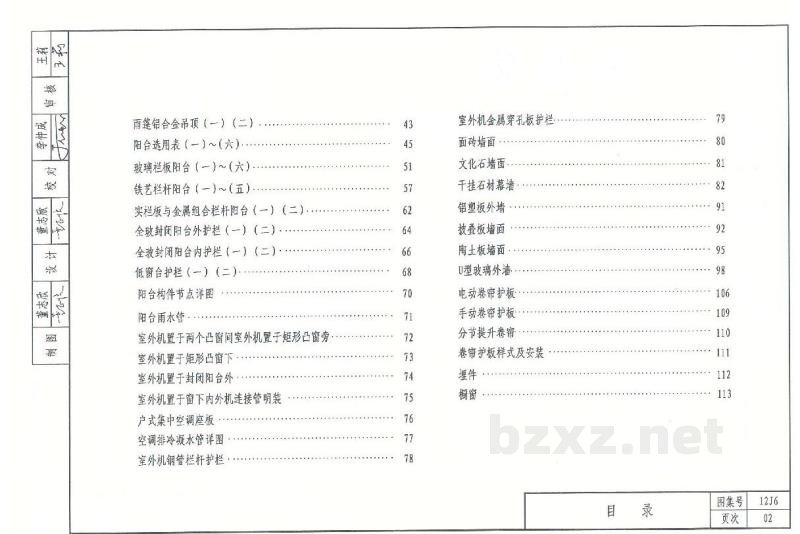

雨蓬铝合金吊顶（一）（二） | 43 | ||
| 阳台选用表（一）～（六） | 45 | |||
| 玻璃栏板阳台（一）～（六） | 51 | |||
| 铁艺栏杆阳台（一）～（五） | 57 | |||
| 实纹板与金属组合栏杆阳台（一）（二） | 62 | |||
| 全玻封闭阳台外护栏（一）（二） | 64 | |||
| 全玻封闭阳台内护栏（一）（二） | 66 | |||
| 低窗台护栏（一）（二） | 68 | |||
| 阳台构件节点详图 | 70 | |||
| 阳台雨水管 | 71 | |||
| 室外机置于两个凸窗间室外机置于矩形凸窗外 | 72 | |||
| 室外机置于矩形凸窗外 | 73 | |||
| 室外机置于封闭阳台外 | 74 | |||
| 室外机置于窗下内外机连接管引集 | 75 | |||
| 户式集中空调系统 | 76 | |||
| 空调排冷凝水管详图 | 77 | |||
| 室外机钢管栏杆护栏 | 78 | |||
| 室外机金属罗氏级护栏 | 79 | |||
| 面砖墙面 | 80 | |||
| 文化石墙面 | 81 | |||
| 干挂石材幕墙 | 82 | |||
| 铝塑板外墙 | 91 | |||
| 披盖板墙面 | 92 | |||
| 陶土板墙面 | 95 | |||
| U型玻璃外墙 | 98 | |||
| 电动卷帘护板 | 106 | |||
| 手动卷帘护板 | 109 | |||
| 分节提升卷窗 | 110 | |||
| 卷帘护板样式及安装 | 111 | |||
| 配件 | 112 | |||
| 陶窗 | 113 | |||
| 目 录 | 图号： 页次：02 |
|||
