【新12J06】 楼梯

图集名称：楼梯
编号：新12J06 (DBJT27-104-12)
批准部门：新疆维吾尔自治区住房和城乡建设厅
组编单位：新疆维吾尔自治区建设标准服务中心
编制单位：新疆民用建筑设计院有限公司（岩锋设计室）
批准文号：新建标[2013]12号
施行日期：2013年8月1日

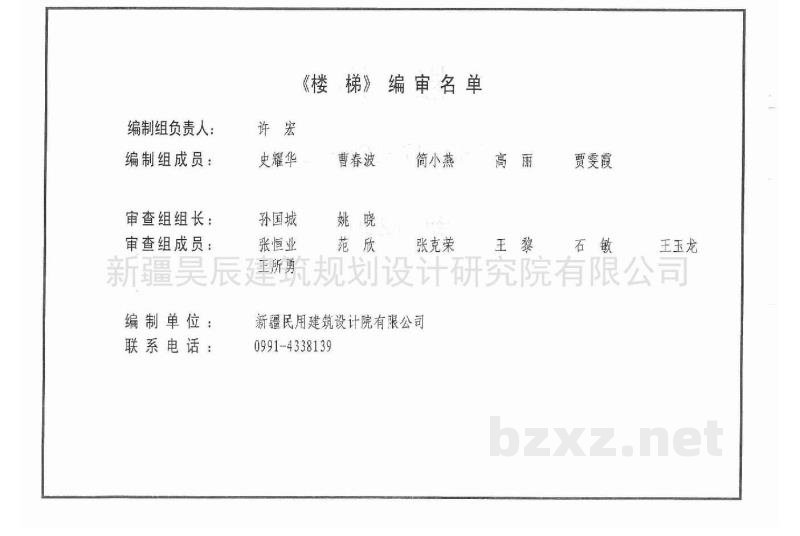

【编审名单】
编制组负责人：许宏
编制组成员：史耀华、孙国城、曹春波、姚晓、简小燕、高丽、贾雯霞、王黎石敏
审查组组长：张恒业
审查组成员：范欣、张克荣、王玉龙

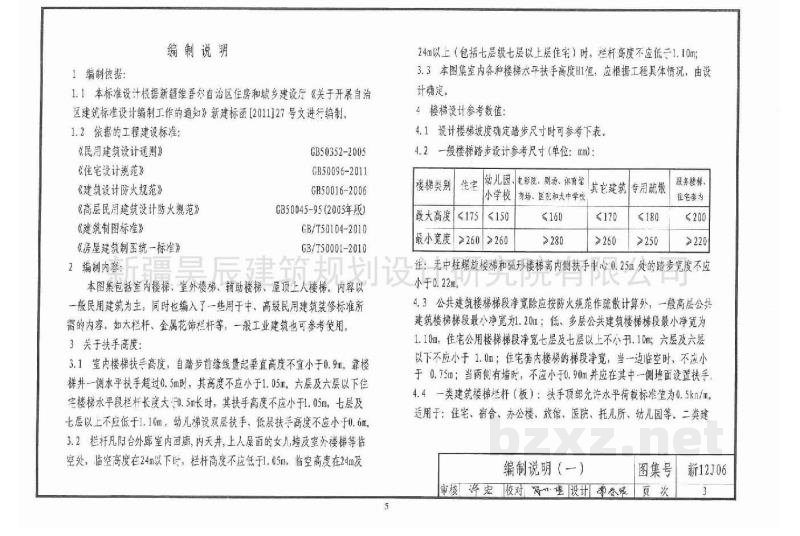

【编制说明】
1 编制依据：
1.1 本标准设计根据新疆维吾尔自治区住房和城乡建设厅《关于开展自治区建筑标准设计编制工作的通知》（新建标函[2011]27号文）进行编制。
1.2 依据的工程建设标准：
- 《民用建筑设计通则》GB50352-2005
- 《住宅设计规范》GB50096-2011
- 《建筑设计防火规范》GB50016-2006
- 《高层民用建筑设计防火规范》GB50045-95（2005年版）
- 《建筑制图标准》GB/T50104-2010
- 《房屋建筑制图统一标准》GB/T50001-2010

2 适用范围：
本图集包括室内楼梯、室外楼梯、辅助楼梯、屋顶上人楼梯，内容以一般民用建筑为主；同时也编入了一些用于中、高级民用建筑装修标准所需的内容，如大理石栏杆、金属花饰栏杆等，一般工业建筑也可参考使用。

3 关于扶手高度：
3.1 室内楼梯扶手高度，自踏步前缘线量起垂直高度不宜小于0.9m。靠楼梯井侧水平扶手超过0.5m时，其高度不应小于1.05m。六层及六层以下住宅楼梯水平段栏杆长度大于0.5m时，其扶手高度不应小于1.05m，七层及七层以上不应低于1.10m。幼儿楼梯设双层扶手，低层扶手高度不应小于0.6m。
3.2 凡阳台、外廊、室内回廊、内天井、上人屋面的女儿墙及室外楼梯等临空处，临空高度在24m以下时，栏杆高度不应低于1.05m；临空高度在24m以上（包括七层及七层以上住宅）时，栏杆高度不应低于1.10m。
3.3 本图集室内各种楼梯水平扶手高度H1值，应根据工程具体情况，由设计确定。

4 楼梯设计参考数值：
4.1 设计楼梯坡度、确定踏步尺寸时可参考下表。
4.2 一般楼梯踏步设计参考尺寸（单位：mm）：
- 住宅：最大高度≤175，最小宽度≥260
- 幼儿园、电影院、剧院、体育馆、小学校：最大高度≤160，最小宽度≥280
- 商场、医院和大中学校：最大高度≤170，最小宽度≥260
- 其它建筑专用疏散：最大高度≤180，最小宽度≥250
- 服务楼梯、住宅套内：最大高度≤200，最小宽度≥220
注：无中柱螺旋楼梯和弧形楼梯离内侧扶手中心0.25m处的踏步宽度不应小于0.22m。
4.3 公共建筑楼梯梯段净宽除应按防火规范作疏散计算外，一般高层公共建筑楼梯梯段最小净宽为1.20m；低、多层公共建筑楼梯梯段最小净宽为1.10m。住宅公用楼梯梯段净宽七层及七层以上不小于1.0m，六层及六层以下不应小于0.9m。住宅套内楼梯的梯段净宽，当一边临空时，不应小于0.75m；当两侧有墙时，不应小于0.90m并应在其中一侧墙面设置扶手。
4.4 一类建筑楼梯栏杆（板）、扶手顶部允许水平荷载标准值为0.5kN/m。适用于：住宅、宿舍、办公楼、旅馆、医院、托儿所、幼儿园等。二类建筑楼梯栏杆（板）、扶手顶部允许水平荷载标准值为1.0kN/m，适用于：学校、食堂、剧场、电影院、车站、礼堂、展览馆、体育馆、商业营业厅等（学校建筑防护栏杆最薄弱处承受的最小水平推力不应小于1.5kN/m）。

5 设计选用：
楼梯类型及栏杆（板）形式时，应根据工程性质和楼梯使用情况选择。如：疏散楼梯不宜选用螺旋梯和扇形梯；有儿童经常活动的建筑不宜选用有横向花格的栏杆，栏杆净距不应大于0.11m，楼梯井净宽大于0.11m时，必须采取防止儿童攀爬的措施。

6 内容说明：
本图集各类楼梯栏杆（板）构造详图，不涉及楼梯平面形式、梯段本身的结构及踏步尺寸、踏步饰面材料做法等，应按工程设计。

7 无障碍设计：
为适应在民用建筑设计中推行方便残疾人使用的无障碍设施，本图集中列入几种典型扶手起始端的做法供设计选用。

8 室外楼梯：
在严寒、寒冷地区设置的室外安全疏散楼梯，应有防滑措施。

9 图号标注：
选用本图集各种楼梯栏杆（板）详图时，应在工程施工图纸中标明所选楼梯栏杆（板）类型号。并应在楼梯图的相应部位标注配套选用的踏步防滑形式及栏杆末端形式等详图索引号。本图集各类楼梯栏杆详图中，扶手末端采用与墙体脱开（悬挑）的做法；若工程设计中欲选用与墙体连接的做法，设计人可在本图集第74页选用适宜的节点。

10 住宅楼梯：
住宅建筑公用楼梯的踏步一般为水泥砂浆抹面，栏杆一般不配法兰。若工程需设法兰，可从第78-82页中选配法兰，并在工程图中注明法兰编号。

11 其它要求：
11.1 详图各部位做法应符合现行各单项工程施工操作规程及施工验收规范的各项有关规定。
11.2 楼梯栏杆（板）是安全防护构件也是装饰配件，除应安全牢固外，应确保尺寸准确，加工精细，以达到装饰效果。
11.3 本构件要求：
11.3.1 预埋件应进行防腐处理。
11.3.2 木扶手用料含水率不大于13%。
11.3.3 装修标准高的楼梯木扶手，设计时应注明为硬木扶手。一般及中级装修标准的木扶手表面允许有少量节疤，但应用同种木材填补粘牢。
11.3.4 木做漆：可根据装修标准和设计要求按本图集112页选用。
11.4 金属件要求：
11.4.1 材料：圆钢、方钢、钢管、型钢、钢板采用Q235-A·F钢，焊条用E4303，不锈钢材及铜材应符合国家有关的标准。钢与不锈钢之间的焊接采用不锈钢焊条。
11.4.2 焊接应符合《建筑钢结构焊接规程》JGJ81-2002的有关技术规定，焊缝高度>3mm，焊缝应满焊，并保持焊缝均匀，不得有裂纹、过烧现象，外露处应锉平抛光。

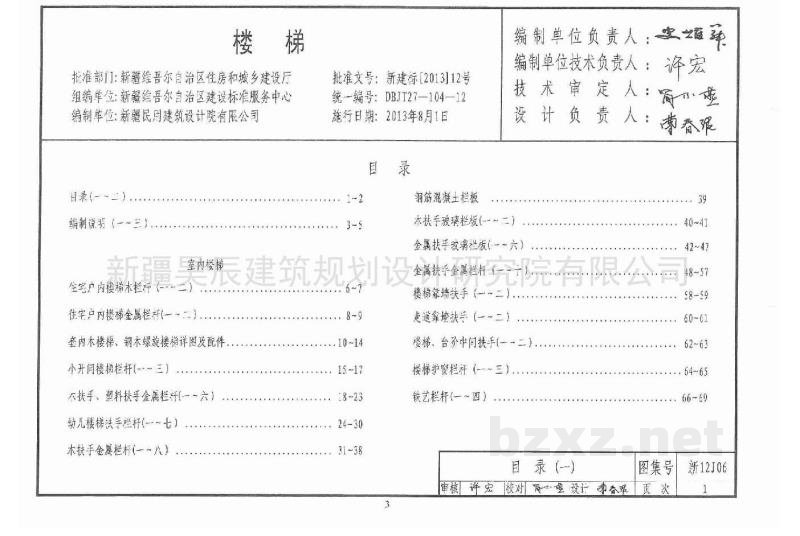

【目录摘要】
- 3~5 钢筋混凝土栏板
- 39 木扶手玻璃栏板
- 40~41 金属扶手玻璃栏板
- 42~47 住宅户内楼梯金属栏杆
- 8~9 套内木楼梯、钢木楼梯详图及配件
- 10~14 小开间楼梯栏杆
- 15~17 不锈钢扶手、塑料扶手金属栏杆
- 21~22 幼儿楼梯扶手栏杆
- 23~24 木扶手金属栏杆
- 28~29 楼梯靠墙扶手
- 30~31 走道靠墙扶手
- 32~33 楼梯、平台中间扶手
- 34~35 楼梯护窗栏杆
- 58~59 铁艺栏杆
- 60~61 楼梯扶手断面形式
- 62~63 室内楼梯配件及选用详图
- 64~65 楼梯塑料扶手断面形式
- 66~69 楼梯踏步防滑条
- 70 楼梯转弯处栏杆及扶手
- 71 扶手末端与墙柱连接
- 72 预埋件
- 73~74 折叠式铸铝合金楼梯、折叠式木梯
- 77 金属室外楼梯栏杆
- 83~85 钢爬梯
- 95~96 屋面上人梯
- 97~99 首层楼梯起步处栏杆加强做法
- 100~104 楼梯栏杆扶手表面油漆做法
- 105~109 钢筋混凝土楼梯栏板表面构造做法
- 110 辅助楼梯详图
- 111~112 钢螺旋楼梯、户内钢梯
- 113 钢筋混凝土楼梯板底表面构造做法
- 114 附录
