【皖2008G304】 民用建筑物抗震构造图集（一）砌体结构

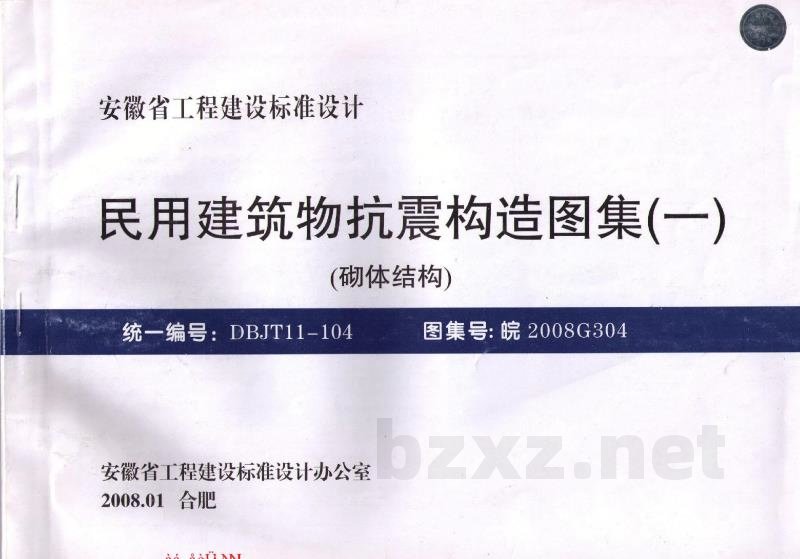

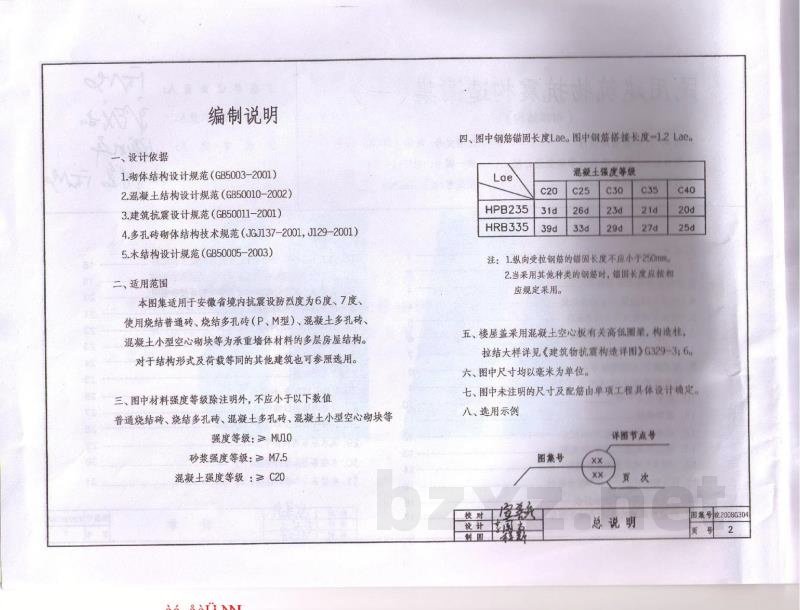

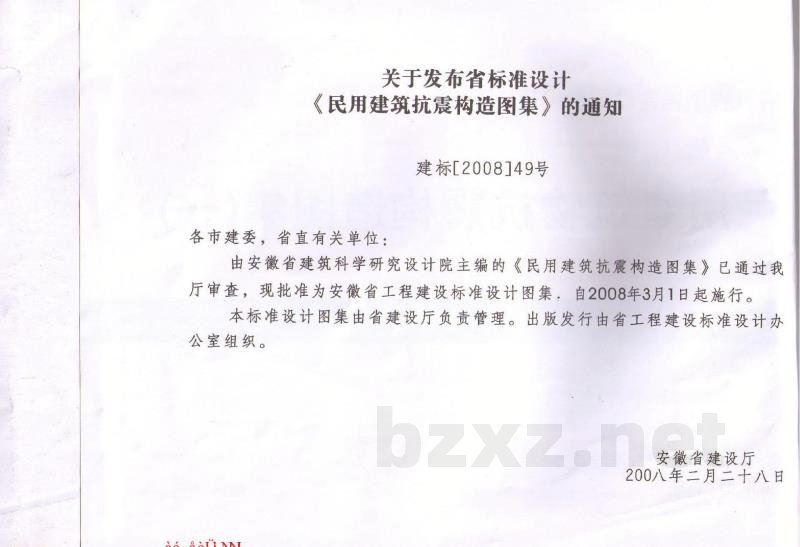

安徽省工程建设标准设计 民用建筑物抗震构造图集（一）（砌体结构） 统一编号：DBJT11-104 安徽省工程建设标准设计办公室2008.01合肥 aa~aou 图集号：皖2008G304 关于发布省标准设计 《民用建筑抗震构造图集》的通知建标[2008]49号 各市建委，省直有关单位： 由安徽省建筑科学研究设计院主编的《民用建筑抗震构造图集》已通过我厅审查，现批准为安徽省工程建设标准设计图集，自2008年3月1日起施行。本标准设计图集由省建设厅负责管理。出版发行由省工程建设标准设计办公室组织。 安徽省建设厅 200八年二月二十八日 aa~aou 民用建筑物抗震构造图集（一）（砌体结构） 批准部门：安徽省建设厅 主编单位：安徽省建筑科学研究设计院实行日期：2008年3月1日 自录 1.目录 2.总说明 3.无构造柱墙体拉结筋 4.P型多孔砖墙体拉结构造配筋 5.M型多孔砖墙体拉结构造配筋 6.混凝土小型空心砌块承重墙的拉结钢筋网片7.混凝土小型空心砌块隔墙的拉结钢筋网片8.板底圈梁（无构造柱节点） 9.板底圈梁（清水墙）无构造柱节点10.圈梁接头大样 11.圈梁截面 12.构造柱截面（同墙厚）和配筋13.构造柱截面（比墙窄）和配筋14.M型多孔砖房屋构造柱截面和配筋15.独立窗间墙的构造柱和组合砖柱16.构造柱竖筋的锚固和搭接 17.构造柱底端的锚固（无地下圈梁）aa~aouN 批准文号：建标（2008）49号 统一编号：DBJT11-104 图集号：皖2008G304 主编单位负责人： 主编单位技术负责人： 技术审定人： Fe 乳 拍底ne 设计负责人 18.混凝土小型空心砌块I型构造柱的截面和配筋2 3 5 6 10 12 13 14 15 16 17 19.混凝土小型空心砌块Ⅱ型构造柱的截面和配筋20.混凝土小型空心动块构造柱竖筋的搭接和锚固21.圈梁与构造柱的连接 22.圈梁（清水墙）与构造柱的连接23.现浇梁与构造柱（组合柱）的连接24.外廊挑梁的锚拉 25.女儿墙配筋 26.后砌隔墙与墙、柱拉结 27.后砌砖隔墙拉锚（-） 28.后砌砖隔墙顶部拉锚（二） 29.瓦木屋盖的构件节点 30.木条与山墙的连接（） 31.木条与山墙的连接（二） 校对 设计 制图 昼 自 录 18 19 20 21 22 23 24 25 26 27 28 29 30 31 图集号皖2008G304 页号 一、设计依据 编制说明 1.砌体结构设计规范（GB5003-2001）2.混凝土结构设计规范（GB50010-2002）3.建筑抗震设计规范（GB50011-2001）4.多孔砖砌体结构技术规范（JGJ137-2001，J129-2001）5.木结构设计规范（GB50005-2003）二、适用范围 本图集适用于安徽省境内抗震设防烈度为6度、7度、使用烧结普通砖、烧结多孔砖（P、M型）、混凝土多孔砖、混凝土小型空心砌块等为承重墙体材料的多层房屋结构。对于结构形式及荷载等同的其他建筑也可参照选用。三、图中材料强度等级除注明外，不应小于以下数值普通烧结砖、烧结多孔砖、混凝土多孔砖、混凝土小型空心砌块等强度等级：≥MU10 砂浆强度等级：≥M7.5 混凝土强度等级：≥C20 aa~aou 四、图中钢筋锚固长度Lae。图中钢筋搭接长度-1.2Lae。Lae HPB235 HRB335 C20 31d 39d 混疑土强度等级 C25 26d 33d C30 23d 29d C35 21d 27d 注：1.纵向受拉钢筋的锚固长度不应小于250mm2.当采用其他种类的钢筋时，错固长度应按相应规定采用。 C40 20d 25d 五、楼屋盖采用混凝土空心板有关高低圈翼，构造椎，拉结大样详见《建筑物抗震构造详图》G329-3:6六、图中尺寸均以毫米为单位。七、图中未注明的尺寸及配筋由单项工程具体设计确定。八、选用示例 详图节点号 图集号 校对 甘 设计 制图 XX 次 总说明 皖2008G304 OOS DOS 000 40 240 (68,20) 80 240 370） 11 96 1000 0 O0S 860500 外（内）墙 240墙转角拉结钢筋 69 240 （370） 2-2 aa~aou 60 O ooot 60 370 0 60 1000 e6@500 外（内）墙 370墙转角拉结钢筋 （外墙） 司 86@500 0001 400 60 2 400 240 (外墙） e6@500 2 3 240纵横墙拉结筋 3d 弯钩大样 注江用于烧结普通砖、烧结多孔砖、混凝土多孔砖。2.本页用于6、7度，墙长度大于7.2m。3.墙转角、内外墙交接无构造柱。4.@6拉结钢筋由标高+0.50m处开始配置。④370纵横墙拉结筋 校对 设计 制图 煌秘 无构造柱墙体拉结筋 图集号皖2008G304 五 构造柱 00 60 0 60 60 1000 o00 1000 2960500 马牙槎 1 fy6o0 60 Ho9 60 1000 构造柱 aa~aouN e6@500 0 1000 000 60 1og 60 构造柱 266@500 洞边柱 220 240 墙中柱 4 0Q0 1000 @6@500 洞边柱 e6@500 80 ③墙中柱 注：1.本页用于烧结普通砖和P型多孔砖、混凝土多孔砖房屋；墙厚t取240或370，按单体设计； 2.先砌墙，后浇柱，柱的混凝土强度等级不小于C20。校对 设计 P型多孔砖墙体拉结构造配筋 98G30
