【苏G08-2003】 人工挖孔灌注桩

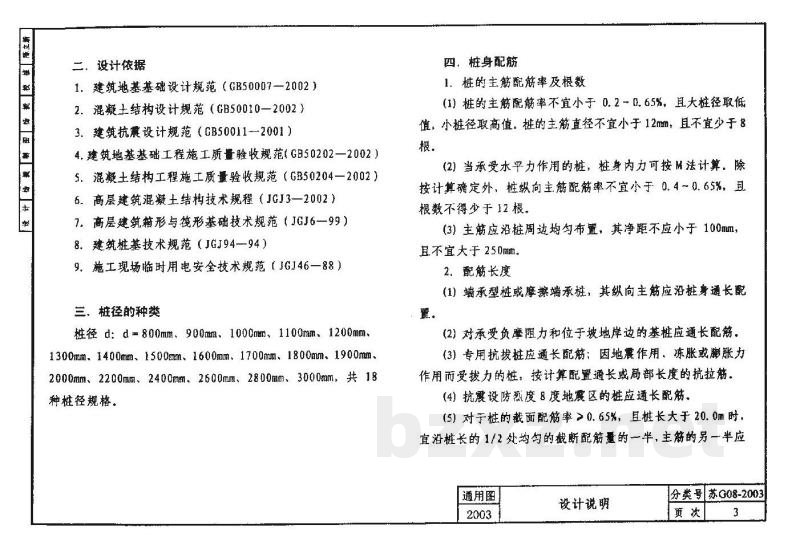

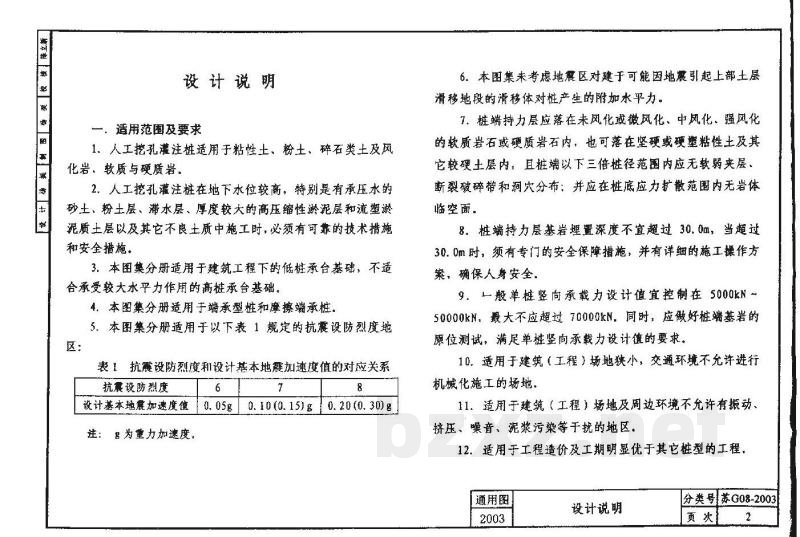

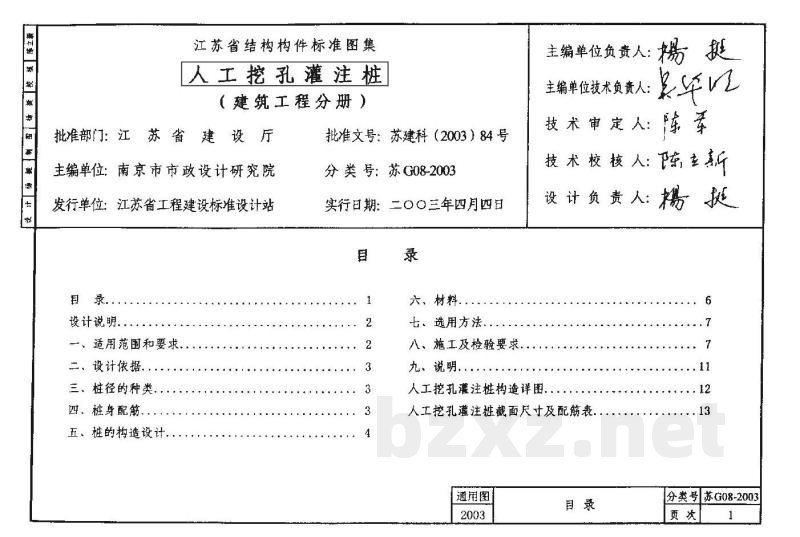

筑神 中国建筑资 料下裁中心 国 + 江苏省结构构件标准图集 人工挖孔灌注桩 （建筑工程分册） 批准部门：江苏省建设厅 主编单位：南京市市政设计研究院发行单位：江苏省工程建设标准设计站录． 设计说明. 一、适用范围和要求. 二，设计依据、 三、柱径的种类 四、桩身配筋、 五，桩的构造设计 批准文号：苏建科（2003）84号分类号：苏G08-2003 实行日期：二〇〇三年四月四日录 六、材料， 2 2 3 3 3 七、选用方法． 八、施工及检验要求。 九。说明， 楊挺 主编单位负责人： 率 主编单位技术负责人： 技术审定人：陈率 技术校核人：陈玄新 揚挺 设计负责人： 6 11 人工挖孔灌注桩构造详图： 人工挖孔谨注桩截面尺寸及配筋表，通用图 2003 目录 12 13 分类号苏G08-2003 页次 1 不 图 设计说明 一。适用范圈及要求 1．人工挖孔灌注桩适用于粘性土、粉土、碎石类土及风化岩、软质与硬质岩， 2，人工挖孔灌注桩在地下水位较商，特别是有承压水的砂土、粉土层、滞水层、厚度较大的高压缩性淤泥层和流塑淤泥质土层以及其它不良土质中施工时，必须有可靠的技术措施和安全措施。 3．本图集分册适用于建筑工程下的低桩承台基础，不适合承受较大水平力作用的高桩承台基础。4.本图集分册适用于端承型桩和摩擦端承桩，5.本图集分册适用于以下表1规定的抗震设防烈度地区： 表1抗震设防烈度和设计基本地震加速度值的对应关系抗震设防烈度 6 8 设计基本地震加速度值0.05g0.10(0.15)g0.20(0.30)g注：g为重力加速度， 6.本图集未考虑地晨区对建于可能因地震引起上部土层滑移地段的滑移体对桩产生的附加水平力。7.桩端持力层应落在未风化或微风化、中风化、强风化的软质岩石或硬质岩石内，也可落在坚硬或硬塑粘性土及其它较硬土层内，且桩端以下三倍桩径范围内应无软弱夹层、断裂破碎带和洞穴分布：并应在桩底应力扩散范图内无岩体临空面。 8.桩端持力层基岩埋重深度不宜超过，30.0m，当超过30.0m时，须有专门的安全保障措施，并有详细的施工操作方案，确保人身安全。 9.一般单桩竖向承载力设计值宜控制在5000kN-50000kN，最大不应超过70000kN.同时，应做好桩端基岩的原位测试，满足单桩竖向承载力设计链的要求。10，适用于建筑（工程）场地狭小，交通环境不允许进行机械化施工的场地。 11适用于建筑（工程）场地及周边环境不允许有振动、挤压、噪音、泥浆污染等于扰的地区，12.适用于工程造价及工期明显优于其它桩型的工程，通用图 2003 设计说明 分类号苏G08-2003 页次2 不 国 二，设计依据 1.建筑地基基础设计规范（GB50007一2002）2.混凝土结构设计规范（GB50010一2002）3.建筑抗囊设计规范（GB500112001）4.建筑地基基础工程施工质量验收规范（GB50202一2002）5.混凝土结构工程施工质量验收规范（GB50204一2002）6.商层建筑混凝土结构技术规程（JGJ3一2002）7.高层建筑箱形与筱形基础技术规范（JGJ6一99）8.建筑桩基技术规范（JGJ94—94）9.施工现场临时用电安全技术规范（JGJ46一88）兰、桩径的种类 桩径d:d=800mm、900mm、1000mm、1100mm、1200mm1300mm.1400mm、1500mm1600mml、1700mm、1800mm1900mm.2000mm、2200mm、2400mm、2500mm2800mm、3000mm，共18种桩径规格。 四。桩身配筋 1.桩的主筋配筋率及根数 (1)桩的主筋配筋率不宜小于0.2-0.65%，且大桩径取低值，小桩径取高值。桩的主筋直径不宜小于12mm，且不宜少于8根， (2）当承受水平力作用的柱，桩身内力可按M法计算，除按计算确定外，桩纵向主筋配筋率不宜小于0.4~0.65%，且根数不得少于12根， (3）主筋应沿桩周边均勾布置，其净距不应小于100mm，耳不宜大于 25 0m 2.配筋长度 (1）端承型桩或摩擦端承桩，其纵向主筋应沿桩身通长配置 (2)对承受负摩阻力和位于坡地岸边的基桩应通长配筋，(3）专用抗拔桩应通长配筋；因地冕作用、冻胀或膨涨力作用而受拔力的桩，按计算配置通长或局部长度的抗拉筋。(4）抗震设防烈度8度地震区的桩应通长配筋，(5）对于柱的截面配筋率>0.65%，且桩长大于20.0m时，宜沿桩长的1/2处均句的截断配筋量的一半，主筋的另一半应通用图 2003 设计说明 分类号苏G08-2003 页次 3 伸至桩底，且不宜少于8根， 3．箍筋配筋及方式 （1）箍筋采用中8~12@200-300mm，宜采用环形焊接箍或螺旋箍： (2)以竖向荷载为主，水平荷载较小，且抗震设防6度区时，桩顶不设箍筋加密区。 (3)受水平荷载较大的桩基和抗设防7度及8度区的桩基，在桩顶3（d为桩直径）范围内箍筋应适当加密，间距应取100mm， (4）当钢筋笼长度超过4.0m时，应每隔2.0m左右设一道中12 ~ 18 焊接加劲箍筋; (5当桩径较大时，宜每隔2.0m左右设一遭中16~20的焊接加强三角撑钢筋（与焊接加劲箍筋在同一平面内），以增加钢筋笼在吊装中的刚度， 4.钢筋净保护层厚度 桩身纵向主筋混凝土净保护层为50mm.五．桩的构造设计 1．扩底桩扩底构造 通用图 2003 D (b) ≥3d 且≥1. 5D ≥1000 (a) 1+ (c) 图1扩底桩构造（单位m） 设计说明 分类号苏G08-2003 页欢 4 下 期 田 挺 (1)）如图1所示，桩身最小直径不应小于0.8m，扩底端直径与桩身直径比D/d，应根据承载力要求及扩大端侧面和桩端持力层的岩土性质确定，最大不应大于3；等直径桩的中心距不应小于3倍桩直径；扩底桩中心距不应小于扩底直径的1.5倍，且两性扩底端之间的净距不宜小于1.0m;(2)扩底头部分的高度应考虑竖向压力的刚性扩散角和施工安全操作的要求，可取n=1.0～1.8m，扩大端侧面的斜率b/h一般为1/3～1/2；其中砂土取约1/3，粉土、粘性土取约1/2;[3）扩底桩底部应挖成锅底形（孤形），矢高hb取（0.1一0, 15）D，且不宜小于0. 2m; （4）扩大端侧面与锅底端部交接宜采用竖直线段过渡，其长度为0.2m，确保混凝士浇注质量和桩端承载力：（5）当扩底桩底部持力层基岩为未风化、微风化的硬质岩体时，桩底部可做成平底（如图1（b）所示）；(6当扩底桩底部为图1（c）时，不宜小于0.5m。2，嵌岩深度hr的取值 桩身嵌岩或进入硬土展的深度lt的取值应根据持力层岩土的性质，通过计算来确定，在满足桩承载力计算的情况下：1）桩身嵌入完整和较完整的未风化、微风化、中风化硬质岩体的最小深度，宜取hr>0.5m；桩身嵌入强风化，全风化岩体及碎石土士、砾砂、粗砂、中砂、密实粉土、坚硬粘性土的深度应取hr>0.5m，对其他非岩石类土应取hr≥1.5m。(2）若进入持力层深度不满足扩散角的高度h时，可向上反扩形成 1.0-1. 8m高的锥形体,3.桩身承载力计算 身强度应符合下式要求： 桩轴心受压时小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
