【苏G9608】 砌体结构墙下条形基础

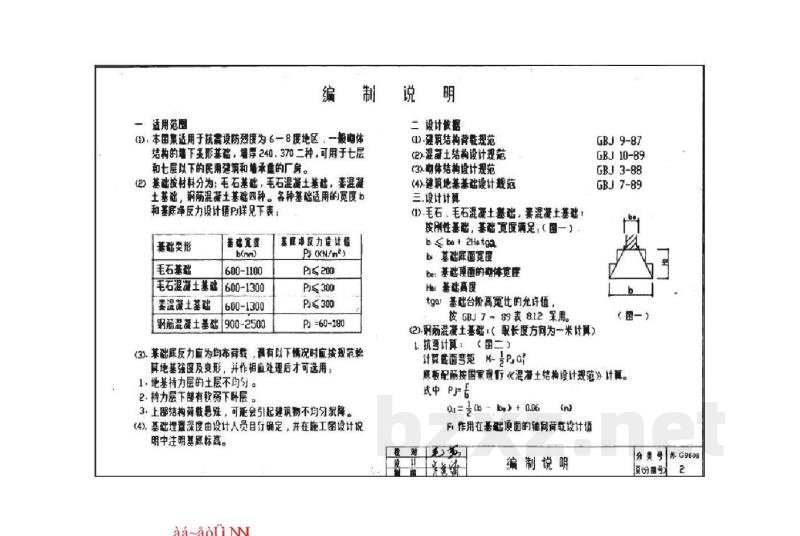

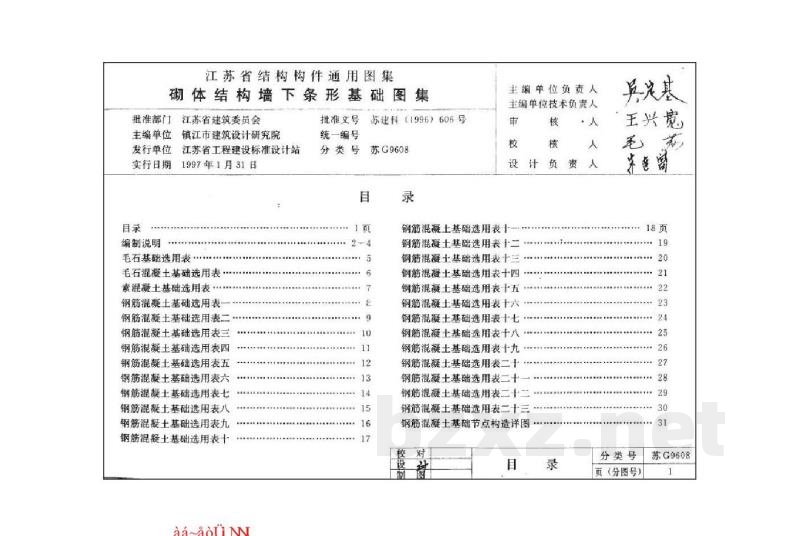

阡 码蟀 鬼 极 胞瘾蛇 Z4JITJ2KA 磺极 蕃蕃 鄉 嗽干两家枭 Z4J1TJ0031 G9608 江苏建筑 2001-11-08鷗 郦 2001-11-18小 码蟀极鬼柒 aaaou 江苏省结构构件通用图集 砌体结构墙下条形基础图集 苏G9608 江苏建筑 江苏省工程建设标准设计站 一九九六年 aaaou 江苏省结构构件通用图集 砌体结构墙下条形基础图集 批准部门江苏省建筑委员会 主编单位 发行单位 实行日期 目录 编制说明 镇江市建筑设计研究院 江苏省工程建设标准设计站 1997年1月31日 毛石基础选用表 毛石混凝土基础选用表· 素混凝土基础选用表 钢筋混凝土基础选用表 钢筋混麓土基础选用表二 钢筋混凝土基础选用表三 钢筋混凝土基础选用表四 钢筋混凝土基础选用表五 钢筋混凝土基础选用表六 钢筋混凝土基础选用表七 钢筋混麗土基础选用表八 钢筋混凝土基础选用表九 钢筋混凝土基础选用表十 aa~aou 批准文号苏建科（1996）606号 统一编号 分类号 苏G9608 自 1页 10 12 13 14 15 16 录 主编单位负责人 主编单位技术负责人 审 校 核 核 ，人 人 设计负责 钢筋混凝土基础选用表十 钢筋混凝土基础选用表十二 钢筋混凝土基础选用表十三 钢筋混凝土基础选用表十四 钢筋混凝土基础选用表十五 钢筋混凝土基础选用表十六 钢筋混凝土基础选用表十七 钢筋混凝土基础选用表十八 钢筋混凝土基础选用表十九 钢筋混凝土基础选用表二十 钢筋混凝土基础选用表二十 钢筋混凝土基础选用表二十 钢筋混凝土基础选用表二十三 钢筋混凝土基础节点构造详图·校 安 图 目 录 兵定基 王兴宽 毛苏 华医 18页 19 20 21 22 23 24 25 26 27 28 29 30 31 分类号 页（分图号） 苏G9608 1 编制说明 适用范围 ，本田集适用于抗震设防烈度为6一8度地区，一般耐体结构的增下条形基础，境厚240.370二种，可用于七层和七层以下的民用建筑和墙承重的厂房。（2）基础按材料分为：毛石基础，毛石混凝土基础，麦混凝土基础，钢筋混凝土基础四种。各种基础适用的宽度b和基底净反力设计值P详见下表：基庭净反力设计值 基础类形 毛石基础 毛石湿凝土基础 泰混土基础 基础宜度 b(mn) 600-1100 600-1300 600-1300 钢筋温凝土基础900-2500 PJ (KN/n) PJ≤200 PJ≤300 P≤300 PJ=60-180 3).基础底反力应为均布荷载，竭有以下情况时应按现范验算地基强度及变形，并作相应处理后才可选用：1.地基持力层的土层不均匀。 2.特力层下部有软弱下层。 3.上部洁构荷载悬殊，可能会引起建筑物不均匀沉降。（4），基础理置深度由设计人员自行确定：，并在施工图设计说明中注明基标高。 aa~aou 二设计做据 CD)·建筑结构荷载现范 (2).混激土结构设计现范节 (3).明体结构设计规范 (4)建筑地基基础设计现范 三.设计计算 （I).毛石，毛石混凝土基础，素混凝土基础：按刷性基础，基宽度满足，（国一）b≤be+2Ho tga b基出底面宽度 bo：基础预面的动体宽度 Ha基础高度 tga:基出台阶高宽比的允许值 按GBJ 7 - 89表 8.12果用。 （2)钢筋混凝土基础：（取长度方向为一米计算）1.抗萝计算：（图二） 计算截面弯矩M-p GBJ9-87 GBJ10-89 GBJ3-88 GBJ7-89 图一） 底板配筋按国家现行《混游土结构设计规范》计算。中PJF舌 ar=C - b)+ 0.06 (n) F作用在基础顶面的辅间荷载设计值校对 食酒 编综制说明 分类号苏G960房 页分图号 2 2.抗冲切计算：《图三） Ftsob fehe Fr=Pbr bi=+(b - ba2-ho 式中f温凝土轴心抗拉强度设计值hi基础冲切磁坏锥体的有效高度b h 图） 3.抗剪切计算： Vao7feh V=+ 式中 V：基础底板根部最大剪力设计值fei混海土轴心抗压摩设计值 aaaou 6 (图三) 四：选用方法 (D):基础编号 MSJ 毛石基础代号 XX 基础宽度 基础宽度 MHJ XX - XX 毛石混凝土基础代号 沈许最大地基净反力设计值 10-J≤100 KN/m2 20 - PJ≤ 200KN/n2 30-PJ≤300KN/n2 基础宽度 SHJ XX - XX 素混凝土基础代号 校对布 允许最大地基净反力设计值 30 -PJ≤300KN/n2 编制说明 分类号苏C9608 页分雷号） 3 墙体厚度370 基础宽度 GHJ XX α- XX 钢筋混凝土基础代号 (2).选用 地基净反力设计值 PJ = 60 - 180 KN/n2 1.先确定单体工程的基础类型，基础理深。2.根据具体工程的荷载及地质报告，可以确定各鳍下基础宽度（b）及相症的基底净反力CPj),由此即可选定基础型号。五物造要求： （1).基础理深一般不应小于500（自室外地坪算起），具体由设计人员定。 （2)，地基图梁（DQL）或基础染做法由设计人员定，可在增中单独设置，也可与基础底板一起设置。(3)材料： 1.毛石基础，毛石强度>Mu20,毛石块径≥200,用M5.0水泥砂浆助筑。 2毛石混藏土基础：毛石强度Mu20，毛石块径>200,毛石搭入量15%,混凝土C10。 aaaou 表混凝土基础，混凝土CIO。 3. 4 钢筋温凝土基础：混凝土C15 钢筋1级钢）领钢冲） 六说明及图表中尺寸单位未注明者均为毫米。七基础选用表， 税财 # 编制说明 分类号苏C9608 曼分图号 4
