【苏G9206】 住宅水箱

江苏省结构构件通用图集：住宅水箱
苏G9206
发行单位：江苏省基本建设委员会、江苏省建筑设计院
批准单位：江苏省工程建设标准设计站
设计日期：1993年

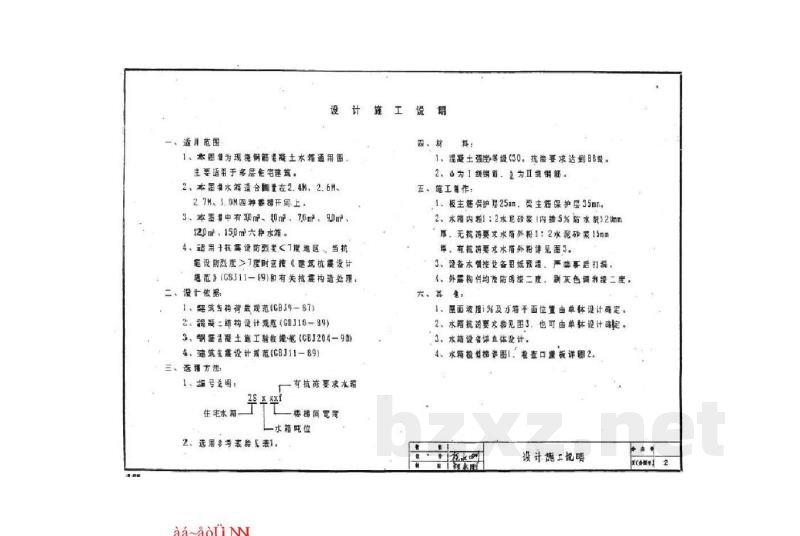

一、适用范围
1. 本图集为钢筋混凝土水箱通用图，主要适用于多层住宅建筑。
2. 本图学水箱适合跨度在 2.4m、2.6m、2.7m、3.0m 四种类型开间上。
3. 本图纸中有 3.0m、4.0m、5.0m、6.0m、7.0m、10.0m 六种水箱尺寸。
4. 适用于抗震设防烈度 7 度地区。当抗震设防烈度为 8 度时，应按《建筑抗震设计规范》(GBJ11-89) 有相关抗震构造处理。

二、设计依据
1. 《建筑结构荷载规范》(CBJ9-87)
2. 《建筑结构设计规范》(GBJ10-89)
3. 《钢筋混凝土施工验收规范》(CBJ204-90)
4. 《建筑结构设计规范》(GBJ11-89)

三、选用方法
1. 编号含义：住宅水箱—抗震要求—楼梯间宽度—水箱吨位。

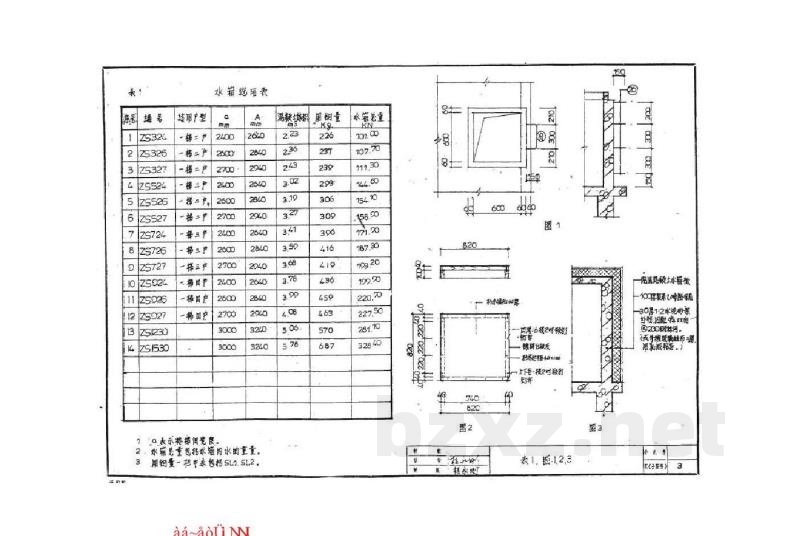

2. 选用者可参考表1。

四、材料
1. 混凝土强度等级：C30。
2. 抗渗要求：达到 B2 级。
3. 钢筋：一级钢筋，钢筋级别为 II 级。

五、施工管理
1. 保护层厚度：板类结构保护层 25mm，梁、柱结构保护层 35mm。
2. 表面处理：水箱内面采用 1:2 水泥砂浆（内掺 5% 防水剂）20mm 厚；无抗渗要求的水箱外面采用 1:2 水泥砂浆 15mm 厚；有抗渗要求的水箱外面详见图3。
3. 设备安装：设备安装应按图纸预留位置，严禁事后打损。
4. 涂料：外露构件均刷防锈漆二度，防锈灰色调和漆二度。

六、其他
1. 屋面坡度 1% 及方箱平面位置由单体设计确定。
2. 水箱抗渗要求详见图3，也可由单体设计确定。
3. 水箱设名详见单体设计。
4. 水箱检修梯、检查口详见图2设计及施工说明。

七、技术参数参考

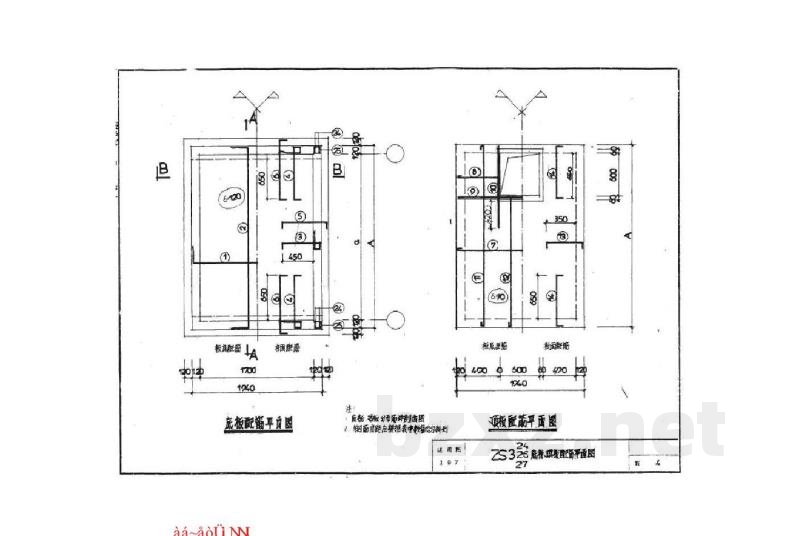

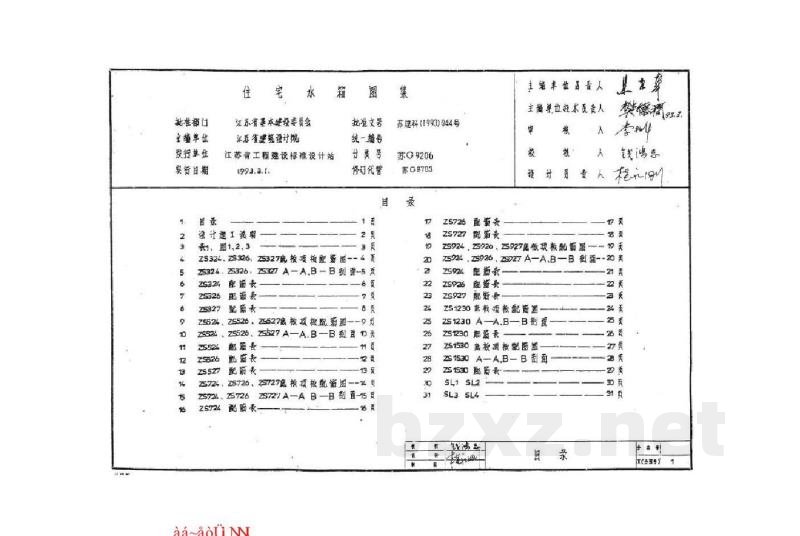

本图集涉及多种规格水箱，包括底板配筋、顶板配筋、梁、柱、板等各部分配筋表（详见 ZS1230、ZS1530 等编号图纸）。

（注：文中包含大量图纸编号及尺寸数据，如 ZS924、ZS926、ZS927 等，具体施工请严格参照相应编号的标准详图执行。）
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
