【苏G06-2005】 砖砌体结构墙下条形基础

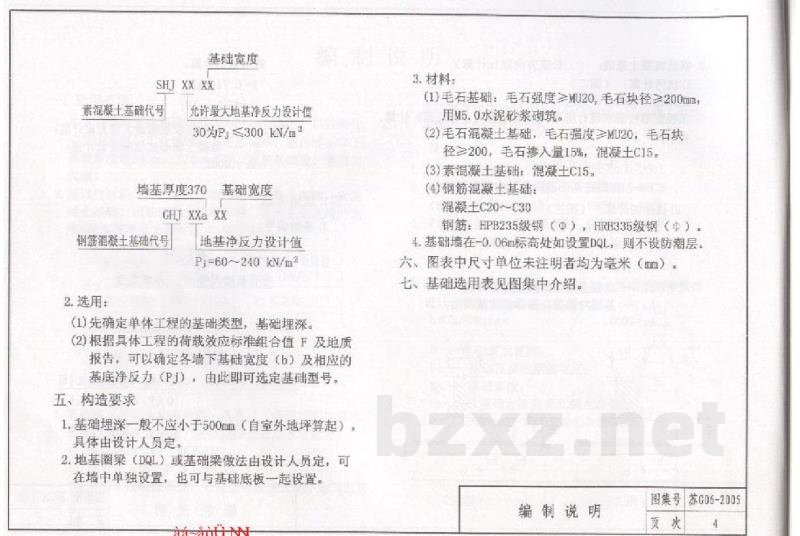

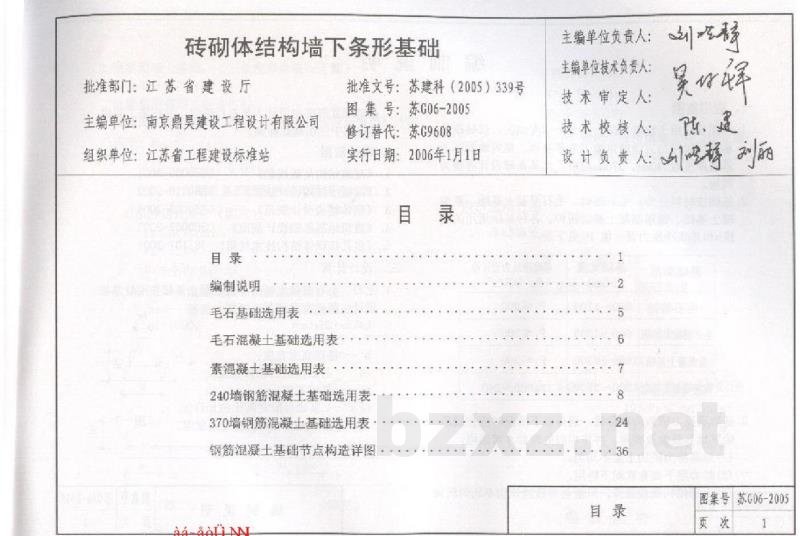

05系列江苏省工程建设标准设计图集砖砌体结构墙下条形基础 苏G06-2005 江苏省工程建设标准站编 中国建筑工业政社 aa~aou 砖砌体结构墙下条形基础 批准部门：江苏省建设厅 主编单位：南京鼎昊建设工程设计有限公司组织单位：江苏省工程建设标准站目录 编制说明 毛石基础选用表 毛石混凝土基础选用表 素混凝士基础选用表 批准文号：苏建科（2005）339号图集号：苏G06-2005 修订誉代：苏G9608 实行日期：2006年1月1日 目录 240墙钢筋混凝十基础选用表 370增钢筋混凝工基础选用表 钢筋混凝土基础节点构造详图 aa-aou 主编单位负责人： 主编单位技术负责人： 技术审定人： 技术校核人： 胡 吴谭 陈建 设计负责人叫心辞利丽 24 36 目录 图集号苏G06-2005 更欢 一、适用范围 编制说明 4.基础理置深度由设计人员自行确定，并在施工图设1.本图集适用于抗震设防烈度为6～8度地区，以砖码体承重的民用与工业建筑墙下条形基础，室内地面以下基墙厚度取240mm370mm两种，地基基础设计等级为丙级。 2.基础按材料分为：毛石基础、毛石混凝土基础，素混凝土基础、钢筋混凝土基础四种。各种基础适用的宽度b和基底净反力设计值P见下表：基础类型 毛石基础 毛石混凝土基础 素混凝土基础 钢筋混凝土基础 基础宽度 b(mm) 600-1100 600~1300 600~1300 9002500 基底净反力设计值 P(kN/m*) P≤200 Pi≤300 P≤300 Pi=60~240 3.基础底反力应为均布荷载，遇有以下情况时应按规范验算地基强度及变形，并作相应处理后才可选用：（1)）地基持力层的土层不均勾2持力层下部有软弱下卧层。 （3）上部结构荷载悬殊，可能会导致建筑物不均勾沉降。aa~aou 计说明中注明基底标高。 二、设计依据 1.建筑结构荷载规范 2.《混凝土结构设计规范》 3.翻体结构设计规范》 4.建筑地基基础设计规范》 GB50009-2001 GB50010-2002 GB50003-2001 GB50007-2002 JGT137-2001 5.多孔砖砌体结构技术规范 三、设计计算 1.毛石、毛石混凝土基础、素混凝土基础按刚性基础设计，基础宽度满足：（图一）bbo+2Hotga b-基础底面宽度： 中0一基础顶而的码体宽度 Ho —基础高度： t名C，一基础台阶宽高比的充许值按GB50007-2002表8.1.2采用， 编制说明 bo （图一） 图集号 苏G05-2005 页 欢 2 2.钢筋混凝土基础：（长度方向取1计算）1抗弯计算：（图二） 计算截面弯距 M-+Piai 底板配筋按国家现行标准《混凝结构设计规范”计算。武中：P-号 al=—(b-bo)+0.06 (m) F-作用在基础顶面的轴向荷载设计值。2）抗冲切计算：（图三） F1≤0.7f.b2ho Fl=Pab bi=—(b-bo)-ho 式中：f-混凝土轴心抗拉强度设计值：ho一基础冲切破坏锥体的有效高度b2=1000s be a o1 （图二） aaaoui ho (图三） 3）抗剪切计算： V=0.7ftb2ho V=—(b-bo)P) 式中：V基础底板根部最大剪力设计值：t混凝土鞋心抗拉强度设计值： b2=1000. 四、选用方法 1.基础编号 MSJXX 毛石基础代号 基础宽度 基础宽度 MHJXXXX 毛石混凝土基础代号 允许最大地基净反力设计值 10为P≤100kN/m2 20为P≤200kN/m2 30为P≤300kN/m2 编制说明 图集号 欢 页 苏G06-2005 3 基础宽度 SHJXXXX 素混凝土基础代号 允许最大地基净反力设计值 30为Pj≤300kN/m 墙基厚度370 基础宽度 GHJXXa XX 钢筋混凝土基础代号 2.选用： 地基净反力设计值 P/-60~-240 N/m2 （1）先确定单体工程的基础类型，基础埋深。（2）根据具体工程的荷载效应标准组合值F及地质报告，可以确定各墙下基础宽度（b）及相应的基底净反力（Pj），由此即可选定基础型号：五、构造要求 1.基础埋深一般不应小于500mm（自室外地坪算起）具体由设计人员定。 2.地基圈梁（DQL）或基础梁做法由设计人员定，可在墙中单独设置，也可与基础底板一起设置。aa~aou 3.材料： （1）毛石基础：毛石强度≥MU20,毛石块径≥200mm用M5.0水泥砂浆研筑。 （2）毛石混凝土基础，毛石强度MU20，毛石块径≥200，毛石掺入量15%，混凝土C15.（3）素混凝土基础：混凝土C15（4）钢筋混凝土基础： 混凝土C20C30 钢筋：HPB235级钢（中），HRB335级钢（）4.基础墙在-0.06m标高处如设置DQL，则不设防潮层六、图表中尺寸单位未注明者均为毫米（mm）七、基础选用表见图集中介绍。编制说明 图集号 苏G06-2005 页火 防潮层（20厚）1:2 水泥砂浆掺5%避水浆 DQL O0F E aa~aou 92 D 室内地坪 0 二度一收 基底标高 毛石基础选用表PF≤200kN/m 基础编号 MSJ-06 MSJ-07 MSJ-08 MSJ-09 MSJ-10 MSJ-11 MSJ-12 b 600 700 800 900 1000 1100 1200 bt 0 0 0 0 200 200 250 毛石基础选用表 b2 300 350 400 450 300 300 350 hi 0 0 0 0 400 400 400 图集号 次 苏G06-2005
