【皖2006J116】 外墙外保温系统构造图集（一）园强建筑外墙外保温系统

外墙外保温系统构造图集（一）

园强建筑外墙外保温系统

批准部门：安徽省建设厅     批准文号：建标[2006]242号

组织单位：安徽省工程建设标准设计办公室    统一编号：DBJT11-140

主编单位：安徽现代建筑设计研究院     图集号：皖2006J116

协编单位：合肥市园强防水材料厂

实行日期：2006年8月1日

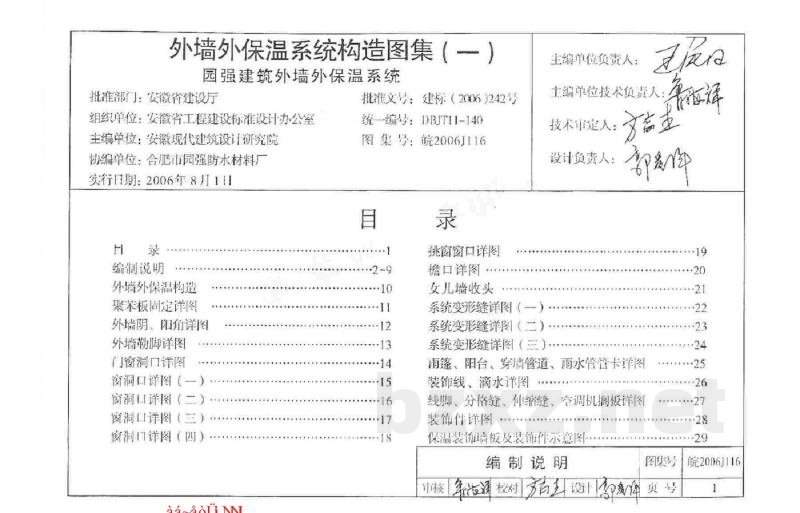

目录     1

编制说明     2-9

外墙外保温构造     10

聚苯板固定详图     11

外墙阴、阳角详图     12

外墙勒脚详图     13

门窗洞口详图     14

窗洞口详图（一）    15

窗洞口详图（二）    16

窗洞口详图（三）    17

窗洞口详图（四）    18

挑窗窗口详图     19

檐口详图     20

女儿墙收头     21

系统变形缝详图（一）    22

系统变形缝详图（二）    23

系统变形缝详图（三）    24

雨篷、阳台、穿墙管道、雨水管卡件详图     25

装饰线、滴水详图     26

线脚、分格缝、伸缩缝、空调机搁板详图     27

装饰件详图     28

保温装饰面板及装饰件示意图     29

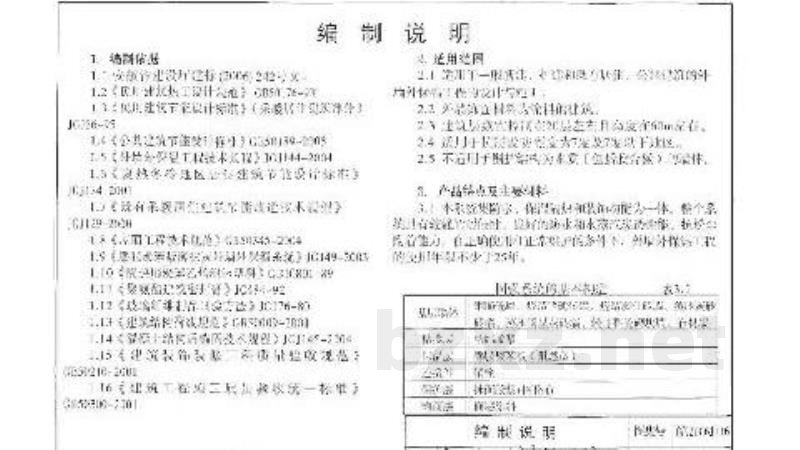

1. 编制依据

1. 1.1 安徽省工程建设标准(2006)242号文。
2. 1.2 《民用建筑热工设计规范》GB50176-93
3. 1.3 《民用建筑节能设计标准》(采暖居住建筑部分) JGJ26-95
4. 1.4 《公共建筑节能设计标准》GB50189-2005
5. 1.5 《外墙外保温工程技术规程》JGJ144-2004
6. 1.6 《夏热冬冷地区居住建筑节能设计标准》 JGJ134-2001
7. 1.7 《既有采暖居住建筑节能改造技术规程》 JGJ129-2000
8. 1.8 《屋面工程技术规范》GB50345-2004
9. 1.9 《膨胀聚苯板薄抹灰外墙外保温系统》JC149-2003
10. 1.10 《隔热用聚苯乙烯泡沫塑料》GB10801-89
11. 1.11 《聚氨酯建筑密封胶》JG484-92
12. 1.12 《玻璃纤维制品试验方法》JC/T765-80
13. 1.13 《建筑结构荷载规范》GB50009-2001
14. 1.14 《混凝土结构后锚固技术规程》JGJ145-2004
15. 1.15 《建筑装饰装修工程质量验收规范》 GB50210-2001
16. 1.16 《建筑工程施工质量验收统一标准》 GB50300-2001

2. 适用范围

1. 2.1 适用于一般新建、扩建和既有居住、公共建筑的外墙外保温工程的设计与施工。
2. 2.2 外墙饰面材料为涂料的建筑。
3. 2.3 建筑层数宜控制在20层左右且高度在60m左右。
4. 2.4 适用于抗震设防烈度为7度及7度以下地区。
5. 2.5 不适用于围护结构为木质(包括胶合板)的墙体。

3. 产品特点及主要材料

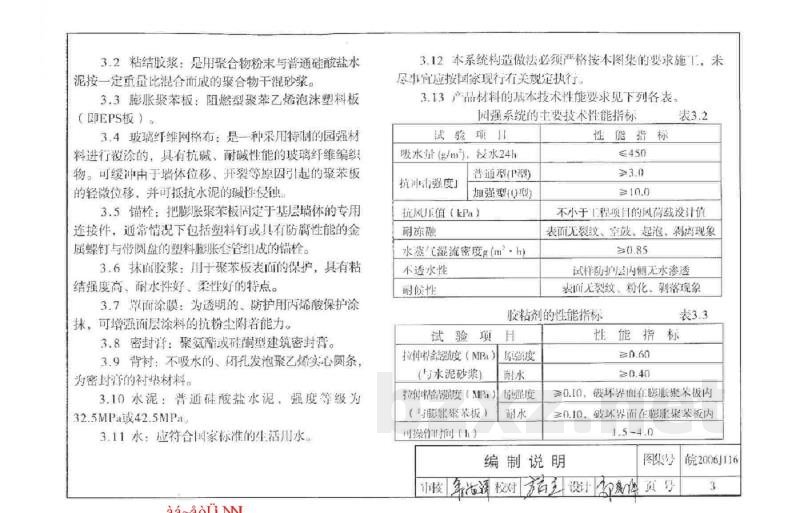

1. 3.1 本系统集防水、保温隔热和装饰功能为一体。整个系统具有较强的耐候性，良好的防水和水蒸汽渗透性能、抗粉尘附溶能力。在正确使用和维护保养的条件下，外墙外保温工程的使用年限不少于25年。

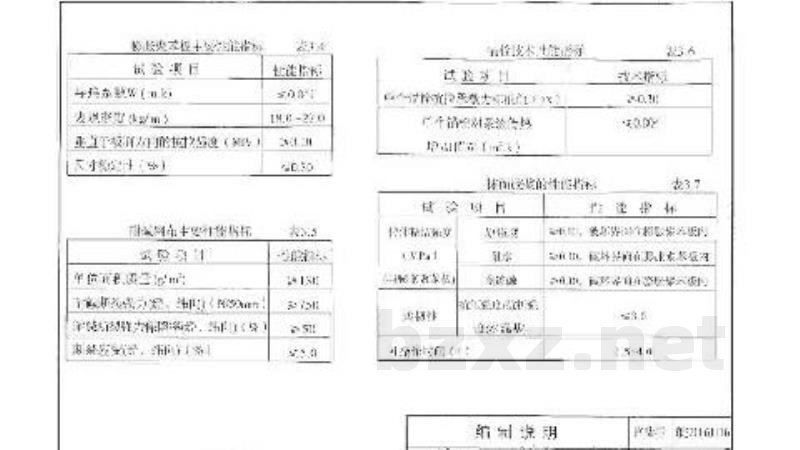

表 3.1
