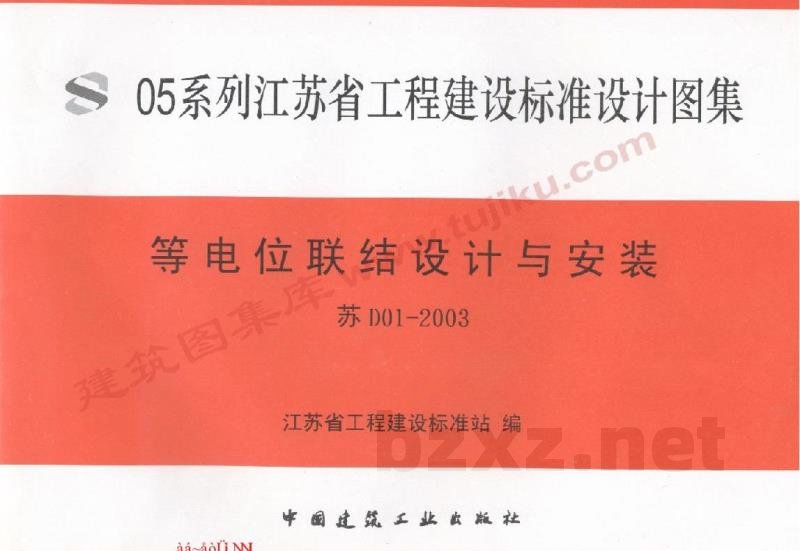

【苏D01-2003】 等电位联结设计与安装

等电位联结设计与安装
（江苏省工程建设标准设计图集 苏D01-2003）

批准单位：江苏省建设厅
编制单位：南京市民用建筑设计研究院
协编单位：江苏南通信达电器有限公司
组织单位：江苏省工程建设标准设计站

批准文号：苏建科（2003）356号
图集编号：苏D01-2003
实行日期：2003年11月18日

主编单位负责人：张平
主编单位技术负责人：（略）
技术审定人：（略）
设计负责人：（略）

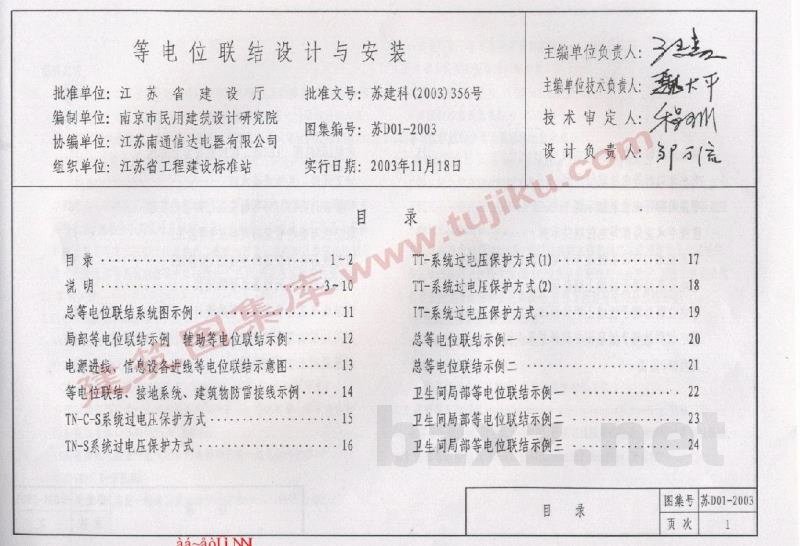

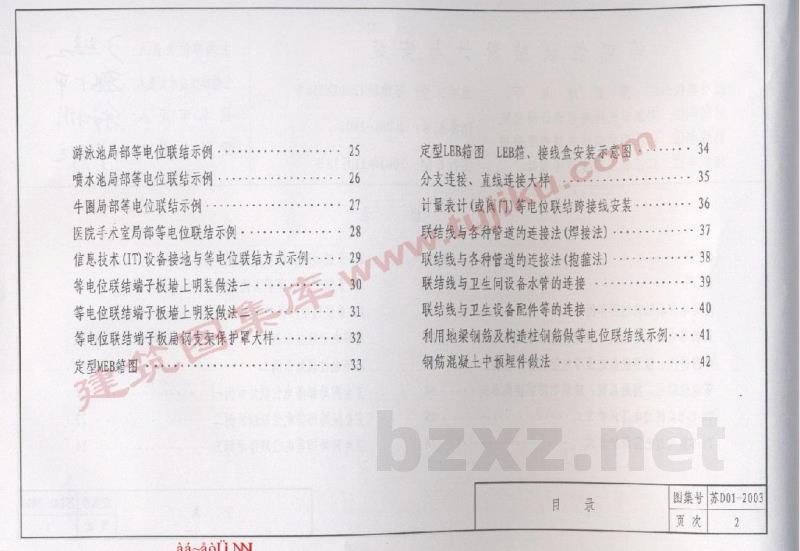

【目录】
1. TT-系统过电压保护方式（1）
2. TT-系统过电压保护方式（2）
3. 局部等电位联结示例
4. 辅助等电位联结示例
5. 电源进线、信息设备进线等电位联结示意图
6. 等电位联结、接地系统、建筑物防雷接线示例
7. TN-C-S系统过电压保护方式
8. TN-S系统过电压保护方式
9. IT-系统过电压保护方式
10. 总等电位联结示例一
11. 总等电位联结示例二
12. 卫生间局部等电位联结示例一
13. 卫生间局部等电位联结示例二
14. 卫生间局部等电位联结示例三
15. 游泳池局部等电位联结示例
16. 喷水池局部等电位联结示例
17. 牛圈局部等电位联结示例
18. 医院手术室局部等电位联结示例
19. 信息技术（IT）设备接地与等电位联结方式示例
20. 等电位联结端子板墙上明装做法
21. 等电位联结端子板柱上明装做法
22. 等电位联结端子板扁钢支架保护罩大样
23. 定型MEB箱图
24. 定型LB箱图
25. LEB箱、接线盒安装示意图
26. 分支连接、直线连接大样
27. 计量表计（或阀门）等电位联结跨接线安装
28. 联结线与各种管道的连接法（焊接法）
29. 联结线与各种管道的连接法（抱箍法）
30. 联结线与卫生间设备水管的连接
31. 联结线与卫生设备配件等的连接
32. 利用地梁钢筋及构造柱钢筋做等电位联结线示例
33. 钢筋混凝土中预埋件做法

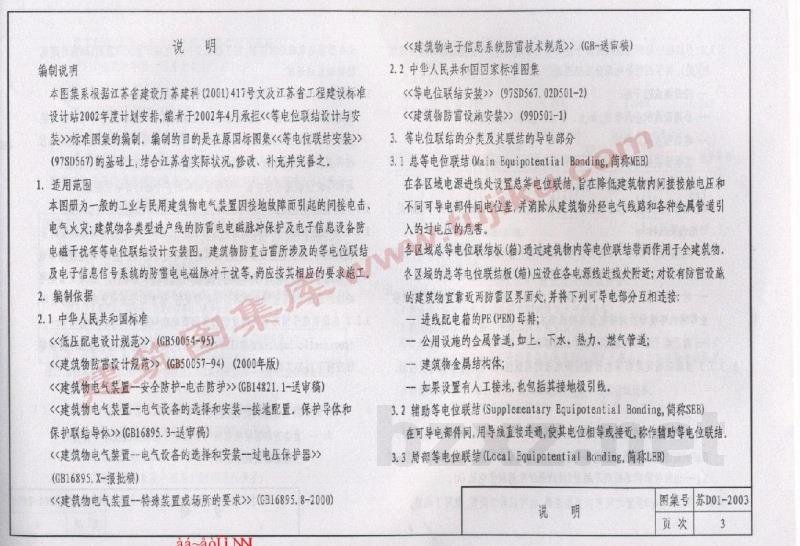

【编制说明】

1. 适用范围

本图册为一般的工业与民用建筑物电气装置因接地故障而引起的间接电击、电气火灾；建筑物各类型进户线的防雷电电磁脉冲保护及电子信息设备防电磁干扰等等电位联结设计安装图。建筑物防直击雷所涉及到的等电位联结及电子信息信号系统的防雷电电磁脉冲干扰等，尚应按其相应的要求施工。

2. 编制依据

2.1 中华人民共和国标准
- 《低压配电设计规范》（GB50054-95）
- 《建筑物防雷设计规范》（GB50057-94）（2000年版）
- 《建筑物电气装置 安全防护 电击防护》（GB14821.1-送审稿）
- 《建筑物电气装置 电气设备的选择和安装 接地配置、保护导体和保护联结导体》（GB16895.3-送审稿）
- 《建筑物电气装置 电气设备的选择和安装 过电压保护器》（GB16895.X-报批稿）
- 《建筑物电气装置 特殊装置或场所的要求》（GB16895.8-2000）
- 《建筑物电子信息系统防雷技术规范》（GB-送审稿）

2.2 中华人民共和国国家标准图集
- 《等电位联结安装》（97SD567）
- 《建筑物防雷设施安装》（99D501-1）

3. 等电位联结的分类及其联结的导电部分

3.1 总等电位联结（Main Equipotential Bonding，简称MEB）

在各区域电源进线处设置总等电位联结，旨在降低建筑物内间接接触电压和不同可导电部件间电位差，并消除从建筑物外经电气线路和各种金属管道引入的过电压的危害。

各区域总等电位联结板（箱）通过建筑物内等电位联结带而作用于全建筑物。各区域的总等电位联结板（箱）应设在各电源线进线处附近；对设有防雷设施的建筑物宜靠近防雷区界面处，并将下列可导电部分互相连接：
- 进线配电箱的PE（PEN）母排；
- 公用设施的金属管道，如上、下水、热力、燃气管道；
- 建筑物金属结构体；
- 如果设置有人工接地，也包括其接地极引线。

3.2 辅助等电位联结（Supplementary Equipotential Bonding，简称SEB）

在可导电部件间，用导线直接连通，使其电位相等或接近，称作辅助等电位联结。

3.3 局部等电位联结（Local Equipotential Bonding，简称LEB）

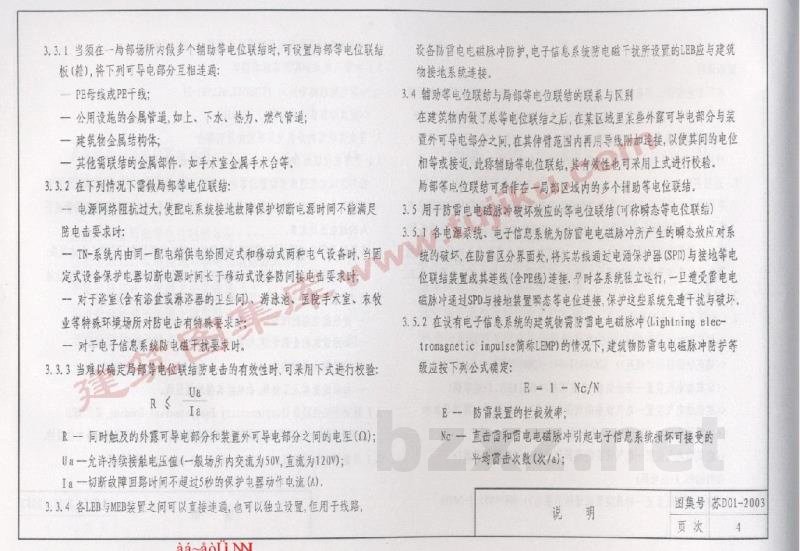

3.3.1 当须在一局部场所内做多个辅助等电位联结时，可设置局部等电位联结板（箱），将下列可导电部分互相连通：
- PE母线或PE线；
- 公用设施的金属管道，如上、下水、热力、燃气管道；
- 建筑物金属结构体；
- 其他需联结的金属部件，如手术室金属手术台等。

3.3.2 在下列情况下需做局部等电位联结：
- 电源网络阻抗过大，使配电系统接地故障保护切断电源时间不能满足防电击要求时；
- 设备防雷电电磁脉冲防护，电子信息系统防电磁干扰所设置的LEB应与建筑物接地系统焊接。

3.3.3 当难以确定局部等电位联结防电击的有效性时，可采用下式进行校验：
U ≤ Ia × R
式中：
- U——同时能触及的外露可导电部分和装置外可导电部分之间的电压（V）；
- Ia——允许持续接触电压值（一般场所内交流为50V，直流为120V）；
- R——切断故障回路时间不超过5秒的保护电器动作电流（A）对应的接地故障回路阻抗（Ω）。
注：原文此处公式符号可能存在OCR识别错误，通常校验公式为电压降小于允许电压，即 U_touch ≤ Ua。其中R为接地故障回路阻抗，Ia为保护电器动作电流。请依据最新国标执行。

3.3.4 各LEB与MEB装置之间可以直接连通，也可以独立设置。

3.4 辅助等电位联结与局部等电位联结的联系与区别

在建筑物内做了总等电位联结之后，在某区域里某些外露可导电部分与装置外可导电部分之间，在其延伸范围内再用导线附加连接，以使其间的电位相等或接近，此称辅助等电位联结，其有效性也可采用上述公式进行校验。局部等电位联结可看作在一局部区域内的多个辅助等电位联结。

3.5 用于防雷电电磁脉冲破坏效应的等电位联结（可称瞬态等电位联结）

3.5.1 各电源系统、电子信息系统为防雷电电磁脉冲所产生的瞬态效应对系统的破坏，在防雷区分界面处，将其芯线通过电涌保护器（SPD）与接地等电位联结装置或其连线（含PE线）连接。平时各系统独立运行，一旦遭受雷电电磁脉冲，通过SPD与接地装置瞬态等电位连接，保护这些系统免遭干扰与破坏。

3.5.2 在设有电子信息系统需防雷电电磁脉冲（Lightning Electromagnetic Impulse，简称LEMP）的情况下，建筑物防雷电电磁脉冲防护等级应按下列公式确定：
E = 1 - Nc/N
式中：
- E——防雷装置的综合效率；
- Nc——直击雷和雷电电磁脉冲引起电子信息系统损坏可接受的平均雷击次数（次/a）；
- N——建筑物年预计雷击次数（次/a）。

在工程中，具体Nc数值的计算，可参考相关资料。

等级判定：
- 当 E > 0.98 时，定为A级；
- 当 0.9 < E ≤ 0.98 时，定为B级；
- 当 0.8 < E < 0.9 时，定为C级；
- 当 E ≤ 0.8 时，定为D级。

建筑物内电子信息系统防雷电电磁脉冲防护等级可参照表3.5.2选择。

表3.5.2 电子信息系统设备对LEMP防护等级的选择
- A级：
1. 大型计算中心，大型通信枢纽，国家会议中心，银行，机场，大型港口，火车始发站等。
2. 甲级安全防范系统，如国家文物、档案馆的闭路电视监控和报警系统。
3. 大型医疗电子设备、五星级宾馆。
- B级：
1. 中型计算中心、中型通信枢纽、移动通信基站，大型体育场（馆）监控系统、证券中心。
2. 乙级安全防范系统，如省级文物、档案库的闭路电视监控和报警系统。
3. 雷达站、微波站、高速公路监控和收费系统。
4. 大型医疗电子设备、四星级宾馆。
- C级：
1. 小型通信枢纽、电信局。
2. 大、中型有线电视网络。
3. 三星级宾馆。
- D级：
除上述A、B、C级以外的一般用途电子信息系统设备。

注：当按本表确定的LEMP的防护等级与3.5.2条计算结果不一致时，应以较高等级的防护等级为准。

3.5.3 建筑物内电子信息系统防雷电电磁脉冲各级浪涌保护器设置原则
- A级宜在低压配电系统中采用3-4级SPD进行保护；
- B级宜在低压配电系统中采用2-3级SPD进行保护；
- C级宜在低压配电系统中采用2级SPD进行保护；
- D级宜在低压配电系统中采用1级SPD进行保护。

3.5.4 建筑物SPD分级保护示意

参考图3.5.4，建筑物SPD分级保护示意如下：
- 变压器：耐冲击过电压类别I，额定值6.0kV。
- 总（进线）配电箱：配电干线接入，SPD1连接至MEB端子板（箱）及共用接地体，耐冲击过电压类别II，额定值4.0kV。
- 分配电箱（柜）：配电干线接入，SPD2连接至等电位联结带，耐冲击过电压类别II，额定值2.5kV。
- 设备机房配电箱（柜）：配电支路接入，SPD3连接至LEB端子板（箱）及等电位联结带，耐冲击过电压类别II，额定值1.5kV。
- 设备终端：SPD4。

设备分类说明：
- I类设备：需要将瞬态过电压限制到特定水平的设备。
- II类设备：如家用电器、手提工具和类似负荷。
- III类设备：如配电盘、断路器、包括电缆、母线、分线盒、开关、插座等布线系统，以及应用于工业的设备和永久接至固定装置的固定安装的电动机等其他设备。
- IV类设备（原文提及，通常指一般家用及类似用途设备）。
