【黔05J905】 ZCF住宅厨房卫生间排风道图集（附宾馆卫生间排风道）

贵州省建筑标准设计

ZCF 住宅厨房卫生间排风道图集

(附宾馆卫生间排风道)

图集编号: 黔05J905

贵州省建筑设计标准办公室

2005.1

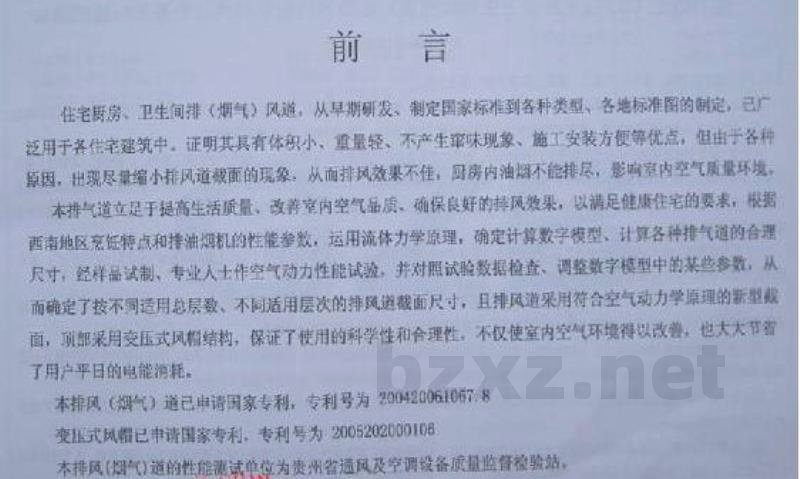

前言

住宅厨房、卫生间排（烟气）风道，从早期研发、制定国家标准到各种类型、各地标准图的制定，已广泛用于各住宅建筑中。证明其具有体积小、重量轻、不产生窜味现象、施工安装方便等优点，但由于各种原因，出现尽量缩小排风道截面的现象，从而排风效果不佳，厨房内油烟不能排尽，影响室内空气质量环境。

本排气道立足于提高生活质量、改善室内空气品质、确保良好的排风效果，以满足健康住宅的要求。根据西南地区烹饪特点和排油烟机的性能参数，运用流体力学原理，确定计算数字模型、计算各种排气道的合理尺寸，经样品试制、专业人士作空气动力性能试验，并对照试验数据检查、调整数字模型中的某些参数，从而确定了按不同适用总层数、不同适用层次的排风道截面尺寸。且排风道采用符合空气动力学原理的新型截面，顶部采用变压式风帽结构，保证了使用的科学性和合理性，不仅使室内空气环境得以改善，也大大节省了用户平日的电能消耗。

本排风（烟气）道已申请国家专利，专利号为 200420061067.8

变压式风帽已申请国家专利，专利号为 2005202000106

本排风（烟气）道的性能测试单位为贵州省通风及空调设备质量监督检验站。

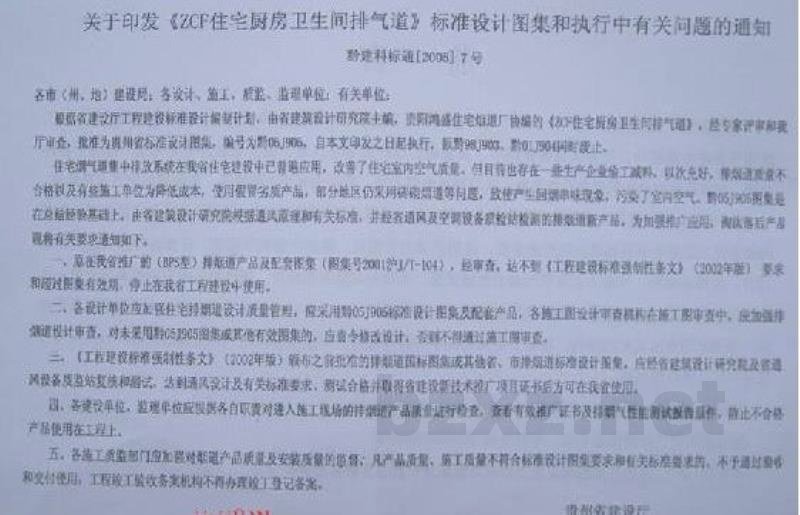

关于印发《ZCF住宅厨房卫生间排气道》标准设计图集和执行中有关问题的通知

黔建科标通[2005] 7号

各市（州、地）建设局，各设计、施工、质监、管理单位；有关单位：

根据省建设厅工程建设标准设计编制计划，由省建筑设计研究院主编，贵阳鸿盛住宅烟道厂协编的《ZCF住宅厨房卫生间排气道》，经专家评审和我厅审查，批准为贵州省标准设计图集，编号为黔05J905。自本印发之日起执行，原黔88J903、黔01J904同时废止。

在住宅烟气集中排放系统在我省住宅建设中已普遍应用，改善了住宅室内空气质量。但目前也存在一些生产企业偷工减料，以次充好，排烟道质量不合格以及有些施工单位为降低成本，使用假冒伪劣产品，部分地区仍采用砖砌烟道等问题，致使产生回烟串味现象，污染了室内空气。黔05J905图集是在总结经验基础上，由省建筑设计研究院根据通风原理和有关标准，并经省通风及空调设备质检站检测的排烟道新产品。为加强推广应用，淘汰落后产品现将有关要求通知如下。

一、原在我省推广的（BPS型）排烟道产品及配套图集（图集号2001沪JT-104），经审查，达不到《工程建设标准强制性条文》（2002年版）要求和超过图集有效期。停止在我省工程建设中使用。

二、各设计单位应加强住宅排烟道设计质量管理，应采用黔05J905标准设计图集及配套产品，各施工图设计审查机构在施工图审查中，应加强排烟道设计审查，对未采用黔05J905图集或其他有效图集的，应责令修改设计。否则不得通过施工图审查。

三、《工程建设标准强制性条文》（2002年版）颁布之前批准的排烟道国标图集或我省、市排烟道标准设计图集，应经省建筑设计研究院及省通风设备质检站复核和测试，达到通风设计及有关标准要求，测试合格并取得省建设新技术推广项目证书后方可在我省使用。

四、各建设单位、监理单位应根据各自职责对进入施工现场的排烟道产品质量进行检查，查看有效推广证书及排烟气性能测试报告原件。防止不合格产品使用在工程上。

五、各施工质监部门应加强对烟道产品质量及安装质量的监督。凡产品质量、施工质量不符合标准设计图集要求和有关标准要求的，不予通过验收和交付使用。工程竣工验收备案机构不得办理竣工登记备案。
