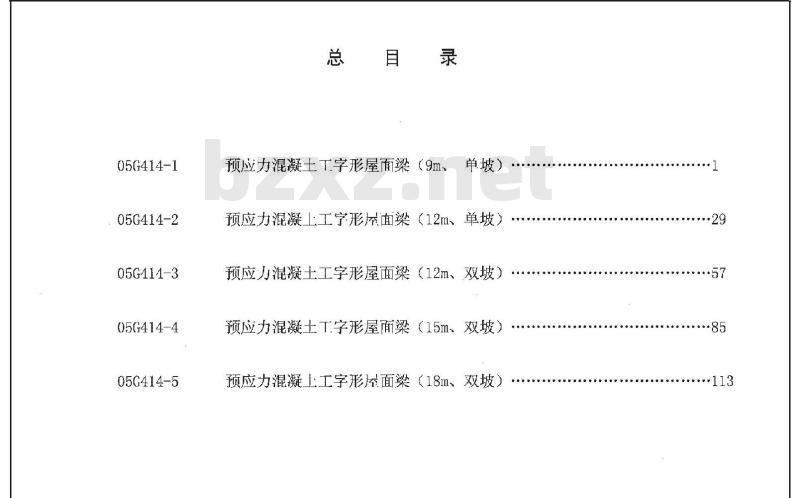

总目录
预应力混凝十下学形屋面梁（9m单坡)bZxz.net
预应力混凝上工字形面染（12m、单坡）预应力混凝土工字形屋面梁（12m、双坡）预应力混凝土T字形屋面梁（15m双坡）预应力混凝上工字形面梁（18m、双坡）29
EHSNAHZNNNTONE

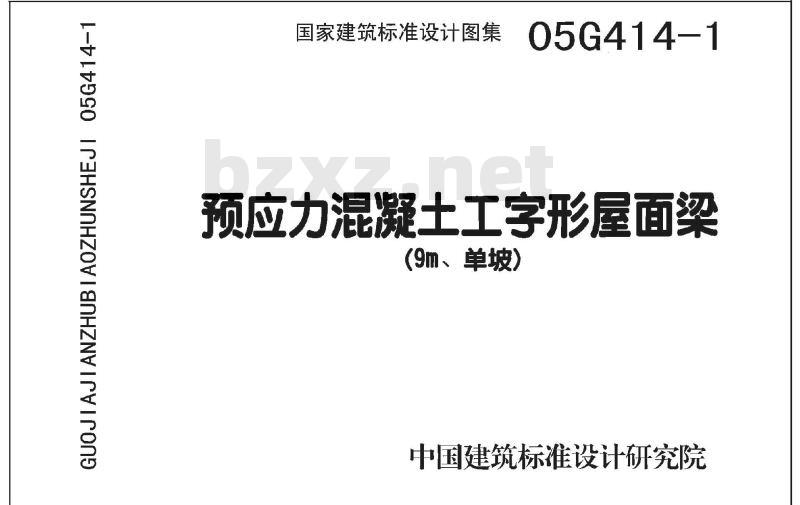

国家建筑标准设计图集

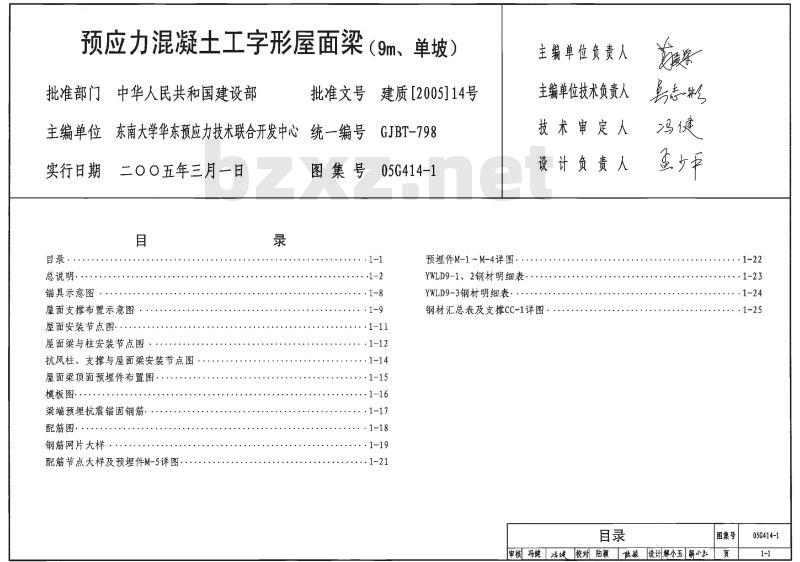

05G414-1
预应力混凝土工字形屋面梁
(9m、单坡）
中国建筑标准设计研究院
预应力混凝土工字形屋面梁（9m、单坡）批准部门中华人民共和国建设部批准文号建质[2005]14号
主编单位东南大学华东预应力技术联合开发中心统一编号（GJBT-798
实行日期
目录．
总说明．
锚具示意图
二〇〇五年三月一日
屋面支撑布置示意图
屋面安装节点图··
屋面梁与柱安装节点图·
抗风柱、支撑与屋面梁安装节点图屋面梁顶面预埋件布置图·
模板图·.
梁端预埋抗震锚固钢筋·
配筋图·
钢筋网片大样
配筋节点大样及预埋件M-5详图.：录
图集号
05G414-1
·1-12
: 1-14
·1-15
·1-19
...1-21
预埋件M-1~M-4详图
YWLD9-1、2钢材明细表·
YWLD9-3钢材明细表·
主编单位负责人
主编单位技术负责人
技术审定人　
设计负责人
钢材汇总表及支撑CC-1详图
审核冯健冯徒校对陆颖融题设讯解小玉解小玉图集号
05G414-1

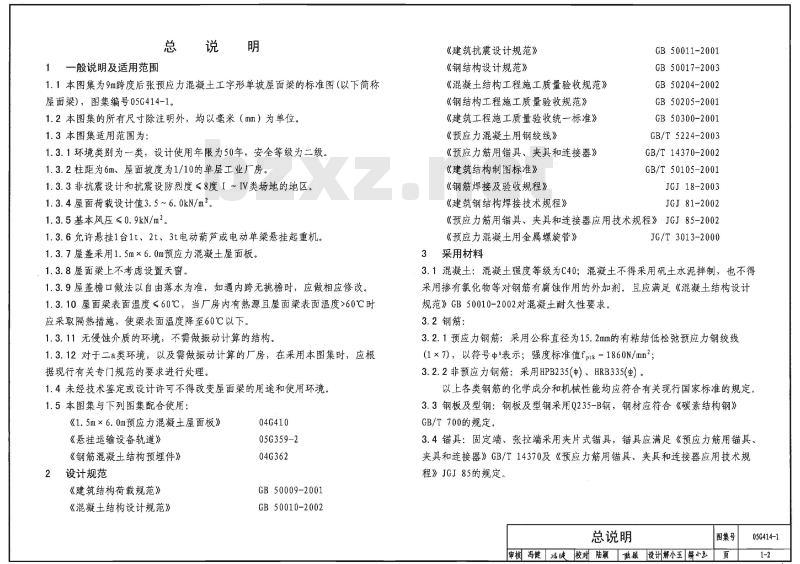

1一般说明及适用范围
总说明
1.1本图集为9m跨度后张预应力混凝土工字形单坡屋面梁的标准图（以下简称屋面梁），图集编号05G414-1。1.2本图集的所有尺寸除注明外，均以毫米（mm）为单位。1.3本图集适用范围为：
1.3.1环境类别为一类，设计使用年限为50年，安全等级为二级。1.3.2柱距为6m、屋面坡度为1/10的单层工业厂房。1.3.3非抗震设计和抗震设防烈度≤8度I～IV类场地的地区1.3.4屋面荷载设计值3.5~6.0kN/m2。1.3.5基本风压≤0.9kN/m2。
1.3.6允许悬挂1台1t、2t、3t电动葫芦或电动单梁悬挂起重机。1.3.7屋盖采用1.5m×6.0m预应力混凝土屋面板。1.3.8屋面梁上不考虑设置天窗。1.3.9屋盖檐口做法以自由落水为准，如遇内跨无挑檐时，应做相应修改。1.3.10屋面梁表面温度≤60℃，当厂房内有热源且屋面梁表面温度>60℃时应采取隔热措施，使梁表面温度降至60℃以下。1.3.11无侵蚀介质的环境，不需做振动计算的结构。1.3.12对于二a类环境，以及需做振动计算的厂房，在采用本图集时，应根据现行有关专门规范的要求进行处理。1.4未经技术鉴定或设计许可不得改变屋面梁的用途和使用环境。1.5本图集与下列图集配合使用：《1.5m×6.0m预应力混凝土屋面板》《悬挂运输设备轨道》
《钢筋混凝土结构预埋件》
2设计规范
《建筑结构荷载规范》
《混凝土结构设计规范》
04G410
05G359-2
04G362
GB 50009-2001
GB 50010-2002
《建筑抗震设计规范》
《钢结构设计规范》
《混凝土结构工程施工质量验收规范》《钢结构工程施工质量验收规范》《建筑工程施工质量验收统一标准》《预应力混凝土用钢绞线》
《预应力筋用锚具、夹具和连接器》《建筑结构制图标准》
《钢筋焊接及验收规程》
《建筑钢结构焊接技术规程》
GB 50011-2001
GB 50017-2003
GB 50204-2002
GB 50205-2001
GB 50300-2001
GB/T 5224-2003
GB/T 14370-2002
GB/T 50105-2001
JGJ 18-2003
JGJ 81-2002
《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-2002《预应力混凝土用金属螺旋管》3采用材料
JG/T 3013-2000
3.1混凝土：混凝土强度等级为C40；混凝土不得采用矾土水泥拌制，也不得采用掺有氯化物等对钢筋有腐蚀作用的外加剂。且应满足《混凝土结构设计规范》GB50010-2002对混凝土耐久性要求。3.2钢筋：
3.2.1预应力钢筋：采用公称直径为15.2mm的有粘结低松弛预应力钢绞线（1×7），以符号Φs表示；强度标准值fptk=1860N/mm2；3.2.2非预应力钢筋：采用HPB235(中）、HRB335(虫）。以上各类钢筋的化学成分和机械性能均应符合有关现行国家标准的规定。3.3钢板及型钢：钢板及型钢采用Q235-B钢，钢材应符合《碳素结构钢》GB/T700的规定。
3.4锚具：固定端、张拉端采用夹片式锚具，锚具应满足《预应力筋用锚具、夹具和连接器》GB/T14370及《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85的规定。
总说明
图集号
审核冯健冯徒校对陆颖颖设计解小玉解小玉页05G414-1
3.5钢筋连接：焊条、焊剂应满足《碳钢焊条》GB/T5117及《低合金钢焊条》GB/T5118规定。梁中纵向非预应力钢筋宜采用通长钢筋，若要接长优先采用闪光对焊连接。钢绞线不允许有接头。3.6螺栓：螺栓采用C级普通螺栓，应符合《六角头螺栓C级》GB/T5780和《六角头螺栓》GB/T5782的规定。3.7悬挂运输设备的轨道联结节点选用《悬挂运输设备轨道》05G359-2中的相关节点。
4设计计算
4.1荷载：
4.1.1屋面梁自重线荷载标准值为3.57kN/m。4.1.2屋面荷载（包括屋面板、灌缝、找平层、隔热、保温层、防水层等永久荷载与屋面均布活荷载或雪荷载、积灰荷载等可变荷载），见表4.1.2。屋面荷载值（kN/m2）
荷载名称
基本组合设计值q
标准组合设计值9k\1.25
准永久组合设计值qa=
荷载等级
注：以上荷载均通过屋面板，按集中荷载作用于屋面梁上。4.1.3悬挂荷载，见表4.1.3-1、表4.1.3-2。4
≥1.50ml

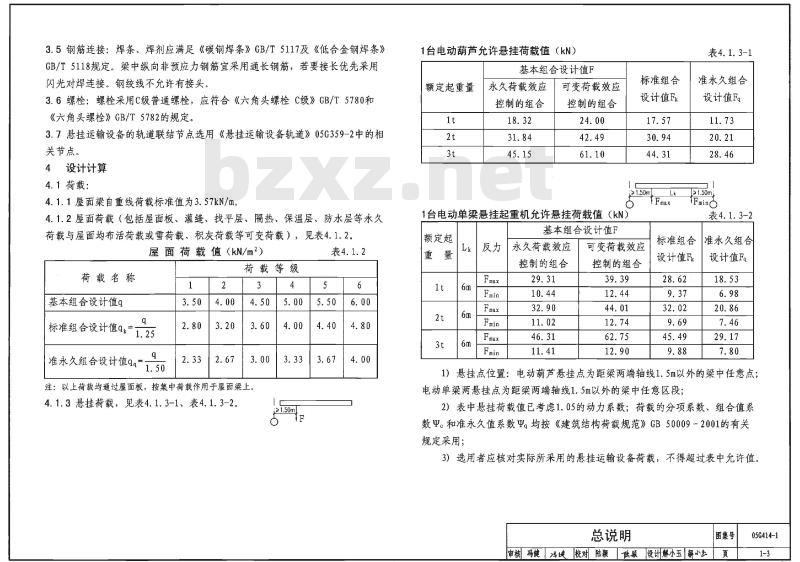

1台电动葫芦允许悬挂荷载值（kN）基本组合设计值F
额定起重量
永久荷载效应
控制的组合
可变荷载效应
控制的组合
标准组合
设计值Fk
j≥1.50ml
1台电动单梁悬挂起重机允许悬挂荷载值（kN）基本组合设计值F
额定起
永久荷载效应
控制的组合
可变荷载效应
控制的组合
表4.1.3-1
准永久组合
设计值Fa
表4.1.3-2
标准组合
设计值Fk
准永久组合
设计值Fa
1）悬挂点位置：电动葫芦悬挂点为距梁两端轴线1.5m以外的梁中任意点；电动单梁两悬挂点为距梁两端轴线1.5m以外的梁中任意区段；2）表中悬挂荷载值已考虑1.05的动力系数；荷载的分项系数、组合值系数里c和准永久值系数g均按《建筑结构荷载规范》GB50009-2001的有关规定采用；
3）选用者应核对实际所采用的悬挂运输设备荷载，不得超过表中允许值。总说明
图集号
审核冯健冯姨校对陆颖颖设计解小玉解小页05G414-1
4.2荷载效应组合：荷载效应组合考虑了基本组合、标准值组合和准永久值组合三种情况；基本组合考虑了由可变荷载效应控制的组合和由永久荷载效应控制的组合，取其中最不利项。
4.3设计计算参数：
4.3.1按承载力极限状态计算强度时，结构构件的重要性系数为1.0，有悬挂运输设备时，不做疲劳强度验算。4.3.2按正常使用极限状态计算时：屋面梁的允许挠度v=lo/300（lo为梁的计算跨度，lo=8.7m）；屋面梁的裂缝控制等级为二级，正常使用阶段不允许出现裂缝，施工阶段屋面梁的预拉区允许出现裂缝，裂缝宽度应≤0.1mm。4.3.3翻身扶直与吊装计算时，动力系数为1.5。4.3.4计算地震作用时，屋面重力荷载代表值=屋面荷载基本组合设计值/1.4。4.3.5预应力作为荷载效应考虑，分项系数取1.0。5屋面梁编号与选用表
5.1屋面梁编号及图集中采用的有关代号：YWLD-X-X
预应力混凝土
屋面梁
跨度9m
CC——竖向支撑
M—预埋件
抗震设防烈度代号（非抗震设计不注）承载能力编号（见表5.2）
LJ——连接件　
5.2屋面梁的承载能力编号见表5-2。屋面梁承载能力编号
屋面荷载设计值
（kN/m2)
悬挂情况
无悬挂
1台1t
电动葫芦
电动单梁
1台2t
1台3t
1台1t
·1台2t
1台3t
YWLD9-2YWLD9-2|
YWLD9-3|YWLD9-3
YWLD9-1YWLD9-1
6选用方法及举例
6.1若屋面梁承受的荷载数值在4.1条范围内，可直接按5.2条的选用表选取梁号，再按抗震设防烈度加注抗震代号。例：某工程9m单跨单坡车间，柱距为6m，抗震设防烈度为7度，无天窗设有跨度为6.0m的1台1t电动单梁悬挂起重机，檐口为自由落水，屋面荷载标准值为：
屋面防水层
20mm厚水泥砂浆找平层
屋面保温隔热层
0.35kN/m2
0.40kN/m2
0.90kN/m2
预应力混凝土屋面板及灌缝重1.50kN/m2永久荷载标准值
屋面均布活荷载标准值
求所应选取的梁号？
3.15kN/m2
0.50kN/m2
总说明
图集号
审核冯健冯徒校对陆颖设计解小玉解小玉页05G414-1
可变荷载效应控制的基本组合屋面荷载设计值为：q = 1. 2 × 3. 15+1. 4 × 0. 50=4. 48kN/m2永久荷载效应控制的基本组合屋面荷载设计值为：q=1. 35×3.15+1. 4×0.7×0.50=4.74kN/m2取其较大值4.74kN/m2，由表5.2查得梁号为YWLD9－3-7。6.2若屋面梁承受的荷载超出4.1条范围，但计算中的参数仍符合4.3条的规定，可根据4.3条的设计参数和实际荷载进行承载力极限状态及正常使用极限状态计算，按屋面梁能承受的弯矩和剪力选用梁号（见表8.2-1～2），同时应按照《混凝土结构设计规范》GB50010-2002进行主应力验算，符合要求后方可最终确定梁号。
例：某单跨单坡厂房，跨度为9m，柱距6m，非抗震设防，无天窗，无悬挂运输设备，全跨屋面荷载设计值为6.5kN/m2，檐口为自由落水，求所应选取的梁号？
荷载设计值：屋面荷载集中力
屋面梁自重
RA = 2. 5P+4.82 × 8.7/2 = 167. 22kNP
轴线与梁端
支承点距离
P=6. 5 × 1. 5 × 6. 0=58. 5kNg=1. 35× 3.57=4.82kN/m
1.50×4=6.0m
荷载简图
由左至右各截面的弯矩和剪力设计值为：M.s-167.22×1.35-821.35-221.35kNm2
M2.8s=167.22×2.822.8558.5×15369.25km2
M4. 3s=167. 22 × 4. 35- 4. 822 × 4. 352 -58. 5 × (3. 0+1. 5)=418. 55N · m2
Vo=167.22kN
VT3s=167. 22-4. 82 × 1. 35=160. 71kNV2.8s=167. 22-4. 82 × 2. 85-58. 5=94. 98kNV35=167.22-4.82×4.35-58.5×2=29.25kN荷载标准值：屋面荷载集中力
屋面梁自重
Pk =6. 5/1. 25 × 1. 5 × 6. 0=46. 8kNgk=3.57kN/m2
RAk= 2. 5Pk +3. 57 × 8. 7/2 = 132. 53kN由左至右各截面的弯矩标准值为：Ml.sF132.53x1.35-1.35-175.66kNmM2.24201
3.57 × 4. 35′-46. 8 × (3. 0+1. 5)=332.13kN · mM4. 35k132. 53 × 4. 35
按所求出的弯矩设计值和标准值、剪力设计值与表8.2-1～2比较，初步选得梁号为YWLD9-2。选用者应自行进行主应力验算，符合要求后方可确定梁号。注：屋面梁承受的荷载超出4.1条范围是指：屋面荷载可超出表4.1.2中数值，但悬挂运输设备荷载不得超过表4.1.3-1、表4.1.3-2中数值。７　施工　
7.1屋面梁在施工制作与安装全过程中，必须严格遵守现行有关的施工规范。7.2施工中应注意悬挂运输设备轨道与单项工程中有关图纸的配合，注意预埋件的增设。
7.3纵向受力钢筋的混凝土保护层厚度为25mm，且不应小于受力钢筋直径。7.4浇灌混凝土时须预留预应力钢筋孔道，孔道采用预埋金属螺旋管（波纹管）成形。螺旋管应密封良好，接头严密不漏浆，并有一定的轴向刚度。螺旋管的尺寸与位置应正确，螺旋管应平顺。施工时，应设置井字形钢筋架固定螺旋管，端部的预埋锚垫板应垂直于孔道中心线。在梁两端应设置灌浆孔或排气孔。总说明
图集号
审核冯健冯徒校对陆颖融毅设计解小玉解小玉页05G414-1
7.5屋面梁可直立生产也可平卧生产。当同条件养护的混凝土立方体强度达到设计强度等级的30%时方可脱模；100%时始可张拉预应力钢筋。张拉预应力钢筋可采用平卧张拉和直立张拉两种方案。平卧张拉时，应采取措施减少侧向弯曲；平卧生产的梁直立张拉时，应先将屋面梁扶直，扶直过程中应采取措施使梁全长不离地面，并避免横向弯曲。7.6浇灌混凝土时，应特别注意端部的密实性，石子粒径不宜大于20mm。7.7屋面梁端部锚具下的预埋锚垫板位置和垂直度应准确，板面应平整，锚具安装时，锚板应对中，夹片应击紧且缝隙均匀。7.8张拉预应力钢筋采用0－Qcon持荷3min－锚固的张拉程序。预应力钢筋为一端张拉。预应力钢筋张拉时，应保持孔道中心、锚具中心和千斤顶中心“三心一线”，且应避免预应力钢筋断裂或滑脱。7.9预应力钢筋的孔道灌浆：
7.9.1孔道灌浆应采用强度等级不低于42.5的普通硅酸盐水泥配制的水泥浆其抗压强度不应低于30N/mm2，孔道内水泥浆应饱满、密实。7.9.2水泥浆的水灰比不应大于0.45（质量比），搅拌后3h泌水率不宜大于2%，且不应大于3%。为减少收缩，宜掺入高性能外加剂，掺量应经试验后确定。水泥浆宜采用机械搅拌，且应确保拌和均匀。7.9.3水泥浆严禁掺入氯化物或其他对预应力钢筋有腐蚀作用的外加剂，7.9.4灌浆前孔道应干燥、洁净；灌浆应缓慢均匀进行，不得中断，并应排气通顺。在孔道封闭排气孔后，继续加压至0.5～0.7MPa，稳压1～2min后再封闭灌浆孔。每个构件的孔道宜一次灌浆完成。7.9.5孔道灌浆应在正温下进行，当室外温度低于+5℃时，孔道灌浆应采取抗冻保温措施。当室外温度高于35℃时，宜在夜间灌浆。移动构件时，水泥浆强度不宜低于20MPa。
7.9.6孔道灌浆后应检查孔道内水泥浆的密实性。7.9.7孔道灌浆后，端部锚具应用C40的细石混凝土封闭，要采取措施防止锚具腐蚀和遭受机械损伤。
注：本图集灌浆孔是按平卧张拉预应力钢筋方案设置，当采用直立张拉预应力钢筋方案时，应作相应的变更。
7.10施工过程中应避免电火花损伤预应力筋，受损伤的预应力筋应更换。预应力筋应采用砂轮锯或切断机切断，不得采用电弧切断。在浇灌混凝土前，穿入锚固后的预应力筋外露部分宜采取机械方法切割，其外露长度不宜小于预应力筋直径的1.5倍，且不宜<30mm。外露预应力筋的保护层厚度不应<20mm。7.11金属螺旋管的尺寸和性能应符合《预应力混凝土用金属螺旋管》JG/T3013的规定。金属螺旋管在使用前应进行外观检查，其内外表面应清洁，无锈蚀，不应有油污、孔洞和不规则的褶皱，咬口不应有开裂和脱扣。7.12屋面梁由平卧状态平移、扶直和吊装时，须采用滑轮装置，以保证各点受力均匀。平移、扶直和吊装屋面梁时必须平稳，防止急牵、冲击、受扭或歪曲。扶直后的梁应搁置在两端支承点上，不应在跨中增设支点。梁两侧应设置斜撑以防倾倒。起吊就位必须正确，吊装时应采取措施，防止平面外失稳。7.13屋面梁堆放及运输应保持垂直状态，并应设置临时支撑以免倾倒、歪曲。7.14一般部位的屋面板，每块应保证有三个角与屋面梁可靠焊接；端跨与伸缩缝跨的屋面板应保证一个肋的两端与梁焊接。梁端的屋面板外侧纵肋两端应与梁焊接牢固，天沟必须保证焊四点。焊缝高度h.与焊缝长度lw：非抗震设计：h25mm，l≥60mm;
抗震设防区：靠柱列的屋面板与屋面梁的连接焊缝长度l≥80mm；抗震设防烈度在8度时，焊缝高度hr≥6mm。7.15焊缝的质量等级为三级。
7.16所有板缝间均用C20细石混凝土填密实，灌缝前缝底需先衬以木条。7.17所有钢构件应进行除锈和涂装，除锈等级应不低于《涂装前钢材表面锈蚀等级和除锈等级》GB/T8923中的St2或Sa2，涂装遍数、涂层于漆膜厚度及涂装时，环境温度等应满足《钢结构工程施工质量验收规范》GB50205的要求。7.18本图集未提供的其他施工要求应按有关规范标准进行。8屋面梁技术经济指标
8.1屋面梁技术经济指标见表8.1。总说明
审核冯健 鸡徒校对陆颖 颊设计解小玉解小多图集号
05G414-1
屋面梁
YWLD9-1
YWLD9-2
YWLD9-3
屋面梁技术经济指标
混凝土
混凝土
(m2）
屋面梁
预应力
（根）
注：表内钢材用量中，不包括所有预埋件、连接件的钢材用量。钢
含钢量
（kg/m3）
8.2屋面梁允许弯矩标准值[Mk]、设计值[M]及允许剪力设计值[V]见表8.2-1~2。屋面梁充许弯矩（kN·m）
屋面梁
YWLD9-1
YWLD9-2
YWLD9-3
截面（从梁的支承点起算）
注：采用表中的数据时，须同时验算实际内力组合下构件各截面的弯矩标准值和设计值。屋面梁
YWLD9-1
YWLD9-2
YWLD9-3
屋面梁允许剪力设计值［V]（kN）截面（从梁的支承点起算）
0. 00 ~ 0. 63
0. 63 ~ 1. 70
1.70~2.85
2. 85 ~ 4. 35
注：1．允许弯矩设计值[M]及允许剪力设计值[V]是按屋面梁的实际配筋计算的各截面承载能力设计值。
2．屋面梁允许弯矩标准值[Mkl是按屋面梁实际配筋计算的相应裂缝控制等级要求的各截面弯矩标准值。
总说明
图集号
审核冯健冯健校对陆颖出颊设计解小玉解小页05G414-1
锚具说明：
1．屋面梁的张拉端和固定端均采用夹片式锚具体系，其组成部件及尺寸如图所示。2.锚板及夹片选取市面上的成熟产品，当选用的锚具尺寸不同于夹片锚具参数表中数值时，设计人员应自行进行梁端的局部承压验算。3．喇叭管采用厚度为6=1~1.5mm薄钢板制成，焊于梁端预埋锚垫板上；螺旋筋采用HPB235级钢筋
4．梁端预埋锚垫板在屋面梁中位置见1-16页，详图见1-21页、1-22页。5．夹片锚具参数表中数据供设计人员参考。夹片锚具参数表
预应力筋
屋面梁端部预埋件喇叭管
螺旋管D
（内径）
螺旋筋
先预埋在梁内
夹片式锚具体系构造图
n(圈数）
单位：mm
张拉千斤顶型号
（参考）
YCW100B
YCW100B
YCW100B
螺旋筋大样
1．夹片
3．预埋锚垫板
4，螺旋筋
5．喇叭管
6.金属螺旋管（波纹管）
7、预应力钢筋
=1~1.5mm
（螺旋管插在喇叭管内）
喇叭管大样
锚具示意图
审核冯健鸡徒校对孟少平少手设解小玉舒小丝图集号
05G414-1
支撑布置示意图
（非抗震设计及抗震设防烈度为6，7度）q0o0
000gxu
1．本图适用于非抗震设计与抗震设防烈度为6、7度地区的支撑布置，2.当有悬挂运输设备且轨道通过变形缝时，在变形缝区段的第一和第二柱间的轨道上，各设置一道斜撑与变形缝区段两端的第二榻屋面梁的上翼缘加以连接。当轨道不通过变形缝时，应在轨道两端的第和第二柱间的轨道上，各设置一道斜撑与轨道的第二屋面梁的上翼缘连接。详见国标图集《悬挂运输设备轨道》05G359-2。3．de为防震缝宽度。
节点号
仅指本分册页号
屋面支撑布置示意图
，下同。
图集号
审核冯健鸡徒校对孟少平至少设计解小玉解小玉页
05G414-1
feo0009
000g×u
支撑布置示意图
（抗震设防烈度为8度）
000g*u
1．本图适用于抗震设防烈度为8度的支撑布置。2．厂房单元端开间是否设置梁端竖向支撑CC-1，由设计者自定。
3．当有悬挂运输设备且轨道通过变形缝时，在变形缝区段的第一和第二柱间的轨道上，各设置一道斜撑与变形缝区段两端的第二榻屋面梁的上翼缘加以连接。当轨道不通过变形缝时，应在轨道两端的第一和第二柱间的轨道上，各设置一道斜撑与轨道的第二棍屋面梁的上翼缘连接。详见国标图集《悬挂运输设备轨道》05G359-2。4厂房单元的各开间应将垂直屋面梁方向两侧相邻的大型屋面板顶面吊钩打弯后用骼短筋彼此拉结焊牢。
屋面支撑布置示意图
审核冯健马健校对孟少平至少至设计解小玉解小玉图集号
05G414-1
