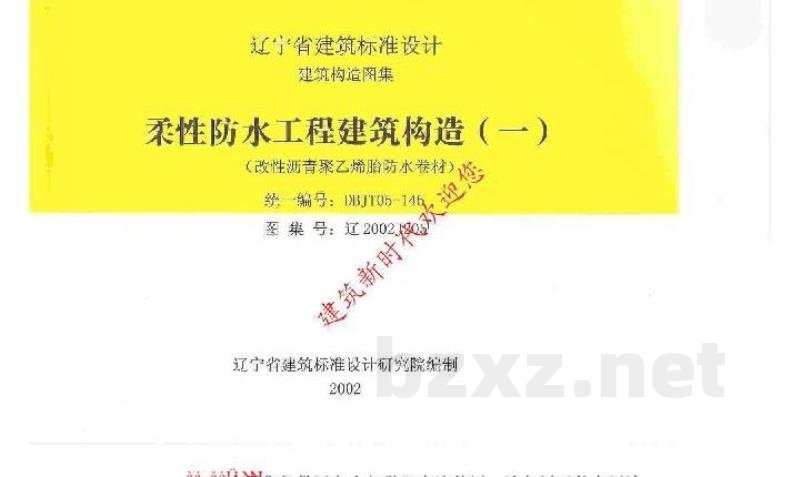

【辽2002J205】 柔性防水工程建筑构造(一)（改性沥青聚乙烯胎防水卷材）

辽宁省建筑标准设计 建筑构造图集 柔性防水工程建筑构造（一） （改性沥青聚乙烯胎防水卷材） 统一编号：DBJT06-1451 批准文号：江建发（2002）114号 实行日期：2002年10月1日 主编单位：辽宁省建筑标准设计研究院 一、说明 改性沥青聚乙烯胎防水卷材（包括高聚物改性沥青防水卷材、丁基橡胶改性沥青防水卷材、P-高聚物改性聚乙烯防水卷材）是用经过改性的无油沥青材料，以高密度聚乙烯为胎体，用聚酯膜或铝箔为上表面覆盖材料，经涂压、冷压而成的一种防水材料。 改性沥青聚乙烯卷材具有良好的防水、抗拉性能，延展率大、耐温、耐度高、无裂纹（-15℃~150℃不裂纹，85℃~95℃不流淌），使用寿命可达10年以上，施工方便，易操作，适用于大部分地区气温环境。 适用范围： 1. 适用于屋面、地下室、卫生间、浴室、厨房、水池、游泳池、隧道、人防等防水工程。 2. 适用于结构变形较大的建筑物防水工程。 3. 外露防水工程：上表面应盖一层铝箔。 二、设计依据： 1. 国家标准 GB56207-2002《屋面工程质量验收规范》 2. 国家标准 GB50209-2002《建筑面工程质量验收规范》 3. 国家标准 GB50108-2001《地下工程防水技术规范》 4. 国家标准 GB50208-2002《建筑防水工程质量验收规范》 5. 行业标准 CJ/T47499《砂浆、混凝土防水剂标准》 三、技术要求： 1. 一般屋面工程可采用单层或双层防水。重点部位或有特殊需求的建筑可采用双层防水。 2. 天沟、落水口、屋面出入口等部位均需加铺一层卷材，其基层表面做成圆角，半径不小于50mm；天沟坡度不小于1%，落水口周围50mm范围内坡度不小于3%。 3. 有高低差的屋面，若为无组织排水，在低处受水冲刷部位应加铺一层卷材，并做混凝土块或水泥砂浆保护层；若为有组织排水，落水口周围应以混凝土进行保护。 4. 屋面坡度不宜小于2%，不宜大于35%。当屋面坡度大于2%时，可用压纹铝箔材料；当重新铺设坡度时，可不加或增加层数。 5. 改性沥青聚乙烯胎卷材有热熔和冷粘两种施工方式：热熔法利用喷灯或喷枪加热卷材粘贴；冷粘法利用改性沥青粘接剂进行粘接。 6. 卷材与基层的粘接、卷材与卷材之间的粘接，不允许有起泡、起皱或脱离现象。 7. 防水层分类： (1) 2mm改性沥青卷材：适用于室内相对湿度<55%的建筑物。 (2) 高聚物改性乳液：适用于室内相对湿度>65%的建筑物。 8. 施工时应参照 DBJ05-2-91《改性沥青材质性能、设计与施工规程》配合使用，并按现行国家有关工程和验收规范执行。 四、规格、储存与运输： 1. 卷材规格：每卷长11m，宽1.0m；厚度为2~5mm。 2. 改性沥青防水材应平放保管，堆放稳固，不得受日晒雨淋，温度不应高于40℃。应水平堆放，不得倾斜或受损，必要时应加托板。 五、改性沥青聚乙烯胎卷材物理力学性能指标（示例）： - 抗拉强度、断裂伸长率、耐热性能、耐寒性能等。 六、产品分类： 改性沥青聚乙烯胎卷材产品分类： - 高聚物改性沥青卷材 - 高密度聚乙烯胎卷材 - 高聚物改性聚乙烯卷材
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
