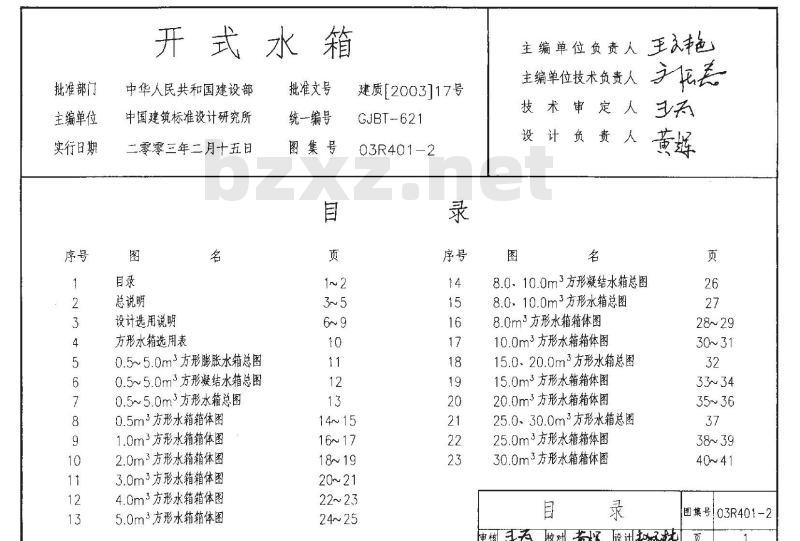

【03R401-2】 开式水箱

批准部门
主编单位
实行日期
开式水箱
中华人民共和国建设部
中国建筑标准设计研究所
二零零三年二月十五日
总说明
设计选用说明
方形水箱选用表
0.5~5.0m2方形膨胀水箱总图
0.5~5.0m2方形凝结水箱总图
0.5~5.0m2方形水箱总图
0.5m2方形水箱箱体图
1.0m2方形水箱箱体图
2.0m2方形水箱箱体图
3.0m2方形水箱箱体图
4.0m2方形水箱箱体图
5.0m2方形水箱箱体图
批准文号
统一编号
图集号
建质[2003]17号
GJBT-621
03R401-2
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
王文色
8.0、10.0m3方形凝结水箱总图
8.0、10.0m2方形水箱总图
8.0m2方形水箱箱体图
10.0m3方形水箱箱体图
15.0、20.0m3方形水箱总图
15.0m2方形水箱箱体图
20.0m2方形水箱箱体图
25.0、30.0m2方形水箱总图
25.0m2方形水箱箱体图
30.0m3方形水箱箱体图
审核为
校对劳辉设讯赵不杆
图集号03R401-2

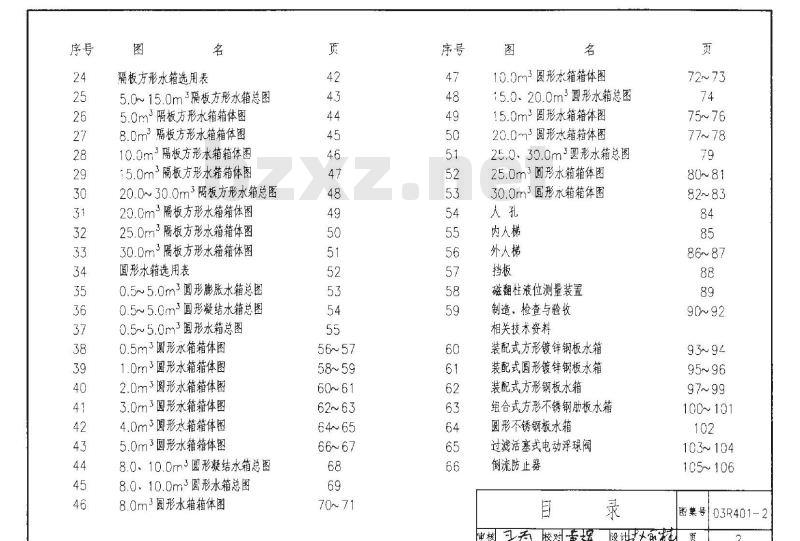

隔板方形水箱选用表
5.0~15.0m3隔板方形水箱总图
5.0m2隔板方形水箱箱体图
8.0m3隔板方形水箱箱体图
10.0m2隔板方形水箱箱体图
15.0m2隔板方形水箱箱体图
20.0~30.0m3喝板方形水箱总图
20.Cm3隔板方形水箱箱体图
25.0m2隔板方形水箱箱体图
30.0m2隔板方形水箱箱体图
圆形水箱选用表
0.5~5.0m3圆形膨胀水箱总图
0.5~5.0m3圆形凝结水箱总图
0.5~5.0m3摄形水箱总图
0.5m3圆形水箱箱体图
1.0m3圆形水箱箱体图
2.0m3圆形水箱箱体图
3.0m3圆形水箱箱体图
4.0m2圆形水箱箱体图
5.0m3圆形水箱箱体图
8.0、10.0m3圆形凝结水箱总图
8.0.10.0m3圆形水箱总图
8.0m3圆形水箱箱体图
70～71
10.0m3圆形水箱箱体图
15.0、20.0m2圆形水箱总图
15.0m2圆形水箱箱体图
20.0m3圆形水箱箱体图
25.0、30.0m3圆形水箱总图
25.0m圆形水箱箱体图
30.0m3圆形水箱箱体图
内人梯
外人梯
磁翻柱液位测量装置
制造、检查与验收
相关技术资料
装配式方形镀锌钢板水箱
装配式圆形镀锌钢板水箱
装配式方形钢板水箱
组合式方形不锈钢肋板水箱
圆形不锈钢板水箱
过滤活塞式电动浮球阀
倒流防止器
审树三有校对黄辉
设讯审校
93~ 94
100~101
103~104
105~106
图集号03R401-2

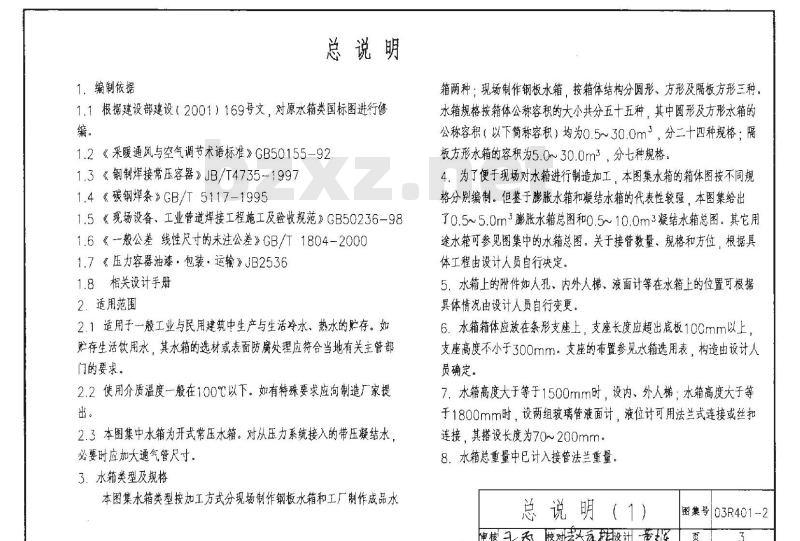

1.编制依据
总说明
1.1根据建设部建设（2001）169号文，对原水箱类国标图进行修编。
1.2《采暖通风与空气调节术语标准》GB50155-921.3《钢制焊接常压容器》JB/T4735-19971.4《碳钢焊条》GB/T5117-19951.5《现场设备。工业管道焊接工程施工及验收规范》GB50236-981.6《－般公差线性尺寸的未注公差》GB/T1804-20001.7《压力容器油漆，包装·运输》JB25361.8相关设计手册
2．适用范围
2.1适用于一般工业与民用建筑中生产与生活冷水、热水的贮存。如贮存生活饮用水，其水箱的选材或表面防腐处理应符合当地有关主管部们的要求。
2.2使用介质温度一般在100℃以下。如有特殊要求应向制造厂家提出。
2.3本图集中水箱为升式常压水箱。对从压力系统接入的带压凝结水必要时应加大通气管尺寸
3.水箱类型及规格
本图集水箱类型按加工方式分现场制作钢板水箱和工厂制作成品水箱两种；现场制作钢板水箱，按箱体结构分圆形、方形及隔板方形三种。水箱规格按箱体公称容积的大小共分五十五种，其中圆形及方形水箱的公称容积（以下简称容积）均为0.5～30.0m2，分二十四种规格；隔板方形水箱的容积为5.0~30.0m3，分七种规格。4．为了便于现场对水箱进行制造加工，本图集水箱的箱体图按不同规格分别编制。但鉴于膨胀水箱和凝结水箱的代表性较强本图集给出了0.5~5.0m3膨胀水箱总图和0.5~10.0m3凝结水箱总图。其它用途水笔可参见图集中的水箱总图。关于接管数量、规格和方位根据具体工程由设计人员自行决定。
5．水箱上的附件如人孔、内外人梯、液面计等在水箱上的位置可根据具体情况由设计人员自行变更。6.水箱箱体应放在条形支座上，支座长度应超出底板100mm以上，支座高度不小于300mm。支座的布置参见水箱选用表，构造由设计人员确定。
7．水箱高度大于等于1500mm时，设内、外人梯；水箱高度大于等于1800mm时，设两组玻璃管液面计，液位计可用法兰式连接或丝扣连接，其搭设长度为70~200mm。8．水箱总重量中已计入接管法兰重量。总说明（1）
图集号|03R401-2
申校工内校对招设计黄挥

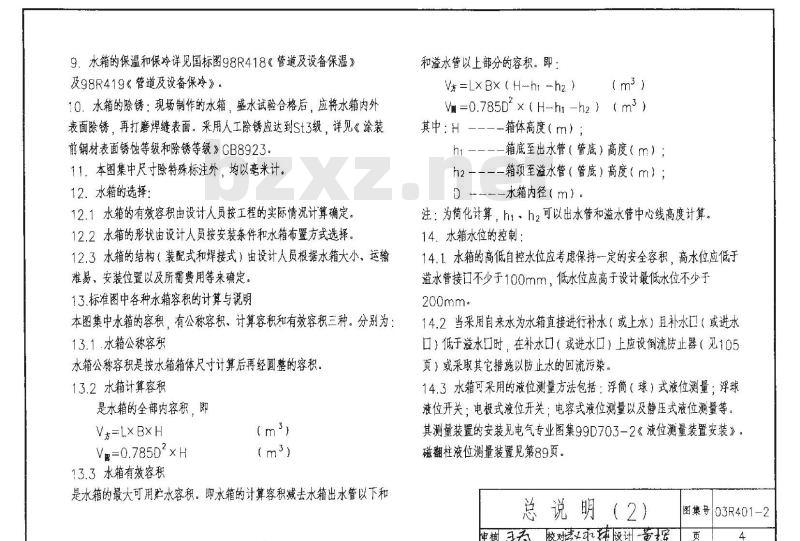

9.水箱的保温和保冷详见国标图98R418《管道及设备保温》及98R419《管道及设备保冷》。10．水箱的除锈：现场制作的水箱，盛水试验合格后，应将水箱内外表面除锈，再打磨焊缝表面。采用人工除锈应达到St3级、详见《涂装前钢材表面锈蚀等级和除锈等级》GB8923。11，本图集中尺寸除特殊标注外，均以毫米计。12．水箱的选择：
12.1水箱的有效容积由设计人员按工程的实际情况计算确定。12.2水箱的形状由设计人员按安装条件和水箱布置方式选择，12.3水箱的结构（装配式和焊接式）由设计人员根据水箱大小，运输难易，安装位置以及所需费用等来确定，13.标准图中各种水箱容积的计算与说明本图集中水箱的容积有公称容积，计算容积知有效容积三种。分别为13.1.水箱公称容积
水箱公称容积是按水箱箱体尺寸计算后再经圆整的容积，13.2水箱计算容积
是水箱的全部内容积，即
V=L×BxH
Vg=0.785D2×H
13.3水箱有效容积
是水箱的最大可用贮水容积。即水箱的计算容积减去水箱出水管以下和和溢水管以上部分的容积。即：V方 =L×Bx（H—h1 h2 ）
V=0.785D2×（H-ht -h2）（m2）其中：H —--箱体高度（m）；
h————箱底至出水管（管底）高度（m）：h2-—箱项至溢水管（管底）高度（m）；D二一水箱内径（m）。
注：为简化计算，hth2可以出水管和溢水管中心线高度计算。14、水箱水位的控制：
14.1水箱的高低自控水位应考虑保持一定的安全容积，高水位应低于溢水管接口不少于100mm，低水位应高于设计最低水位不少于200mm
14.2当采用自来水为水箱直接进行补水（或上水）且补水口（或进水口）低于溢水时，在补水口（或进水口）上应设倒流防止器（死105页）或采取其它措施以防止水的回流污染。14.3水箱可采用的液位测量方法包括：浮筒（球）式液位测量；浮球液位开关，电极式液位开关：电容式液位测量以及静压式液位测量等其测量装置的安装见电气专业图集99D703-2《液位测量装置安装》。磁翻柱液位测量装置见第89页。总说明（2）
图集号03R401-2
审核3五胶对不球设讯黄辉

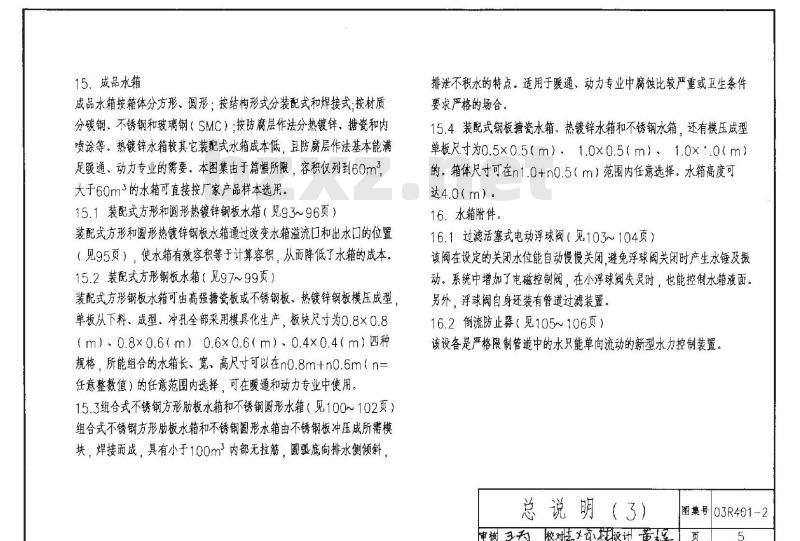

15.成品水箱
成品水箱按箱体分方形、圆形：按结构形式分装配式和焊接式：按材质分碳钢、不锈钢和玻璃钢（SMC）：按防腐层作法分热镀锌、糖瓷和内喷涂等。热镀锌水箱较其它装配式水箱成本低，且防腐层作法基本能满足暖通、动力专业的需要。本图集由于篇幅所限，容积仅列到60m2大于60m2的水箱可直接按厂家产品样本选用。15.1装配式方形和圆形热镀锌钢板水箱（见93~96页）装配式方形和圆形热镀锌钢板水箱通过改变水箱溢流口和出水口的位置（见95页），使水箱有效容积等于计算容积，从而降低了水箱的成本。15.2装配式方形钢板水箱（见97~99页）装配式方形钢板水箱可由高强瓷板或不锈钢板、热镀锌钢板模压成型，单板从下料、成型、冲孔全部采用模具化生产，板块尺寸为0.8×0.8（m）0.8x0.6（m）0.6x0.6（m）0.4×0.4（m）四种规格，所能组合的水箱长、宽，高尺寸可以在n0.8m+n0.6m（n=任意整数值）的任意范围内选择，可在暖通和动力专业中使用15.3组合式不锈钢方形肋板水箱和不锈钢圆形水箱（见100~102页组合式不锈钢方形肋板水箱和不锈钢圆形水箱由不锈钢板冲压成所需模块，焊接而成，具有小于100m2内部无拉筋，圆弧底问排水侧倾斜，排泄不积水的特点。适用于暖通、动力专业中魔蚀比较严重或卫生条件要求严格的场合。
15.4装配式钢板糖瓷水箱，热镀锌水箱和不锈钢水箱，还有模压成型单板尺寸为0.5×0.5（m）、1.0×0.5（m）、1.0×1.0（m）的。箱体尺寸可在n1.0+n0.5（m）范围内任意选择。水箱高度可达4.0（m）。
16.水箱附件。
16.1过滤活塞式电动浮球阀（见103～104页）该阀在设定的关闭水位能自动慢慢关闭避免浮球阀关闭时产生水锤及据动。系统中增加了电磁控制阀，在小浮球阀失灵时，也能控制水箱液面。另外，浮球阀自身还装有管道过滤装置16.2倒流防止器（见105~106页）该设备是严格限制管道中的水只能单向流动的新型水力控制装置。总说明（3）
图集号03R401-2
审核子为校对艺找设讯黄页
1.膨胀水箱
几种常见水箱的设计选用说明
2.凝结水箱
1.1采用闭式水系统时，为容纳水的膨胀量应设置膨胀水箱。水箱所需的有效容积按下式计算：当仅为冷水水箱时：V=0.006Vc·Q当60~40C热水供热时：V=0.024Ve·Q当95~70C热水供热时：V=0.045Vc·Q式中：V--膨胀水箱的有效容积，L；Vc——系统内单位水容量，L/kw，见表1—1.Q——系统的总玲量或总热量，kw。1.2膨胀水箱底部至少比系统内管路最高点高出1.0m。当系统定压采用其它方式如补给水泵补水定压或氮气定压时，可不用膨胀水箱。
1,3系统的补水，可根据膨胀水箱的水位传示装置给出的信号，在集中锅炉房（或换热站）内采用手动或自动方式补水。
1.4方形膨胀水箱选用见第10、11页，形膨胀水箱选用表见第52、53页。
2.1水箱所需有效容积的计算：
V=(1/3~2/3)Dmm3
式中：V---凝结水箱所需有效容积，m2：Dm一-疑结水最大小时回水量，m2；1/3~2/3-－系数。供暖通风负荷取1/3，生产负荷取2/3。
2.2凝结水箱一般设两个独立的方形水箱或一个隔板方形水箱，专供供暖用可只设一个。两个水箱间应有联通管以备相互切换使用。在设置条件允许的情况下，也可选用圆形水箱。
2.3小型锅炉房宜将凝结水箱和给水箱合-一、这样可减少凝结水的二次蒸汽热损失和加热补给水，此时，水箱即按给水箱考虑。
2.4开式凝结水箱排气管应接至室外排空。2.5凝结水箱应设有自动控制水位的装置,与水泵联锁控制其起停。
设计选用说明（1）
审核3为校对设计黄屋
图集号03R401-2
2.6溢水管应采用封闭式溢水管，以免蒸汽逸入室内2.7当返回凝结水箱的凝结水温为80～100°C时，凝结水箱底到水泵轴线的垂直距离（正水头高度）不小于0.8~1.0m
2.8水箱附件一般凝结水箱（给水箱同）应有人孔、水位计、温度计、溢水管水封、泄水管、进水管、出水管、通气管、取样装置等附件。溢水管截面积应比进水管大1/2~1倍。
2.9水箱的保温水温高于50C时，水箱需要保温，保温层厚度及保温结构和施工要求见国标图98R418《管道及设备保温》
2.10水箱的防腐：当水箱温度在30°℃以下，可刷红丹防锈漆二遍：当温度在30～70'C之间时，可刷过氯乙烯漆四至五遍：当温度在70~100°C之间时，可刷耐热防腐漆四至五遍。水箱外部一般刷红丹漆二遍。水箱经表面处理后，不得在水箱本体上直接焊接，2.11方形凝结水箱选用见第：0、12、26页，圆形凝结水箱选用表见第52、54、68页：3.给水箱
3.1给水箱有效容积的确定
锅炉额定蒸发量D（t/h）供热性质水箱总容积（m）D<10
10供暖负荷为主
生产负荷为主
( 1~1.5) D
(1～0.5) D
生产负荷为主（1/3～2/3）D
3.2给水箱一般应设两个独立的水箱或一个隔板水箱以备一个检修时另一个仍能运行。两个水箱间应有水联通管，以备相互切换使用。
3.3容积在20m2以上的大型水箱宜采用圆形水箱，以节省钢材。当布置不便时才采用方形水箱3.4给水箱附件、保温和防腐要求同前所述。3.5如给水箱间时还作热水供热系统管网的补水或其它用途时，则其给水管宜比锅炉给水管高0.5~1.0m，以保证锅炉的安全给水，见图3—1。3.6方形给水箱选用参见第10、13、27、32、37、42、43、48页，圆形给水箱选用参见第52、55、69、74、79页。
设计选用说明（2）
审核3为
校对×动封设讯黄挥
图集号03R401-2
4．补给水箱
4.1补给水箱所需有效容积的计算：V=1.2Gt
式中：
V--补给水箱所需有效容积 m2；G一一补给水量，t/h;
t-补给水购存时间，一般采用0.5～1.0h。4.2当系统的补给水压头(即静压头)较低,利用高位水箱可能达到的安装高度即可满足补给水压头时，则可直接利用补给水箱往系统中补水，
4.3为了保证循环水泵运行安全可靠，当单靠补给水箱补水时，其安装高度应高出循环水泵轴线4m以上，4.4方形补给水箱选用参见第10、13、27、32.37，42、43、48页，圆形补给水箱选用参见52、55、69、74、79页。
图3-1
热网补水或其它用水出水口
锅炉给水出水口
~0.5~ 1.0m
设计选用说明（3）
申核3为校对机设计黄摆
图集号03R401-2
每供千瓦冷量或热量的水容量Vc（L/kw）表1-1系统设备和附件
锅炉设备
KZG1-8
SHZ2-13A
KZL4-13
SZP6.5-13
SZP10-13
RSG120--8/130
RSG120-8/130
散热器
长翼型（大60）
长翼型（40型）
圆翼型（D75）
四柱815型
四柱640型
四细柱500型
四细柱700型
钢串片
系统设备和附件
KZG-8、-13
KZFH2-8-1
KZZ4-13
SZP10-13
RSG60-8/130-1
RSG60-8/130-1
长翼型（小60）
方翼型（TF系列）
M-132型
四柱760型
四柱460型
四细柱600型
六细柱700型
每供—千瓦冷量或热量的水容量Vc（L/kw）续表1—1系统设备和附件
散热器
弯肋型
辐射对流型（TFD，）
制冷机的壳管式蒸发器
表冷器（冷、热盘管）
蒸汽—水热交换器
水——水热交换器
管道系统
室内机械循环供热管路（温差20～25℃）室外机械循环供热管路（温差20～25℃）室内机械循环供玲（温差5'C）或玲热两用室内机械循环供冷（温差5'C）或玲热两用设计选用说明
审核3系校对段计黄择
图集号|03R401-2
箱体尺寸（mm
钢板厚度
箱项图
底部支座（mm）
4001900
膨胀水箱
凝结水箱
[所在贝
摘体图
所在页
所在贞
方形水箱选用表
图集号
03R401-2
中核有校对黄挥设计
L300Ja
注·1本图为0.5～50m2方形膨胀水箱总图，箱体结构见箱体图2.月户如需变更水箱接管用途、数量、规格及方位、可自行修改容
水箱总重(kg)
箱体图
所在页
接管详图
膨胀管
排水管
循环管
溢水管
透气管
液面计口
信号营
法兰20-10
信号营
通气管
【法兰50-10
溢水管
法兰25-10
循环管
排水管
法兰32-10
膨胀管
接管表
接普尺寸
DN50 PN1.0MPo
DN20 PN1.6MPa
DN20 PN1.0MPo
组合件
Q235-A
20无缝钢管425×3
20无续锅管@38×3
Q235-A
20无钢算己57×3.5
Q235-A
20无缝钢管32×3
20无缕钢管。38×3
Q235-A
20无罐钢管38×3
法兰标准
J8/T81-1994 凸面
JB/T81-1994凸面
J3/81-1994凸面
JB/181-1994凸面
JB/81-1994名面
JB/T81--1994 凸面
接管重量：0（kg）
0.5~5.0m3方形膨账水箱总图
审核3为
重量见箱体图
UE/T81-1994
2.10JB/181-1994
0.59 JB/T81-1994
2.80 JB/181-1994
单件总计
重量（kg）
103R401-2
b件#）
注：1.本图为0.5~5.0m*方形凝结水箱总图，箱体结构见箱体图，2.用户如需变更水箱接管用途、数量、规格及方位，可自行修改，d
水箱总重(kg）
接普详圈
箱体图
所在页
出水管
鲨水管
通气管
凝结水回水管
排水管
液面计口
法兰32-10
排水普
结水回水管
6挡板
5通气管
法兰50-10
溢水管
出水管
序号名称
接管表
接管尺寸
PN10MFc
Q235-A
20无铜管の38×3
组合件Www.bzxZ.net
20无缝钢管±57×3.5
Q235-A
20无缝钢管38×3
Q235-A
20无缝钢普57×3.5
20无缝钢管38×3
法兰标准
JB/T81-994凸面
JB/T81-994凸面
JB/T81-1994面
JB/T81-1994凸面
J3/T81-1994凸面
JB/T81-1994凸面
接管重量16（kg）
4.20 JB/T81 1994
重量见箱体图
0.55L=120
见88页
4.20JB/T81-1994
单件总讯
重量(kg）
0.5~5.0m方形凝结水箱总图
审核3有校对黄挥设计经尔
图集号03R401-2
